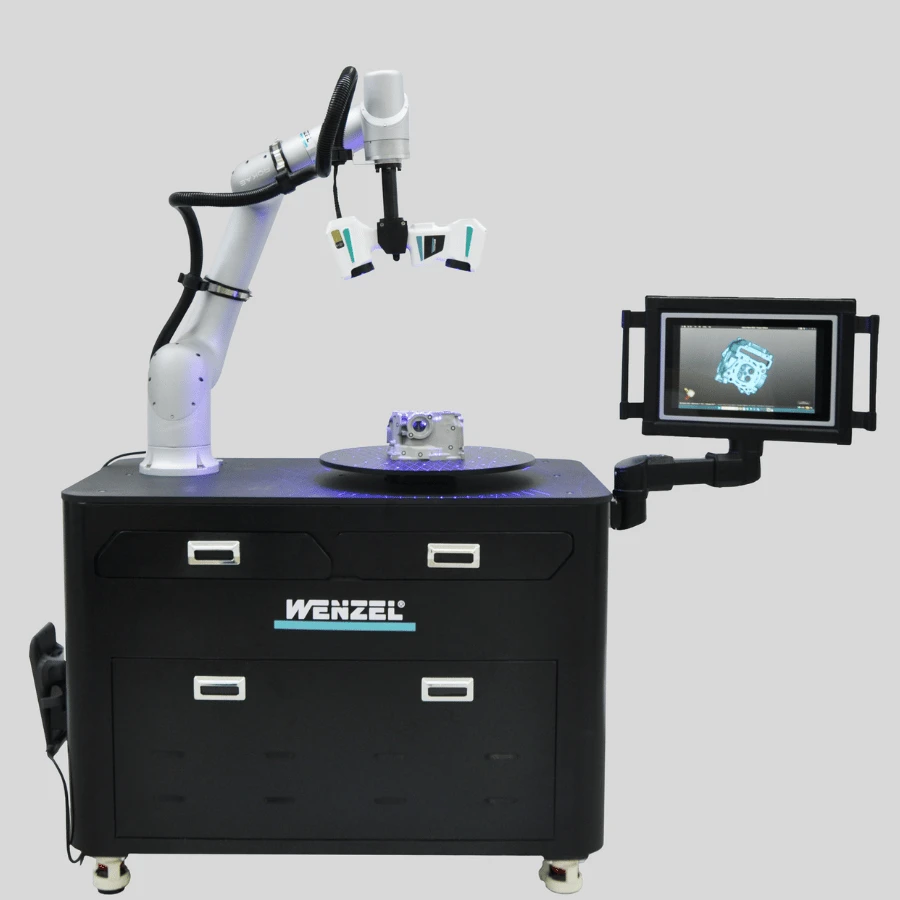

WENZEL MMS es una estación móvil que combina el escáner mScan, un robot colaborativo y una mesa giratoria para digitalizar piezas en 3D mediante secuencias repetibles. Los datos capturados se utilizan en inspección e ingeniería inversa.
- Secuencias de escaneo repetibles
- Calibración automatizada
- Sin fijación permanente al piso
WENZEL MMSMetrología industrial
7 ejes automatizados
El robot de seis ejes y la mesa giratoria orientan el escáner y la pieza durante la captura.
Escáner mScan
La digitalización óptica con láser azul captura la superficie de la pieza sin palpado de contacto.
Piezas de hasta 40 kg
La capacidad de carga permite evaluar componentes dentro del volumen admitido por la estación.
Inspección o reconstrucción
La integración con WM | Quartis y WM | PointMaster conecta la captura con el análisis dimensional o el trabajo de ingeniería inversa.
DESCRIPCIÓN
WENZEL MMS lleva una secuencia de captura repetible a la pieza
Para digitalizar una serie de componentes, mover el escáner a mano en cada ciclo puede dificultar la repetición de posiciones. WENZEL MMS coordina el robot y la mesa giratoria para recorrer distintas perspectivas con una secuencia automatizada. Así, la adquisición deja de depender de reproducir manualmente cada movimiento.
La plataforma reúne escáner, robot, mesa y control en una estación móvil que no requiere montaje fijo al piso. Los datos 3D pueden continuar en un flujo de control de calidad o de reconstrucción geométrica. La elección depende de la pieza que debe capturarse, del acceso a sus superficies y del resultado que necesita obtener el equipo técnico.
PROBLEMAS QUE RESUELVE
Problemas que resuelve
Tres situaciones en las que automatizar la captura y vincularla con el procesamiento 3D aporta una diferencia concreta.
Repetir posiciones de escaneo a mano
En controles sucesivos, el robot y la mesa ejecutan una secuencia repetible de adquisición desde varias perspectivas. Esto ayuda a mantener un recorrido definido entre ciclos de digitalización.
Llevar cada trabajo a una instalación fija
La plataforma móvil integra los componentes y no requiere anclaje permanente al piso. Permite trasladar la estación al lugar de trabajo previsto y evaluar su ubicación sin construir una instalación fija.
Tener una pieza física sin geometría digital
El escáner mScan recoge datos de la superficie. El flujo integrado con WM | PointMaster permite procesarlos para ingeniería inversa, cuando se necesita pasar de la pieza real a una representación geométrica utilizable.
CAPACIDADES
Cómo funciona la digitalización automatizada
Las prestaciones intervienen en etapas distintas: adquisición, orientación, preparación y análisis.
Captura óptica con mScan
El escáner utiliza 22 líneas de láser azul cruzadas y ofrece una tasa de adquisición de hasta 1.300.000 mediciones por segundo. Estos datos describen la captura de superficie; para elegir el proceso conviene evaluar la geometría y el acceso óptico a las zonas de interés.
Robot y mesa coordinados

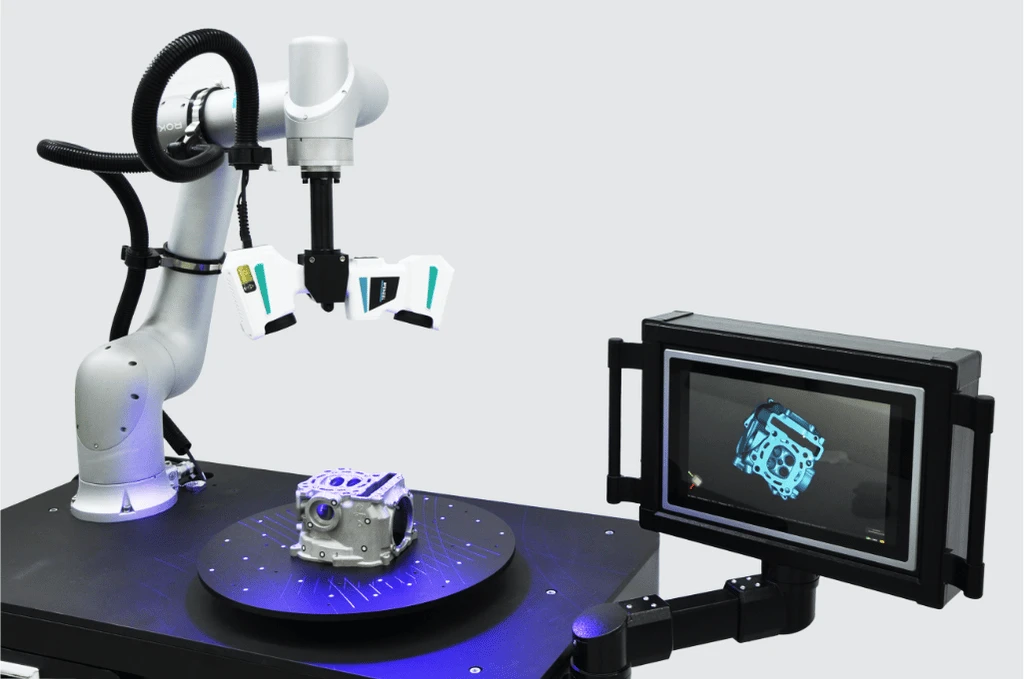

El cobot aporta seis ejes y la mesa RAK350 incorpora la rotación de la pieza. Los siete ejes automatizados permiten adquirir distintas perspectivas sin que el operador deba repetir manualmente todas las posiciones del escáner.
Calibración automatizada
El sistema incorpora una rutina automatizada de calibración del escáner. Es una capacidad de preparación del proceso que acompaña a las secuencias de captura repetibles de la estación.
Continuidad hacia el software
WENZEL declara integración con WM | Quartis para metrología y WM | PointMaster para procesamiento de datos e ingeniería inversa. Definir si el resultado será una evaluación dimensional o una reconstrucción ayuda a seleccionar el flujo de trabajo.
APLICACIONES
Aplicaciones de WENZEL MMS
La adquisición automatizada puede alimentar distintos trabajos de calidad y desarrollo, siempre que la pieza se encuentre dentro de los límites de la estación.
Control de muestras y series

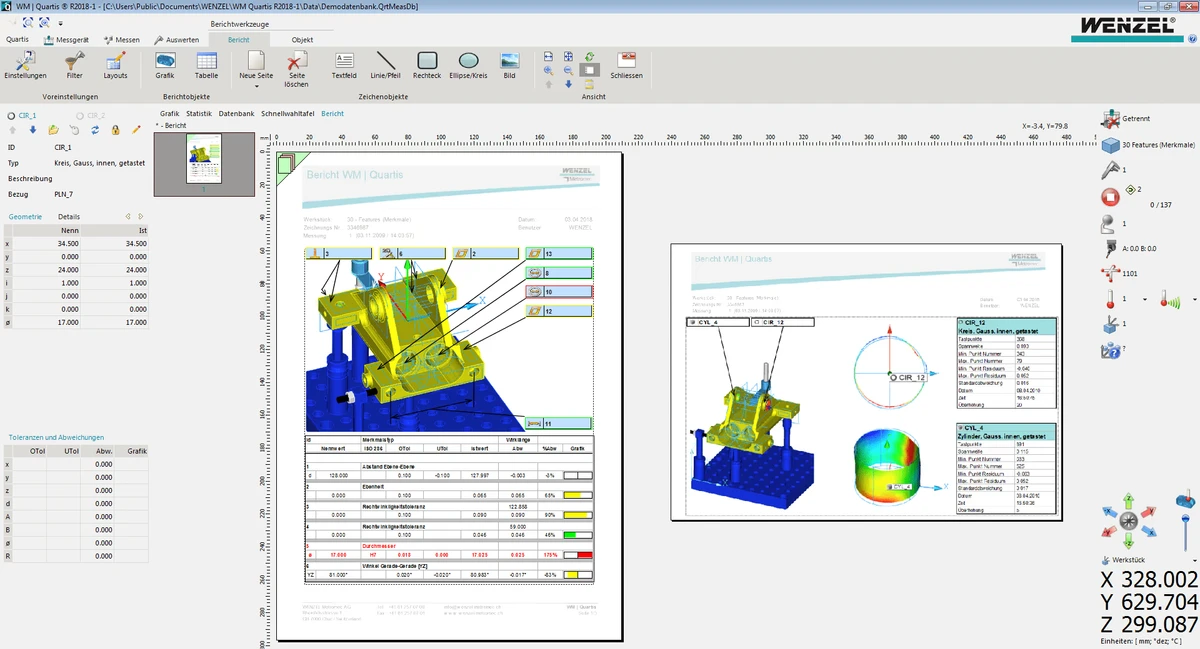

Los datos capturados pueden continuar en WM | Quartis para la evaluación geométrica y la documentación del control. La captura automatizada resulta pertinente tanto para primeras muestras como para controles sucesivos que requieren repetir la adquisición.
Ingeniería inversa de piezas y herramientas

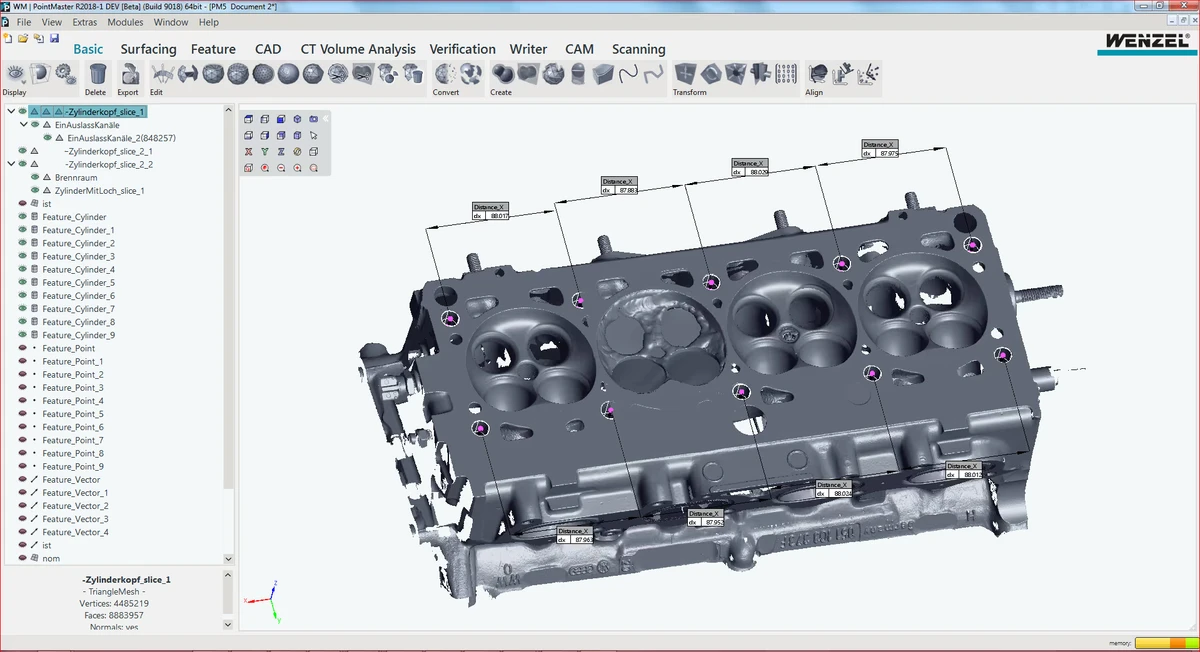

Cuando una pieza, herramienta o modelo físico debe convertirse en información digital, los datos de superficie pueden procesarse en WM | PointMaster para desarrollar geometría destinada a CAD o CAM.
Modelos y geometrías de referencia

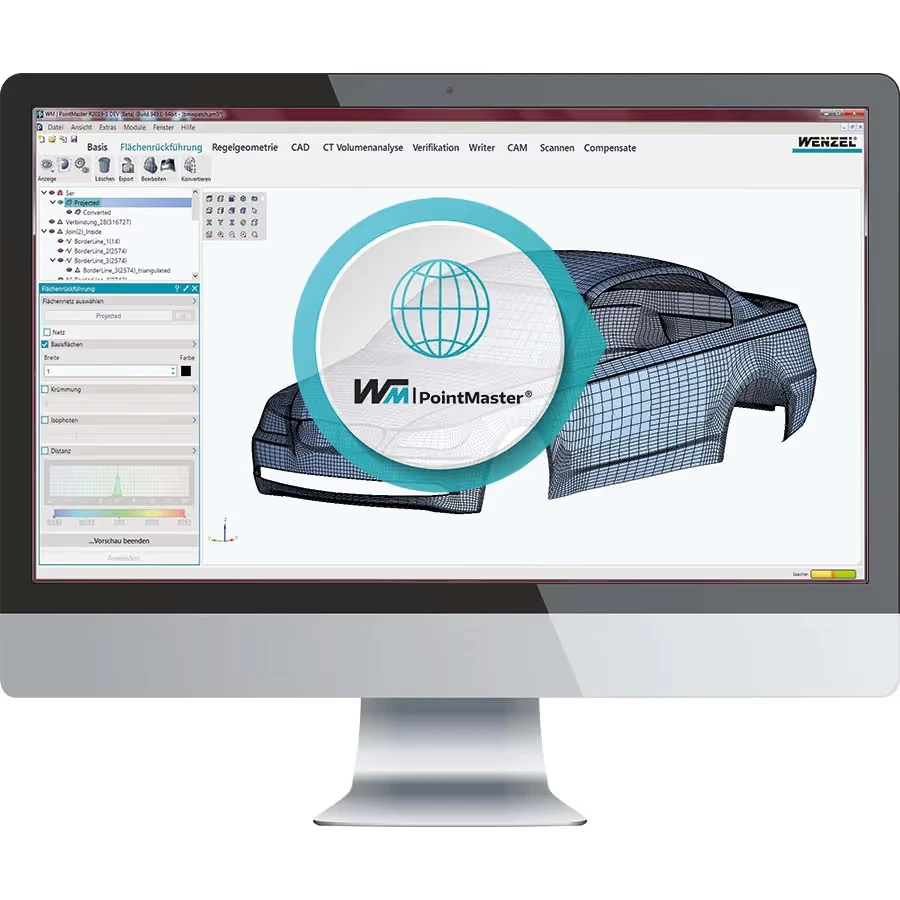

La superficie capturada de un modelo físico puede procesarse en WM | PointMaster para generar geometría digital de referencia. Este flujo conecta una pieza o modelo admitido por la estación con el trabajo posterior de diseño y fabricación.
CONFIGURACIÓN
Evaluar la pieza y el resultado que necesita
La configuración combina mScan, un cobot de seis ejes y la mesa RAK350. Relacione ese conjunto con la pieza, su fijación y la secuencia de captura que necesita repetir.
Dimensiones y carga de la pieza
La pieza puede tener hasta 0,8 m de altura, 0,55 m de ancho y 40 kg de peso. Contraste estos límites con su sujeción y con las superficies que deben quedar accesibles.
Ubicación de la estación

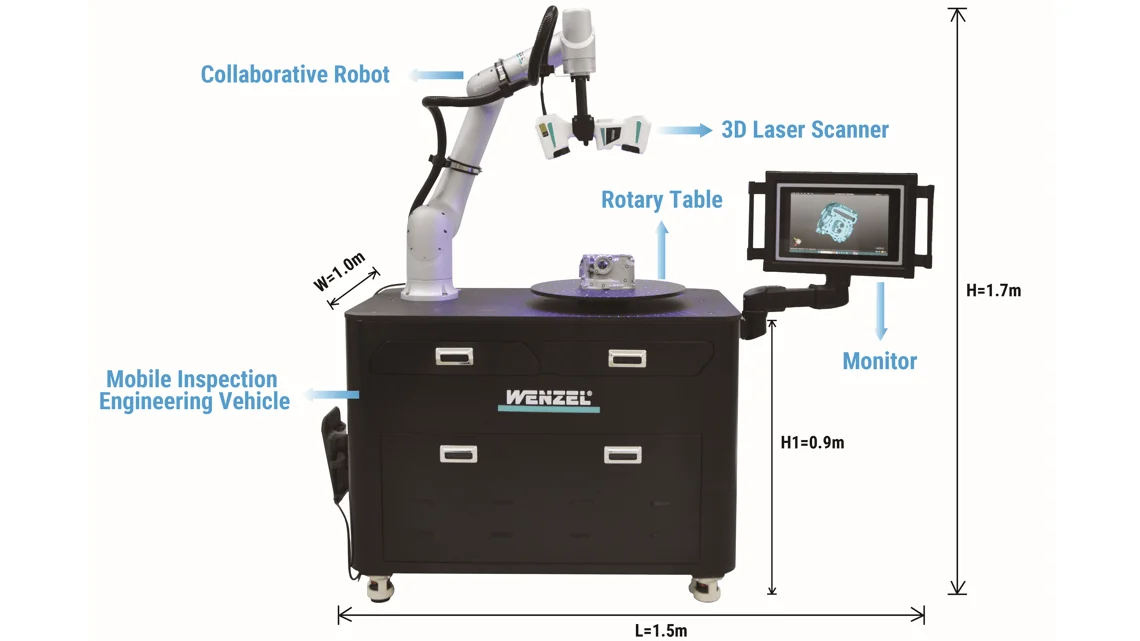

El conjunto mide aproximadamente 1,5 × 1 × 1,7 m y pesa alrededor de 250 kg. Aunque es móvil y no requiere montaje fijo al piso, su ubicación y traslado deben contemplar el espacio disponible y la circulación del taller.
Software y conexiones
La estación dispone de interfaces Ethernet y USB y se integra con WM | Quartis y WM | PointMaster. Elija el flujo de inspección o ingeniería inversa y revise los requisitos de software correspondientes junto con la propuesta de equipo.
ACOMPAÑAMIENTO
Implementación y soporte
Para incorporar una captura automatizada, conviene empezar por la pieza y por la información que debe entregar. MultiCAM puede acompañar la evaluación técnica, la integración del proceso y la preparación del equipo de trabajo.
Evaluación de la aplicación
Revisamos el tamaño de la pieza, el acceso, el sensor y las dimensiones que necesita controlar para relacionar la necesidad de control con la configuración del sistema.
Integración del proceso
La consultoría y la integración de MultiCAM ayudan a organizar la adquisición de datos y su evaluación en el software de inspección, de acuerdo con los controles que necesita realizar.
Capacitación personalizada
La capacitación personalizada trabaja sobre sus piezas y la interpretación de los resultados, para aplicar el equipo y el software a las tareas de inspección.
Soporte técnico
MultiCAM brinda soporte por correo electrónico, teléfono y WhatsApp para acompañar las consultas de uso del equipo y del software de inspección.
Para ubicar esta estación dentro de la línea del fabricante, consulte las soluciones WENZEL. También puede conocer los servicios de MultiCAM y las capacitaciones técnicas personalizadas.
PREGUNTAS FRECUENTES
Preguntas sobre WENZEL MMS
Criterios para decidir si la estación se ajusta a sus piezas y a su proceso.
¿Qué piezas pueden digitalizarse con WENZEL MMS?
Admite piezas de hasta 0,8 m de altura, 0,55 m de ancho y 40 kg de peso. Además de comprobar tamaño y carga, evalúe cómo se sujeta el componente y qué superficies quedan accesibles al escáner.
¿Cómo intervienen el robot y la mesa giratoria?
El robot de seis ejes posiciona el escáner mScan y la mesa RAK350 rota la pieza. La combinación suma siete ejes automatizados para capturar distintas perspectivas mediante secuencias repetibles. Esto es útil cuando el trabajo requiere repetir un recorrido de adquisición.
¿La estación requiere una instalación fija al piso?
No necesita montaje fijo al piso. La plataforma móvil integra los componentes, pero el conjunto pesa aproximadamente 250 kg y mide 1,5 × 1 × 1,7 m; considere estos datos al definir la ubicación, el espacio de operación y el traslado.
¿Qué software interviene después de la captura?

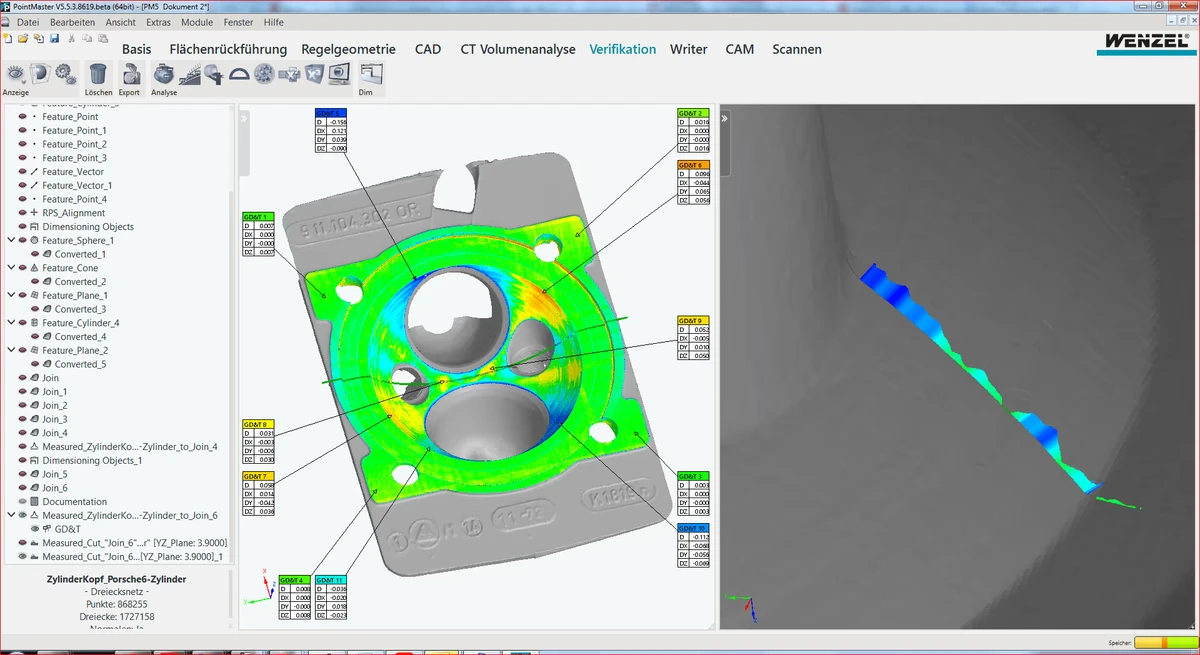

La estación se integra con WM | Quartis para el flujo de metrología y con WM | PointMaster para procesamiento de datos 3D e ingeniería inversa. Defina si necesita evaluar dimensiones o reconstruir geometría para elegir el software y revisar sus requisitos.
Evaluemos WENZEL MMS con su pieza y su proceso
Comparta las dimensiones, el peso y las superficies que necesita capturar, junto con el resultado esperado: inspección dimensional o geometría para ingeniería inversa.
