Inspección dimensional
Compare las dimensiones y la geometría de sus piezas con el plano o CAD. MultiCAM realiza inspección dimensional a partir de las características, tolerancias y referencias de su documentación técnica.
¿Qué necesita comprobar en la pieza?
La inspección dimensional permite relacionar lo medido en una pieza con los requisitos que necesita comprobar. Para que la comparación sea útil, cada característica debe vincularse con su dimensión nominal, su tolerancia y las referencias que correspondan. El punto de partida es la documentación de la pieza y la identificación de las zonas que requieren control. Esa información orienta qué medir y cómo interpretar las diferencias frente al diseño.
Información para preparar el servicio
Datos que permiten definir la intervención según su aplicación.
Definición de la pieza
Plano, modelo y referencias nominales del componente.
Características de control
Dimensiones y relaciones geométricas que deben inspeccionarse.
Piezas y condiciones
Cantidad, accesos y estado de los componentes que se medirán.
Documentación del resultado
Información necesaria para presentar las características inspeccionadas.
Del requisito de la pieza a su comprobación
Definir las características
Indique qué dimensiones o relaciones geométricas necesita comprobar. Un diámetro, una distancia entre centros y la posición de un elemento plantean comprobaciones diferentes. Identificar las características y sus tolerancias permite concentrar la inspección en las necesidades de control de la pieza, en lugar de partir únicamente de su tamaño general.
Preparar la referencia
La referencia del plano o modelo debe poder relacionarse con la pieza real. Las superficies, ejes o puntos utilizados para ubicarla condicionan la interpretación de las posiciones medidas. Por eso conviene identificar las referencias y conservar la revisión del documento que corresponde al componente, especialmente cuando existen modificaciones de diseño.
Medir la pieza

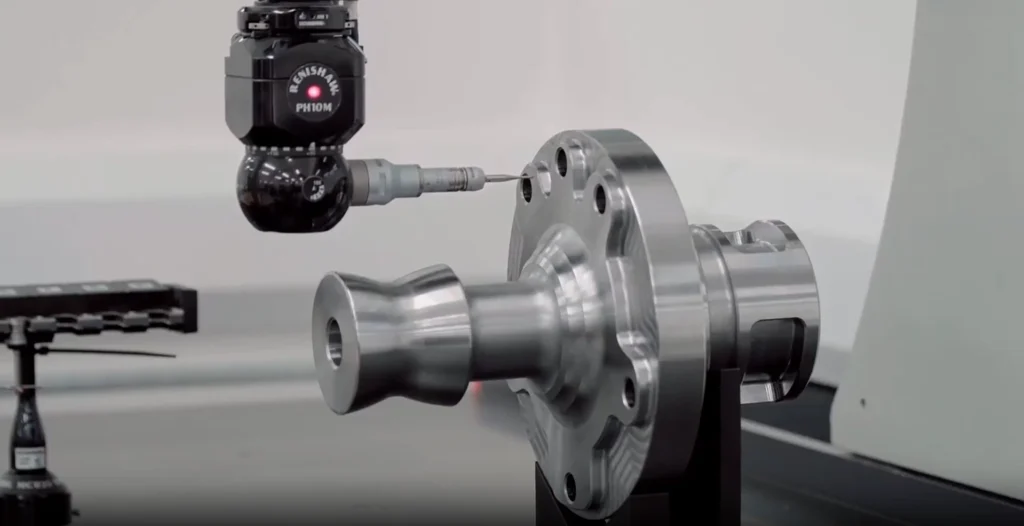

La medición 3D de MultiCAM utiliza brazo de medición, CMM o escáner según el trabajo y el lugar de intervención. La geometría, el tamaño y el acceso a las zonas que deben controlarse orientan la selección del equipo. Relacionar esos datos con las características solicitadas permite preparar la medición de la pieza.
Revisar las diferencias
Para interpretar una diferencia, relacione el valor medido con el requisito y las referencias utilizadas. Esa lectura permite distinguir qué característica se está evaluando y dónde aparece una desviación. La información de inspección puede servir al análisis de una pieza fabricada o de una modificación, manteniendo el vínculo con la documentación del componente.
Acompañamiento de MultiCAM
MultiCAM revisa la documentación de la pieza y la necesidad de control para preparar el servicio. El acompañamiento técnico también puede incluir asesoramiento sobre los equipos de medición, capacitación personalizada y soporte para el uso de las soluciones que comercializa.
Relevamiento
Revisamos la versión del plano o CAD, las características y tolerancias que debe evaluar, las referencias y los accesos de la pieza para preparar la medición.
Preparación de la medición
La geometría y los accesos orientan el uso de brazo, CMM o escáner en nuestras oficinas. Cuando la medición se realiza en planta, trabajamos con brazo o escáner.
Referencias y evaluación
La medición vincula las características capturadas con el nominal y las tolerancias indicadas en su documentación. Definir esas referencias permite interpretar el resultado de cada control.
Capacitación y soporte
Si su equipo necesita realizar controles con una solución propia, la capacitación personalizada trabaja las referencias, la captura y la lectura de resultados. Puede ser presencial o remota, con certificado; el soporte continúa por correo, teléfono o WhatsApp.
Preguntas sobre inspección dimensional
¿Qué diferencia hay entre medir e inspeccionar una pieza?
Medir proporciona valores de las características de una pieza. La inspección relaciona esos valores con las dimensiones, tolerancias y referencias especificadas en el plano o modelo. Por eso, además de la pieza, necesita una documentación que identifique qué se debe controlar y con qué criterio se comparará el resultado.
¿Se puede utilizar un modelo CAD en lugar de un plano?
Un modelo CAD puede aportar la geometría nominal para la comparación. Para evaluar dimensiones o posiciones también se necesitan las tolerancias y referencias aplicables. Cuando esas indicaciones no están incorporadas en el modelo, deben acompañarlo en la documentación técnica. Así, cada característica inspeccionada puede relacionarse con un requisito definido.
¿La medición se realiza en MultiCAM o en la planta del cliente?
MultiCAM realiza medición 3D en sus oficinas con brazo de medición, máquina CMM o escáner, y en la planta del cliente con brazo o escáner. El tamaño de la pieza, la posibilidad de trasladarla y el acceso a las zonas de control ayudan a definir el lugar y el equipo para realizar el trabajo.
¿MultiCAM brinda implementación y capacitación?
MultiCAM brinda asesoramiento para elegir la solución, coordina su implementación y acompaña al equipo con capacitación personalizada y soporte técnico.
Conversemos sobre su aplicación
Comparta el plano o modelo, las características que necesita controlar y la cantidad de piezas. Indique también dónde se encuentran los componentes y las zonas a las que se debe acceder. MultiCAM revisará esos datos para preparar el servicio de inspección dimensional.
