KREON ZEPHYR III 50
Kreon Zephyr III 50 es un escáner 3D de láser azul para medir geometrías pequeñas en CMM y otros sistemas de medición. Su línea de 50 mm y resolución de 15 µm permiten capturar bordes, orificios y ranuras para inspección e ingeniería inversa.
- Error máximo de tamaño de 5 µm
- Línea láser máxima de 50 mm
- Hasta 600.000 puntos por segundo
KREON ZEPHYR III 50Escaneo 3D y metrología industrial
Error de tamaño (MPE)
Error máximo permitido de tamaño de 5 µm en el ensayo sobre una esfera de referencia.
Línea láser
Línea de láser azul de hasta 50 mm para capturar geometrías pequeñas.
Adquisición
Hasta 600.000 puntos por segundo para generar nubes de puntos densas.
Frecuencia
Frecuencia máxima de 300 Hz para adquirir datos durante el movimiento del cabezal.
DESCRIPCIÓN
Zephyr III 50 para detalles pequeños en CMM
Zephyr III 50 es el modelo de la familia Kreon orientado a geometrías pequeñas. Ofrece una línea láser máxima de 50 mm, resolución entre puntos de 15 µm y hasta 600.000 puntos por segundo. El error máximo permitido (MPE) de tamaño es 5 µm en la prueba de tamaño de una esfera de referencia.
El escaneo de bordes, grabados, taladros, roscas y ranuras aporta datos para comparación con CAD, análisis dimensional y reconstrucción de piezas sin planos. La captura de geometrías finas también permite digitalizar componentes de herramientas industriales para su mantenimiento.

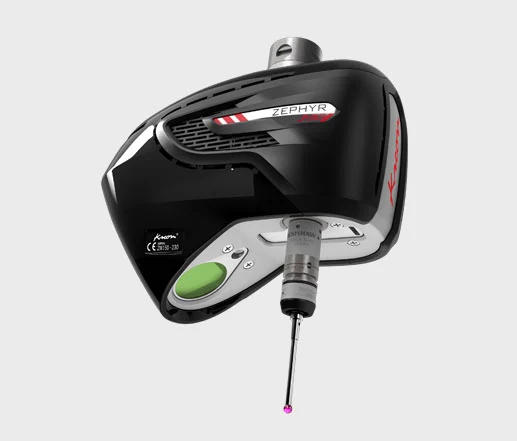

Puede integrarse con CMM, brazos de medición, robots y máquinas herramienta. En CMM, la conexión PH10 permite varias orientaciones; un palpador debajo del escáner combina medición por contacto y captura sin contacto en el mismo rango.
PROBLEMAS QUE RESUELVE
Medir detalles pequeños sin perder contexto 3D
El Zephyr III 50 captura geometrías finas y combina escaneo con palpado para inspeccionar piezas y herramientas.

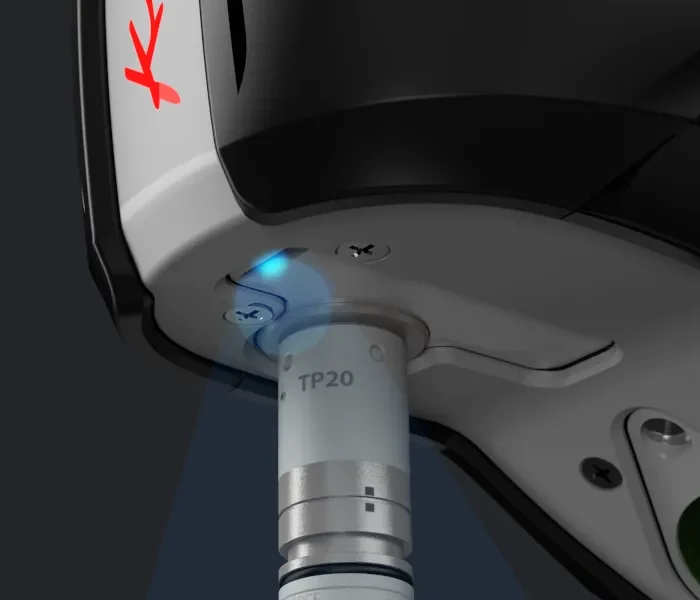

Superficies delicadas
El láser azul registra la superficie sin contacto y genera puntos 3D para inspección o ingeniería inversa.
Captura de detalles finos
La resolución entre puntos de 15 µm permite estudiar grabados, orificios, bordes y ranuras de piezas pequeñas.

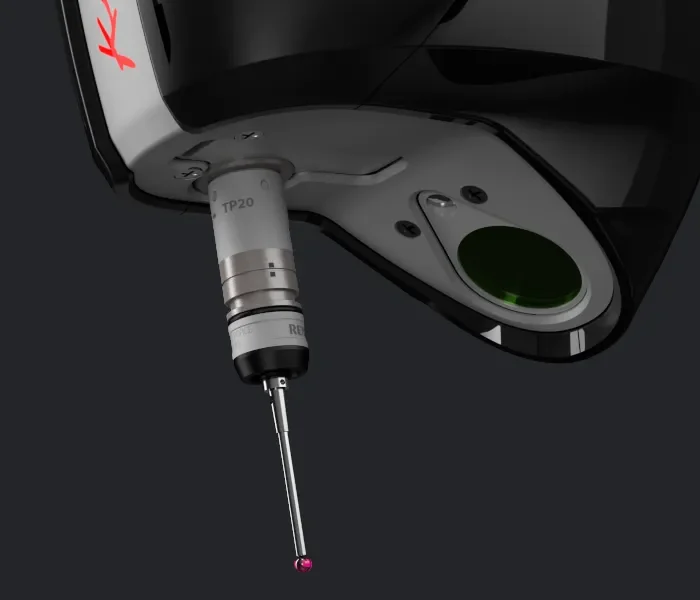

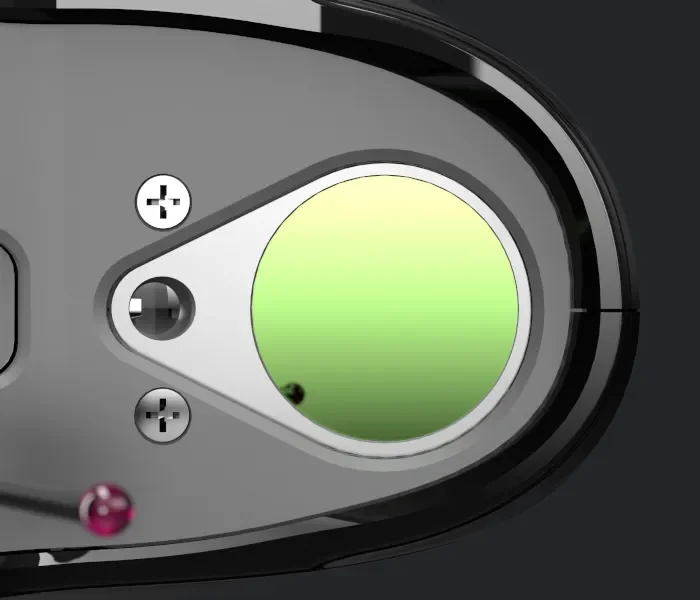

Escaneo y palpado
Un palpador debajo del cabezal permite medir características por contacto sin retirar el escáner.
CAPACIDADES
Capacidades técnicas de Zephyr III 50
Los valores oficiales del modelo 50 permiten distinguir resolución, cobertura y velocidad de los Zephyr III 150 y 300.
Error de tamaño
El error máximo permitido (MPE) del escáner es de 5 µm en la prueba de tamaño de una esfera de referencia. Este valor caracteriza al cabezal; la exactitud del sistema completo también depende del equipo portador.
Línea láser
La línea de láser azul alcanza 50 mm. El campo de visión es de 40 mm y la distancia de trabajo es de 95 mm.
Adquisición
Adquiere hasta 600.000 puntos por segundo con una resolución entre puntos de 15 µm.
Frecuencia
La frecuencia máxima es de 300 Hz. El escáner incorpora compensación de temperatura para mantener la medición durante su uso.
APLICACIONES
Inspección y mantenimiento con Zephyr III 50
La captura 3D permite inspeccionar piezas en CMM, digitalizar herramientas sin CAD y comparar su geometría con el modelo de diseño.

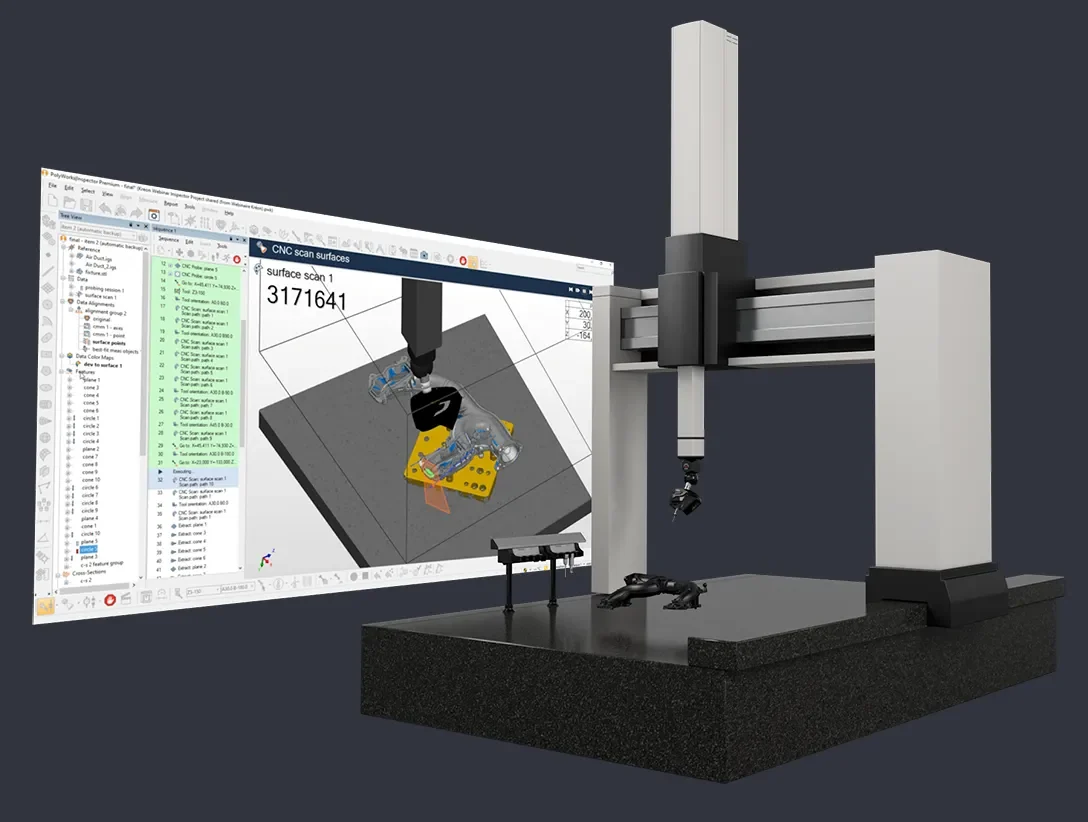

Inspección automatizada en CMM
El cabezal puede trabajar con orientaciones PH10 y palpador para capturar superficies y medir características de piezas pequeñas.
Herramientas sin CAD
Digitalice herramientas con Zephyr III 50 y un brazo Ace+ para obtener una referencia geométrica desde la que reconstruir componentes cuando faltan planos CAD.

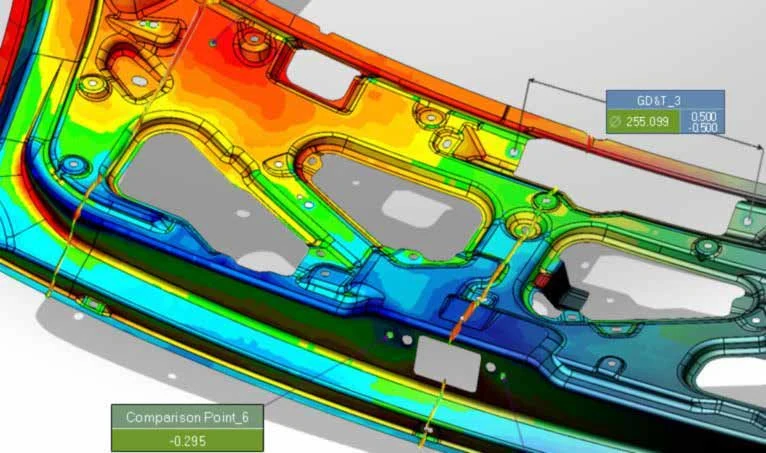

Comparación dimensional con CAD

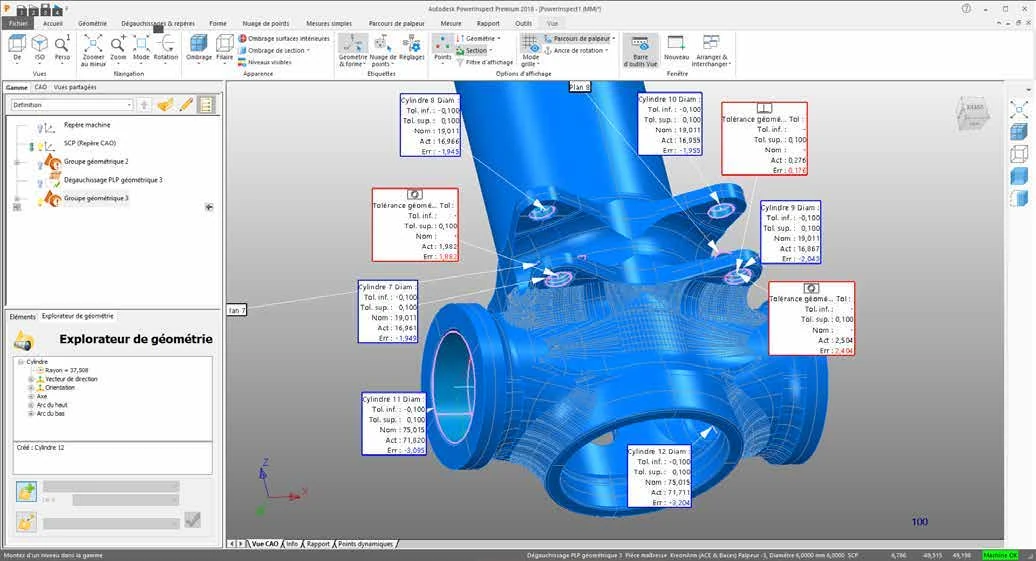

La nube de puntos permite analizar desviaciones de superficies frente al modelo CAD y evaluar características geométricas en software de metrología.
CONFIGURACIÓN
Cómo integrar Zephyr III 50 en su medición
Defina la pieza, los detalles a medir, el equipo portador y el flujo de análisis antes de elegir el montaje.
Pieza y superficie
Identifique bordes, orificios, ranuras y zonas de acceso difícil que requieren escaneo o palpado.
Entorno e integración
Seleccione CMM, brazo Kreon u otro equipo compatible y determine si se necesita cabezal PH10 o palpador bajo el escáner.
Resultado requerido
Defina la comparación con CAD, el análisis GD&T o la reconstrucción digital y el software que procesará la nube de puntos.
ACOMPAÑAMIENTO
Implementación y soporte
Acompañamos la elección e integración del Zephyr III 50 con el equipo de medición y el flujo de inspección 3D.
Asesoramiento para decidir
Revisamos la pieza, sus detalles y el sistema de medición para orientar la elección del escáner y su montaje.
Capacitación personalizada
Capacitación presencial o remota para preparar el escaneo, combinar captura y palpado, y analizar los datos 3D.
Soporte técnico cercano
Puede consultar a MultiCAM por correo, teléfono o WhatsApp sobre configuración, captura y análisis de los resultados.
Integración de la medición
Ayudamos a poner en marcha escáner, equipo portador y software para conectar la captura con la inspección dimensional.
PREGUNTAS FRECUENTES
Preguntas frecuentes sobre Kreon Zephyr III 50
Resolución, línea láser, integración y usos del Zephyr III 50.
¿Qué es Kreon Zephyr III 50?
Es un escáner láser azul de Kreon para geometrías pequeñas. Tiene línea máxima de 50 mm, resolución de 15 µm y error máximo de tamaño de 5 µm en la prueba oficial indicada.
¿Qué puede medir Zephyr III 50?
Captura puntos 3D de grabados, orificios, bordes y ranuras; esos datos pueden emplearse en inspección, comparación con CAD o ingeniería inversa.
¿Cómo se compara Zephyr III 50 con su familia?
El 50 prioriza resolución con línea de 50 mm; los modelos 150 y 300 amplían la cobertura de línea. La elección depende del tamaño de la pieza y el detalle necesario.
¿Puede integrarse con una CMM?
Sí. Kreon lo presenta para CMM, con opciones de orientación PH10 y palpador bajo el cabezal; también indica integración con brazos, robots y máquinas herramienta.
