WENZEL WM | MMA

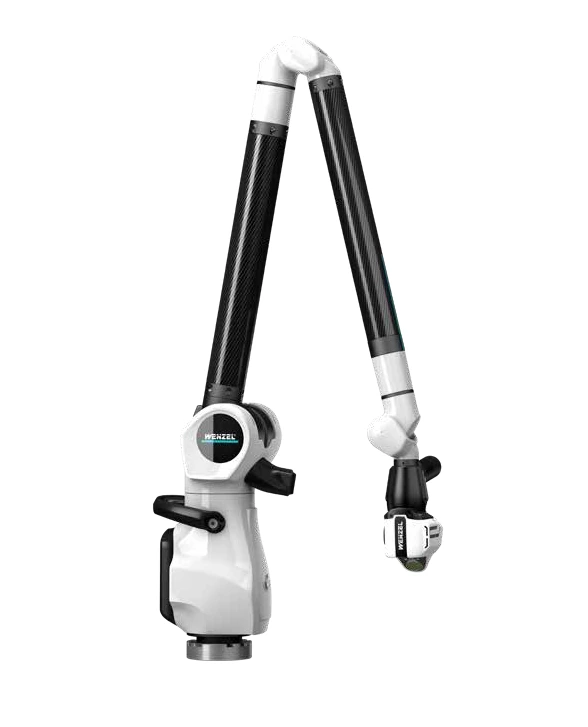

Mida la geometría de una pieza en su lugar de trabajo con WENZEL WM | MMA, un brazo de medición portátil de 7 ejes. Combina palpado y sensores ópticos para registrar características y superficies, mientras la batería y la conexión WiFi facilitan el uso junto al componente y la transferencia de los datos.
- 7 ejes para acceder a la pieza
- Palpado y escaneo óptico
- Batería y conexión WiFi
WENZEL WM | MMAMetrología industrial
7 ejes articulados
Oriente el sensor para alcanzar características desde distintas caras de la pieza.
Medición multisensor

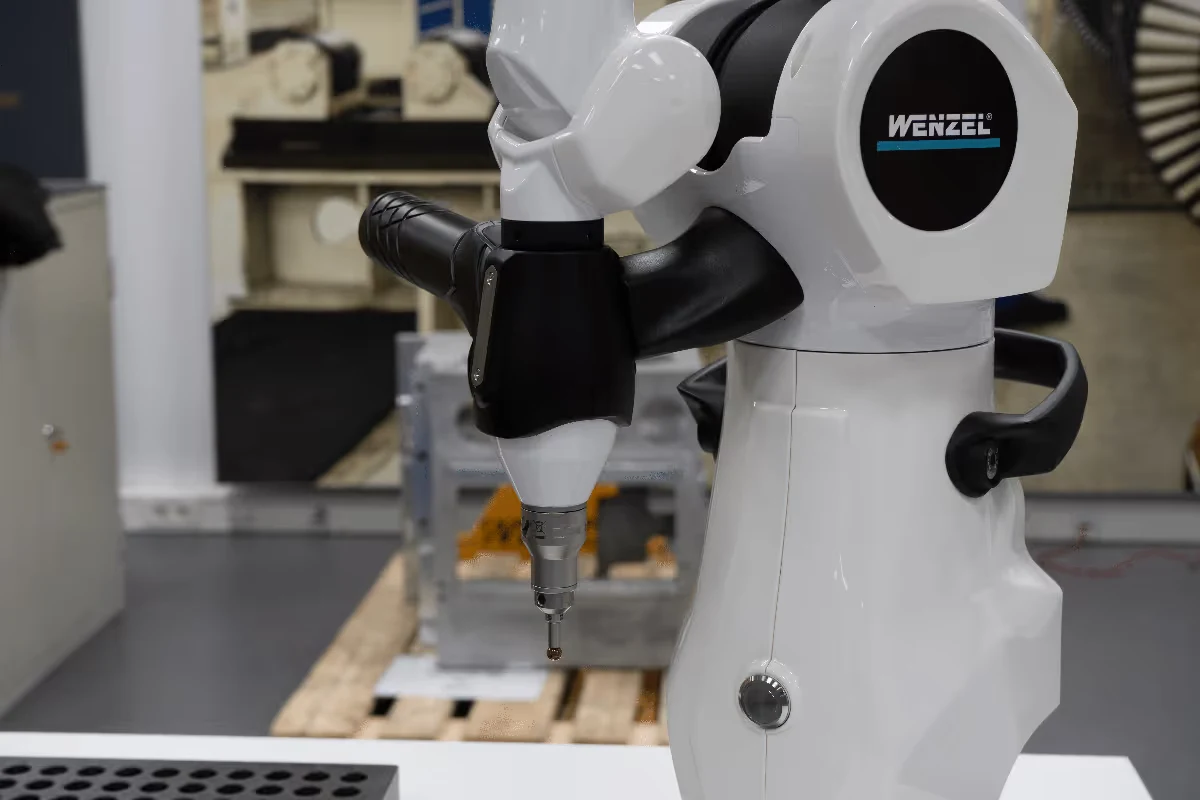

Tome puntos por contacto o capture superficies con un sensor óptico compatible.
Batería integrada
Acerque el brazo al punto de control para realizar la medición junto al componente.
WM | Quartis Mobile
Evalúe los datos adquiridos con el software de medición indicado por WENZEL.
DESCRIPCIÓN
Del punto de control a la geometría de la pieza
WENZEL WM | MMA lleva la medición por coordenadas hasta el componente. El operador mueve el brazo y posiciona el palpador o el sensor óptico sobre las zonas que necesita registrar; los 7 ejes aportan libertad de orientación para trabajar alrededor de la pieza.
El palpado obtiene puntos de las características seleccionadas. Con un escáner de línea compatible se adquieren nubes de puntos de las superficies visibles, sin contacto. Los datos se evalúan en WM | Quartis Mobile y pueden transmitirse mediante la interfaz WiFi del brazo.
La elección comienza por el tamaño de la pieza, las tolerancias y el acceso a las zonas de control. El alcance del brazo y el sensor deben permitir completar esas mediciones desde un montaje estable. Así se define qué información conviene obtener por contacto y qué superficies requieren captura óptica.
PROBLEMAS QUE RESUELVE
Medir cuando la pieza y el acceso condicionan el control
La portabilidad, la articulación y las opciones de sensor atienden dificultades distintas de una inspección realizada directamente sobre el componente.
El conjunto es difícil de trasladar
El brazo lleva la adquisición de coordenadas hasta el conjunto. WENZEL documenta su uso en equipos ensamblados demasiado grandes o pesados para una CMM fija; el montaje y el alcance se eligen para acceder a las zonas de control.
El control exige varias orientaciones
Los 7 ejes permiten orientar el sensor alrededor de la pieza y acceder a distintas caras. La detección de límites de los ejes informa al operador durante el movimiento del brazo.
Una tarea necesita puntos y superficies

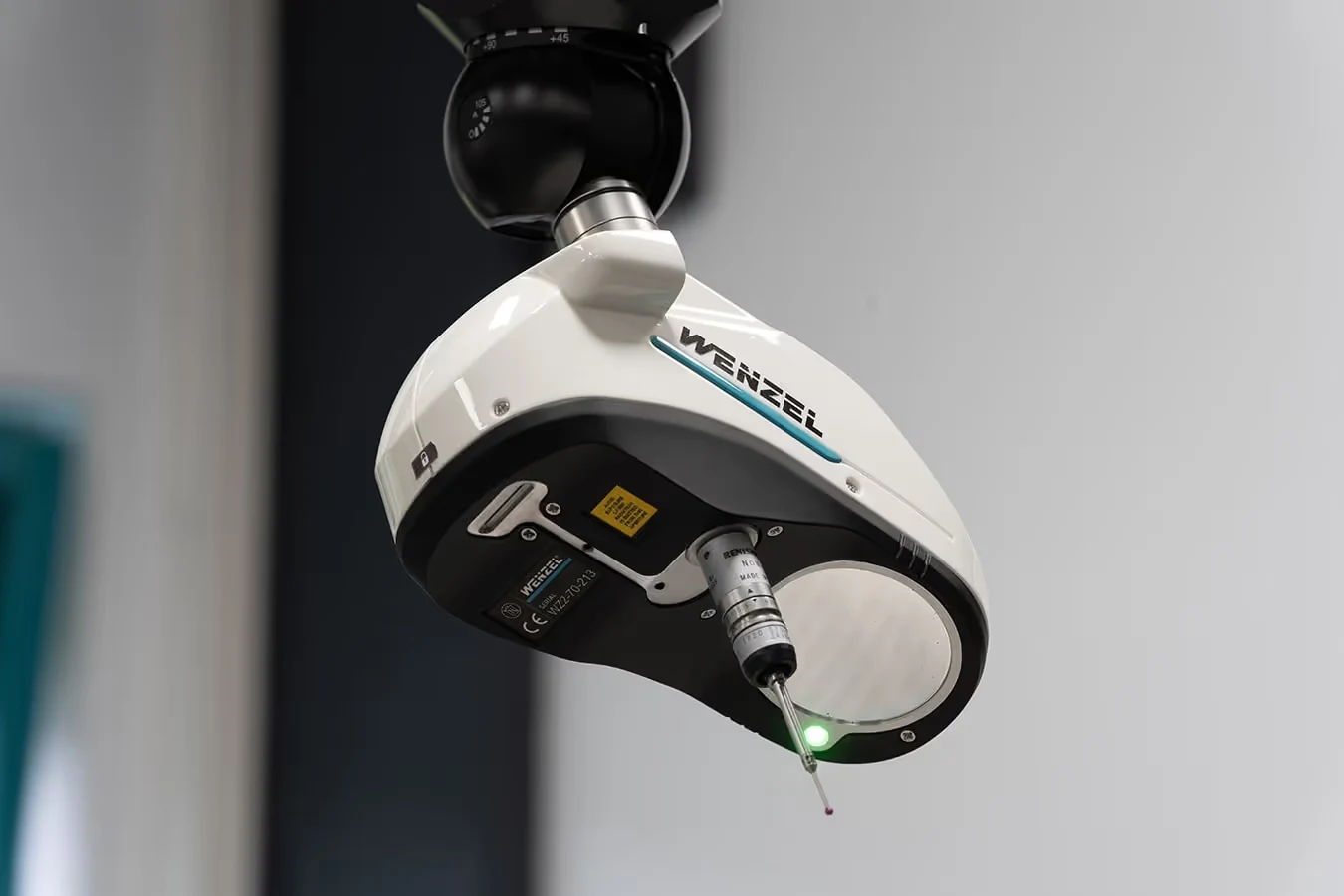

El brazo admite sensores táctiles y ópticos. El WM | LS 70 compatible incorpora un adaptador para palpado y escaneo: tome puntos de características o capture superficies según los datos que necesita evaluar.
CAPACIDADES
Cómo WM | MMA adquiere y entrega la medición
Estas funciones intervienen en la toma de datos, el manejo del brazo y la evaluación posterior.
Palpado y captura óptica
El palpador registra puntos por contacto; un escáner de línea compatible captura nubes de puntos sin contacto. Cada método aporta datos distintos para inspeccionar las características o las superficies de la pieza.

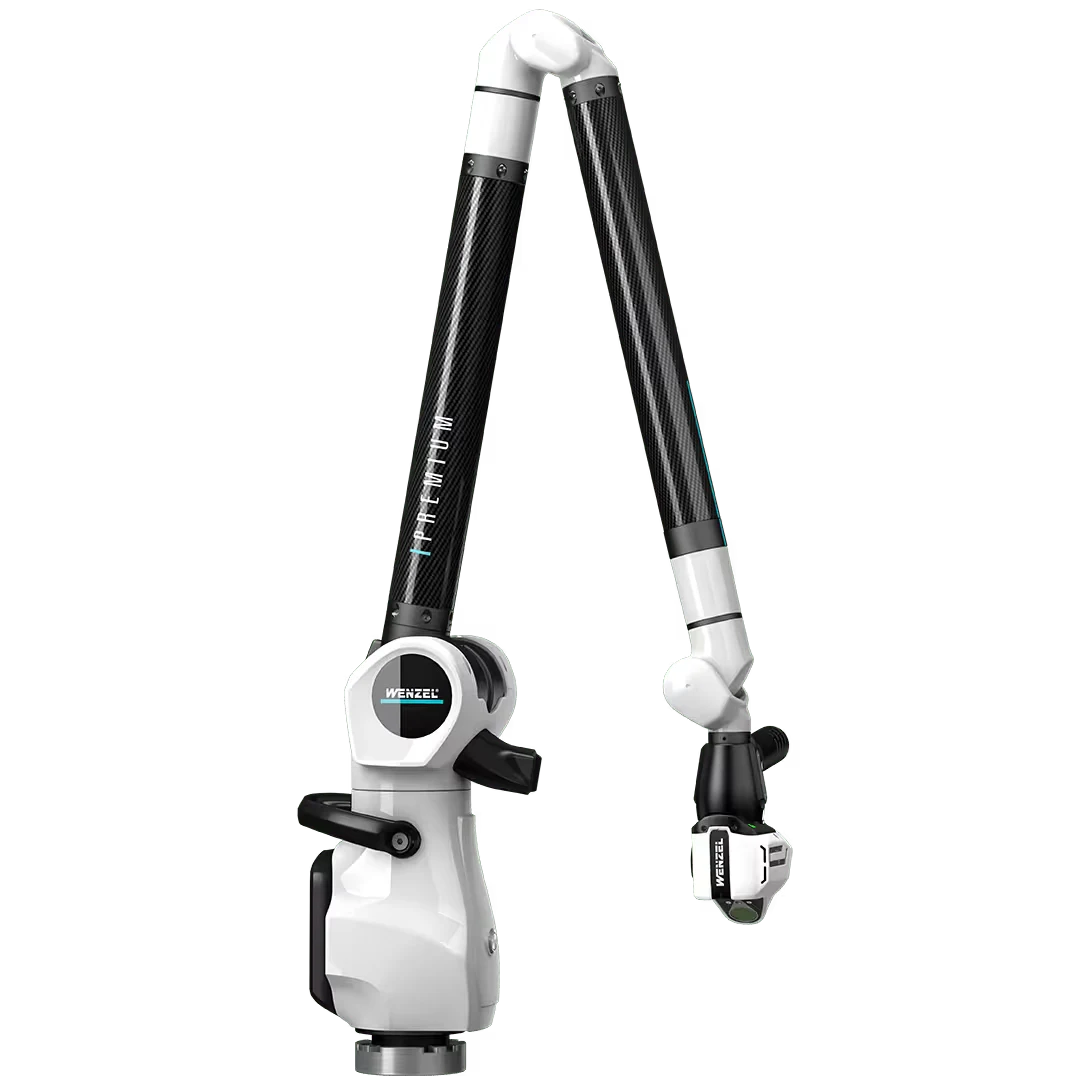

Movimiento articulado
La estructura de 7 ejes permite cambiar la orientación del sensor durante la medición. La detección de límites ayuda a controlar el recorrido de las articulaciones.
Preparación para medir
WENZEL indica que el brazo no necesita tiempo de calentamiento ni marcadores adheridos a la pieza. La identificación automática del palpador facilita reconocer la configuración utilizada.
Manejo del peso
La compensación interna del peso incorpora un elemento de amortiguación. Junto con la posición estable de reposo, interviene en el manejo del brazo entre operaciones de medición.
Compensación de temperatura
El equipo incorpora compensación de temperatura. Para elegir la configuración, las condiciones del lugar de medición se consideran junto con las tolerancias y el tamaño de la pieza.
Transferencia y evaluación
La interfaz WiFi permite transmitir los resultados adquiridos. WM | Quartis Mobile proporciona el entorno de evaluación para utilizar los datos del brazo en el control dimensional.
APLICACIONES
Aplicaciones de WENZEL WM | MMA sobre piezas reales
El brazo combina medición portátil por contacto y captura óptica. La geometría, el acceso y el objetivo del control orientan su uso en cada trabajo.

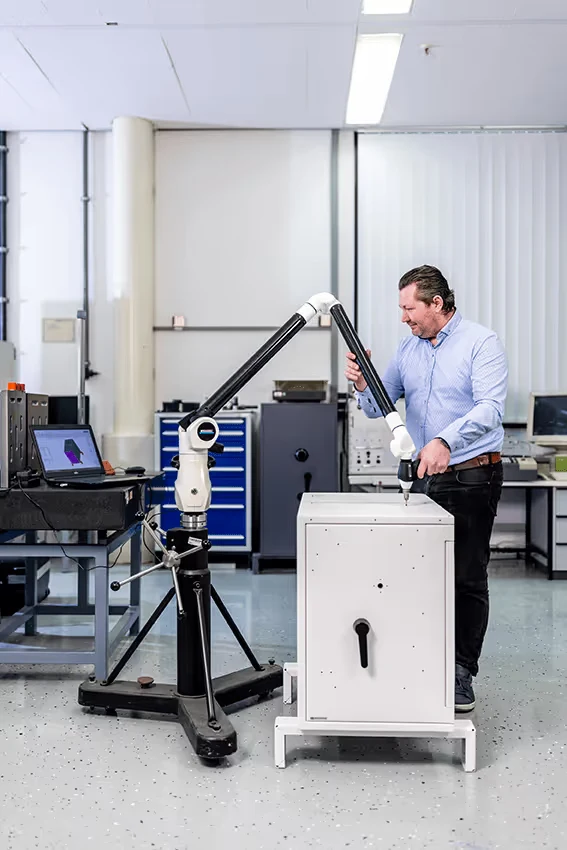

Control de características por contacto
Tome puntos de las superficies accesibles para evaluar características geométricas. El palpador se orienta hacia las zonas elegidas y el software utiliza los datos para el control dimensional.

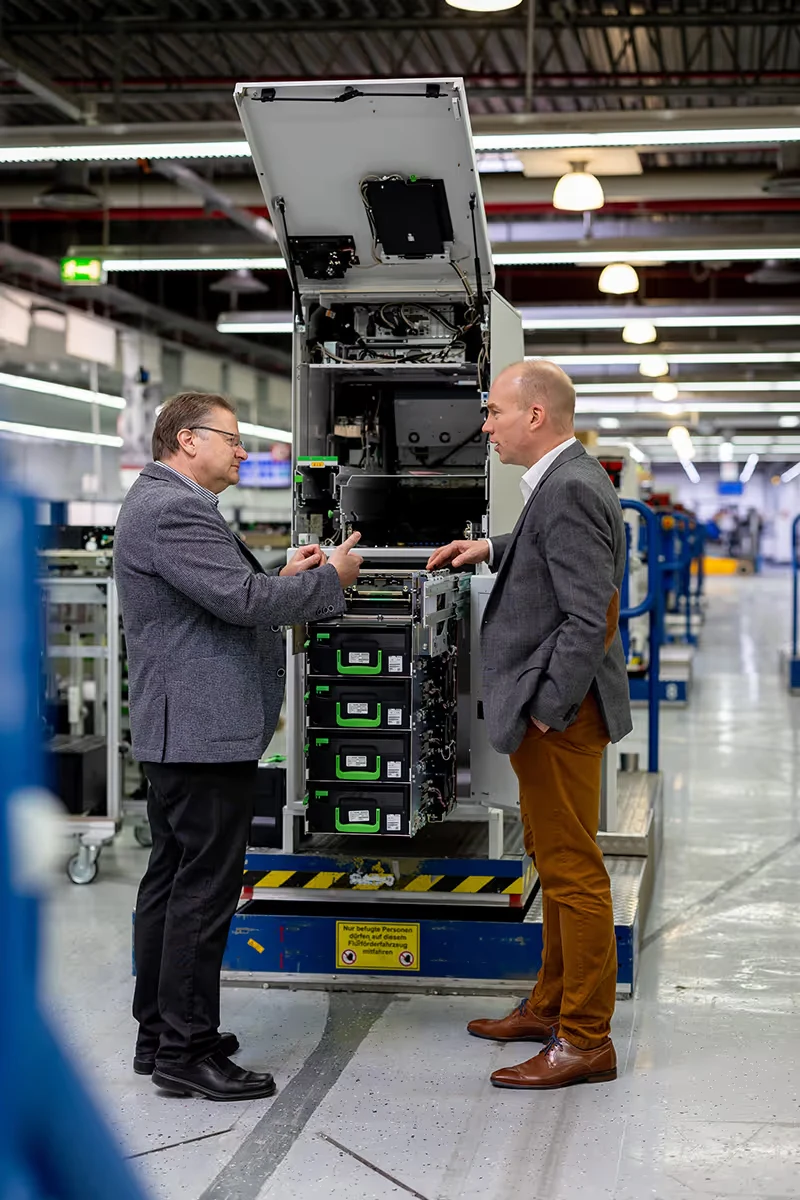

Conjuntos grandes ya ensamblados
Mida conjuntos grandes ya ensamblados, como dispensadores con su unidad de caja fuerte, mediante el brazo WM | MMA. Su movilidad permite acercar la medición al conjunto cuando el tamaño o el peso condicionan el traslado al equipo fijo.

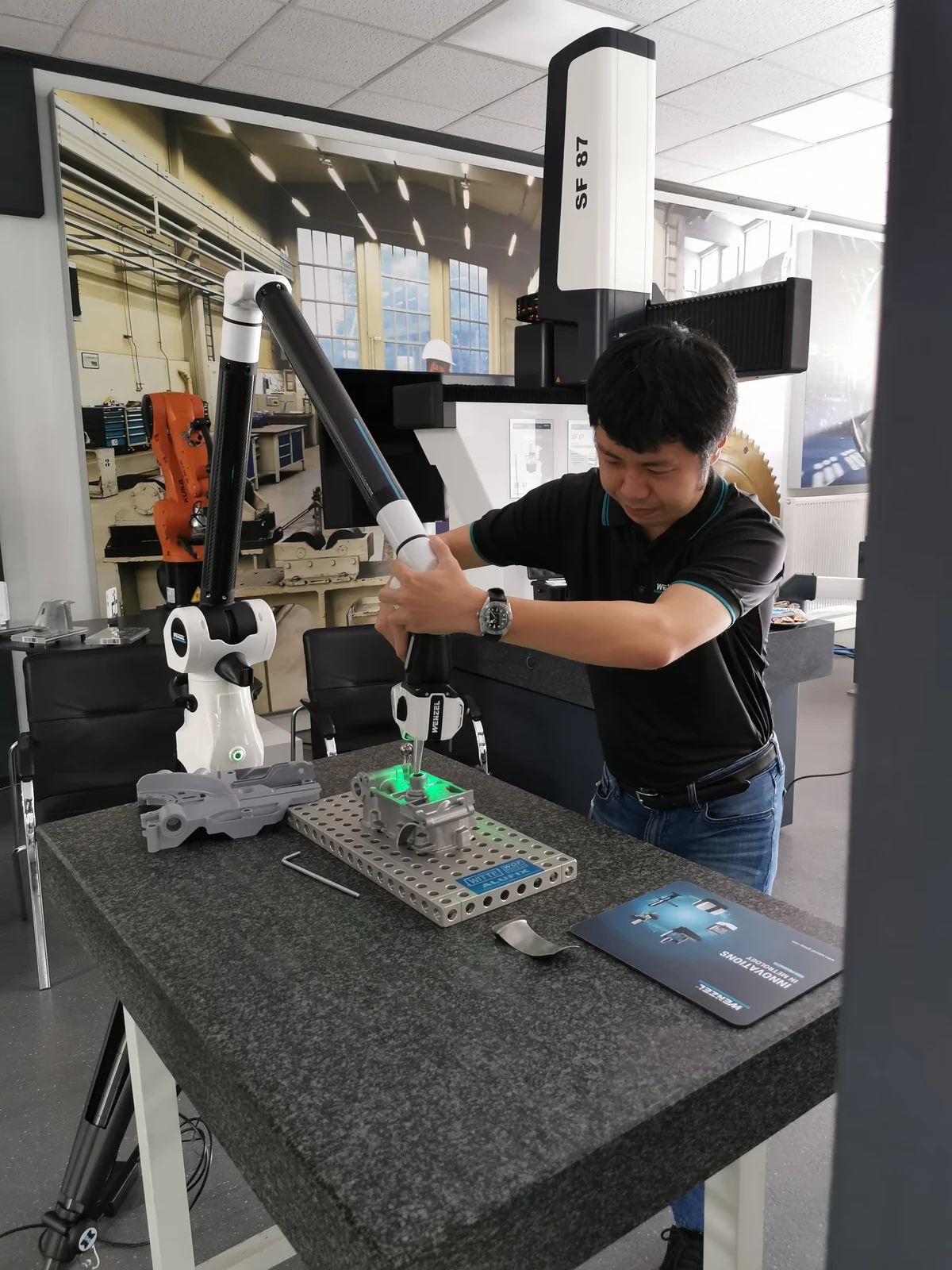

Inspección de piezas fijadas en un útil
Oriente el brazo hacia las características de una pieza sujeta en una placa o útil de fijación. La base estable y la posición de la pieza se consideran al preparar el acceso a las zonas de control y la toma de coordenadas.
CONFIGURACIÓN
Alcance, sensor y montaje para la pieza que necesita medir
Elegir el brazo requiere relacionar el volumen accesible con las características de control y el método de adquisición.
Alcance y tolerancias
El catálogo actual presenta alcances de 2,0 a 4,5 m. El tamaño del brazo debe cubrir las zonas de interés desde el montaje previsto; la especificación metrológica de la configuración elegida se compara con las tolerancias de la pieza.
Sensor táctil u óptico
Use el palpado para puntos y características accesibles por contacto; considere un escáner de línea para superficies visibles. WENZEL documenta opciones compatibles como WM | LS 70 y WM | LS 150.
- Características, material y acceso de la pieza
- Datos puntuales o nube de puntos
- Compatibilidad del sensor y del software
Fijación y evaluación
El brazo necesita una base estable y acceso a las zonas de medición. WENZEL presenta soportes magnéticos como accesorios y WM | Quartis Mobile para evaluar los datos. El montaje y la configuración del software forman parte de la preparación del trabajo.
ACOMPAÑAMIENTO
Implementación y soporte
Para incorporar medición portátil con brazo, hay que relacionar la pieza y sus controles con el equipo y el software. MultiCAM acompaña la evaluación de la aplicación, la integración y el uso cotidiano.
Evaluación de la aplicación
Revisamos las dimensiones, el acceso a las características y las tolerancias de la pieza para relacionar la necesidad de control con la configuración del sistema.
Integración del proceso
La consultoría y la integración de MultiCAM ayudan a organizar la adquisición de puntos o superficies y su evaluación en el software de inspección, de acuerdo con los controles que necesita realizar.
Capacitación personalizada
La capacitación personalizada trabaja sobre sus piezas y la interpretación de los resultados, para aplicar el equipo y el software a las tareas de inspección.
Soporte técnico
MultiCAM brinda soporte por correo electrónico, teléfono y WhatsApp para acompañar las consultas de uso del equipo y del software de inspección.
Conocer los servicios de MultiCAM · Consultar capacitación personalizada
PREGUNTAS FRECUENTES
Preguntas para elegir WENZEL WM | MMA
Adecuación a la pieza, captura óptica y preparación de la medición portátil.
¿Cuándo conviene medir con WM | MMA en lugar de trasladar la pieza?
Cuando necesita adquirir coordenadas directamente en producción, en recepción de piezas o sobre un componente al que resulta difícil acceder con una máquina fija. El brazo debe alcanzar las zonas de control desde una base estable, y su especificación metrológica debe corresponder a las tolerancias del trabajo.
¿Puede combinar palpado y escaneo sin contacto?
Sí. WM | MMA admite sensores táctiles y ópticos. El palpador obtiene puntos por contacto y un escáner de línea compatible adquiere nubes de puntos de las superficies visibles. WENZEL documenta, entre sus opciones, WM | LS 70 y WM | LS 150.
¿Cómo se elige el alcance del brazo?
El catálogo presenta alcances de 2,0 a 4,5 m. Considere la posición de la base, el tamaño de la pieza y los accesos a las características. La decisión incluye comprobar la especificación metrológica de la configuración concreta frente a las tolerancias que necesita controlar.
¿Necesita marcadores o tiempo de calentamiento?
WENZEL indica que el brazo puede utilizarse sin tiempo de calentamiento y sin pegar marcadores a la pieza. La preparación del trabajo incluye un montaje estable, la configuración del sensor y la definición de las zonas que se medirán.
¿Qué software se utiliza para evaluar los datos?
WENZEL indica WM | Quartis Mobile para la evaluación de WM | MMA. El brazo integra una interfaz WiFi para transferir los resultados. La configuración del sensor y del software se elige en función de la adquisición por contacto u óptica y del análisis dimensional requerido.
¿Necesita medir su pieza con un brazo portátil?
Comparta el tamaño de la pieza, las zonas de control y sus tolerancias para evaluar WENZEL WM | MMA y la combinación de brazo, sensor y software.
