WENZEL · ESCANEO 3D PORTÁTIL

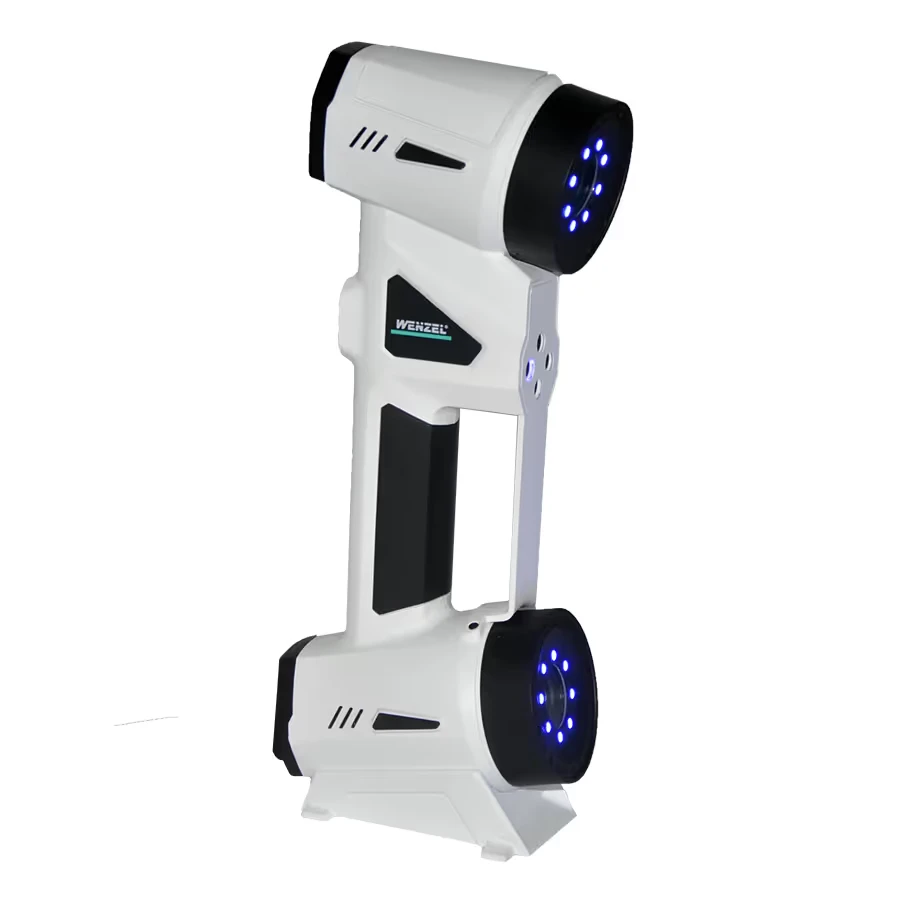

WENZEL mScan
WENZEL mScan es un escáner 3D portátil de láser azul para digitalizar superficies de piezas directamente en el lugar de trabajo. Sus 22 líneas cruzadas permiten capturar geometrías complejas para control dimensional, documentación e ingeniería inversa.
- Precisión de hasta 0,025 mm
- 22 líneas láser azules cruzadas
- Hasta 1.300.000 mediciones por segundo
WENZEL mScanEscaneo 3D y metrología industrial
Precisión
Precisión de hasta 0,025 mm para registrar la geometría de componentes industriales.
Láser azul
22 líneas láser azules cruzadas para capturar superficies y cambios de forma sin contacto.
Velocidad
Hasta 1.300.000 mediciones por segundo para digitalizar superficies con alta velocidad de captura.
Uso portátil
Escáner compacto de mano para digitalización 3D junto a la pieza, en distintos puestos de trabajo.
DESCRIPCIÓN
mScan para digitalización 3D portátil
WENZEL mScan es un escáner 3D manual para obtener datos de superficies de piezas sin contacto. Ofrece 22 líneas láser azules cruzadas, hasta 1.300.000 mediciones por segundo y una precisión de hasta 0,025 mm. El sensor CCD industrial y el formato portátil permiten mover el escáner alrededor del componente.
La captura manual permite recorrer componentes con superficies complejas, desde una pieza mecánica hasta una zona de carrocería. Los datos 3D obtenidos pueden utilizarse para comparar la geometría real con CAD, documentar una pieza o preparar su reconstrucción digital. La captura de superficies aporta una base geométrica para el análisis de producto y de perfiles.
El escaneo sin contacto registra superficies, mientras que el software de análisis convierte esos datos en comparación dimensional o geometría para reconstrucción. mScan se utiliza de forma manual para trabajos flexibles; para repetir capturas de manera automatizada, WENZEL MMS integra el escáner con un robot colaborativo y una mesa giratoria.
PROBLEMAS QUE RESUELVE
Capturar geometrías complejas en el lugar de trabajo
El mScan se desplaza alrededor de la pieza para registrar superficies y rasgos difíciles de describir sólo con medidas puntuales.
Captura sin contacto
El sensor registra la forma visible de la pieza con láser azul, sin recorrer cada punto con un palpador.
Piezas con formas complejas
Las líneas cruzadas ayudan a recoger datos de superficies, bordes y cambios de forma durante el recorrido manual.
Captura en el entorno de trabajo
El equipo portátil permite acercar la captura 3D al componente, incluso cuando trasladar la pieza a una máquina fija resulta poco práctico.
CAPACIDADES
Capacidades técnicas de WENZEL mScan
El láser azul, la captura de alta velocidad y el sensor CCD industrial combinan cobertura de superficies y detalle para inspección 3D e ingeniería inversa.
Precisión
mScan ofrece una precisión de hasta 0,025 mm para captura de geometría de piezas industriales.
Captura láser
El escáner utiliza 22 líneas láser azules cruzadas y un sensor CCD industrial de alta resolución para capturar superficies.
Velocidad de captura
Captura hasta 1.300.000 mediciones por segundo para digitalizar superficies de piezas industriales.
Portabilidad
El diseño manual y compacto permite recorrer la pieza desde diferentes posiciones y adaptar la captura a su acceso.
APLICACIONES
Aplicaciones de digitalización con WENZEL mScan
mScan permite capturar la geometría de componentes reales para ingeniería inversa y aplicaciones industriales.

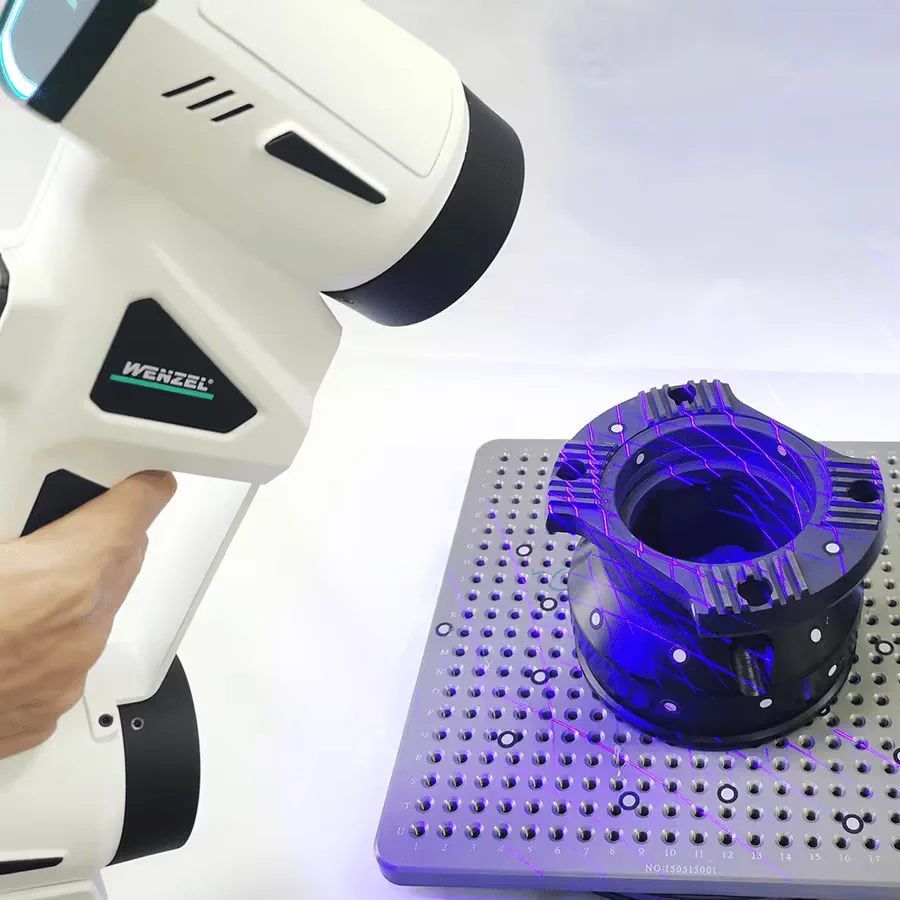

Inspección de componentes
La captura 3D de una pieza mecánica permite contrastar su forma con CAD y analizar diferencias en software de inspección.

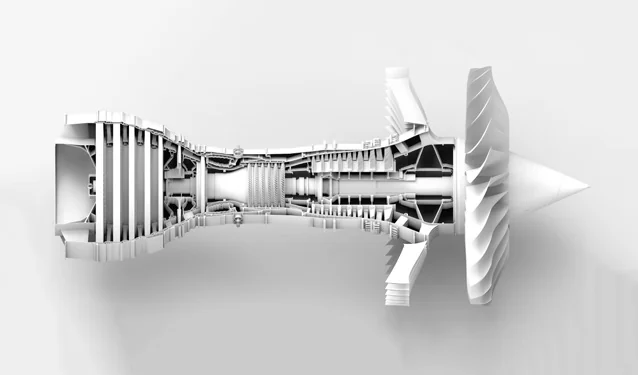

Ingeniería inversa
La digitalización de una pieza existente aporta geometría de referencia para reconstruir su forma en software de modelado.

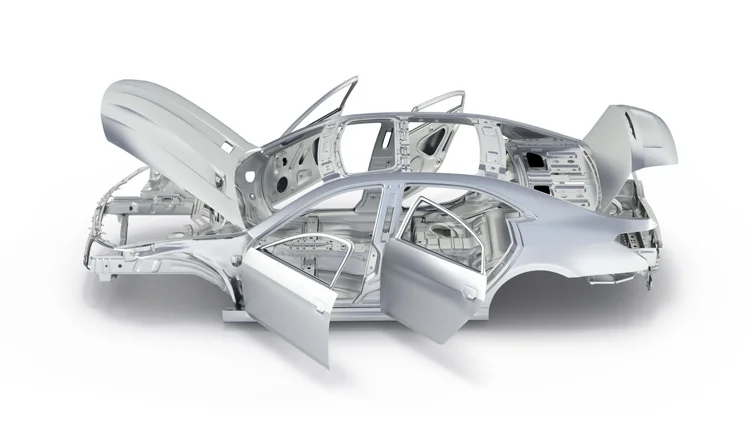

Superficies de carrocería
El formato de mano permite capturar la forma de paneles y zonas de carrocería para su análisis geométrico.
Análisis de producto
Los datos de superficies y perfiles permiten estudiar la geometría de componentes físicos durante el desarrollo de producto.
CONFIGURACIÓN
Criterios para elegir el flujo de trabajo con mScan
La precisión requerida, el uso de los datos y la repetición del trabajo orientan la elección entre captura manual y automatizada.
Precisión y geometría
La precisión de hasta 0,025 mm es un criterio para evaluar los requisitos dimensionales de la pieza. El sensor CCD y las líneas cruzadas registran superficies y cambios de forma sin contacto.
Captura manual o automatizada
El uso manual aporta flexibilidad para piezas distintas. Cuando el trabajo exige repetir una secuencia, WENZEL MMS combina mScan, robot colaborativo y mesa giratoria para automatizar la captura.
Resultado requerido
Para inspección, el análisis compara la geometría capturada con el modelo CAD. Para ingeniería inversa, los datos sirven de base para reconstruir la forma de la pieza en software de modelado.
ACOMPAÑAMIENTO
Implementación y soporte
Para incorporar escaneo 3D portátil, hay que relacionar la pieza y sus controles con el equipo y el software. MultiCAM acompaña la evaluación de la aplicación, la integración y el uso cotidiano.
Evaluación de la aplicación
Revisamos la geometría, las superficies, el tamaño y las tolerancias de la pieza para relacionar la necesidad de control con la configuración del sistema.
Integración del proceso
La consultoría y la integración de MultiCAM ayudan a organizar la captura, la alineación de datos y su análisis en el software de inspección, de acuerdo con los controles que necesita realizar.
Capacitación personalizada
La capacitación personalizada trabaja sobre sus piezas y la interpretación de los resultados, para aplicar el equipo y el software a las tareas de inspección.
Soporte técnico
MultiCAM brinda soporte por correo electrónico, teléfono y WhatsApp para acompañar las consultas de uso del equipo y del software de inspección.
Conocer los servicios de MultiCAM · Consultar capacitación personalizada
PREGUNTAS FRECUENTES
Preguntas frecuentes sobre WENZEL mScan
Funcionamiento, precisión, usos de los datos y diferencias entre captura manual y automatizada.
¿Qué es WENZEL mScan?
Es un escáner 3D manual de WENZEL que utiliza 22 líneas láser azules cruzadas para digitalizar la superficie de una pieza sin contacto.
¿Qué aplicaciones tiene mScan?
mScan permite digitalizar componentes mecánicos y carrocerías para inspección 3D, ingeniería inversa, análisis de perfiles y desarrollo de producto. El software de análisis o modelado utiliza los datos de las superficies capturadas.
¿Qué precisión ofrece WENZEL mScan?
mScan ofrece una precisión de hasta 0,025 mm. Este valor permite contrastar el equipo con los requisitos dimensionales de la pieza.
¿Cuál es la diferencia entre mScan y WENZEL MMS?
mScan es el escáner portátil que se maneja a mano. WENZEL MMS integra ese escáner con un robot colaborativo y una mesa giratoria para repetir la captura de piezas automáticamente.
Conversemos sobre su aplicación para WENZEL mScan
Envíenos la pieza, las superficies que necesita registrar y el objetivo de análisis. Le ayudamos a preparar un flujo de captura 3D útil para su equipo.
