METRONOR · PALPADO POR COORDENADAS

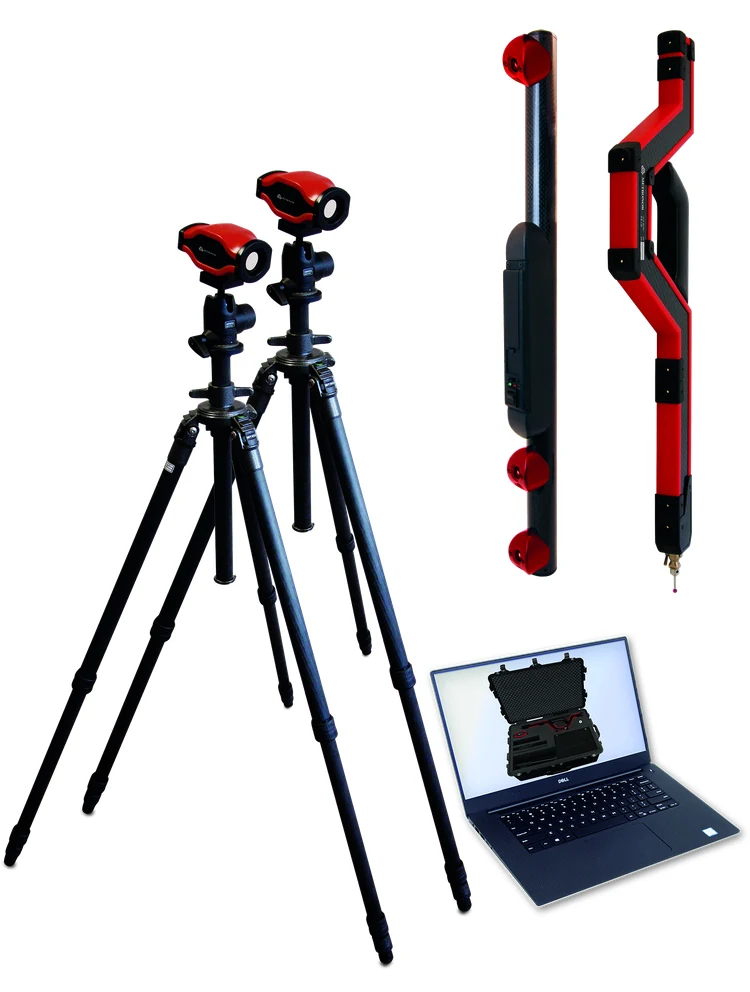

Metronor Two
Metronor Two es un sistema portátil de dos cámaras para medición por coordenadas de piezas pequeñas y medianas. Palpe sus características con la sonda Lightpen junto al puesto de trabajo y evalúe geometrías, referencias y tolerancias dentro de un volumen de 2,5 × 2,5 × 2,5 m.
- Triangulación con dos cámaras
- Palpado manual con Lightpen
- Volumen de 2,5 × 2,5 × 2,5 m
Metronor TwoMedición portátil con dos cámaras
Junto a la pieza
Disponga el sistema en el puesto donde necesita tomar coordenadas.
Sonda sin articulaciones
Lleve la punta a las características que necesita controlar.
Referencias ópticas
Las cámaras observan los LED activos de la sonda.
Software según la tarea
Revise el análisis geométrico, el CAD y el informe que necesita.
DESCRIPCIÓN
Metronor Two en el control de piezas y utillajes
Cuando necesita verificar una pieza en el puesto de trabajo, Metronor Two permite disponer dos cámaras alrededor de su volumen de medición y adquirir las características con una sonda manual. La triangulación determina la posición de Lightpen; el contacto de su punta permite registrar los puntos que utilizará para evaluar geometrías y referencias.
Prepare primero qué debe controlar: dimensiones, posiciones, referencias de alineación y tolerancias. Después relacione la disposición de las cámaras, el acceso de la sonda y el software con esa tarea. Así puede elegir el sistema por los datos que necesita obtener y el análisis que realizará sobre ellos.
PROBLEMAS QUE RESUELVE
Preparar el control donde está la pieza
El sistema portátil combina adquisición por contacto y seguimiento óptico para trabajar sobre características concretas.

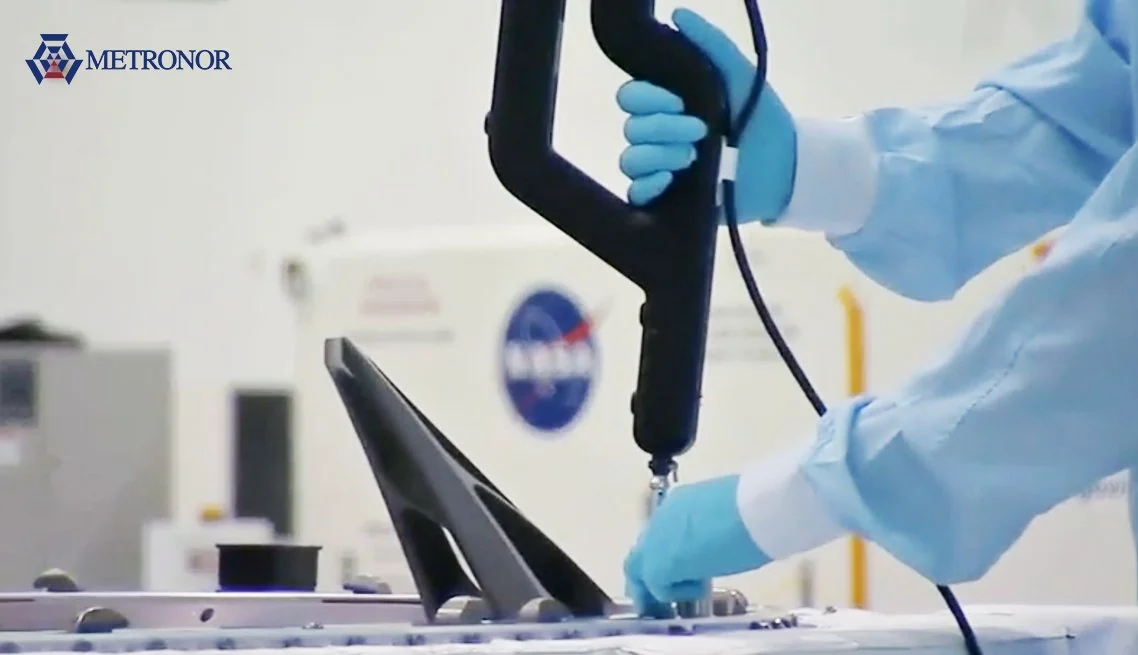

Acceder a puntos de control
La sonda Lightpen no depende de las articulaciones de un brazo. Lleve su punta hasta las superficies y referencias accesibles que necesita medir, manteniendo los LED a la vista de las cámaras durante la adquisición.
Relacionar geometría y referencias
Adquiera puntos de la pieza para evaluar sus características respecto de las referencias del control. Defina esas referencias y los datos nominales antes del palpado, de modo que las coordenadas permitan contrastar dimensiones y posiciones.
Evaluar una geometría en el puesto
Puede preparar el sistema junto a la pieza para adquirir características durante el proceso. Determine qué dimensiones o posiciones necesita contrastar y cómo utilizará esos puntos en el software de medición.
CAPACIDADES
Cómo se adquieren y utilizan las coordenadas
La preparación óptica, el contacto y el análisis geométrico cumplen funciones diferentes en la medición.
Triangulación óptica
Dos cámaras separadas determinan la posición y orientación de la sonda a corta distancia. Ajuste su disposición al tamaño de la pieza y al recorrido que necesita realizar.
Referencias activas en Lightpen
Los LED de la sonda permiten el seguimiento óptico sin colocar adhesivos en la pieza. Conserve la visibilidad necesaria para adquirir cada característica.

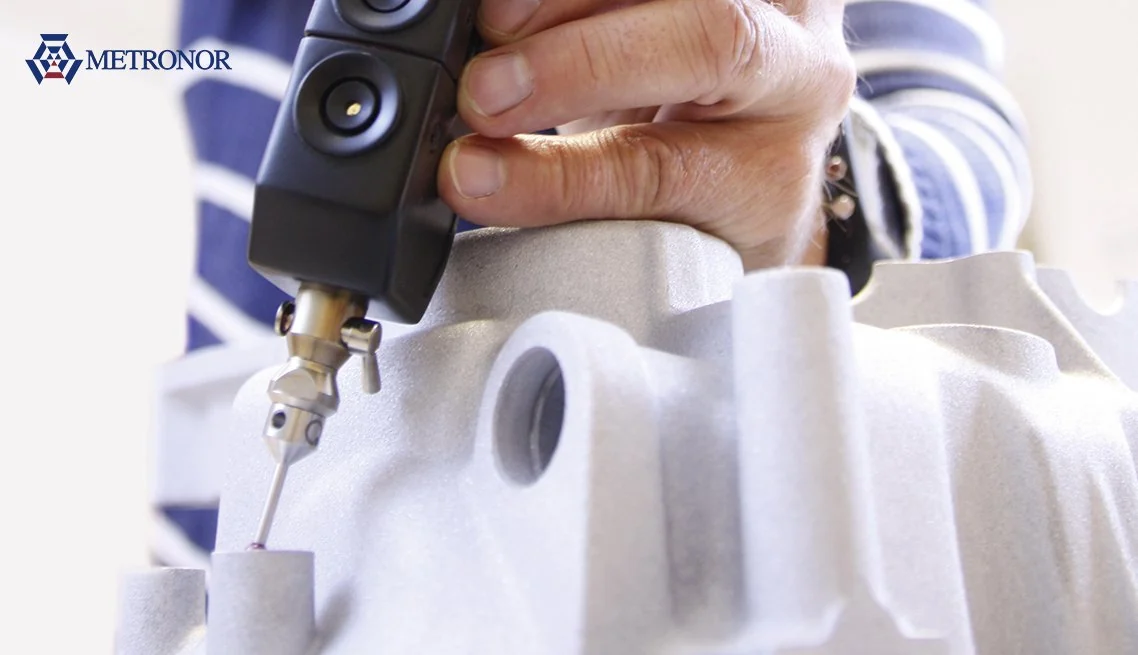

Adquisición por contacto
La punta de Lightpen registra puntos de la geometría elegida. Prepare el acceso físico y los puntos de control para obtener las referencias y dimensiones que requiere su tarea.
Análisis con el software elegido
Utilice los puntos en la configuración de metrología adecuada al control. Si necesita CAD completo, revise la ampliación y sus recursos informáticos antes de definir el equipo.
APLICACIONES
Utillajes, tubos e inspección en proceso
Elija la preparación a partir de las características que debe evaluar y de su relación con el plano o modelo nominal.

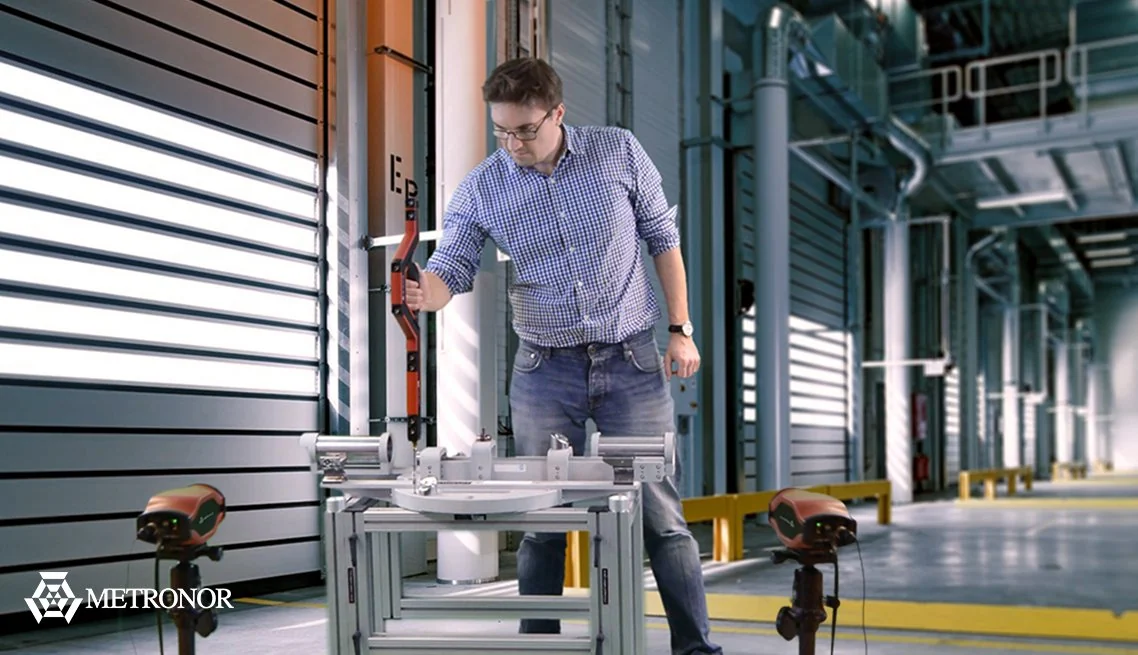

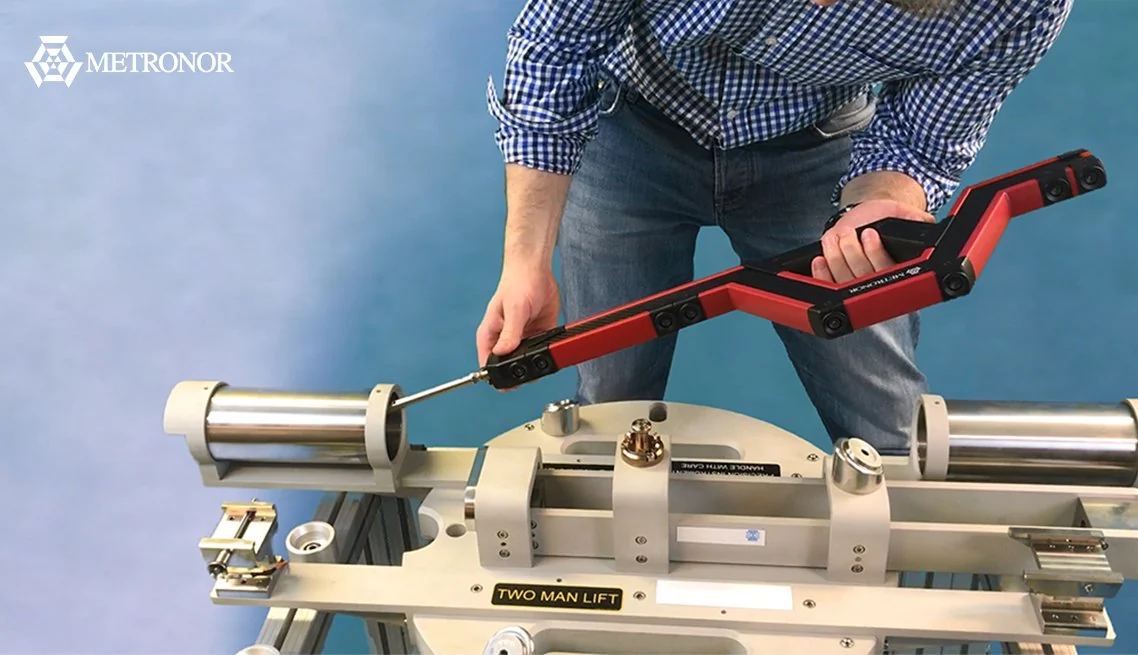

Inspección de utillajes
Adquiera características del dispositivo y de la pieza posicionada para evaluar referencias y alineaciones. Esta tarea requiere definir los puntos accesibles y el sistema de coordenadas del control.
Geometría de tubos
Palpe características accesibles de tubos o tuberías para registrar su geometría. Seleccione los puntos y referencias que permiten documentarla o contrastarla con las dimensiones previstas.

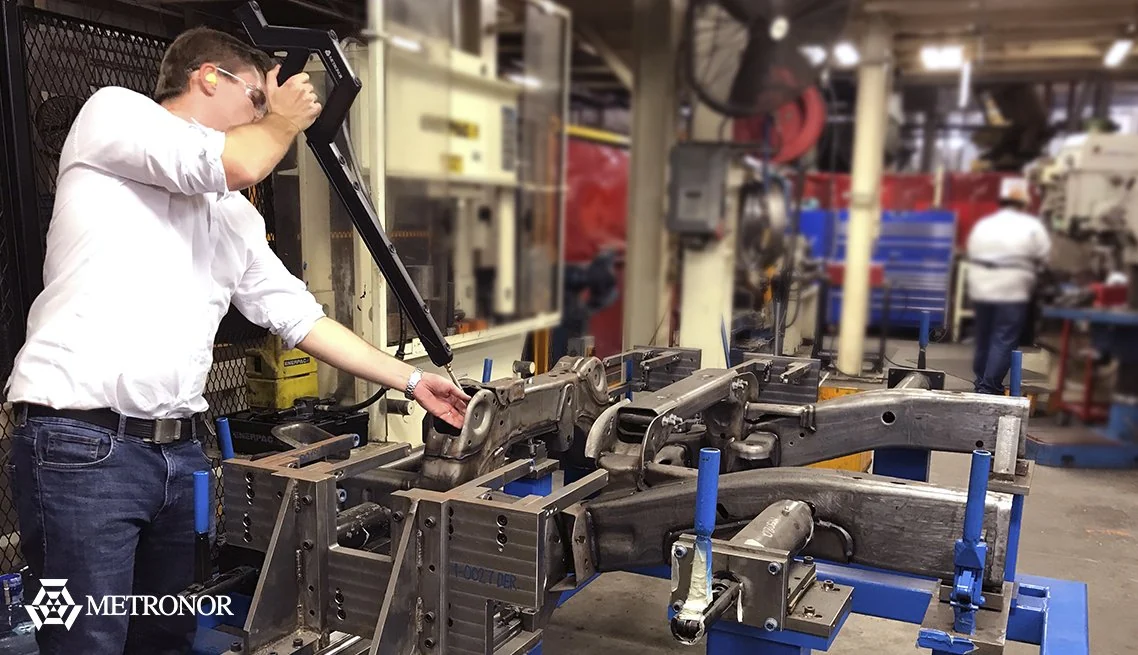

Inspección en proceso
Prepare la medición junto al puesto para verificar características de una pieza durante su fabricación o montaje. Relacione las coordenadas adquiridas con los datos nominales y la decisión de control que necesita tomar.
CONFIGURACIÓN
Volumen, tolerancias y configuración de software
Reúna los requisitos del control antes de decidir cómo preparar el sistema.
Pieza y espacio óptico
Compruebe que la pieza y sus características entren en el volumen publicado de 2,5 × 2,5 × 2,5 m. Reserve espacio para las dos cámaras y para mover Lightpen con visibilidad durante la medición.
Características y tolerancias
Identifique dimensiones, referencias y tolerancias del plano. Compare la especificación de medición de distancias U95 con las longitudes de su aplicación y el método de control que necesita.
Datos y análisis requerido
Defina si trabajará con geometrías, plano, CAD o informes. Puede elegir Metrolog EVO Basics o la ampliación con capacidad CAD completa; revise qué configuración cubre su tarea.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM brinda asesoramiento técnico, implementación, capacitación personalizada y soporte para relacionar Metronor Two con las piezas, referencias y tareas de control de su trabajo.
Asesoramiento técnico
Revisamos la pieza, los puntos de control y las tolerancias para evaluar el volumen de trabajo y la configuración de medición que necesita preparar.
Implementación
Acompañamos la incorporación del sistema, considerando la disposición del puesto, sus referencias y el uso que dará a las coordenadas adquiridas.
Capacitación personalizada
Trabajamos la preparación y la interpretación de mediciones con tareas vinculadas a su aplicación, para utilizar el sistema con criterios de control claros.
Soporte técnico
Ayudamos a revisar dudas de operación, preparación y uso de los resultados para continuar con sus tareas de medición e inspección.
Comparta un plano o CAD, las características de control y las tolerancias. Conozca el soporte técnico y las capacitaciones personalizadas.
PREGUNTAS FRECUENTES
Elegir y preparar el sistema para su trabajo
¿Para qué tamaño de pieza está pensado Metronor Two?
Metronor Two está orientado a piezas que caben en un volumen de 2,5 × 2,5 × 2,5 m. Compruebe también la ubicación de las dos cámaras, el acceso a las características y la visibilidad de la sonda durante el recorrido. El tamaño de la pieza es uno de los criterios para elegir la configuración.
¿Cómo obtiene las coordenadas con dos cámaras?
Las cámaras observan las referencias activas de la sonda Lightpen y determinan su posición y orientación por triangulación óptica. El operador lleva la punta hasta la característica para adquirir puntos por contacto. La separación y disposición de las cámaras se preparan en relación con la pieza.
¿Hay que pegar marcadores a la pieza?
La tecnología utiliza referencias LED activas en la sonda, por lo que el fabricante no requiere adhesivos sobre la pieza. Prepare las referencias geométricas del control y mantenga visible la sonda para las cámaras cuando adquiera los puntos.
¿Qué debo revisar si necesito comparar contra CAD?
Metrolog EVO Basics es la configuración básica. La ampliación incorpora Metrolog EVO Standard, capacidad CAD completa, un equipo informático más potente y un kit de sondas. Defina si necesita medir geometrías, trabajar con un modelo CAD o generar un informe, y revise las funciones de la configuración de software que utilizará.
¿Cómo evalúo si sirve para las tolerancias de mi trabajo?
Reúna las dimensiones, las características y las tolerancias del plano, junto con las referencias necesarias para medirlas. Compare esos requisitos con la especificación de medición de distancias U95 del fabricante y con la preparación de su aplicación. La longitud medida, el acceso y el método de control forman parte de esa evaluación.
¿Puedo medir un utillaje o una pieza en el proceso?
Puede preparar tareas de inspección de utillajes, inspección en proceso y en máquina, alineación de conjuntos y documentación del estado construido. Prepare las características accesibles y los datos nominales que necesita contrastar. Para revisar su tarea, comparta un plano o CAD, las tolerancias y el espacio del puesto.
