Renishaw PH10 PLUS
Renishaw PH10 PLUS orienta la sonda de una CMM para medir caras, orificios y zonas interiores con distintos ángulos. Sus 720 posiciones repetibles permiten preparar el acceso en el programa; las variantes M, MQ y T se eligen por el montaje y la sonda que requiere la pieza.
- 720 posiciones repetibles
- Montajes M, MQ y T
- Sonda e interfaz compatibles
Renishaw PH10 PLUSAccesorios
Orientación programada
Prepare ángulos de acceso repetibles para medir características situadas en distintas caras.
Montaje por vástago o caña
M y T se montan por vástago; MQ integra el eje B dentro de la caña de la CMM.
Autojoint o rosca M8
La interfaz determina qué sonda puede montar y cómo preparar su intercambio.
Extensión según la variante
Compare la profundidad de la característica con el conjunto de sonda y extensión admitido.
DESCRIPCIÓN
Cómo encaja Renishaw PH10 PLUS en la inspección

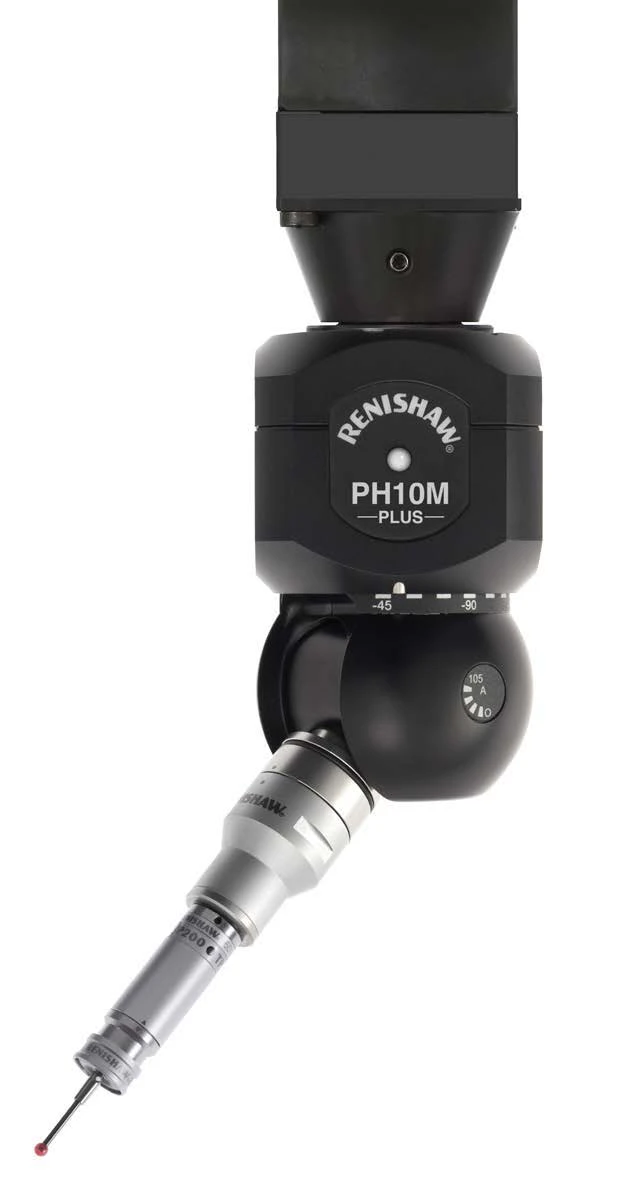

Renishaw PH10 PLUS es un cabezal indexado que reorienta y fija la sonda antes de medir cada característica. La rutina de la CMM relaciona esas posiciones con la geometría de la pieza y el palpador: así puede abordar distintas caras sin resolver cada nuevo ángulo mediante un cambio de conjunto de palpadores.
La elección comienza por el montaje y la interfaz. PH10M PLUS y PH10MQ PLUS usan Autojoint multihilo para sondas como SP25M; PH10T PLUS dispone de rosca M8 para sondas como TP20 o TP200. Después se evalúan el alcance, las interferencias y la integración con el control de la CMM. El cabezal prepara la orientación; la sonda realiza la captura.
PROBLEMAS QUE RESUELVE
Preparar el acceso antes de medir
Compare la orientación necesaria, el alcance de la punta y la interfaz de la sonda. La variante adecuada depende de la geometría de la pieza y de la CMM donde se integra.
La pieza exige distintos ángulos
Las 720 posiciones indexadas permiten preparar ángulos repetibles para acceder a características orientadas de manera diferente. Defina las posiciones que necesita la inspección y compruebe interferencias antes de ejecutar la rutina.
La característica queda en el interior
Las extensiones admitidas por cada variante acercan la sonda a zonas profundas. Compare el alcance requerido con el adaptador o extensión documentados y con el espacio disponible dentro de la pieza.
La sonda necesita otra interfaz
PH10M PLUS y PH10MQ PLUS utilizan autojoint multihilo; PH10T PLUS utiliza rosca M8 de dos hilos. Esa diferencia determina qué sondas y cambios puede preparar, no sólo cómo se monta el cabezal.
CAPACIDADES
Mecanismos que preparan la orientación y el cambio
Posicionamiento repetible de la punta
Las tres variantes especifican una repetibilidad de posición de 0,4 µm (2σ), a 100 mm. Este dato corresponde a la reorientación del cabezal: sirve para evaluar el posicionamiento de la punta dentro del sistema de CMM.
Indexado en pasos de 7,5°

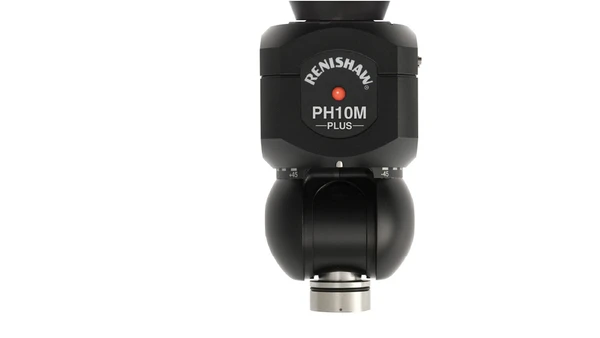

La reorientación se realiza en pasos de 7,5° entre 720 posiciones. El cabezal se fija en la posición elegida para medir; esta orientación indexada se distingue del movimiento continuo de cinco ejes de REVO.
Montaje M frente a MQ
PH10M PLUS se monta mediante vástago; PH10MQ PLUS se monta directamente en la caña, con el eje B dentro de ella. Compare la instalación y el espacio de trabajo para preparar el acceso de la sonda.
Sondas e intercambio automático
Las variantes M y MQ admiten sondas autojoint como SP25M y TP7M; T admite TP20 y TP200 directamente por M8. Los cambios automáticos de sonda con ACR1 o ACR3 corresponden a M/MQ.
APLICACIONES
Aplicaciones de Renishaw PH10 PLUS
La geometría y el método de medición orientan la elección de cabezal. Evalúe la característica real de la pieza y el conjunto de sonda que necesita acceder a ella.
Orificios con acceso lateral
La orientación indexada coloca la sonda frente a características situadas en caras distintas. Prepare el ángulo de entrada y el espacio libre del conjunto antes de ejecutar la medición.
Interiores con varios puntos de acceso

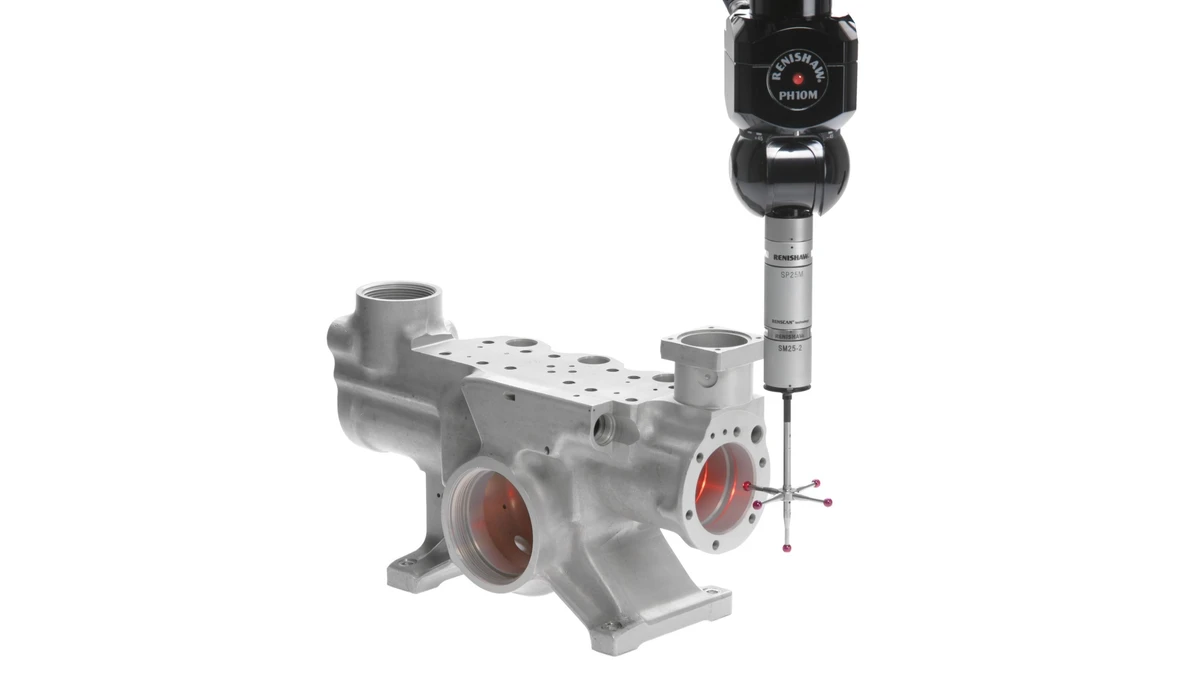

La profundidad y la dirección de entrada determinan la punta, la extensión y la orientación necesarias. Con una sonda compatible como SP25M, M/MQ preparan el acceso a las superficies que se van a medir.
Carcasas con distintas zonas de control
Una carcasa puede reunir caras, alojamientos y orificios que requieren distintas orientaciones. Relacione esas zonas con las posiciones del cabezal y el método de la sonda para preparar la inspección en CMM.
CONFIGURACIÓN
Configuración y condiciones de uso
Elija la variante por el montaje de la CMM y la interfaz de la sonda. Después defina los elementos requeridos para integrar el sistema y los accesorios opcionales que necesita la rutina.
PH10M PLUS: montaje por vástago

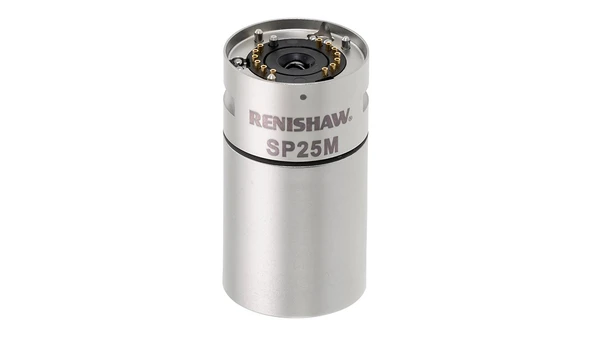

Su interfaz Autojoint multihilo admite sondas complejas como SP25M o TP7M. Es la alternativa para una CMM preparada para montar el cabezal mediante vástago.
PH10MQ PLUS: montaje en la caña
Conserva la interfaz Autojoint y sitúa el eje B dentro de la caña de la CMM. Esta instalación reduce la parte del cabezal que sobresale; compruebe que la máquina admita ese montaje.
PH10T PLUS: interfaz M8
Se monta por vástago y recibe directamente sondas roscadas M8, como TP20 y TP200. Compare esta variante cuando la rutina utiliza palpado por disparo y necesita esa interfaz.
Cambio de sonda durante la rutina
Si la inspección utiliza distintas sondas, M/MQ permiten su intercambio mediante Autojoint y cambiadores ACR1/ACR3. Para T, seleccione los módulos y cambiadores documentados para la sonda M8 utilizada.
Sonda y control requeridos
La medición requiere una sonda, una interfaz y un control compatibles, además de la cualificación del conjunto. PHC10-3 PLUS permite integrar el cabezal con controles de CMM de otros fabricantes; verifique también el software utilizado.
Extensiones opcionales

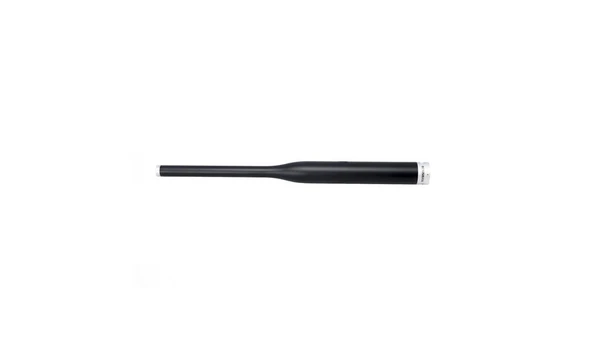

M/MQ admiten PAA3 hasta 300 mm y T admite PEL4 hasta 300 mm. Con SP25M, sus barras de extensión se limitan a 100 mm. Seleccione el alcance por la sonda y compruebe las interferencias del recorrido.
ACOMPAÑAMIENTO
Implementación y soporte
Para preparar una inspección con distintas orientaciones, conviene revisar la pieza, la CMM, el cabezal y la sonda como un conjunto. MultiCAM brinda asesoramiento técnico para relacionar esos elementos y definir el próximo paso.
Evaluación de la aplicación
Comparta el plano, los ángulos de acceso y la configuración actual de la CMM. El asesoramiento ayuda a comparar montajes, sondas y alcance para orientar la elección.
Preparación de la implementación
Relacione el cabezal, la sonda y los componentes del sistema con la instalación actual de su CMM. MultiCAM puede acompañar la implementación de la solución de metrología.
Capacitación del equipo
Con el conjunto elegido, MultiCAM puede capacitar al equipo para trabajar con la solución de metrología. Comparta las piezas y las tareas de inspección que necesita abordar.
Soporte técnico
Consulte por correo, teléfono o WhatsApp para recibir asistencia técnica sobre la solución. Indique la configuración y la tarea que necesita resolver para iniciar la consulta.
PREGUNTAS FRECUENTES
Preguntas para elegir Renishaw PH10 PLUS
¿Qué diferencia hay entre PH10M PLUS, PH10MQ PLUS y PH10T PLUS?
M y MQ utilizan Autojoint multihilo; M se monta por vástago y MQ directamente en la caña de la CMM, con el eje B dentro de ella. T se monta por vástago y utiliza rosca M8 de dos hilos. Elija por el montaje que admite la máquina y la interfaz que requiere la sonda.
¿PH10 PLUS escanea continuamente en cinco ejes?
PH10 PLUS reorienta la sonda entre posiciones indexadas en pasos de 7,5° y se fija en la posición elegida para medir. La captura depende de la sonda compatible: por ejemplo, SP25M realiza escaneo por contacto con M/MQ. Para movimiento continuo de cinco ejes, Renishaw ofrece el sistema REVO.
¿Puedo utilizar SP25M con cualquier variante?
SP25M utiliza Autojoint y es compatible con PH10M PLUS y PH10MQ PLUS. PH10T PLUS dispone de M8 y admite directamente TP20 o TP200. Compruebe además el control, la interfaz, el software y la cualificación del conjunto de medición.
¿Cómo se elige la extensión para alcanzar el interior de la pieza?
Compare profundidad, orientación y espacio libre con las extensiones documentadas para la variante y la sonda. M/MQ admiten PAA3 hasta 300 mm y T admite PEL4 hasta 300 mm; SP25M establece un máximo de 100 mm para sus barras de extensión. Revise también la masa, las interferencias y la cualificación del conjunto.
¿Qué información conviene enviar para consultar la configuración?
Envíe el plano o las características a medir, los ángulos y la profundidad de acceso, el modelo de CMM, su montaje de cabezal, la sonda y el control utilizado. Con esos datos MultiCAM puede orientar la comparación de variantes y preparar una consulta técnica sobre la aplicación.
Consulte por Renishaw PH10 PLUS
Comparta el plano, los ángulos de acceso, la sonda y el montaje actual de su CMM para elegir la variante y preparar la inspección.
