WENZEL · MEDICIÓN ÓPTICA 3D

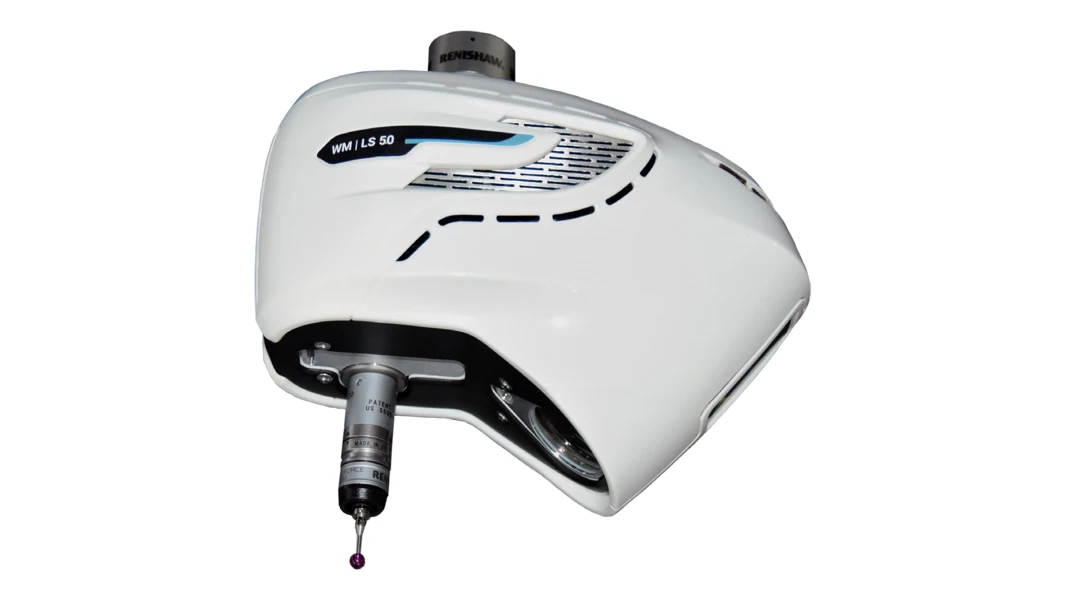

WENZEL LS 50
Capture superficies para compararlas con CAD o preparar su reconstrucción. El sensor de línea WENZEL LS 50 incorpora escaneo óptico a una CMM o brazo compatible y reúne sus datos con el palpado en WM | Quartis.
- Línea de hasta 50 mm
- Captura óptica y palpado
- Integración con WM | Quartis
WENZEL LS 50Accesorios
Línea de hasta 50 mm
Adquiera una franja de superficie en cada barrido; planifique el recorrido según la forma y los accesos de la pieza.
Conexión autojoint
Integre el sensor en una CMM compatible o un brazo WM | MMA / MMA Premium.
Medición combinada
Use la captura óptica para superficies y el palpado para las características que requieren contacto.
Datos en WM | Quartis
Relacione la nube de puntos con las referencias y el análisis de su control dimensional.
DESCRIPCIÓN
Cómo encaja WENZEL LS 50 en el control de superficies

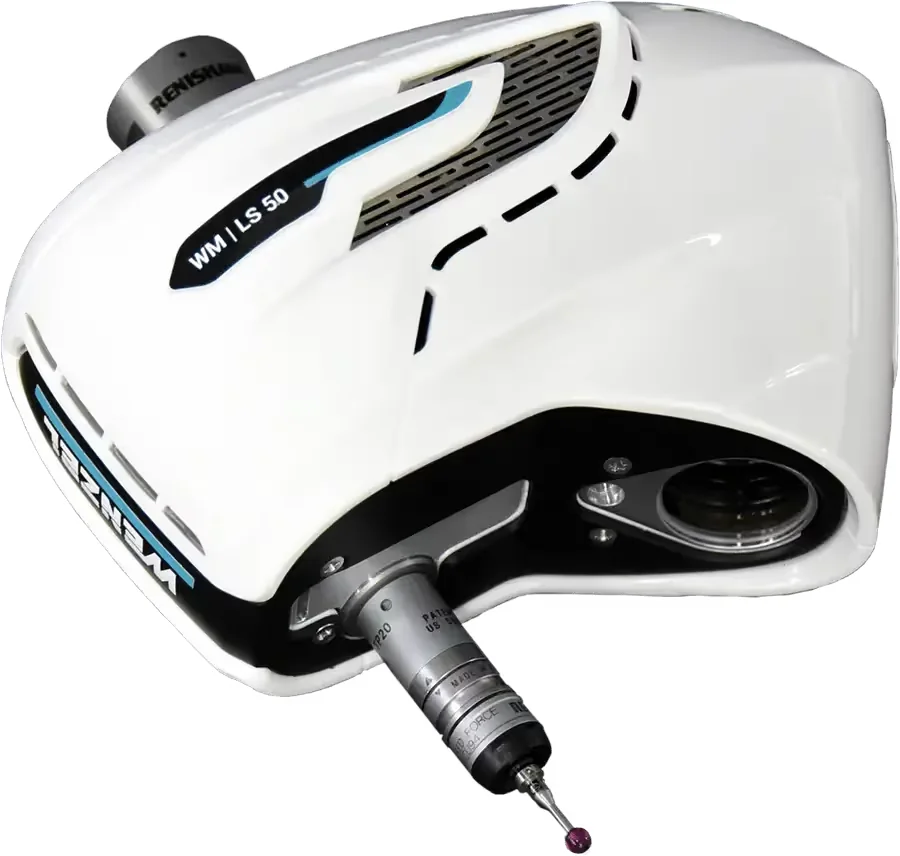

WENZEL LS 50 es un sensor de metrología de línea para medición sin contacto en sistemas compatibles. Al recorrer la pieza, adquiere una nube de puntos de sus superficies visibles. Esos datos permiten revisar la forma completa de una zona, además de las características medidas por palpado.
La integración en WM | Quartis mantiene la adquisición dentro del entorno de medición de WENZEL. Puede utilizar la geometría capturada para una comparación nominal/real con CAD, documentar el control o exportar la nube de puntos hacia un software de ingeniería inversa. Para reconstruir superficies o sólidos, el trabajo continúa en ese software.
PROBLEMAS QUE RESUELVE
Cuando el control necesita superficies y referencias
La captura por línea complementa las mediciones puntuales. Elija qué zonas escanear, qué características palpar y cómo relacionar ambas con el control que necesita realizar.
Pocos puntos no describen toda la forma
Una superficie curva necesita más información que unas posiciones aisladas. El LS 50 adquiere una franja de puntos durante el barrido para reunir la geometría que luego se evalúa frente al CAD o a otra referencia.

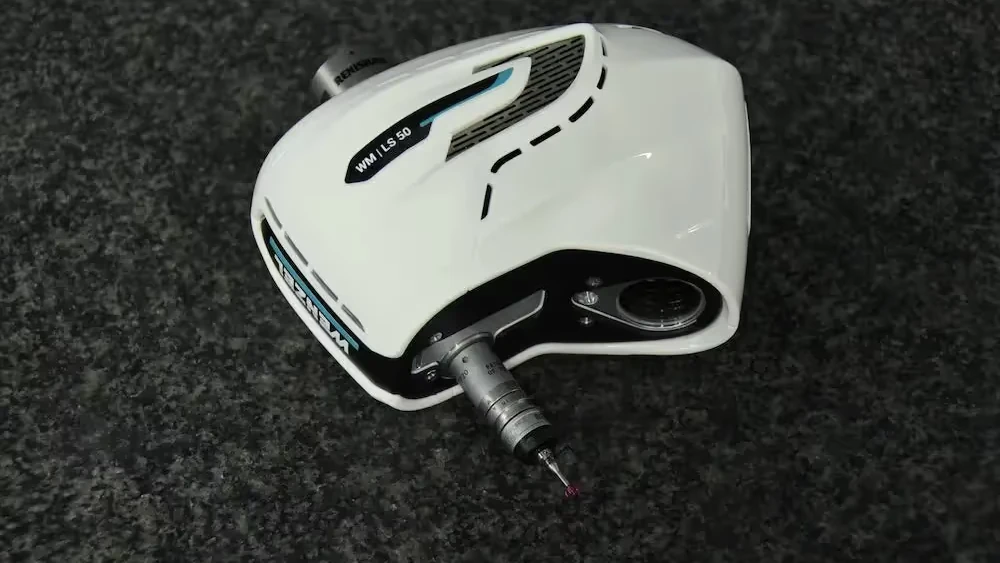

Una pieza exige escaneo y palpado
La forma exterior y una característica de contacto pueden requerir métodos distintos. La combinación de sensor óptico y palpador permite asignar cada tarea al método adecuado dentro del sistema de medición compatible.
Los datos necesitan una referencia común
Para interpretar una superficie capturada, debe relacionarla con la pieza y las características del control. WM | Quartis integra los datos ópticos y táctiles en el mismo entorno de medición, donde puede preparar la alineación y la evaluación.
CAPACIDADES
Mecanismos que sostienen la captura y el análisis
Estos datos ayudan a preparar el recorrido y a comprobar la integración del sensor. El ancho de línea y la resolución describen la adquisición; la exactitud del sistema requiere evaluar también la máquina y su configuración.
Línea y resolución
La línea alcanza hasta 50 mm y la resolución de línea es de 15 µm. El ancho define la franja capturada en el barrido; la resolución describe el muestreo de esa línea. Use ambos datos para evaluar la cobertura y el detalle que necesita registrar.
Distancia de trabajo
El LS 50 tiene una distancia de trabajo de 90 mm y un rango de trabajo de 40 mm. Esos valores orientan la separación entre sensor y superficie y el acceso que debe permitir la fijación de la pieza.
Integración del sensor
El adaptador autojoint permite utilizarlo en CMM compatibles y en brazos WM | MMA / MMA Premium. En estos brazos, la integración del LS 50 funciona sin una unidad de control adicional para el sensor.
Evaluación de nubes de puntos
Con el módulo POINT CLOUD de WM | Quartis puede visualizar y comparar nubes o mallas con los datos nominales del CAD, extraer geometrías y exportar la nube para su procesamiento posterior. La licencia y los módulos deben corresponder al análisis previsto.
APLICACIONES
Aplicaciones de WENZEL LS 50
El sensor obtiene la geometría de la superficie; el software convierte esos datos en una comparación, una base de reconstrucción o documentación dimensional.

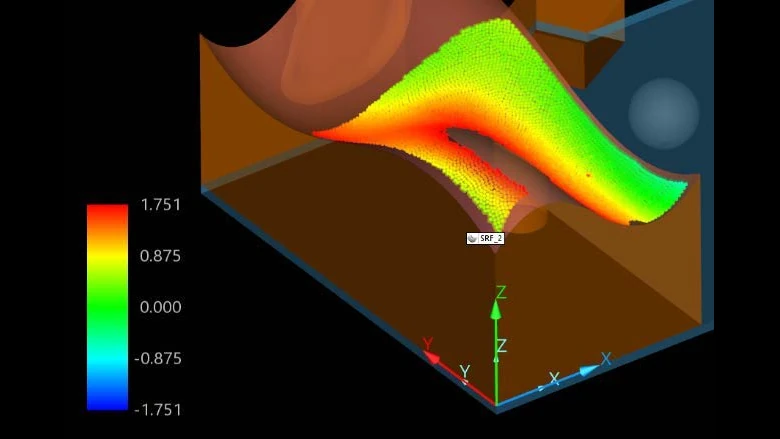

Comparación de superficies con CAD
Capture la forma de una pieza o un molde y alinéela con su geometría nominal. Con las funciones de nube de puntos de WM | Quartis, la representación de desviaciones permite localizar las zonas que debe revisar en el control dimensional.

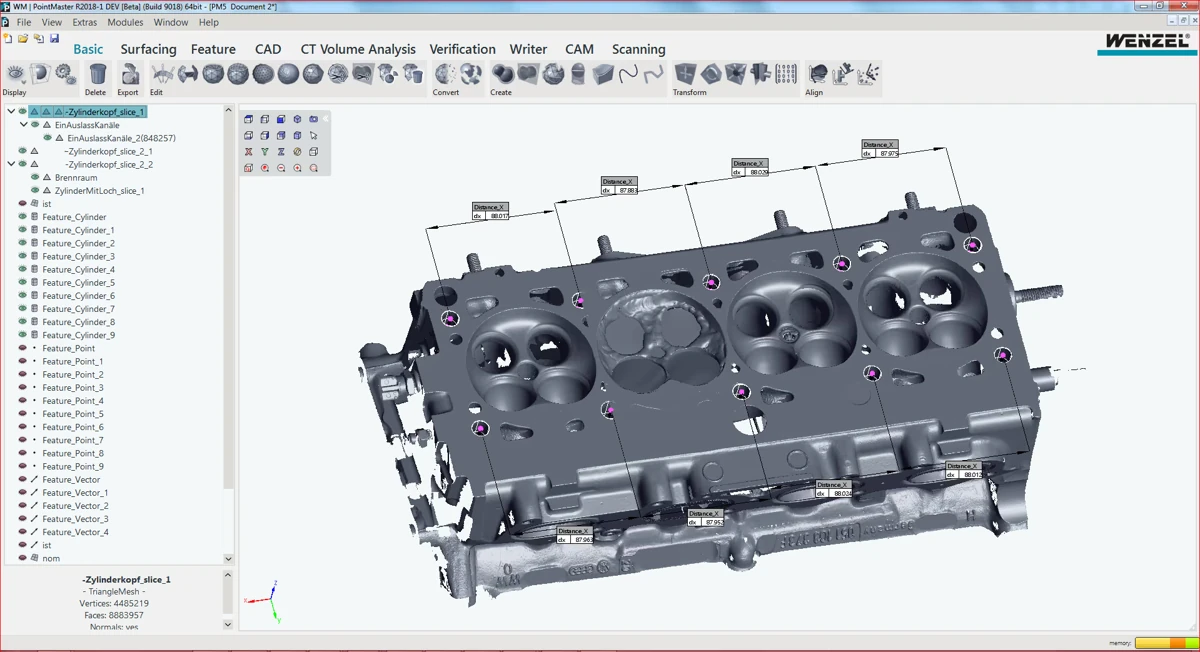

Ingeniería inversa
Digitalice una geometría física que necesita reconstruir. Exporte la nube de puntos desde WM | Quartis hacia un software como WM | PointMaster para trabajar con la malla y desarrollar las superficies que utilizará en el modelo.

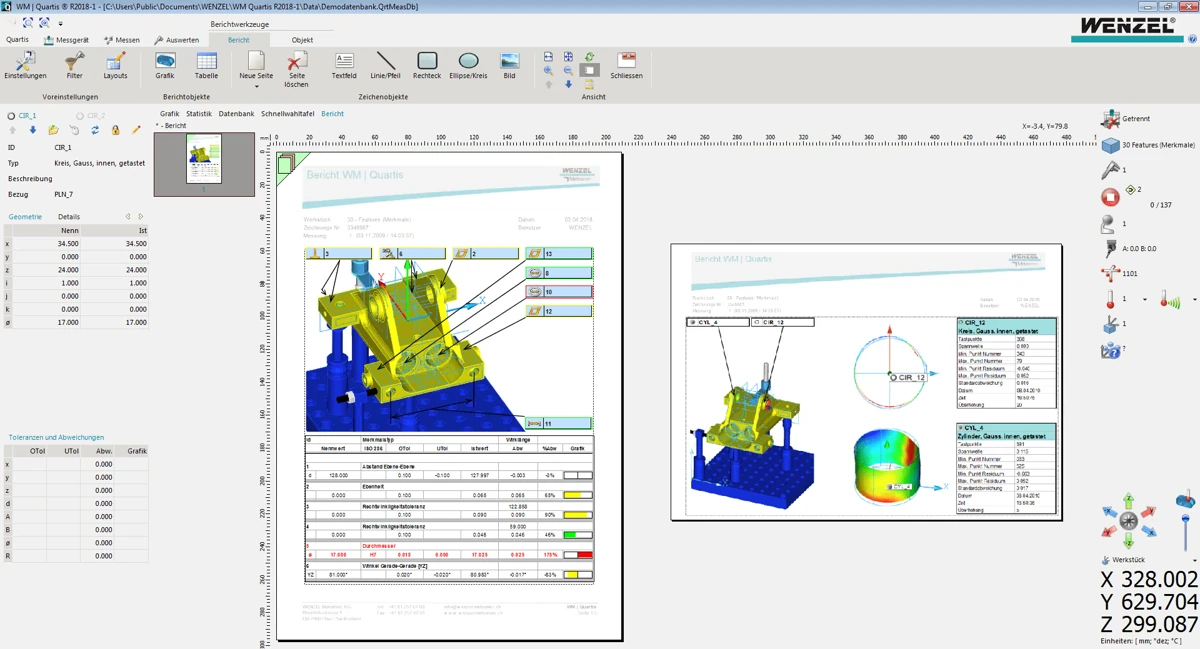

Documentación dimensional
Reúna la geometría y los resultados del análisis en un informe de medición. WM | Quartis permite preparar una presentación del control para revisar características y comunicar qué zonas de la pieza se evaluaron.
CONFIGURACIÓN
Qué comprobar antes de incorporar el sensor
La decisión depende de la integración del equipo, del acceso a la pieza y de la salida que necesita obtener.
CMM o brazo compatible
Compruebe el modelo, la conexión autojoint y la configuración de control. En brazos, el LS 50 está previsto para WM | MMA y WM | MMA Premium. En una CMM, revise también el cabezal y el sistema de cambio de sensores.
Superficie y recorrido
Relacione la forma, el acabado y las zonas visibles con el ancho de línea de hasta 50 mm y la distancia de trabajo de 90 mm. La pieza y su fijación deben permitir recorrer las superficies que necesita capturar.
Software y resultado
Para comparar con CAD, extraer geometrías o exportar puntos, revise la licencia y los módulos de WM | Quartis. Para ingeniería inversa, incluya el software que realizará la reconstrucción a partir de los datos capturados.
ACOMPAÑAMIENTO
Implementación y soporte
Para incorporar captura óptica, comparta el equipo de medición, su conexión y las superficies que necesita medir.
Asesoramiento técnico
Revisamos con usted el modelo de CMM o brazo, la conexión autojoint y las superficies que necesita capturar para definir la configuración compatible del LS 50.
Implementación y capacitación
MultiCAM acompaña la puesta en uso de la captura óptica y prepara capacitación sobre adquisición, alineación y lectura de los datos que necesita evaluar con WM | Quartis.
Soporte técnico
Ante dudas de montaje, captura o evaluación de la nube de puntos, comuníquese por correo, teléfono o WhatsApp. El soporte técnico lo ayuda a revisar la operación y los módulos de software utilizados.
Preparar la consulta
Consulte con el modelo de CMM o brazo y una muestra o plano de la pieza.
PREGUNTAS FRECUENTES
Preguntas sobre WENZEL LS 50
¿En qué equipos se puede utilizar el LS 50?
Se integra mediante un adaptador autojoint en CMM compatibles y en brazos WENZEL WM | MMA / MMA Premium. En estos brazos, el sensor funciona sin una unidad de control adicional. El modelo de máquina, el cabezal y la configuración de control determinan la integración que debe preparar.
¿El ancho de 50 mm limita el tamaño de la pieza?
Los 50 mm corresponden al ancho máximo de la línea adquirida en un barrido. La cobertura de la pieza se obtiene recorriendo sus superficies y depende del volumen de trabajo del sistema de medición y del acceso disponible. Para preparar el recorrido, evalúe también la distancia de trabajo de 90 mm.
¿Puede combinarse con un palpador?
Sí. La integración permite combinar adquisición óptica y palpado táctil en el sistema de medición compatible. Puede escanear la superficie y utilizar el palpador para las referencias o características de contacto que necesita evaluar.
¿Qué necesita para comparar la captura con CAD?
WM | Quartis integra la adquisición del LS 50. Su módulo POINT CLOUD permite alinear y comparar nubes de puntos o mallas con datos nominales del CAD. Revise la licencia y los módulos junto con las características y referencias que debe controlar.
¿Sirve para reconstruir una pieza física?
Sí, la nube de puntos puede servir como base para ingeniería inversa. WM | Quartis permite exportarla a un programa como WM | PointMaster, donde continúa el trabajo con mallas y la reconstrucción de superficies. Esa etapa de modelado requiere el software y las funciones adecuados.
Evalúe el LS 50 con su pieza y su equipo
Comparta el modelo de CMM o brazo, las superficies que necesita capturar y el plano o CAD. MultiCAM lo ayuda a revisar la integración y el análisis que requiere su control.
