Renishaw RVP
Mida bordes y orificios sin tocar piezas delgadas o detalles pequeños. Renishaw RVP añade visión a REVO-2 y reúne las mediciones ópticas y táctiles en las coordenadas de una misma CMM.
- Visión sin contacto
- Ópticas VM10, VM11-2 y VM12
- Coordenadas comunes con REVO-2
Renishaw RVPAccesorios
Detección de bordes
El contraste de la imagen localiza el contorno que se necesita medir y lo convierte en puntos de la pieza.
Óptica por característica

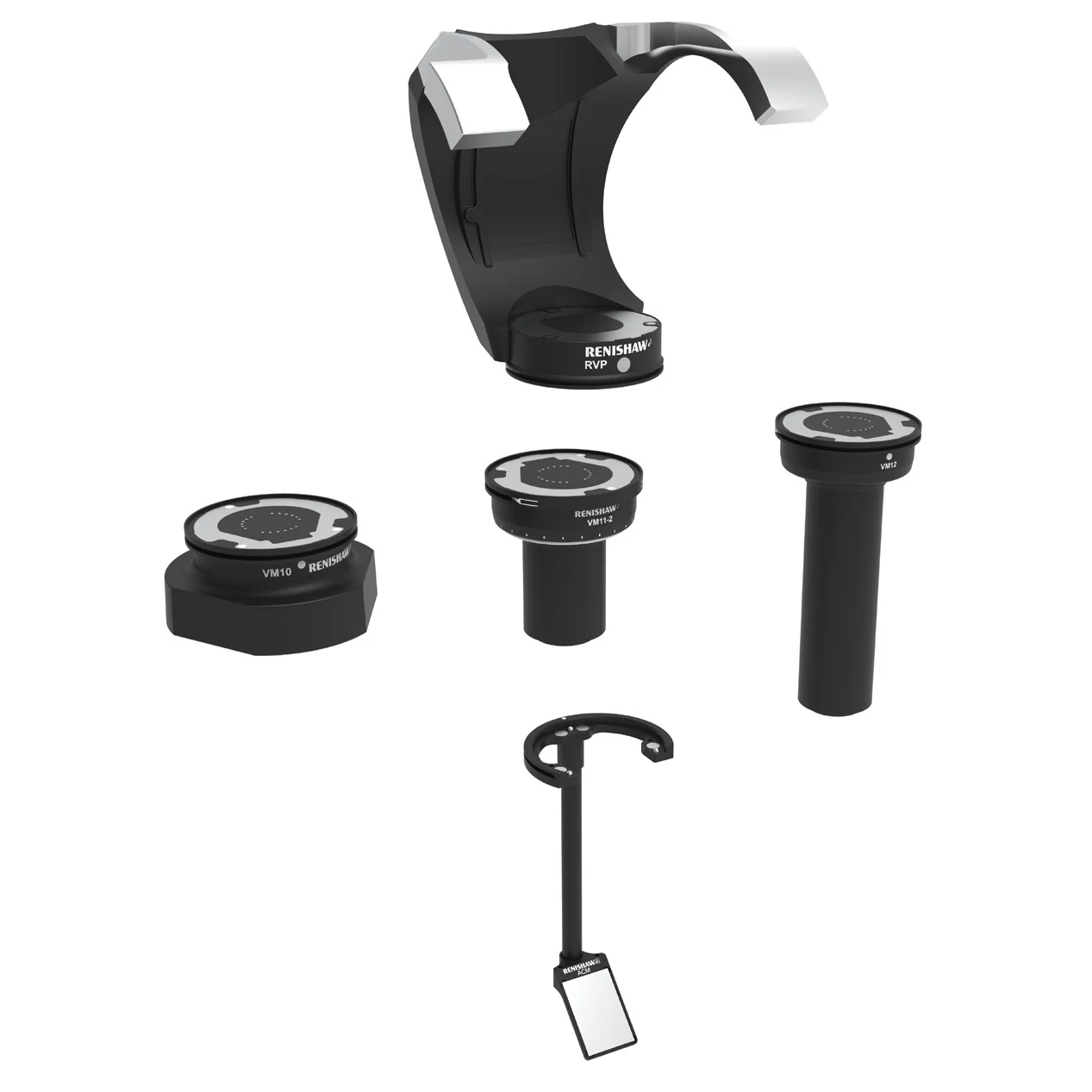

Los módulos VM10, VM11-2 y VM12 permiten elegir el campo de visión según el tamaño del detalle y el acceso.
Visión y palpado
RVP se intercambia con otras sondas REVO; los datos ópticos y táctiles comparten el sistema de coordenadas.
Imágenes para revisión
MODUS procesa y almacena automáticamente las imágenes de inspección para revisarlas y analizarlas después.
DESCRIPCIÓN
Visión y palpado en la misma inspección

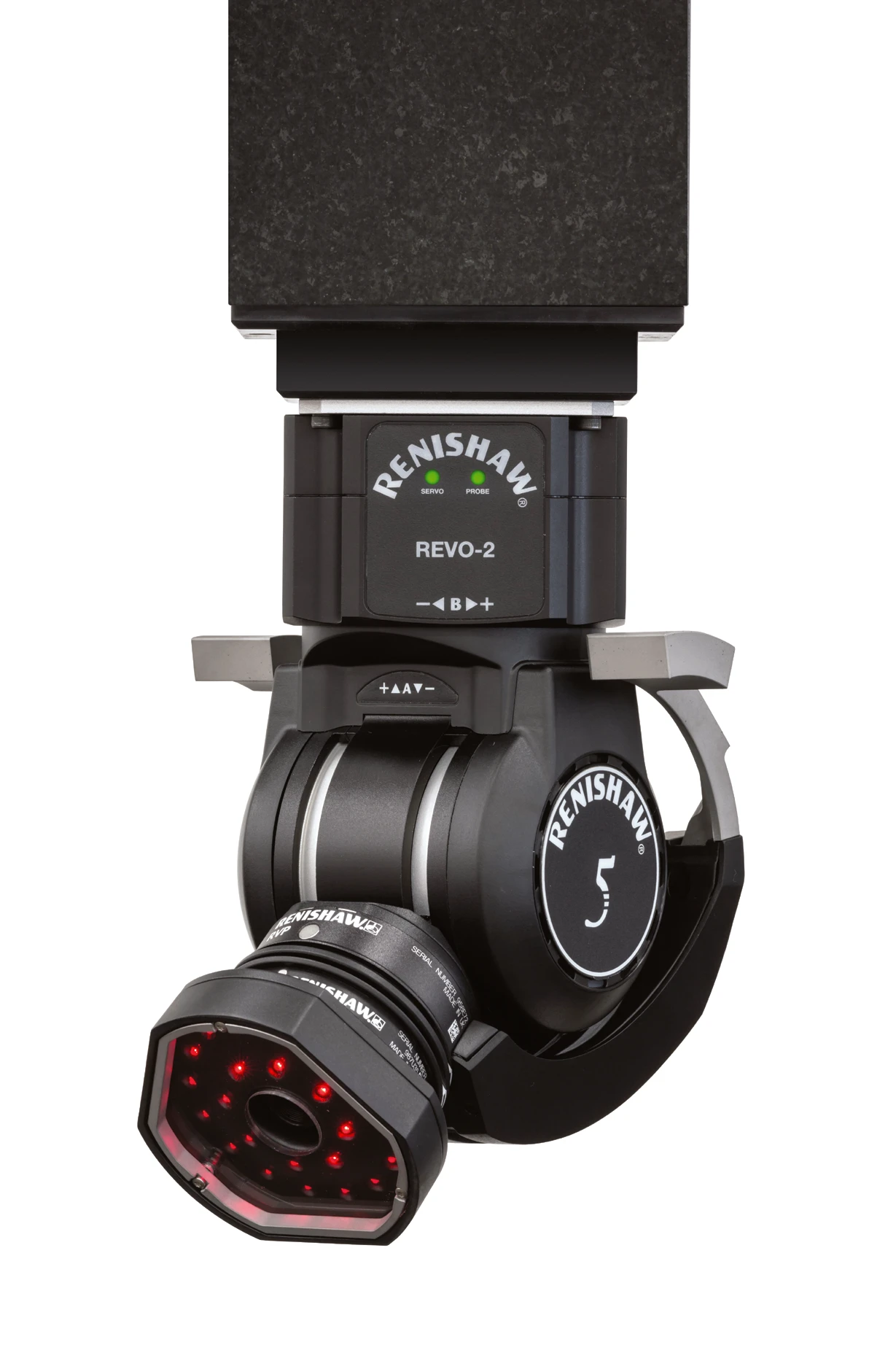

Renishaw RVP es una sonda de visión para medir características sin contacto en una CMM equipada con REVO-2.
El sistema detecta bordes mediante el contraste de la imagen y transforma esos puntos en coordenadas de la pieza a partir de la calibración de las lentes. Permite incorporar a la inspección características pequeñas o de chapa delgada y relacionarlas con las mediciones táctiles de REVO-2. El campo visible, la distancia de trabajo y el tamaño del detalle orientan la elección del módulo óptico.
PROBLEMAS QUE RESUELVE
Medir bordes cuando el contacto o el acceso condicionan el control
RVP atiende controles de chapa delgada, orificios pequeños y bordes interiores mediante una óptica adecuada al detalle. La visibilidad de la característica, la iluminación y el espacio para el sensor orientan la configuración.
Piezas delgadas sensibles al contacto
Cuando el control requiere medir un borde sin tocar la pieza, RVP lo localiza por contraste. VM10 permite inspeccionar chapa delgada, como las carcasas de combustor, conservando la sujeción necesaria para observar la característica.
Orificios pequeños y numerosos
La óptica VM11-2 permite medir los bordes de orificios pequeños por imagen. En agujeros de refrigeración perforados por láser, aporta puntos del contorno para evaluar la característica sin introducir una punta táctil en cada abertura.
Acceso a bordes interiores

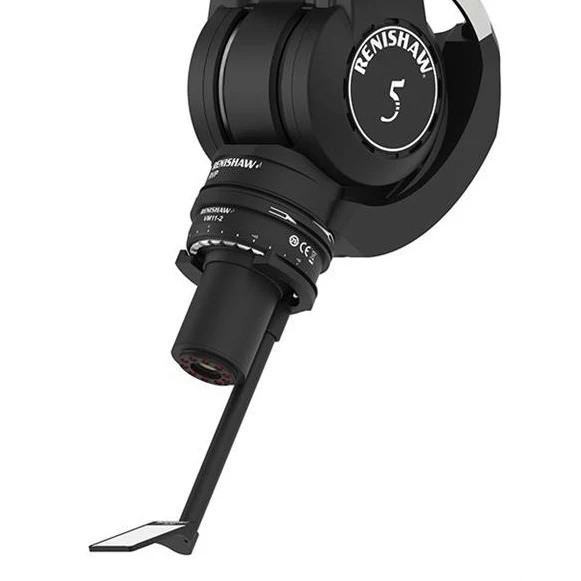

El espejo angular ACM orienta a 90° el campo de visión de VM11-2. Permite observar características interiores de cilindros o estatores; el espacio para el conjunto y la distancia desde el espejo determinan si llega al borde que necesita inspeccionar.
CAPACIDADES
Capacidades de Renishaw RVP
Localizar bordes en coordenadas
El sensor CMOS captura la imagen y la detección de contraste localiza el borde. El modelo de calibración de las lentes transforma esos puntos en coordenadas tridimensionales de la pieza para evaluar la posición de la característica.
Elegir el campo de visión
VM10, VM11-2 y VM12 ofrecen campos de visión y distancias de trabajo diferentes. El tamaño del borde que se necesita capturar y el espacio disponible para la óptica determinan el módulo adecuado.
Combinar visión y palpado
El cambio automático entre RVP y otras sondas REVO permite usar visión y contacto en una misma rutina. Los sensores comparten el sistema de coordenadas, de modo que las características medidas con métodos distintos conservan su relación en la pieza.
Revisar imágenes en MODUS
MODUS configura RVP, procesa las imágenes y las almacena automáticamente para revisión y análisis. El registro conserva la imagen de la característica inspeccionada, mientras la interfaz I++ DME gestiona el sistema REVO-2.
APLICACIONES
Aplicaciones de la visión Renishaw RVP
La visión se aplica a bordes y detalles que deben observarse sin contacto. El tipo de pieza, el tamaño de la característica y la línea de visión definen cómo preparar cada inspección.

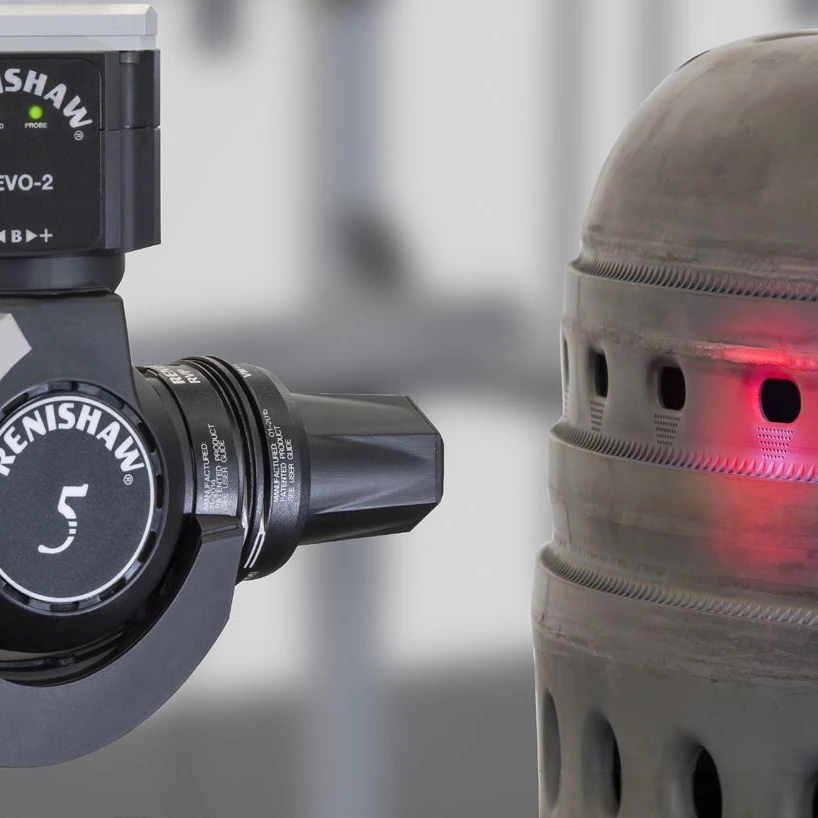

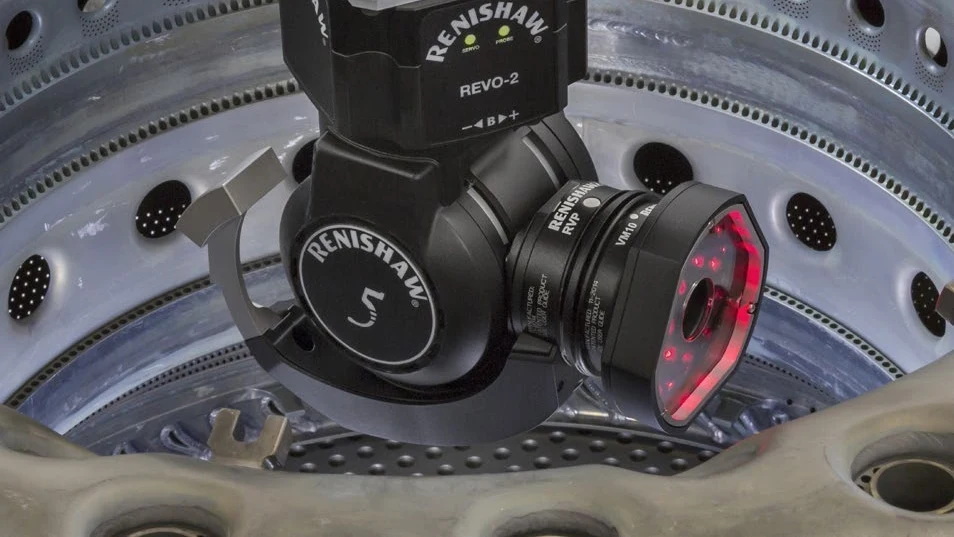

Orificios en carcasas de chapa delgada
Con VM10, la visión mide los bordes de los orificios de una carcasa de combustor. La orientación del cabezal permite observar distintas zonas; el contraste y la fijación de la chapa forman parte de la preparación del control.

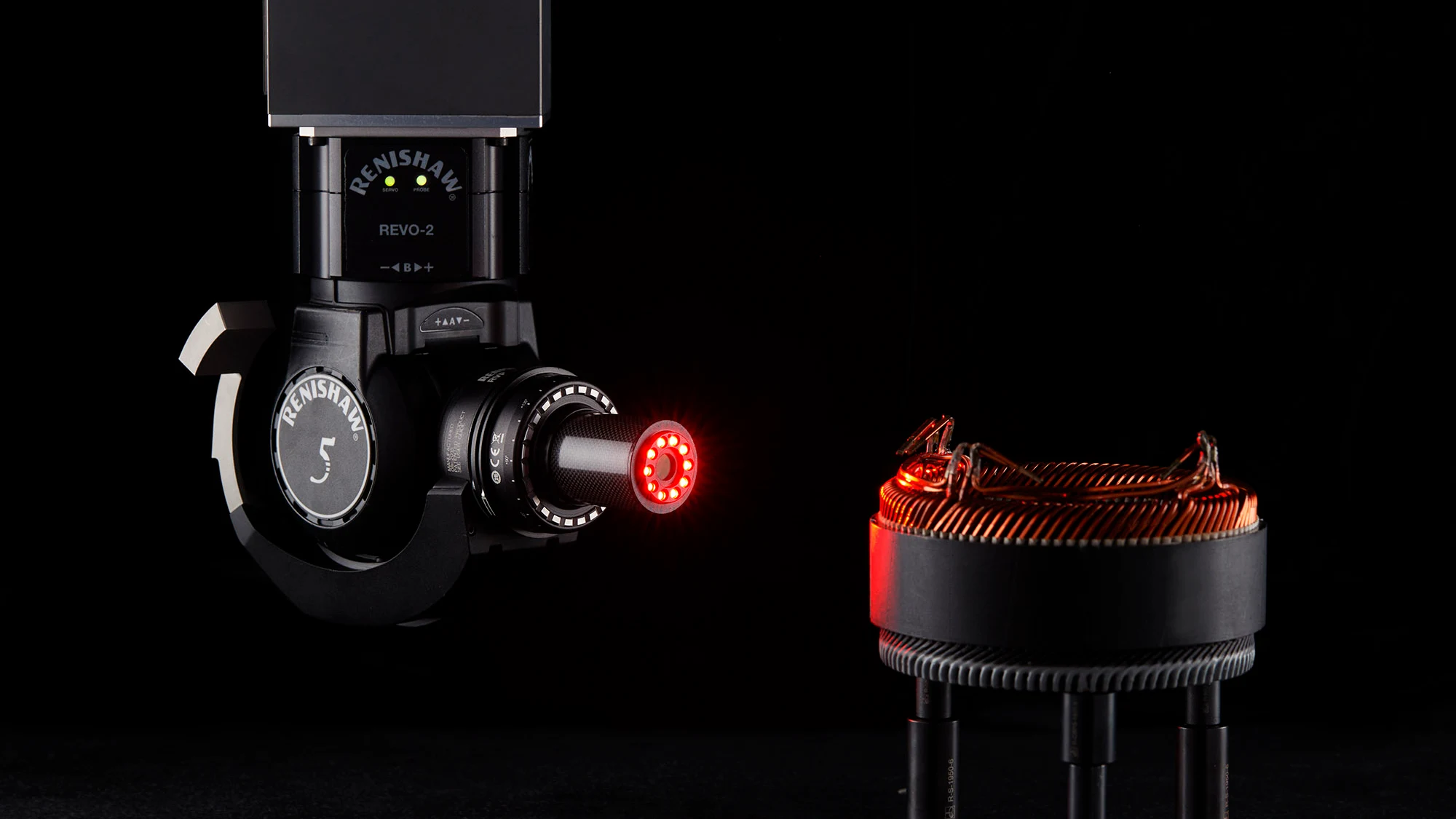

Características de estatores eléctricos
RVP permite inspeccionar por visión características del estator, incluidos conectores y papel aislante. La posición de la óptica se relaciona con la geometría de la pieza; para acceder al interior del alojamiento, la configuración puede incorporar ACM con VM11-2.
Detalles de escala muy pequeña
VM12 permite inspeccionar características de 0,05 mm o mayores. Su campo de visión de 3,1 × 2,5 mm acota el detalle capturado en una exposición; la profundidad de campo de 0,2 mm requiere preparar el enfoque y la posición de la pieza.
CONFIGURACIÓN
Configuración y condiciones de uso
Equipo compatible
RVP requiere una CMM equipada con REVO-2 y una integración compatible de control y software. Comparta la configuración de la máquina y las características del plano para evaluar la incorporación de visión.
Acceso óptico
VM10 tiene campo de visión de 50 × 40 mm y distancia de trabajo de 80 mm; VM11-2, 12,5 × 10 mm y 120 mm; VM12, 3,1 × 2,5 mm y 50 mm. El campo define qué entra en una exposición. Respete también la profundidad de campo, la orientación y la iluminación necesarias para detectar el borde.
Software
Prepare la adquisición en MODUS y los cambios con VPCP para la sonda y VMCP para módulos y ACM. La calibración utiliza VA11, y VA90 adapta el artefacto al espejo ACM. Los puertos RCP TC-2 y RCP2 no son compatibles con RVP: utilice los puertos documentados.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM brinda asesoramiento técnico para relacionar el plano, el tamaño de las características y el acceso óptico con la configuración RVP de su CMM. Puede acompañar la implementación de la solución de metrología, capacitar al equipo y brindar soporte por correo, teléfono o WhatsApp. Comparta la configuración REVO-2, el software y las características que necesita inspeccionar para evaluar un próximo paso concreto.
PREGUNTAS FRECUENTES
Preguntas para evaluar Renishaw RVP
¿Qué equipo necesita Renishaw RVP?
RVP necesita una CMM equipada con el cabezal REVO-2 y una integración compatible de control y software. La configuración de la máquina y las características que requiere medir son el punto de partida para evaluar su incorporación.
¿Cómo elegir entre VM10, VM11-2 y VM12?
Compare tamaño de característica, campo de visión y espacio para mantener la distancia de trabajo. VM10 se documenta para características de 1 mm o mayores; VM11-2, de 0,4 mm o mayores; VM12, de 0,05 mm o mayores. Esos tamaños corresponden a cada módulo, no a una capacidad común de cualquier configuración RVP.
¿RVP reemplaza toda la medición táctil?
La visión resulta útil para bordes visibles, piezas delgadas y orificios pequeños. El sistema REVO permite cambiar entre RVP y otras sondas, y relacionar las mediciones en el mismo sistema de coordenadas. Seleccione el sensor por la característica del plano y el acceso, en lugar de aplicar una sola tecnología a toda la pieza.
¿Qué necesito para observar características interiores?
Evalúe si la óptica tiene línea de observación y espacio suficiente. El espejo angular ACM es compatible con VM11-2 y permite modificar la dirección de observación; utiliza VMCP para sus cambios y VA90 con VA11 para la calibración. Verifique la geometría y la distancia de trabajo de esa configuración.
