THIRD DIMENSION · SOFTWARE DE ANÁLISIS METROLÓGICO
Third Dimension Inspect
Investigue una dimensión puntual sobre el perfil ya capturado, sin preparar una nueva herramienta en SPC3d. Third Dimension Inspect mide distancias y ángulos y contrasta la geometría de GapGun o Vectro con CAD 2D.
- Comparación CAD 2D
- Distancias y ángulos
- Ajustes y exportación
Third Dimension InspectMetrología industrial
Análisis de perfiles 2D
Inspect muestra perfiles capturados por GapGun o Vectro para analizar dimensiones directamente sobre la geometría medida.
Comparación CAD 2D
Superponga el perfil medido con una referencia CAD 2D en formato IGES.
Distancias y ángulos
Mida distancias y ángulos directamente sobre el perfil capturado.
Ajustes y exportación
Ajuste líneas o círculos y exporte la imagen anotada en PNG o mediante impresión.
DESCRIPCIÓN
¿Qué es Third Dimension Inspect?

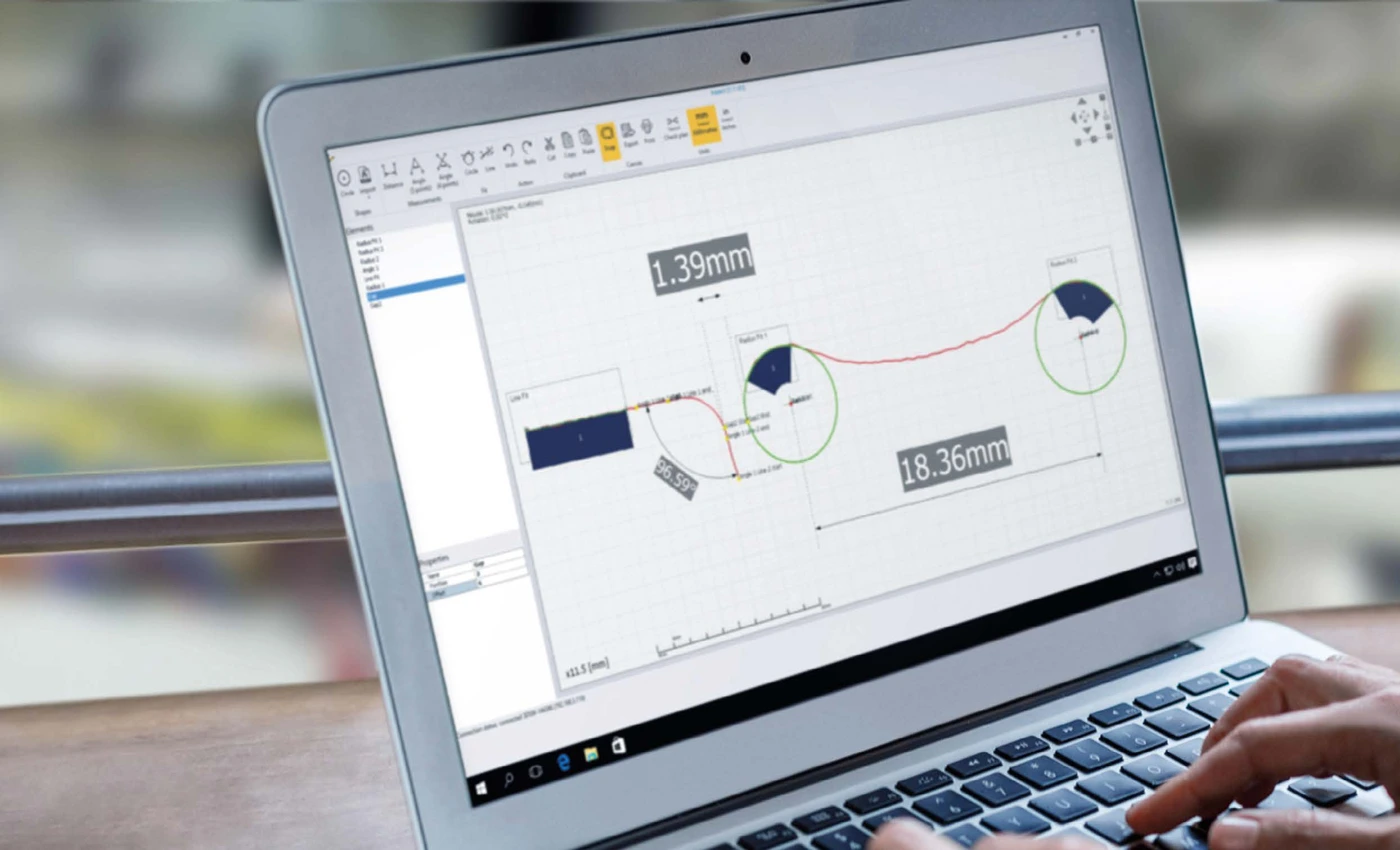

Inspect es el entorno de análisis interactivo de perfiles de Third Dimension. Sobre los datos capturados por GapGun o Vectro se pueden marcar puntos, medir distancias y ángulos y ajustar entidades geométricas.
Inspect resulta útil para verificaciones puntuales de perfiles de álabes, discos de compresor y otras geometrías capturadas con GapGun o Vectro.
PROBLEMAS QUE RESUELVE
¿Qué permite resolver Third Dimension Inspect?
Al revisar una pieza fuera de una rutina configurada, Inspect permite abrir el perfil medido, situar marcadores y definir controles manuales sin preparar una herramienta nueva en SPC3d.
Comprobar una dimensión puntual

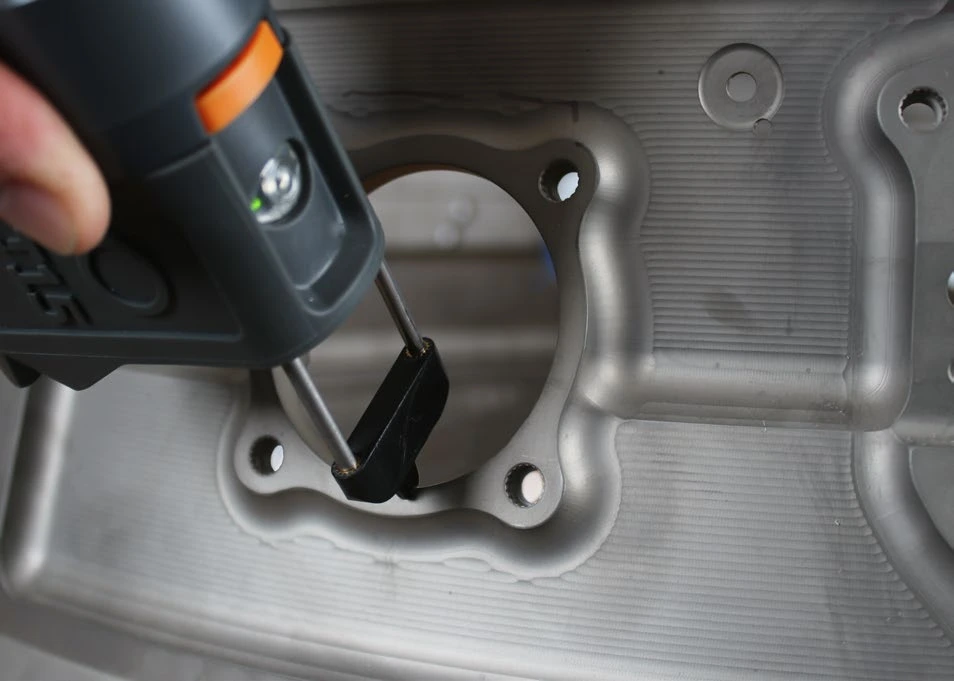

Seleccione puntos del perfil capturado y mida la distancia que necesita revisar, sin configurar antes una herramienta en SPC3d.
Interpretar curvas y cambios de dirección

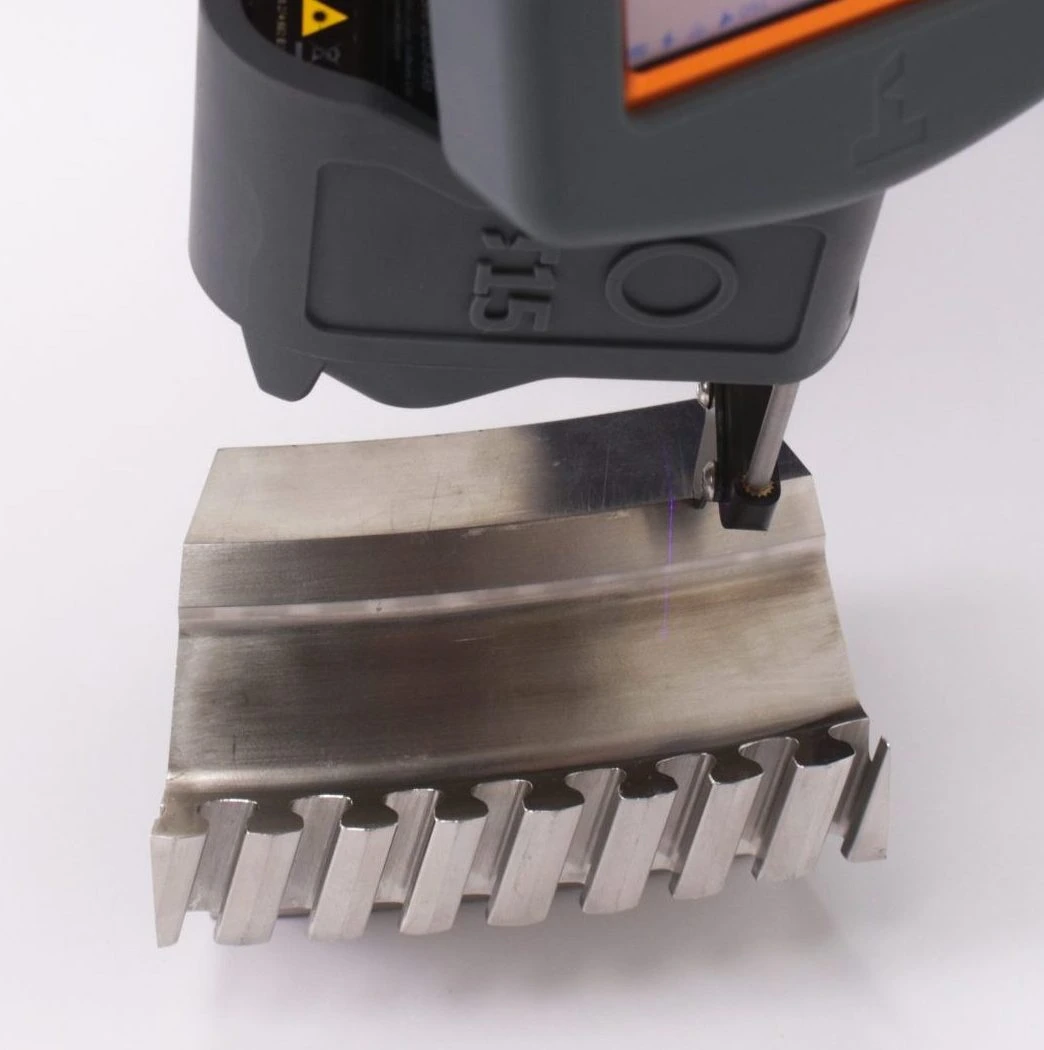

Los ajustes de línea o círculo y las medidas de ángulo ayudan a evaluar la geometría que forma el perfil.
Compartir el perfil con sus medidas
Exporte la vista anotada en PNG o imprímala para que la geometría y las dimensiones puedan revisarse juntas.
CAPACIDADES
¿Qué funciones incluye Third Dimension Inspect?
Las funciones de Inspect se concentran en el análisis manual de perfiles 2D; la vista permite medir, comparar y anotar sin convertir el control en una rutina automatizada.
Análisis de perfiles 2D

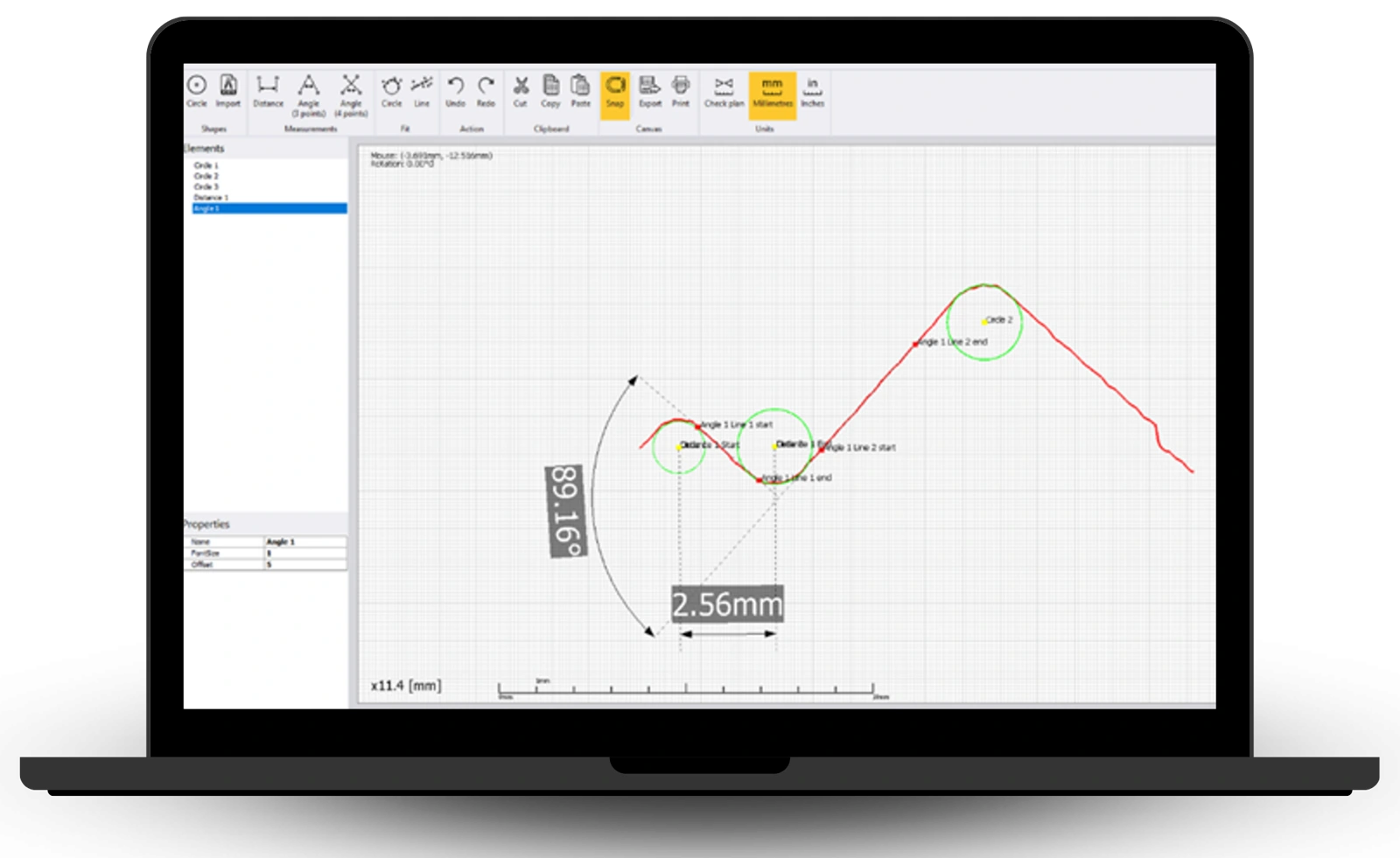

El espacio de trabajo combina la vista del perfil 2D con herramientas para distancia, ángulos de tres o cuatro puntos y ajuste de líneas y círculos.
Comparación CAD 2D
Utilice una referencia CAD 2D en formato IGES o un círculo para contrastar la forma del perfil medido con el nominal.
Distancias y ángulos
Defina distancias y ángulos de tres o cuatro puntos sobre la geometría capturada, en milímetros o pulgadas.
Ajustes y exportación
Ajuste líneas o círculos sobre el perfil, deshaga o rehaga ediciones y comparta la vista anotada como PNG o mediante impresión.
APLICACIONES
¿Dónde se aplica Third Dimension Inspect?
Para investigar una zona concreta de un álabe o un disco de compresor, seleccione las dimensiones del perfil que necesita revisar y, si dispone de ella, la referencia CAD 2D.
Revisión manual después de la captura

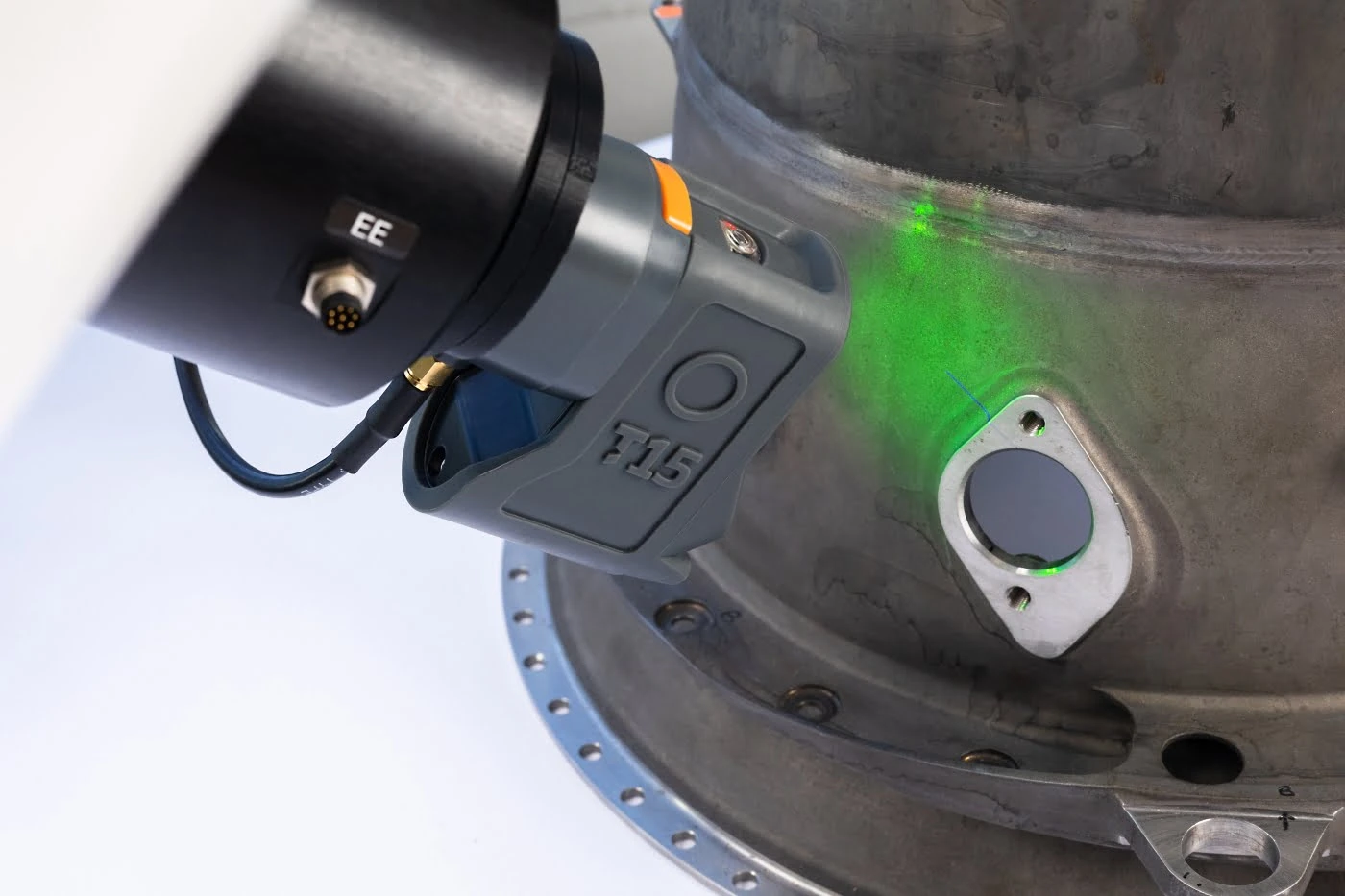

Abra un perfil de GapGun o Vectro y defina los controles que necesita investigar en esa medición.
Comparación con el diseño 2D
Superponga un archivo CAD IGES 2D sobre el perfil medido para contrastar la forma capturada con su referencia.

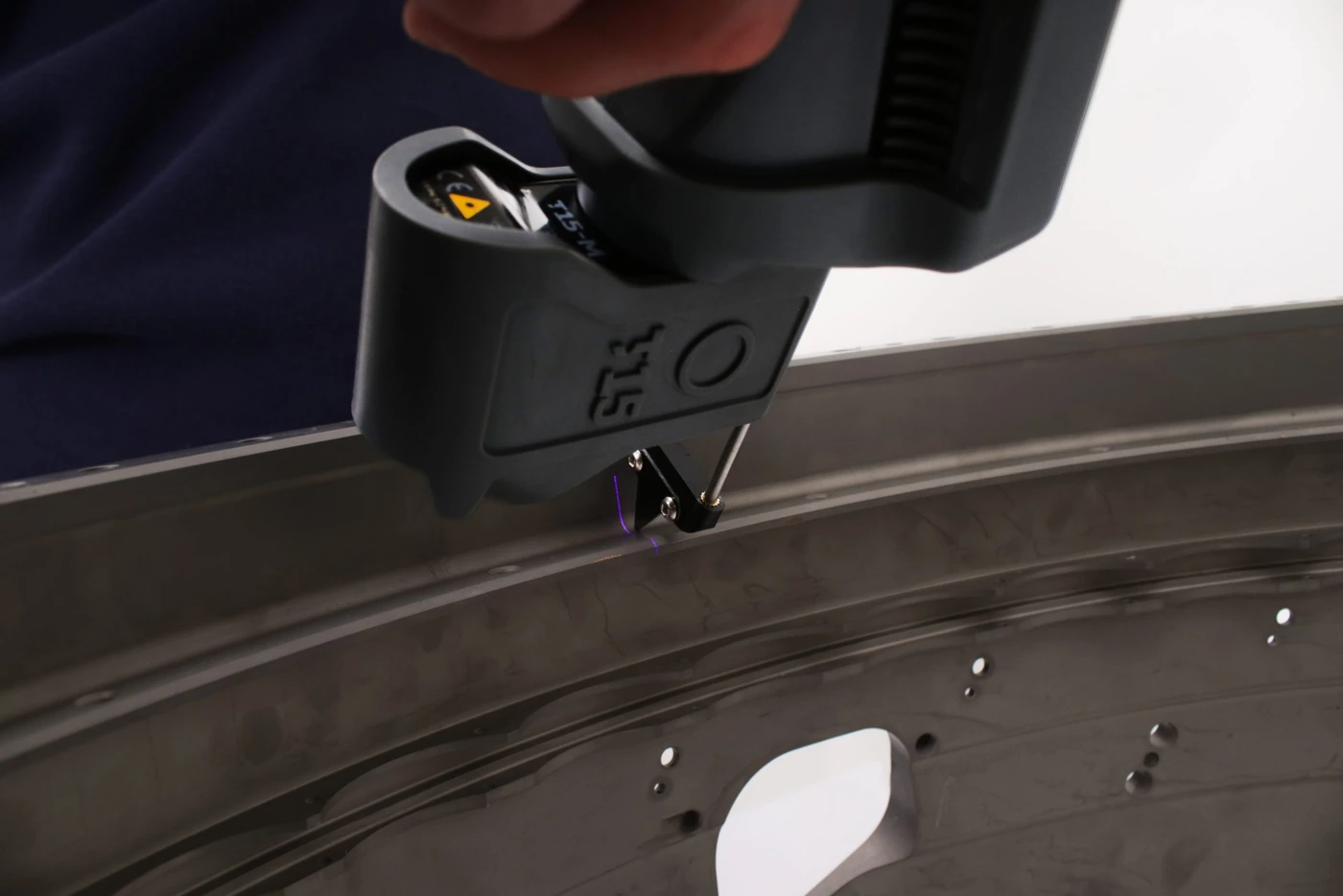

Evaluación de perfiles complejos
En perfiles de álabes o discos de compresor, mida las zonas de interés con herramientas de distancia, ángulo y ajuste geométrico.
CONFIGURACIÓN
¿Con qué equipos trabaja Third Dimension Inspect?
Para usar Inspect, identifique el sistema GapGun o Vectro que captura el perfil, la referencia CAD 2D si corresponde y el formato en que se compartirá el análisis.
Equipos compatibles
Compruebe la compatibilidad del colector GapGun o Vectro y de su software de sistema con Inspect.
Flujo de control
Seleccione los puntos del perfil que definen la distancia, el ángulo o el ajuste geométrico que quiere revisar.
Integración de datos
Prepare el archivo IGES 2D para comparación CAD y elija una salida PNG o de impresión para documentar la vista.
ACOMPAÑAMIENTO
Su proyecto, con el respaldo de MultiCAM
MultiCAM acompaña su proyecto con Third Dimension Inspect para analizar perfiles de medición desde la elección de la solución hasta su uso cotidiano, con asesoramiento, capacitación y soporte conectados a la aplicación de su equipo.
Asesoramiento para decidir
Revisamos el uso de GapGun o Vectro y el perfil que necesita analizar para orientar el flujo de inspección.
Capacitación personalizada
Adaptamos la capacitación presencial o remota al análisis de perfiles, comparación CAD 2D y exportación de resultados.
Soporte técnico cercano
Atendemos consultas técnicas por correo, teléfono o WhatsApp durante la implementación y el uso de Inspect.
Experiencia desde 1995
Relacionamos la captura de perfiles con el control dimensional y la información que requiere producción.
PREGUNTAS FRECUENTES
Preguntas sobre Third Dimension Inspect
Medición interactiva de perfiles, comparación CAD 2D y salida de resultados.
¿Qué es Third Dimension Inspect?
Third Dimension Inspect es software de análisis manual de perfiles 2D medidos con GapGun o Vectro. Permite calcular dimensiones, comparar con CAD 2D y exportar la vista anotada.
¿Qué puede medirse sobre un perfil?
Abra el perfil capturado y defina marcadores sobre las zonas que necesita evaluar. Calcule distancias y ángulos, ajuste líneas o círculos y compare con el perfil CAD IGES 2D cuando exista una referencia.
¿Qué datos y equipos necesita Inspect?
Compruebe la compatibilidad del colector GapGun o Vectro y de su software de sistema con Inspect. Seleccione los puntos del perfil que definen la distancia, el ángulo o el ajuste geométrico que quiere revisar. Prepare el archivo IGES 2D para comparación CAD y elija una salida PNG o de impresión para documentar la vista.
Consulte por Third Dimension Inspect
Indique el sistema de medición, la geometría del perfil y el análisis que necesita para orientar la implementación de Inspect.
