SHINING 3D Mesa giratoria de doble eje
La mesa giratoria automática de doble eje SHINING 3D posiciona piezas durante la captura para ampliar la cobertura del escaneo desde diferentes ángulos.
- Rotación e inclinación automáticas
- Escaneo multiángulo
- Captura de piezas por lotes
SHINING 3D Mesa giratoria de doble ejeAccesorio para escaneo 3D
Dos movimientos automáticos
Combina rotación e inclinación para mostrar distintas caras de la pieza al escáner.
Control desde el software
La secuencia de escaneo multiángulo se inicia con un clic en el software de captura.
Captura complementaria
La función Add-scan permite adquirir datos adicionales en las zonas que faltan.
Varios objetos por captura
El flujo admite segmentación de regiones y exportación individual de los objetos escaneados.
DESCRIPCIÓN
Mesa giratoria automática de doble eje para escaneo multiángulo

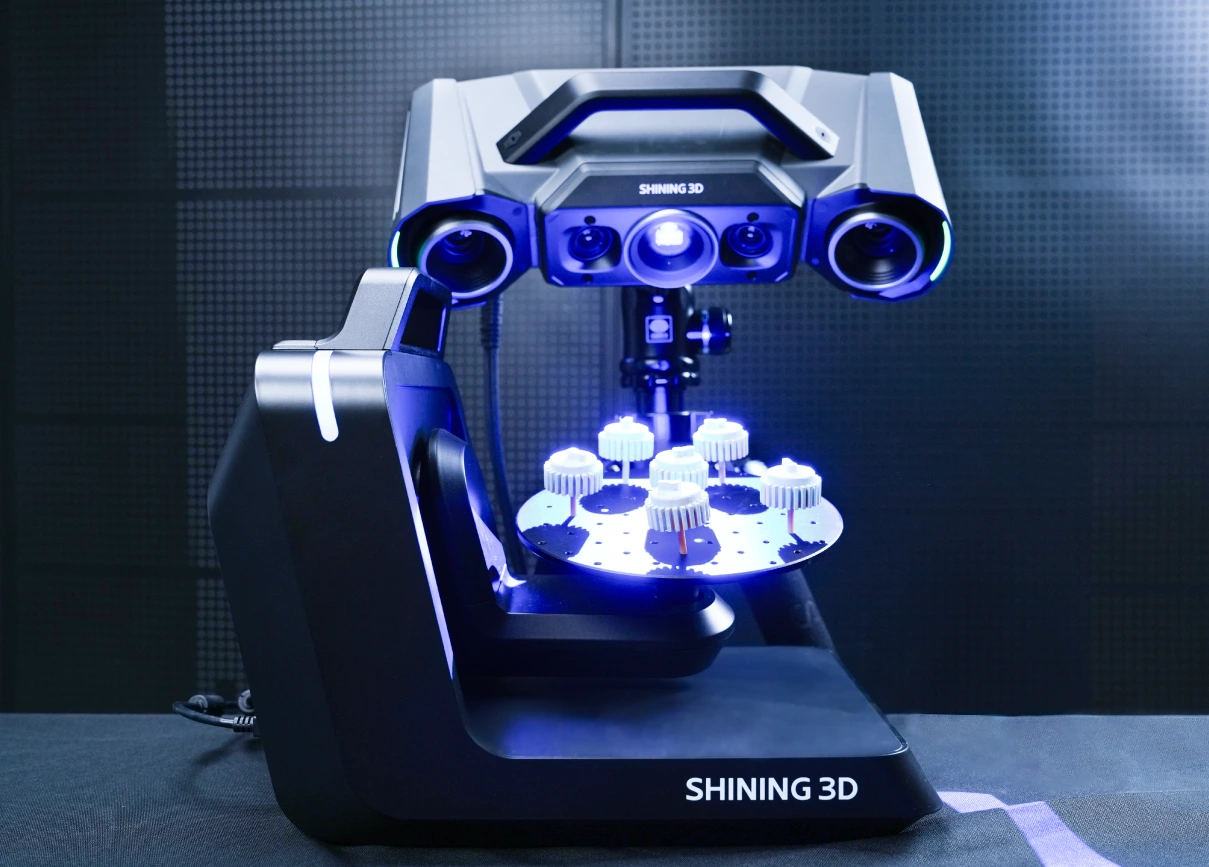

La mesa giratoria automática de doble eje SHINING 3D combina rotación e inclinación para exponer distintas superficies de una pieza ante un sistema de inspección 3D de alta precisión. El movimiento se controla desde el software de escaneo y permite capturar varios ángulos sin reposicionar manualmente la pieza en cada vista.

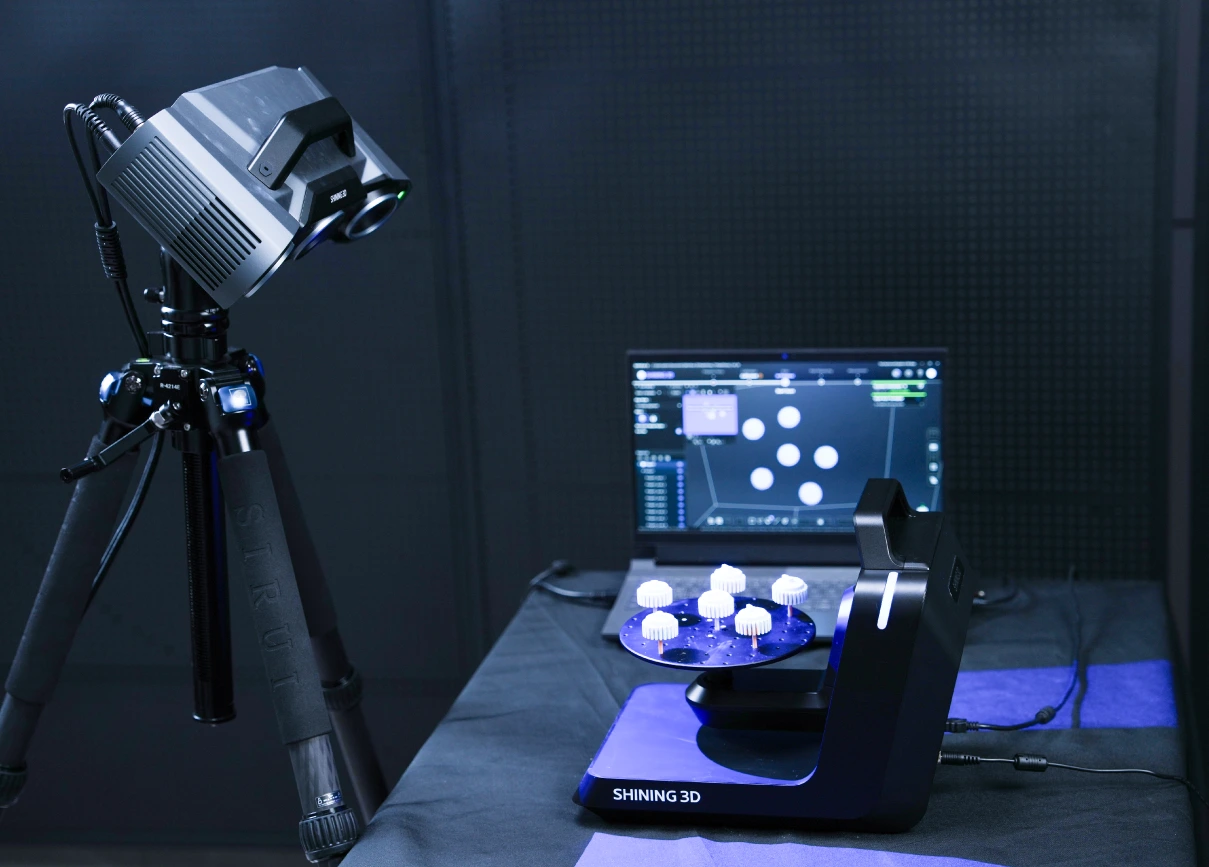

En un puesto de captura con escáner fijo, la mesa cambia la orientación del objeto mientras el software reúne los datos. El flujo admite captura complementaria de zonas faltantes y escaneo de varios objetos, con segmentación de regiones y exportación por objeto. Estas funciones resultan útiles para digitalizar componentes pequeños y preparar sus geometrías para inspección.
OptimScan Q12/Q9 y OptimScan Q12/Q9 HD ofrecen esta mesa como un accesorio opcional con capacidad de carga de hasta 3 kg. La mesa aporta movimiento; la captura y la evaluación dimensional dependen del sistema de escaneo y del software que se utilicen. OptimScan también admite otra mesa automática de hasta 20 kg en su configuración semiautomatizada.
PROBLEMAS QUE RESUELVE
Capturar distintas caras sin reposicionar en cada vista
Una sola orientación puede dejar superficies fuera de la visión del escáner. Los dos ejes y las funciones de captura complementaria permiten trabajar sobre la cobertura de la pieza y la separación de los objetos del lote.
Cambios manuales de orientación
La rotación y la inclinación automáticas presentan nuevas caras al escáner dentro de la misma secuencia. El operador no necesita cambiar a mano la posición de la pieza para cada ángulo programado.
Zonas que faltan en la captura

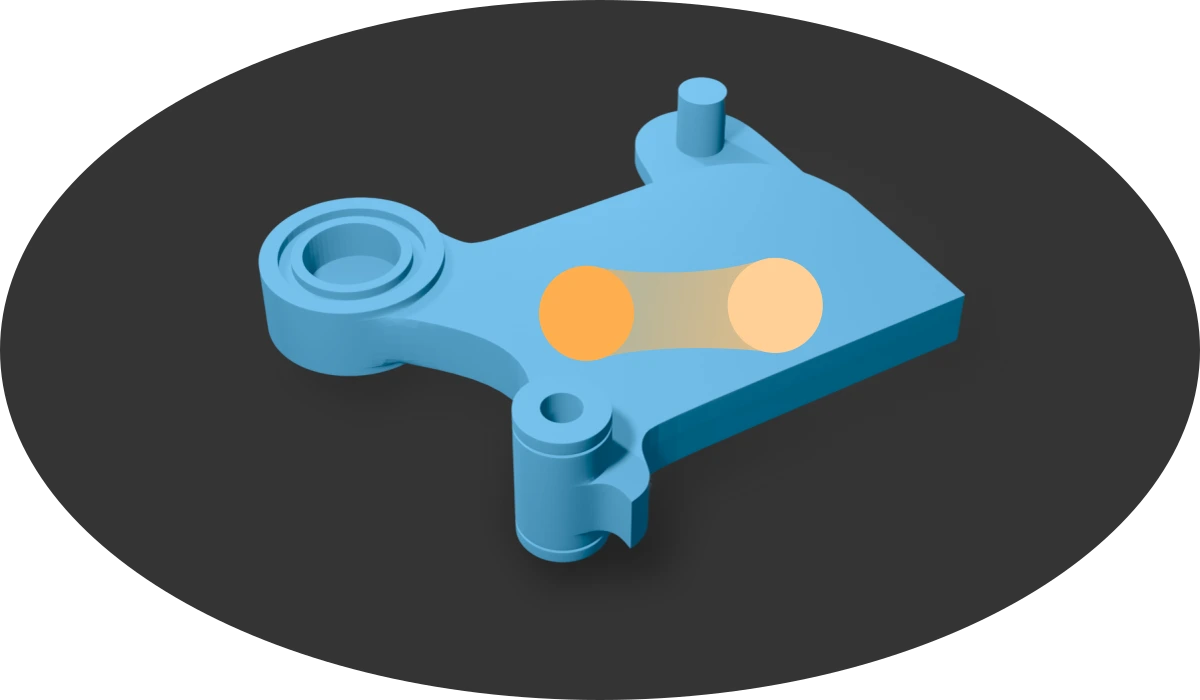

Add-scan permite completar regiones con datos insuficientes. La planificación de capturas adicionales utiliza el movimiento de la mesa para registrar nuevos ángulos del objeto.
Separar piezas de un mismo lote
El escaneo simultáneo de varios objetos admite segmentación de regiones y exportación por objeto. Cada componente puede continuar por separado hacia el trabajo de inspección o procesamiento.
CAPACIDADES
Movimientos y funciones del flujo automatizado
La mesa posiciona el objeto; el software coordina la captura, la unión de vistas y la separación de los datos. Conviene distinguir estas funciones para elegir el puesto de escaneo adecuado.
Rotación e inclinación
Los dos ejes cambian la orientación de la pieza respecto del escáner fijo. Así se registran superficies que una única vista frontal no muestra.
Inicio desde el software
El escaneo automático multiángulo se inicia con un clic. La mesa ejecuta la secuencia de movimiento integrada al proceso de captura.

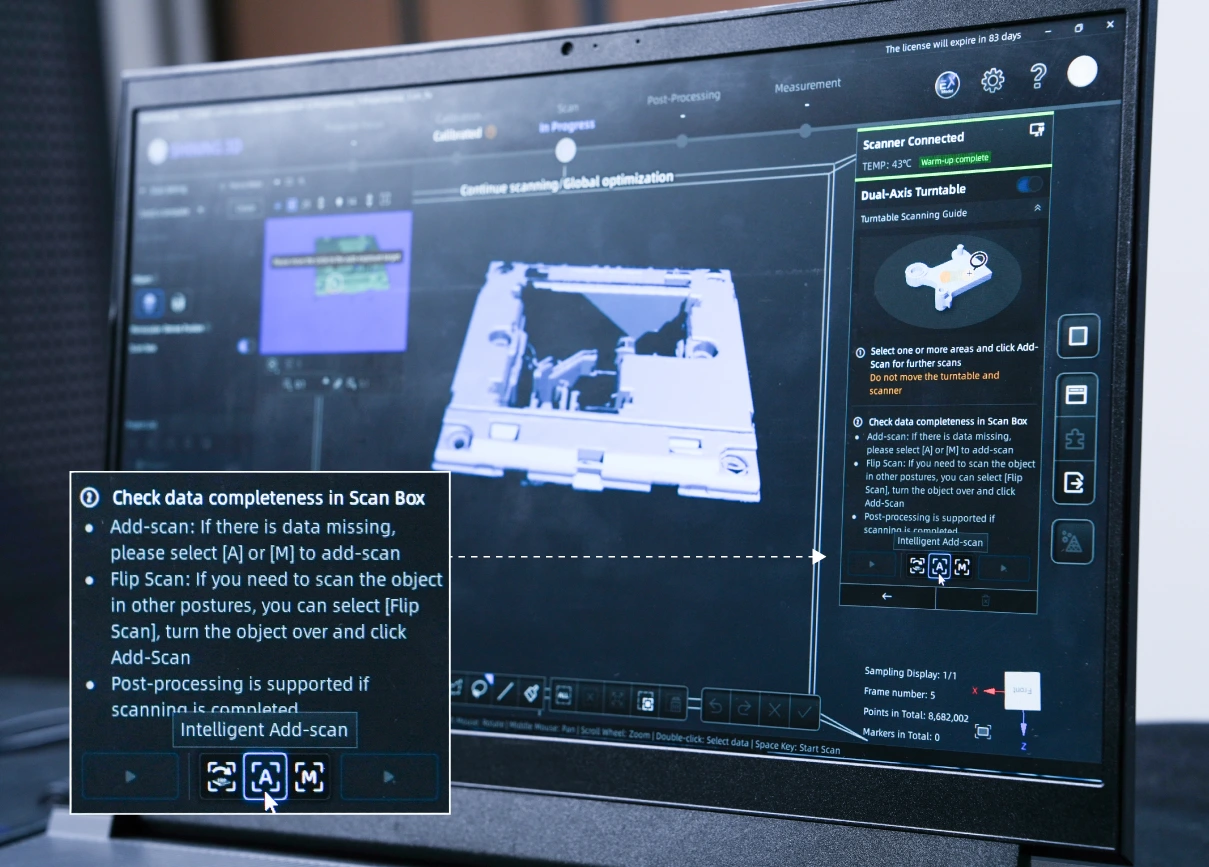

Add-scan inteligente
El flujo permite planificar y adquirir capturas adicionales para las zonas que faltan. Los nuevos datos amplían la cobertura del objeto digitalizado.
Alineación tras invertir la pieza
El flujo admite invertir la orientación de la pieza y alinear las nuevas capturas automáticamente. Esto permite registrar caras que permanecían apoyadas u ocultas en la primera posición.
Segmentación y exportación
Cuando se capturan varios objetos, se pueden definir regiones y exportar cada uno de forma independiente. El resultado no tiene que conservarse como un único conjunto de piezas.
Diseño transportable
La construcción de la mesa reúne el mecanismo de movimiento en una unidad transportable. Puede formar parte de un puesto con un sistema de inspección 3D de alta precisión en un taller de producción.
APLICACIONES
Digitalización de componentes pequeños y lotes
El flujo puede concentrarse en una pieza individual, varias piezas colocadas en la plataforma o superficies que requieren una segunda orientación. El peso y la geometría del objeto condicionan la configuración.
Una pieza con varias caras
Rotación e inclinación para digitalizar un componente desde diferentes ángulos. Las capturas complementarias permiten ampliar los datos en regiones que no quedaron cubiertas en la primera secuencia.
Lotes de piezas pequeñas
Captura simultánea de varios componentes colocados sobre la plataforma. La segmentación de regiones y la exportación por objeto permiten conservar una geometría independiente para cada pieza.
Caras ocultas en el apoyo
La pieza puede invertirse para registrar superficies que no eran visibles en la primera posición. El flujo de alineación automática reúne las nuevas vistas con la captura anterior.
Relacionar el escaneo con inspección y metrología industrial
CONFIGURACIÓN
Compatibilidad, carga y condiciones del puesto
La elección de la mesa depende del sistema de captura y de las piezas que se van a colocar sobre ella. Los datos de carga y calibración deben corresponder a la configuración concreta.
Sistemas OptimScan compatibles
OptimScan Q12/Q9 y OptimScan Q12/Q9 HD incluyen la mesa de doble eje entre sus accesorios opcionales. La integración utiliza el software de escaneo del sistema.
Carga de hasta 3 kg
La mesa de doble eje para estas familias admite hasta 3 kg. OptimScan también ofrece otra mesa automática de hasta 20 kg para su configuración semiautomatizada.
Alineación mediante la mesa
La alineación mediante la mesa requiere calibrar su posición respecto del escáner. La referencia se conserva mientras no se muevan el escáner ni la mesa.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM lo acompaña en la selección e integración de la mesa al puesto de escaneo. La consulta técnica relaciona el sistema OptimScan, el peso y la geometría de las piezas con el flujo de captura que necesita su equipo.
Asesoramiento para decidir
Analizamos su aplicación, el escáner utilizado y las piezas previstas para orientar la selección del accesorio y la configuración del puesto.
Implementación del flujo
Acompañamos la integración del equipo y del software para trabajar con el posicionamiento automático, la captura multiángulo y los datos que necesita procesar.
Capacitación personalizada
Formación presencial o remota, adaptada a su equipo, sobre el flujo de captura y las funciones que intervienen en su aplicación. Las capacitaciones de MultiCAM entregan certificado.
Soporte técnico cercano
Un canal de consulta por correo, teléfono o WhatsApp para abordar dudas técnicas durante el uso del sistema y continuar el trabajo de su equipo.
PREGUNTAS FRECUENTES
Preguntas sobre la mesa giratoria de doble eje
Compatibilidad, carga y cobertura son los criterios que permiten decidir si este accesorio encaja en su aplicación de escaneo.
¿Qué movimientos y capacidad de carga ofrece?
La mesa de doble eje combina rotación e inclinación, por lo que puede cambiar tanto el ángulo alrededor de la pieza como su orientación frente al escáner. Para OptimScan Q12/Q9 y OptimScan Q12/Q9 HD, este accesorio admite hasta 3 kg. Otra mesa automática de hasta 20 kg forma parte de la configuración semiautomatizada de esos equipos.
¿Con qué equipos se ofrece como accesorio?
La mesa automática de doble eje está indicada como accesorio opcional para OptimScan Q12/Q9 y OptimScan Q12/Q9 HD. El movimiento y la secuencia de captura se integran al software de escaneo de estas familias.
¿Se pueden escanear varias piezas a la vez?
Sí. El flujo admite varios objetos sobre la mesa, segmentación de regiones y exportación por objeto. La configuración debe respetar la capacidad de carga de la mesa y permitir que el escáner registre las superficies de cada componente.
¿Cómo se capturan las caras que quedan ocultas?
La rotación y la inclinación muestran distintos ángulos, y Add-scan permite adquirir datos adicionales de zonas faltantes. Cuando una cara queda apoyada u oculta, el flujo admite invertir la pieza y alinear automáticamente la nueva captura con los datos anteriores. En el flujo de OptimScan Q12, la captura complementaria requiere al menos cuatro marcadores comunes.
¿Cuándo necesita calibración la mesa de doble eje?
La alineación mediante la mesa requiere calibrar su posición respecto del escáner. La referencia se conserva mientras no se muevan el escáner ni la mesa. OptimScan Q12 también admite alineación por marcadores y por marcadores globales.
¿Necesita automatizar el escaneo de piezas pequeñas?
Comparta el sistema de escaneo, el peso y las dimensiones de sus piezas para evaluar la mesa giratoria de doble eje y el flujo de captura con MultiCAM.
