SHINING 3D · INSPECCIÓN 3D AUTOMÁTICA
AUTOSCAN INSPEC2 PARA INSPECCIÓN 3D

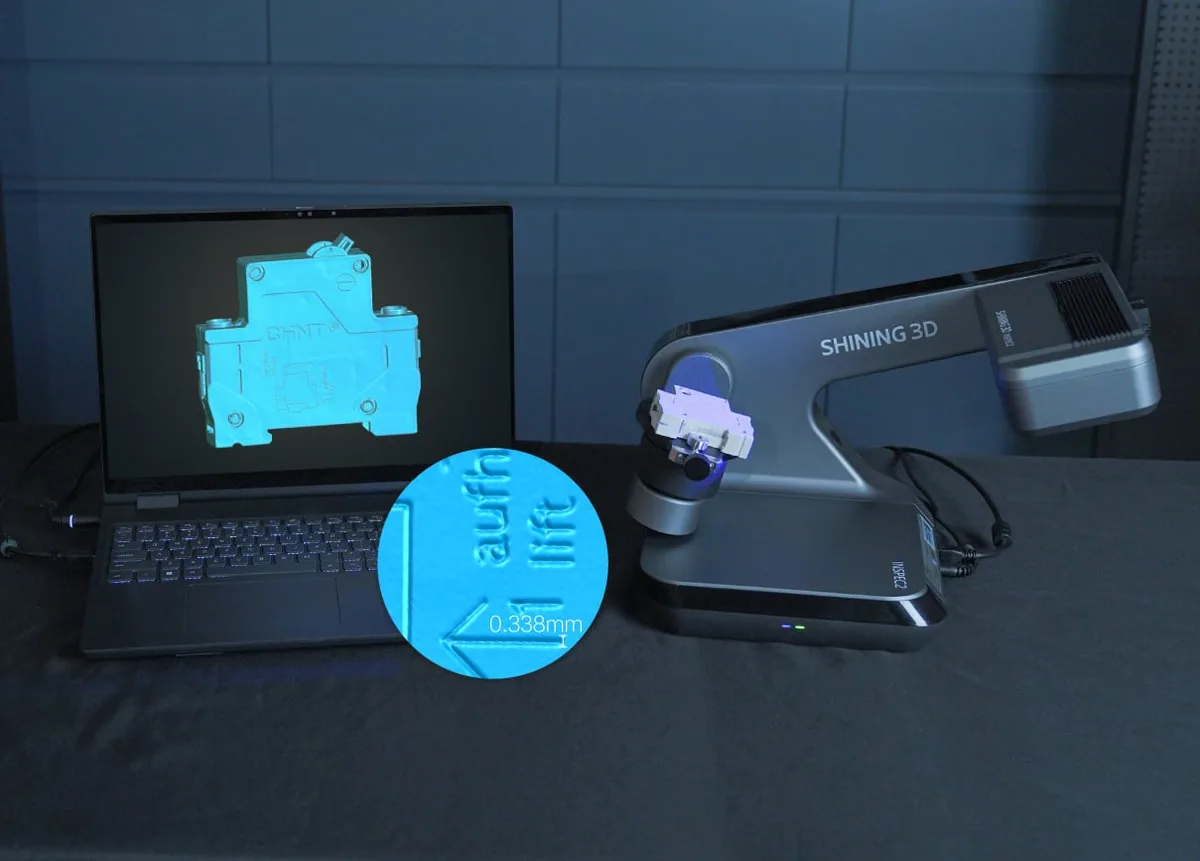

AutoScan Inspec2 digitaliza piezas pequeñas sobre una mesa automática de tres ejes. Captura geometría y color para inspección o documentación, con una exactitud de escaneado de 0,01 mm.
- Mesa giratoria automática de tres ejes
- Exactitud declarada de 0,01 mm
- Captura de geometría y color

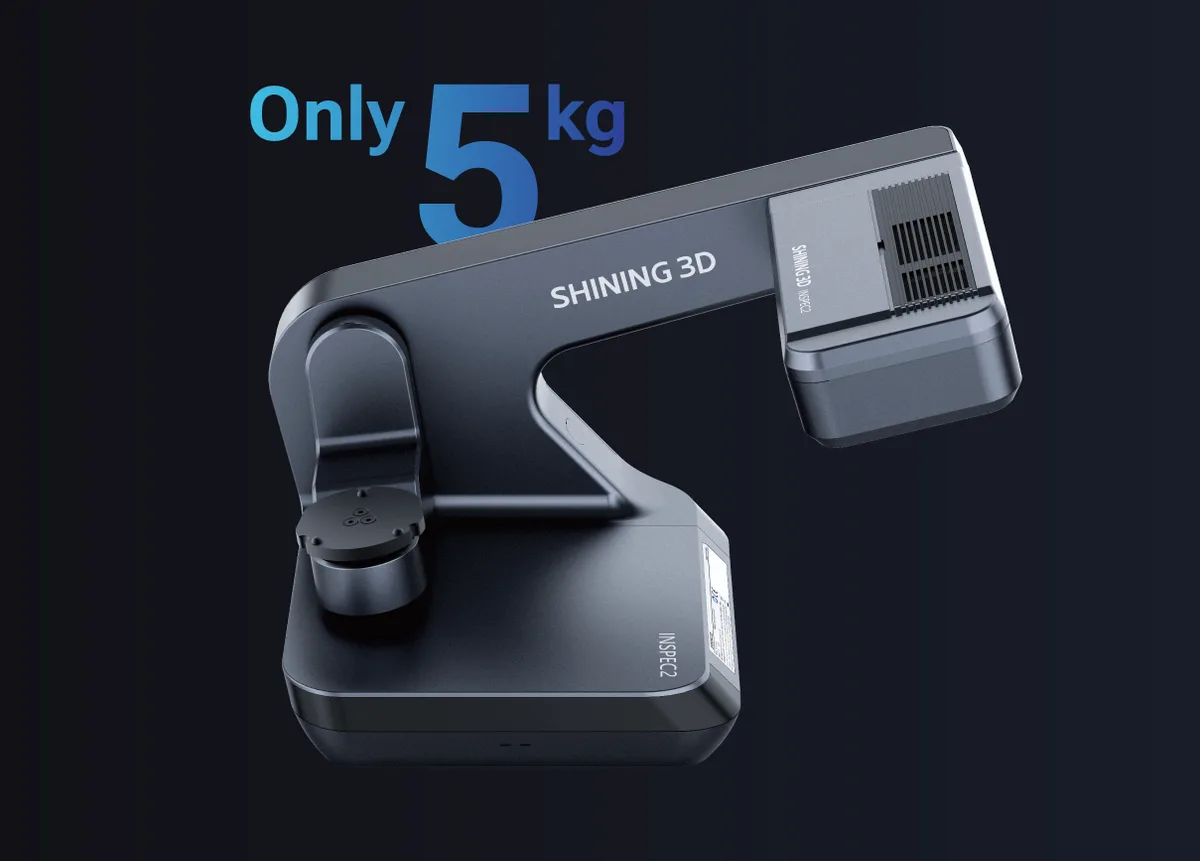

AUTOSCAN INSPEC2 PARA INSPECCIÓN 3DEscáner 3D de sobremesa
Captura multiángulo
La mesa de tres ejes mueve la pieza durante la secuencia automática de escaneo.
Dos cámaras de 5 MP
La óptica adquiere detalle en piezas pequeñas y geometrías complejas.
Textura a color
El módulo de color registra la apariencia cuando el resultado la requiere.
Datos de inspección
El flujo puede continuar en SHINING3D Inspect o software de análisis compatible.
DESCRIPCIÓN
Cómo digitaliza AutoScan Inspec2
AutoScan Inspec2 combina una mesa giratoria de tres ejes con un sistema de cámaras de 2 × 5 MP. La pieza se coloca en la plataforma y el equipo captura diferentes vistas en una secuencia automática, con menos manipulación entre tomas.
Su campo de captura de 140 × 90 × 80 mm está orientado a piezas pequeñas. La luz LED azul y la distancia entre puntos de 0,05 mm permiten registrar detalles para inspección. La exactitud de escaneado es de 0,01 mm.
UltraScan incorpora calibración automática, selección de regiones para un escaneo adicional y un modo para capturar la otra cara de la pieza. Los datos pueden exportarse en STL, OBJ o PLY y continuar hacia inspección o modelado según el software elegido.
PROBLEMAS QUE RESUELVE
Registrar detalles de piezas pequeñas con menos manipulación
Las geometrías compactas y complejas exigen varias vistas, detalle de superficie y un flujo de captura consistente. La mesa automatizada y el software de AutoScan Inspec2 ayudan a reunir esos datos.
Acceso desde varios ángulos
La mesa de tres ejes orienta la pieza para capturar zonas que una sola vista no alcanza a describir.
Detalle de componentes pequeños
Las dos cámaras de 5 MP y el campo de visión de 140 × 90 × 80 mm están orientados a componentes de tamaño reducido.
Continuidad del modelo digital
UltraScan permite seleccionar áreas para escaneo adicional y combinar datos de ambas caras de un objeto.
CAPACIDADES
Captura automática, detalle y color
La mesa de tres ejes organiza las vistas de la pieza y UltraScan reúne la captura, la calibración automática y el escaneo adicional. El módulo de textura permite conservar también la apariencia de color cuando el trabajo la requiere.
Mesa giratoria de tres ejes
Automatiza la toma de vistas alrededor de la pieza para reducir la intervención manual durante el escaneo.
Exactitud de 0,01 mm
AutoScan Inspec2 ofrece una exactitud de escaneado de 0,01 mm para inspección de piezas pequeñas.
Captura a color
El módulo de textura registra información de color además de la geometría 3D.
Software UltraScan
Incluye calibración automática, modo multiobjeto y escaneo de la cara opuesta con unión de datos.
APLICACIONES
Aplicaciones de AutoScan Inspec2
El equipo resulta pertinente cuando la pieza cabe en su campo de captura y el trabajo exige geometría detallada, inspección o documentación visual.
Componentes electrónicos
Permite digitalizar conectores y componentes pequeños para revisar geometría o documentar detalles físicos.
Inspección dimensional
La malla adquirida puede continuar en SHINING3D Inspect, Geomagic Control X o PolyWorks para compararla con una referencia.
Modelos con textura
La captura de color aporta información de apariencia para documentación, diseño y archivo digital.
Ingeniería inversa de piezas pequeñas
Los datos exportados pueden usarse en software compatible para reconstruir o modificar una geometría existente.
CONFIGURACIÓN
Qué definir para configurar AutoScan Inspec2
El tamaño de la pieza, su superficie y el destino de los datos determinan cómo preparar la captura y el software posterior.
Dimensiones y fijación
Compruebe el tamaño de la pieza frente al campo de visión de 140 × 90 × 80 mm y cómo se apoyará sobre la mesa.
Geometría y color
Indique las zonas críticas, si se requiere textura a color y si habrá que capturar la otra cara del objeto.
Software de destino
Defina si el resultado seguirá hacia inspección, ingeniería inversa o documentación, y en qué formato se necesita.
ACOMPAÑAMIENTO
Implementación y soporte
Lo acompañamos desde la evaluación de la pieza y el flujo de inspección hasta la puesta en marcha y el uso cotidiano del equipo.
Asesoramiento para decidir
Revisamos dimensiones, detalle y resultado esperado para orientar la selección del equipo y el software asociado.
Demostración aplicada
Podemos probar el flujo de captura con una pieza representativa y revisar la malla y la información de color obtenidas.
Implementación y capacitación
Acompañamos la instalación, la puesta en marcha y la formación personalizada del equipo que operará el escáner.
Soporte técnico cercano
Atendemos consultas por correo, teléfono o WhatsApp para ayudar con el uso y el flujo de datos.
PREGUNTAS FRECUENTES
Preguntas frecuentes sobre AutoScan Inspec2
¿Qué tamaño de pieza puede escanear AutoScan Inspec2?
El campo de captura de AutoScan Inspec2 es de 140 × 90 × 80 mm, orientado a piezas pequeñas.
¿Puede capturar información de color?
Sí. El módulo de textura registra color además de la geometría cuando la aplicación necesita documentar la apariencia.
¿Qué automatiza la mesa de tres ejes?
La mesa orienta la pieza durante una secuencia multiángulo. UltraScan también incorpora calibración automática, selección de áreas para escaneo adicional y un modo para captar la cara opuesta.
¿Qué software puede recibir los datos?
Exporta archivos STL, OBJ y PLY para continuar el análisis en SHINING3D Inspect, Geomagic Control X, PolyWorks o herramientas de ingeniería inversa.
Evaluemos su pieza con AutoScan Inspec2
Comparta las dimensiones, el detalle que necesita capturar y cómo utilizará los datos 3D. MultiCAM puede ayudar a definir la demostración y la configuración.
