Baty SM350
Baty SM350 amplía el contorno de un componente para comprobar dimensiones, radios y ángulos sin palpar cada borde. Su proyección vertical de sobremesa y los recorridos de 250 × 125 mm permiten presentar la pieza; XLS, GXL y FT2-E ofrecen distintos niveles de lectura geométrica y registro.
- Proyección vertical de sobremesa
- Recorridos de 250 × 125 mm
- Lectura XLS, GXL o FT2-E
Baty SM350Metrología industrial
Presentar la característica
El desplazamiento rápido y el ajuste fino de ambos ejes permiten llevar la zona de interés al campo óptico y posicionarla para medir.
Distinguir el contorno
La imagen ampliada presenta el borde visible; la iluminación de superficie permite observar detalles de la cara presentada.
Elegir la lectura
XLS muestra coordenadas; GXL incorpora funciones geométricas; FT2-E añade detección óptica de bordes, Fusion 2D de Baty e informes.
Registrar el control
FT2-E relaciona las características medidas con dimensiones nominales y tolerancias para conservar un informe de la inspección.
DESCRIPCIÓN
Cómo ayuda Baty SM350 a comprobar una pieza

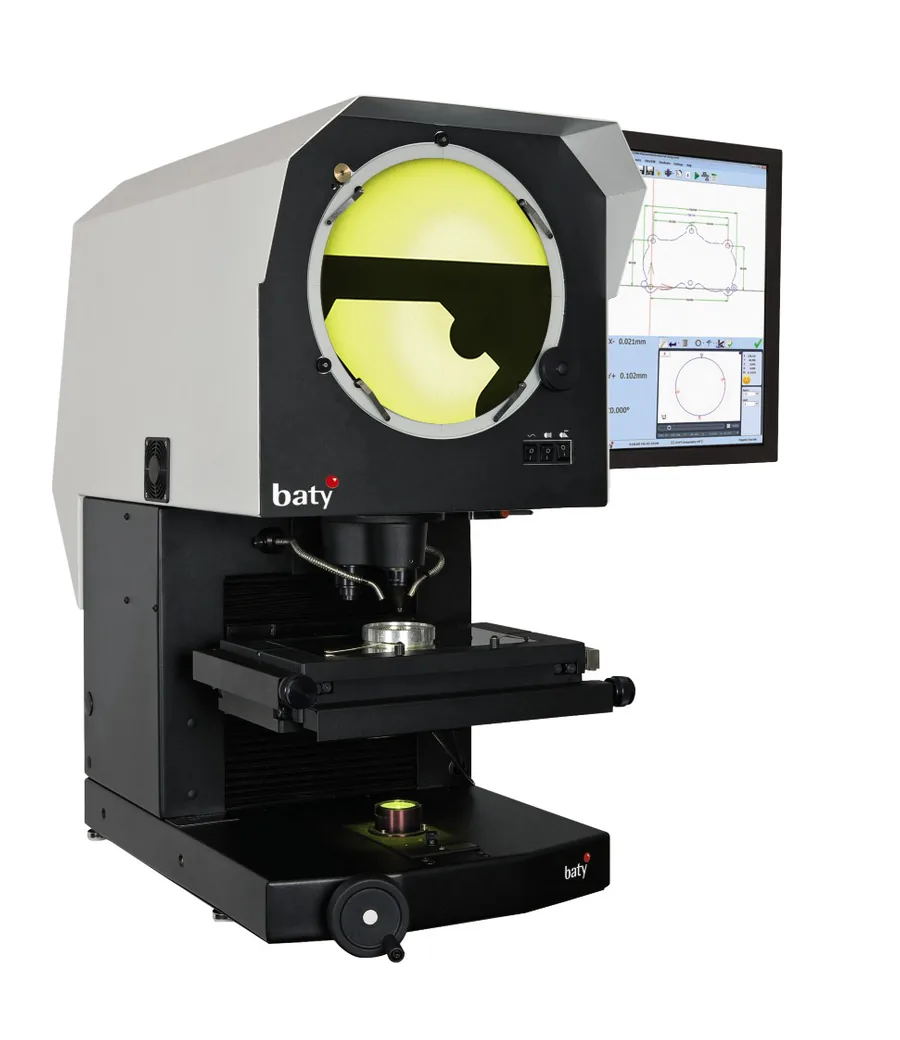

Baty SM350 es un proyector de perfiles vertical de sobremesa de Bowers Group. El operario presenta el componente en la mesa, selecciona la óptica y enfoca la característica. La pantalla de 350 mm muestra la imagen ampliada; su diámetro y los recorridos de 250 × 125 mm cumplen funciones distintas al preparar el control.
La óptica determina el campo observado y el espacio disponible para presentar la pieza. El lector define cómo se obtienen y utilizan las medidas: coordenadas en XLS, geometría en GXL o detección de bordes y documentación con FT2-E. La elección parte de las características del plano y del registro que necesita conservar.
PROBLEMAS QUE RESUELVE
Relacionar el perfil observado con el control requerido
Preparar la óptica, medir una geometría y conservar el resultado son decisiones diferentes dentro de la inspección.

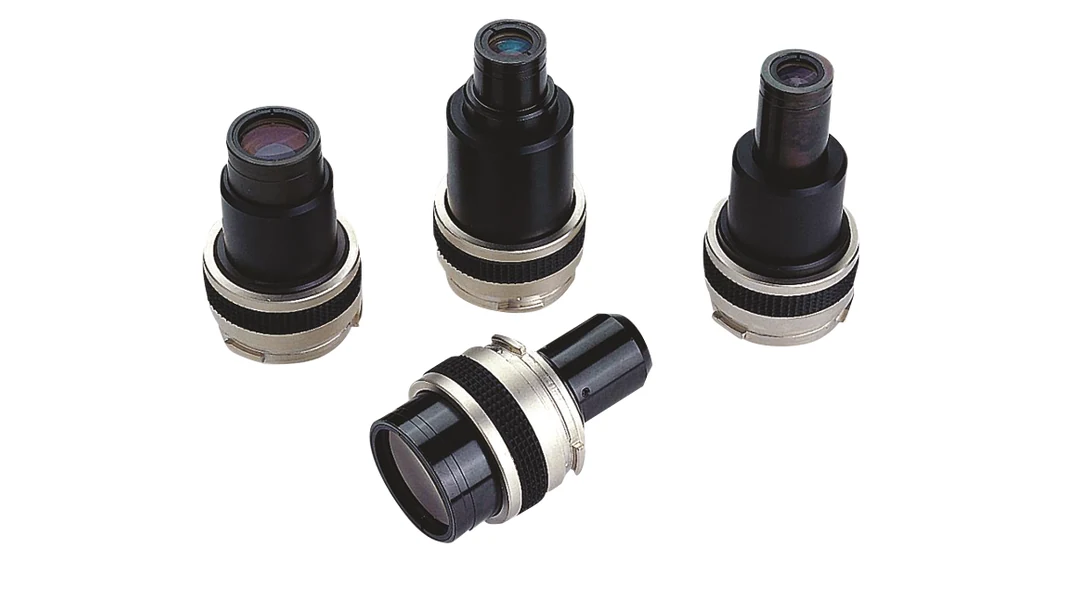

Elegir campo y altura
Los objetivos de 10×, 20× y 50× ofrecen campos de 35, 17 y 7 mm. Compare el detalle que necesita observar con la distancia de trabajo y el espacio para presentar la pieza antes de seleccionar el aumento.

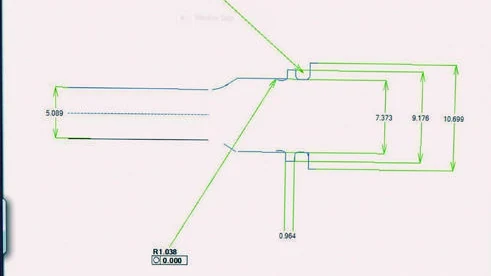

Construir la medida geométrica
GXL incorpora funciones geométricas y tolerancias. En FT2-E, el sensor óptico detecta bordes y Fusion 2D de Baty presenta las características en una vista gráfica acotada para relacionarlas con el plano.

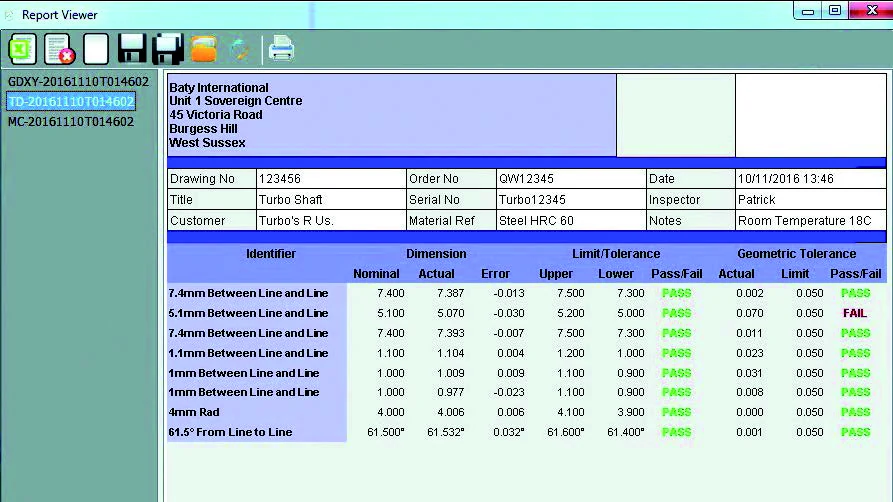

Conservar las medidas obtenidas
FT2-E genera informes con nominal, valor medido, error y límites. La representación gráfica y las tablas permiten conservar qué características se comprobaron y revisar su relación con las tolerancias.
CAPACIDADES
Preparar la proyección y realizar la lectura
La mecánica presenta la pieza; la iluminación y el lector permiten observar y medir sus características.
Recorridos de 250 × 125 mm
Ambos ejes combinan desplazamiento rápido y ajuste fino. Permiten reposicionar la pieza y luego presentar la característica que necesita comprobar dentro del campo óptico.
Óptica e iluminación
10×, 20× y 50× ofrecen campos de 35, 17 y 7 mm. La iluminación de superficie por fibra óptica ayuda a observar detalles; la torreta opcional de tres posiciones permite cambiar de objetivo.
Referencias de lectura
El SM350 incorpora lectura digital del ángulo. XLS permite modos absoluto e incremental, puesta a cero, mm/pulgada y conversión radio/diámetro; GXL añade funciones geométricas y tolerancias.
Detección y documentación FT2-E
La opción FT2-E incorpora un sensor óptico montado en la pantalla y Fusion 2D de Baty. Permite elaborar informes, gráficas de error de forma y SPC, vincular resultados con Excel y comparar con un DXF superpuesto.
APLICACIONES
Componentes magnéticos y controles documentados

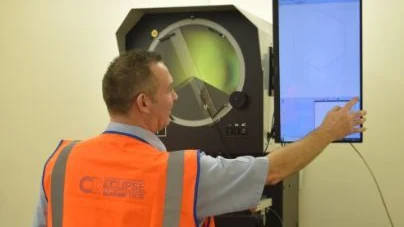

Bowers documenta el uso de SM350 FT2-E en Eclipse Magnetics para comprobar componentes de filtros y conjuntos magnéticos.

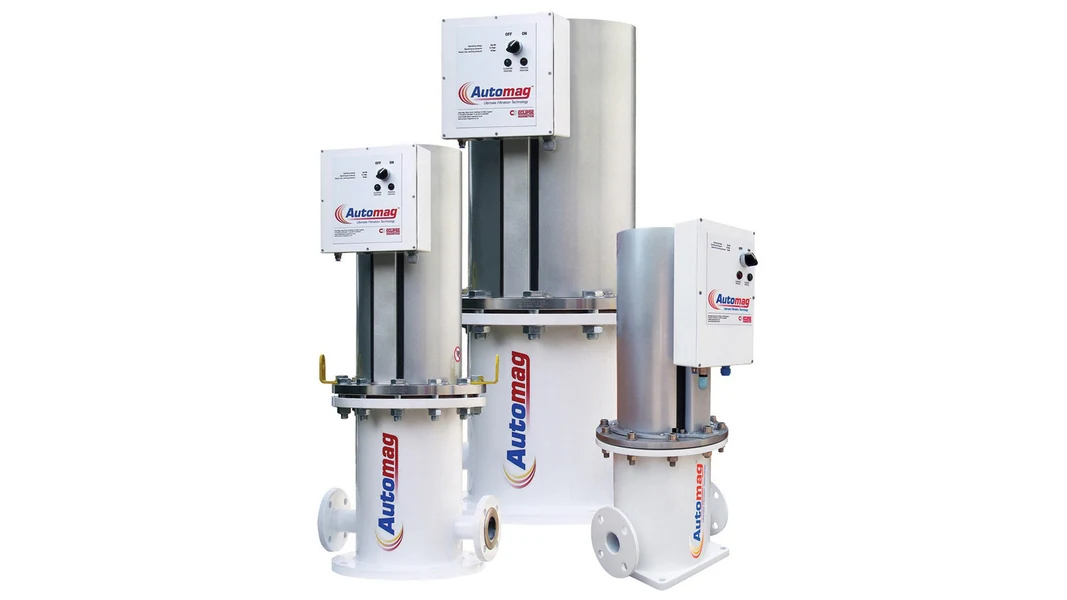

Collares de filtros magnéticos
Eclipse Magnetics utiliza SM350 FT2-E para medir el collar que se monta sobre un tubo magnético. La dimensión de ese componente se relaciona con su ajuste sobre el tubo y la preparación del montaje en el conjunto filtrante.

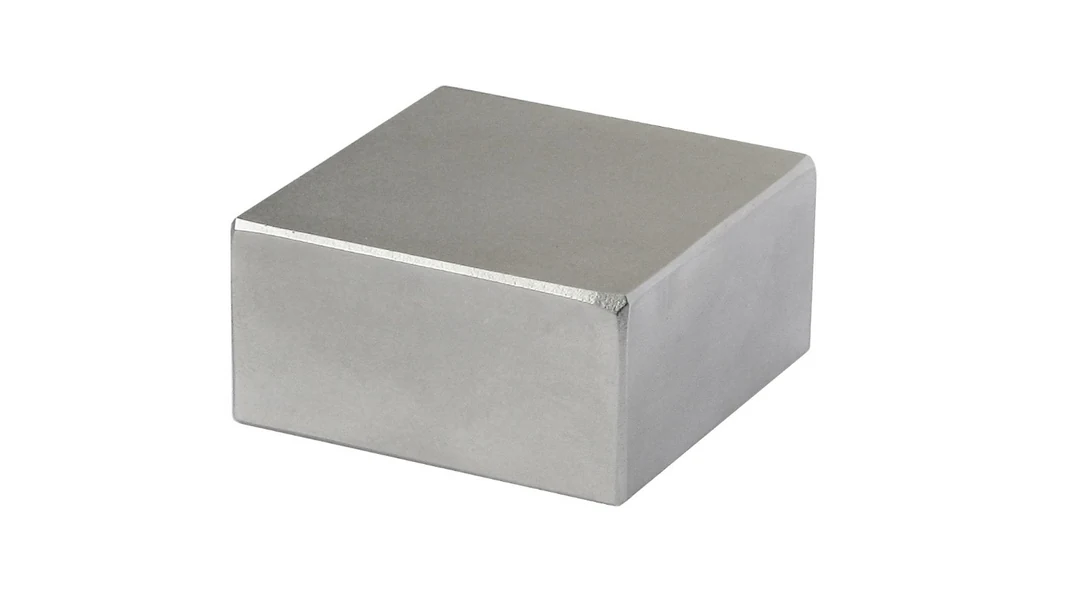

Componentes para conjuntos OEM
El mismo caso describe la medición de bloques y discos utilizados en conjuntos magnéticos OEM. Su tamaño, geometría y referencias de medición permiten definir las características que deben comprobarse antes del montaje.
Control con informe de dimensiones
En la operación documentada, Fusion 2D de Baty registra nominal, medida, error y límites de las características. El informe y su copia en Excel conservan el resultado del control para su revisión y comunicación.
CONFIGURACIÓN
Elegir el lector según la inspección
Además del campo óptico y la preparación de la pieza, evalúe qué operaciones geométricas y registros necesita. La resolución de lectura de 0,5 µm describe las escalas; no sustituye la evaluación de exactitud del método.
SM350-XLS: coordenadas
Lectura de dos ejes para trabajar en absoluto o incremental, poner a cero referencias y seleccionar mm/pulgada o radio/diámetro. Corresponde a controles basados en posiciones y lectura angular.
SM350-GXL: geometría
Añade funciones de medición geométrica y tolerancias. Evalúelo cuando necesita construir y comparar elementos del plano a partir de las características observadas.
SM350-FT2-E: registro
Combina sensor óptico de bordes, vista gráfica e informes en Fusion 2D de Baty. Evalúelo cuando el control requiere dimensiones nominales, límites, gráficos o resultados que deban conservarse.
ACOMPAÑAMIENTO
Implementación y soporte
Para incorporar SM350 al control de componentes, MultiCAM acompaña la elección del lector, la preparación de la pieza y el aprendizaje de la operación de inspección.
Asesoramiento técnico
Revisamos la pieza, el plano y las tolerancias para relacionar campo óptico, recorrido y funciones del lector con las características que necesita comprobar.
Implementación
Acompañamos la puesta en marcha y la preparación del trabajo de inspección para incorporar el equipo al proceso de control dimensional.
Capacitación personalizada
Trabajamos sobre presentación, enfoque, referencias y lectura, con tareas vinculadas a su aplicación y a la configuración seleccionada.
Soporte técnico
Ayudamos a revisar dudas de operación y preparación del control para continuar utilizando el equipo en sus tareas de inspección.
Comparta la pieza, el plano y el informe que necesita obtener. Conozca el soporte técnico y las capacitaciones personalizadas.
PREGUNTAS FRECUENTES
Decidir si SM350 corresponde a su control
¿Qué diferencia hay entre XLS, GXL y FT2-E?
XLS ofrece lectura de coordenadas de dos ejes y conversiones de unidades. GXL incorpora funciones geométricas y tolerancias. FT2-E combina detección óptica de bordes, Fusion 2D de Baty, vista gráfica e informes. El lector se elige según las medidas y registros que necesita.
¿Cómo elegir el aumento del objetivo?
Los objetivos de 10×, 20× y 50× ofrecen campos de 35, 17 y 7 mm. Un aumento mayor presenta una zona menor del componente. Revise también la distancia de trabajo, la altura de la pieza y sus apoyos para conservar las referencias necesarias del control.
¿El sensor de bordes mueve la mesa?
FT2-E detecta el borde ópticamente mediante un sensor montado en la pantalla. Los ejes del SM350 se posicionan con desplazamiento rápido y ajuste fino; la detección de bordes y la preparación de la mesa son operaciones distintas.
¿Qué indica la resolución de 0,5 µm?
Describe el incremento de lectura de las escalas. Para evaluar el control también deben considerarse la óptica, las referencias, la presentación de la pieza y el procedimiento de medición; resolución y exactitud son magnitudes distintas.
¿Qué informes permite obtener FT2-E?
Fusion 2D de Baty genera vistas acotadas e informes tabulados con nominal, valor medido, error y límites, además de gráficos de error de forma y SPC. Incluye vinculación con Excel y comparación con DXF superpuesto.
¿Qué comparar con Baty SM300?
SM300 utiliza una pantalla de 300 mm, recorridos de 150 × 50 mm y lector GMR. SM350 ofrece recorridos de 250 × 125 mm y opciones XLS, GXL o FT2-E. Compare el campo óptico, la preparación de la pieza y las funciones de lectura o informe que requiere su control.
Consulte por Baty SM350
Comparta la pieza, el plano y el registro que necesita conservar para evaluar la óptica y el lector de Baty SM350.
