Kreon ACE
Compruebe dimensiones y características junto a la pieza con Kreon ACE. Su palpador registra coordenadas para compararlas con la referencia nominal en el software de metrología.
- Palpado con seis o siete ejes
- Diámetros de medición de 2 a 5 m
- Wi-Fi y Bluetooth para palpado
Kreon ACEBrazo de medición portátil
Palpado tridimensional
Capture coordenadas de características accesibles para comprobar dimensiones y geometría.
Seis o siete ejes
Seis ejes orientan el brazo al palpado; siete facilitan el manejo de un escáner en la configuración ACE Skyline.
Diámetros de 2 a 5 m
Siete tamaños permiten relacionar el volumen de medición con las dimensiones de la pieza.
Medición portátil
Wi-Fi y Bluetooth permiten palpado inalámbrico en taller o laboratorio, cerca de la pieza.
DESCRIPCIÓN
Kreon ACE para control dimensional portátil
Kreon ACE es un brazo articulado que registra coordenadas tridimensionales por contacto. El palpador toma puntos sobre la pieza; el software los utiliza para evaluar características geométricas y comparar dimensiones con la referencia nominal. Su portabilidad permite llevar la medición al taller o al laboratorio.
La familia incluye brazos de seis y siete ejes, con siete tamaños y diámetros de medición de 2 a 5 m. Seis ejes responden a aplicaciones de palpado con altos requisitos dimensionales. La articulación de siete ejes facilita orientar el escáner en la configuración ACE Skyline. El volumen de medición y el desempeño de cada tamaño se evalúan conjuntamente.
La estructura combina aluminio y carbono, encoders de alta resolución y compensación de temperatura ambiente. El palpado admite conexión inalámbrica por Wi-Fi o Bluetooth. Para capturar superficies densas se utiliza la configuración ACE Skyline con escáner láser. La gama también incluye ACE+, con otra tecnología de encoders y calibración; sus especificaciones corresponden a esa variante.
PROBLEMAS QUE RESUELVE
Elegir acceso, volumen y manejo para la medición
Las características que necesita comprobar, las dimensiones de la pieza y el método de captura orientan la elección del brazo ACE.
Acceder con el palpador o el escáner
El brazo de seis ejes se orienta al palpado; el de siete facilita el manejo del escáner. Elija la articulación según el acceso a las características y el método de captura.
Cubrir la pieza dentro del volumen
ACE ofrece diámetros de medición de 2 a 5 m. El volumen metrológico y el alcance físico máximo son medidas diferentes: evalúe dónde quedan los puntos que necesita inspeccionar.
Manejar el brazo durante la inspección
El contrapeso interno aligera el manejo; la empuñadura con gatillo Push and Pull y el amortiguador facilitan el movimiento y el retorno a la posición de reposo.
CAPACIDADES
Ejes, medición inalámbrica y construcción de ACE
Compare el tamaño y la configuración exactos frente al requisito dimensional de su pieza.

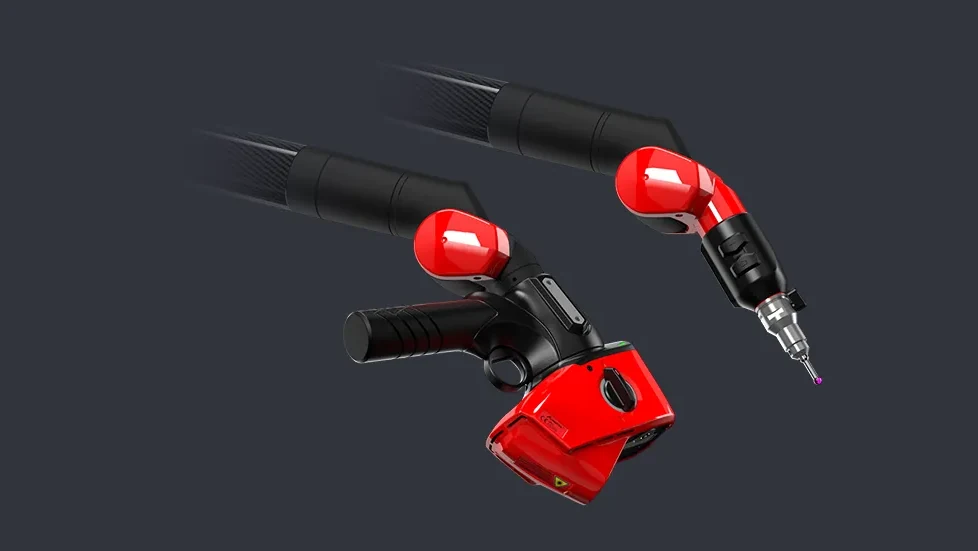

Seis y siete ejes
Seis ejes se orientan al palpado con altos requisitos dimensionales. Siete ejes aportan flexibilidad para orientar el escáner en ACE Skyline.
Siete tamaños
La gama ofrece diámetros de medición de 2; 2,5; 3; 3,5; 4; 4,5 y 5 m. Estos valores describen el volumen de medición, no el radio desde la base.
Palpado inalámbrico
Wi-Fi y Bluetooth permiten transferir la medición por contacto al software sin conexión de datos por cable.
Compensación térmica
El brazo compensa la temperatura ambiente. La estructura de aluminio y carbono y los encoders de alta resolución intervienen en su estabilidad dimensional.
Montaje y ergonomía
El montaje universal del brazo permite utilizar distintos soportes compatibles. El contrapeso interno, el amortiguador y la posición magnética de reposo facilitan el manejo.
Validación ISO 10360-12
Kreon valida sus brazos de medición según ISO 10360-12. Los valores de desempeño se comparan para el modelo, tamaño y cantidad de ejes elegidos.
APLICACIONES
Control de piezas, análisis dimensional y superficies
Defina si necesita puntos por contacto, análisis de dimensiones o geometría de superficies: cada resultado requiere el método de captura correspondiente.
Medición cerca de la pieza

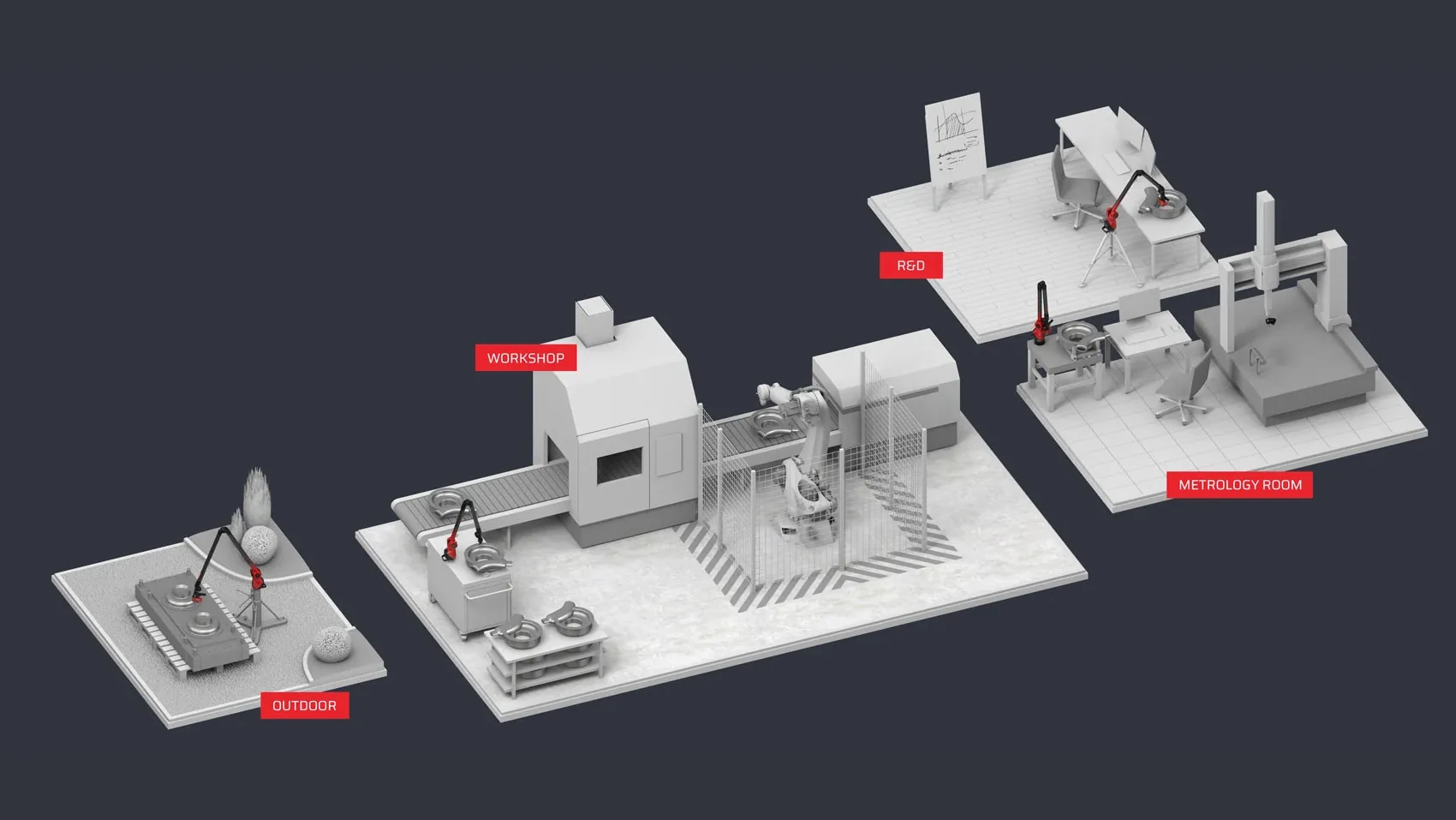

El brazo portátil se utiliza en taller y laboratorio para medir características accesibles de componentes y conjuntos. El montaje se elige según el puesto y el volumen de la pieza.
Evaluación dimensional en software
Las coordenadas adquiridas permiten analizar características geométricas y preparar informes. Zenith reúne funciones de adquisición, medición y comparación con CAD.
Captura de superficies con ACE Skyline

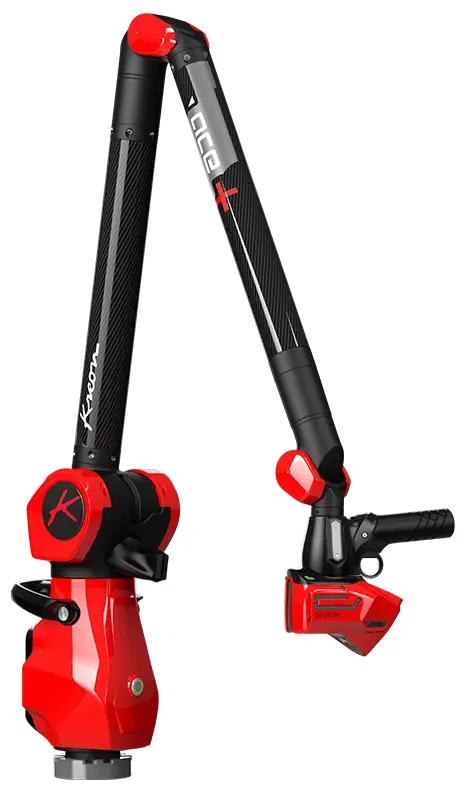

La variante con escáner láser adquiere nubes de puntos para comparar la forma con CAD. Complemente el palpado de características seleccionadas con la digitalización de superficies.
CONFIGURACIÓN
Elegir ejes, diámetro y método de captura
Relacione la geometría y el requisito dimensional de la pieza con una configuración concreta.
Seis o siete ejes
Compare el acceso del palpador y la necesidad de escaneo. Seis ejes se orientan al palpado; siete facilitan el manejo del cabezal Skyline.
Volumen y desempeño
Elija el diámetro de medición que cubra las características necesarias y compare los valores dimensionales de ese tamaño. El alcance físico máximo no sustituye el volumen metrológico.
ACE, ACE+ o ACE Skyline
ACE+ tiene otra tecnología de encoders y calibración. ACE Skyline añade captura de superficies con un escáner compatible. Elija según precisión y datos que necesita obtener.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM lo acompaña en la elección de Kreon ACE y en la integración de la medición con su control de calidad. Relacionamos la pieza, el acceso, el volumen del brazo y el software para orientar el flujo de inspección.
Asesoramiento para decidir
Analizamos la pieza, las características y los requisitos dimensionales para orientar la elección de los ejes y del tamaño de ACE.
Puesta en uso
Acompañamos la integración del brazo y del software, desde la adquisición de coordenadas hasta la evaluación dimensional y el informe de inspección.
Capacitación personalizada
Formación presencial o remota, adaptada a su equipo, sobre palpado y análisis dimensional en su aplicación. Las capacitaciones de MultiCAM entregan certificado.
Soporte técnico cercano
Un canal de consulta por correo, teléfono o WhatsApp para abordar dudas técnicas durante el uso del sistema y continuar el trabajo de su equipo.
PREGUNTAS FRECUENTES
Preguntas sobre Kreon ACE
Método de medición, volumen de trabajo y variante ayudan a elegir el brazo.
¿Qué mide Kreon ACE por contacto?
El palpador registra coordenadas tridimensionales de puntos sobre superficies accesibles. El software utiliza esos puntos para evaluar dimensiones y características geométricas frente a referencias nominales.
¿Qué diferencia hay entre seis y siete ejes?
El brazo de seis ejes se orienta al palpado con altos requisitos dimensionales. El de siete ejes aporta flexibilidad para manejar un escáner en la configuración ACE Skyline.
¿Qué indican los 2 a 5 m de la gama?

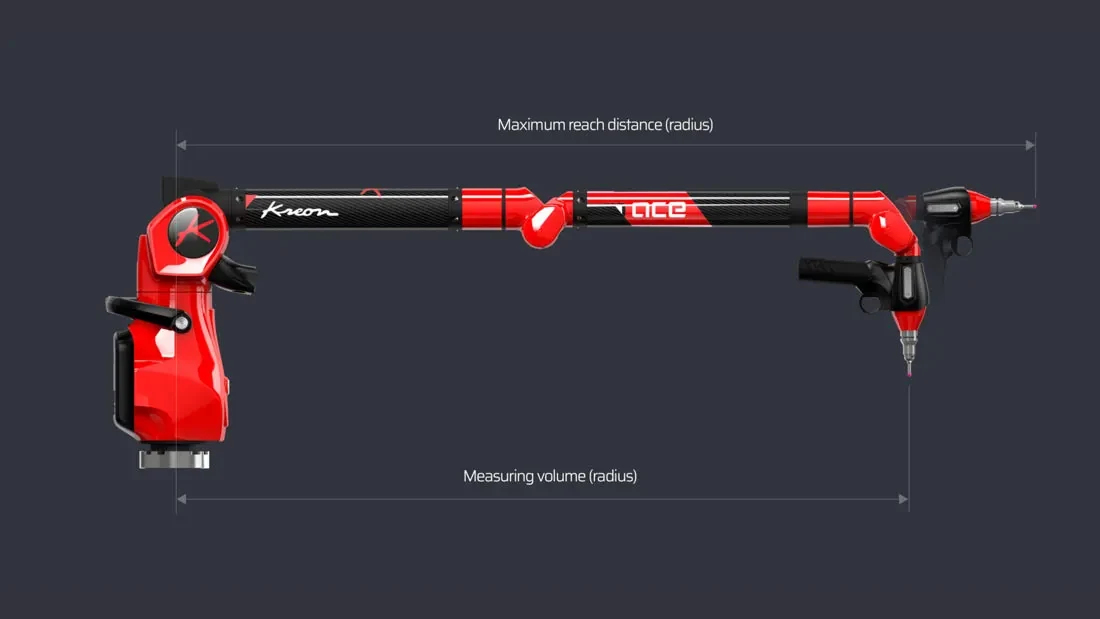

Corresponden al diámetro del volumen de medición de los siete tamaños de ACE. El alcance físico máximo es otro valor; el diámetro de medición tampoco representa el radio desde la base.
¿ACE permite trabajar con conexión inalámbrica?
Sí, el palpado admite Wi-Fi o Bluetooth. La conexión y el soporte del brazo se eligen en función del puesto de medición.
¿Qué diferencia hay entre ACE y ACE+?
ACE+ incorpora otra tecnología de encoders y un método de calibración avanzado. Sus especificaciones dimensionales son propias: compare el tamaño y los ejes de cada variante para la tolerancia de la pieza.
¿El brazo también captura superficies completas?
Para adquirir nubes de puntos se utiliza ACE Skyline con escáner láser compatible. El palpado obtiene coordenadas de características seleccionadas; el escaneo describe superficies para su comparación con CAD.
Consulte por Kreon ACE
Comparta las características de su aplicación para definir la configuración del producto.
