Retrofit de CMM
Actualice la electrónica de su máquina de medición por coordenadas para seguir aprovechando una mecánica en buen estado y adecuar la medición a sus piezas. MultiCAM realiza retrofit CMM con Renishaw o DEVA y lo ayuda a definir el control, los sensores y el software según su máquina y su trabajo.
Renovar la medición aprovechando la CMM existente
Cuando el control queda obsoleto, el software limita una tarea o necesita incorporar otro método de palpado, conviene evaluar la actualización del sistema antes de reemplazar toda la máquina. El retrofit renueva los componentes que condicionan esas funciones y permite conservar la estructura mecánica que resulte apta. La primera decisión es comprobar el estado de guías, apoyos y sistemas de movimiento, y relacionarlo con las piezas y tolerancias que necesita controlar. Así se define qué conservar, qué renovar y qué configuración tiene sentido para su CMM.
Qué revisar para elegir el retrofit CMM
La elección se construye desde la máquina y la tarea de inspección. Estos cuatro aspectos permiten definir una configuración completa, con electrónica, palpadores y software que trabajen juntos.
Estado y modo de operación
En una CMM manual se evalúa la lectura de coordenadas y su conexión con el software. En una automática se añade el control de ejes y accionamientos. Revisar la mecánica permite decidir si la máquina es una base adecuada para la actualización.
Piezas y método de medición
Para cotas y elementos geométricos puede ser suficiente tomar puntos por contacto. Para estudiar formas y perfiles, el escaneo recoge una secuencia de puntos sobre la superficie. La geometría y los accesos de la pieza orientan el cabezal y los palpadores.
Componentes que se conservan
Identificar motores, reglas de medición, cabezal, sondas y conexiones permite comprobar su integración con la nueva electrónica. Conservar un componente requiere compatibilidad de señales e interfaces, además de un estado de funcionamiento adecuado.
Software y continuidad del trabajo
Se revisan el software, su versión, las interfaces de comunicación y las rutinas actuales. Esto permite planificar cómo programará, medirá y obtendrá resultados con la configuración renovada, y qué programas necesitarán adaptación.
Dos opciones de electrónica para configurar su CMM
MultiCAM trabaja con Renishaw y DEVA sin preferencia de marca. La recomendación se apoya en los componentes compatibles, el método de medición requerido y la integración con el software que utilizarán sus operadores.
DEVA: integración modular

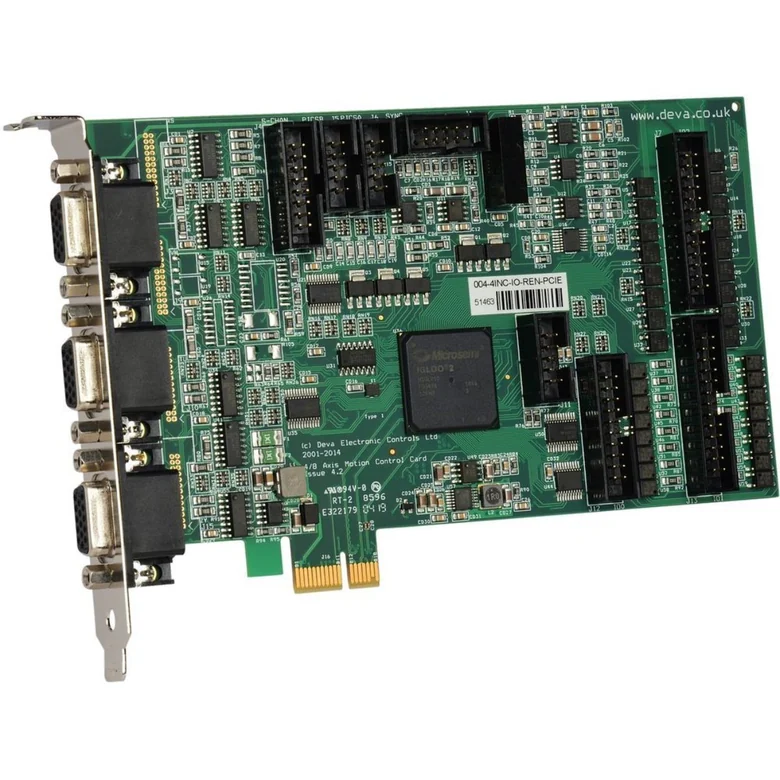

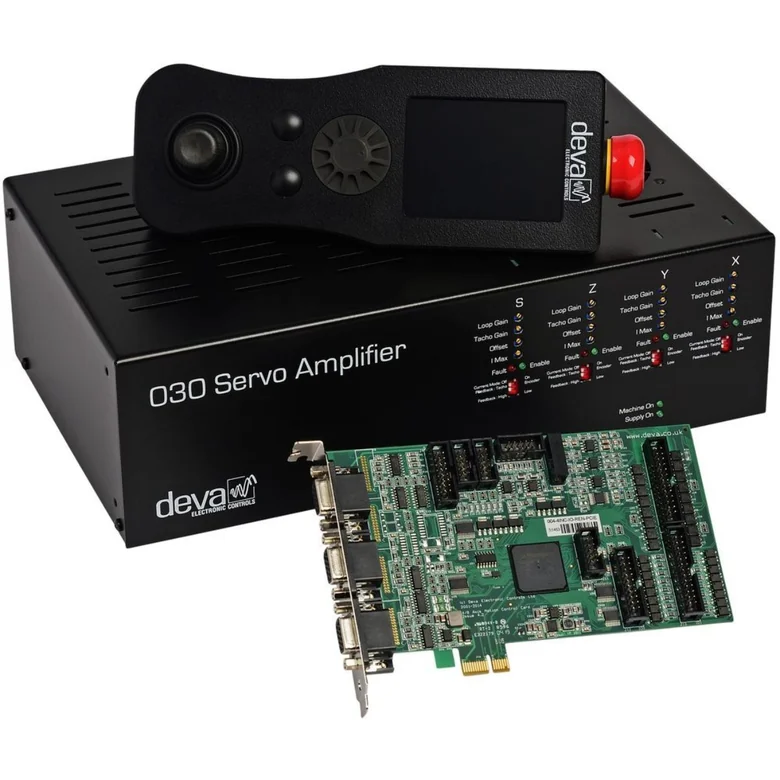

DEVA permite configurar la actualización por componentes: interfaces de lectura para CMM manuales y control de ejes, amplificación y mando para automáticas. Esta arquitectura ayuda a integrar la electrónica con las señales de la máquina y con software de medición compatible. También admite palpadores de contacto y escaneo con sensores e interfaces específicos, como SP25M con DEVA035. Es una opción para evaluar cuando necesita renovar la lectura o el control y definir qué elementos existentes puede conservar dentro de un conjunto compatible.
Renishaw: control y palpado coordinados

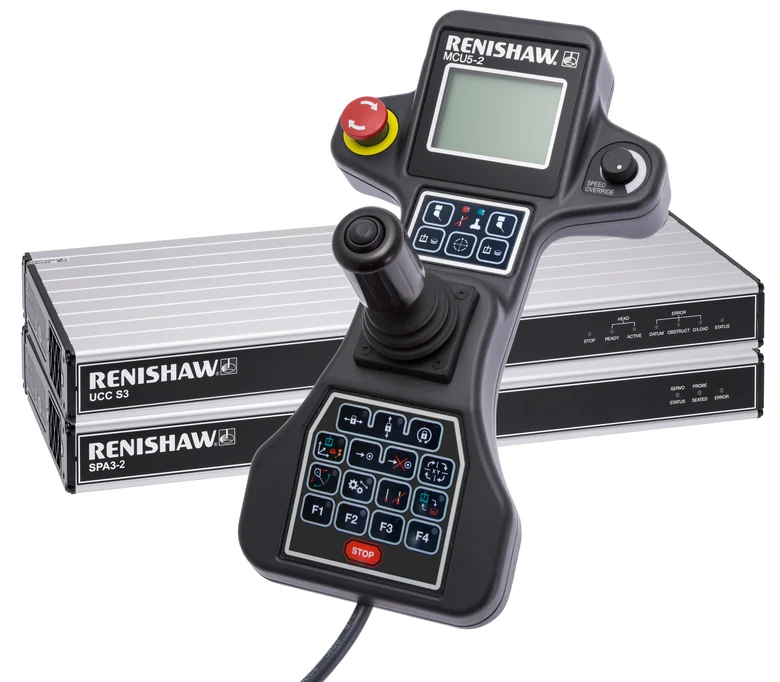

La plataforma UCC permite configurar el control de la CMM junto con su sistema de palpado. La gama contempla toma de puntos por contacto, escaneo de tres ejes y configuraciones específicas de cinco ejes con PH20 o REVO. Esto permite evaluar la electrónica y el método de medición como un conjunto, según los accesos y las características de la pieza. Cada método requiere su controlador, sensores y software compatibles; definir el objetivo desde el inicio ayuda a preparar la configuración actual y una futura ampliación.
De la selección a la puesta en uso
MultiCAM lo acompaña en la evaluación del retrofit, la integración y la puesta en marcha de la configuración elegida. El trabajo vincula la electrónica con los componentes de la CMM y con la operación de medición. La capacitación y el soporte ayudan a que sus usuarios trabajen con el sistema renovado y puedan resolver consultas sobre su funcionamiento.
Capacitar a los operadores
Formación personalizada, presencial o remota, con certificado, orientada al equipo, al software y a las tareas que sus usuarios necesitan realizar con la nueva configuración.
Resolver consultas de operación
Soporte técnico por correo electrónico, teléfono o WhatsApp para consultar sobre el uso del sistema. MultiCAM cuenta con acceso a las casas matrices para consultar problemas técnicos o gestionar reparaciones.
Preguntas frecuentes
¿Cuándo conviene actualizar una CMM en lugar de reemplazarla?
Cuando su mecánica sigue siendo apta para la aplicación y la limitación está en la electrónica, el software o el sistema de palpado, el retrofit permite estudiar una renovación conservando la máquina. La evaluación debe relacionar su estado con las piezas, tolerancias y métodos de medición previstos.
¿El retrofit aumenta la exactitud de la máquina?
La exactitud del sistema depende también de la geometría y el estado mecánico, los sensores, la compensación y el entorno. Renovar el control puede habilitar otras funciones de medición. Para conocer el comportamiento metrológico del conjunto actualizado corresponde evaluar y calibrar la CMM con su nueva configuración.
¿Se pueden combinar electrónica DEVA y palpadores Renishaw?
Sí, existen combinaciones compatibles. Por ejemplo, DEVA admite el palpador de escaneo Renishaw SP25M con la interfaz DEVA035. Deben verificarse el modelo de cabezal, la sonda y sus interfaces. Para medir con PH20 o REVO se necesita la configuración Renishaw UCC correspondiente.
¿Se puede incorporar escaneo a una CMM que hoy mide por puntos?
Es una posibilidad que requiere evaluar el movimiento de la máquina, el palpador, la electrónica y el software. El escaneo adquiere una secuencia de puntos para analizar formas y perfiles. La elección debe contemplar la geometría, el acceso a las superficies y el tipo de análisis que necesita realizar.
¿Puedo seguir usando el software y los programas de medición actuales?
Su continuidad requiere comprobar la versión del software y su comunicación con el nuevo controlador, además de las funciones de los sensores. Las rutinas deben revisarse con la configuración renovada, especialmente si cambian el cabezal, los palpadores o el método de medición.
¿Una avería requiere cambiar toda la electrónica?
La reparación permite atender una falla localizada. El retrofit se evalúa cuando necesita renovar componentes obsoletos, cambiar el software o incorporar funciones de medición. Identificar la avería y la actualización buscada permite elegir la intervención apropiada.
Defina la actualización que necesita su CMM
Comparta marca, modelo, fotos de la máquina y del control, cabezal y palpadores instalados, software y versión. Agregue un ejemplo de las piezas que mide y qué necesita cambiar. MultiCAM lo ayudará a evaluar la configuración Renishaw o DEVA adecuada para ese trabajo.
