Baty Venture FV Benchtop Range
Baty Venture FV Benchtop Range reúne equipos de visión de sobremesa para controlar dimensiones visibles en una pieza o un lote. Las variantes de campo fijo y mesa CNC permiten elegir por área de inspección; la óptica y la iluminación presentan los bordes que el software mide sin contacto.
- Medición óptica sin contacto
- Campo simple o doble según modelo
- Mesas fijas o CNC de sobremesa
Baty Venture FV Benchtop RangeMetrología industrial
Campo y mesa
El campo óptico y el recorrido de una mesa CNC definen áreas distintas. Su comparación permite elegir por tamaño de pieza y posición de las características.
Iluminación programable
Las luces de perfil y superficie ayudan a presentar los bordes y detalles que el software debe detectar en cada inspección.
Rutinas de piezas conocidas
El reconocimiento automático identifica piezas conocidas y recupera una inspección preparada para repetir el control.
Resultados de inspección
Los informes de pieza y de lote conservan mediciones y clasificación pass/fail; los reportes SPC permiten revisar los datos del proceso.
DESCRIPCIÓN

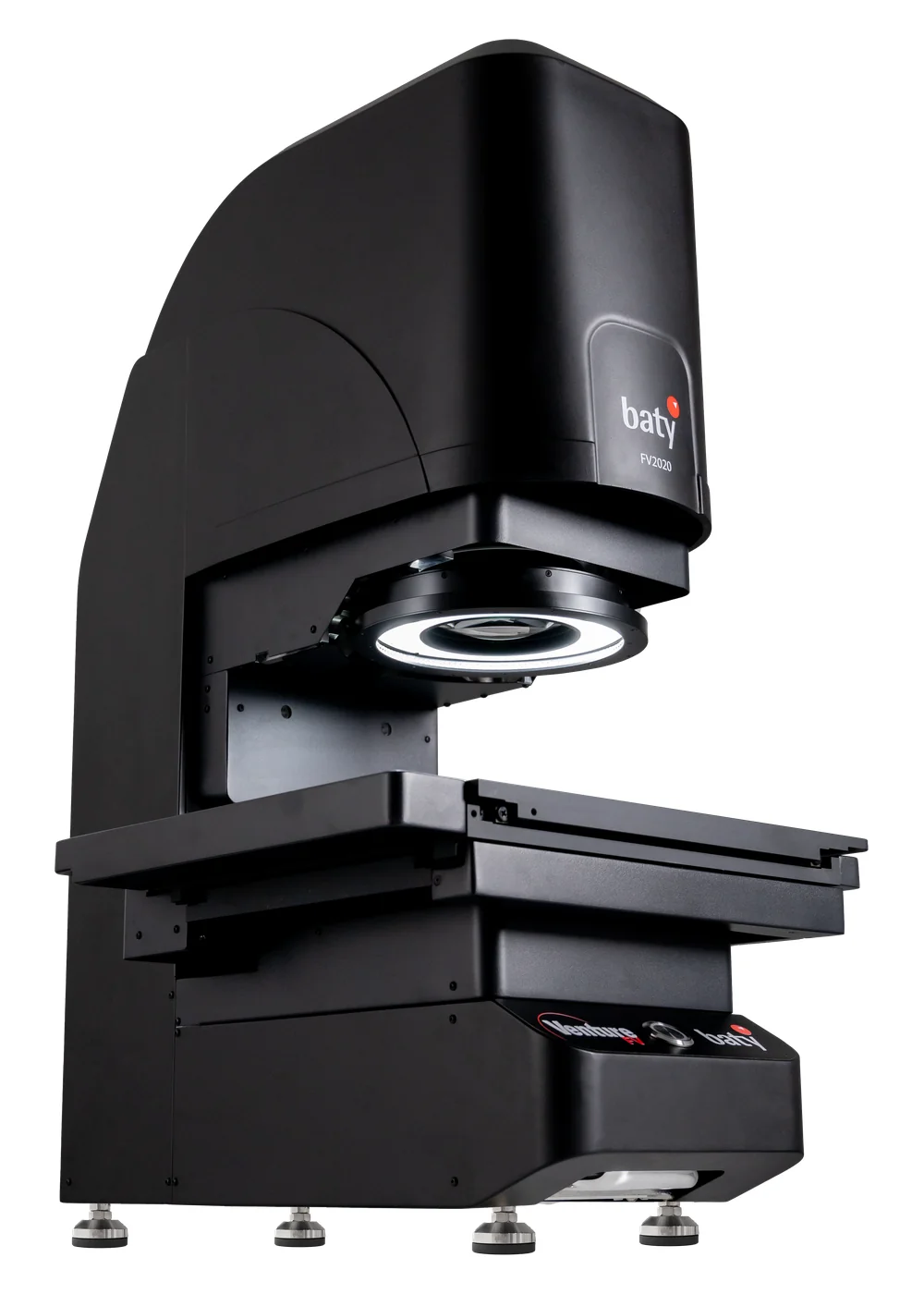

Medición de sobremesa con Baty Venture FV Benchtop Range
La gama reúne siete variantes de medición por visión para instalar sobre un banco de trabajo. El usuario prepara las características y tolerancias de la inspección; después coloca una pieza o varias sobre la mesa. El reconocimiento de componentes conocidos y la detección de elementos en la imagen permiten reutilizar la rutina sin palpar cada borde.
La elección empieza por distinguir lo que cabe en una imagen de lo que puede cubrir una mesa CNC al desplazarse. FV-1080, FV-1080D y FV-1511 utilizan mesa fija; FV-2020, FV-2113P, FV-3020 y FV-3021 combinan campo óptico y recorrido CNC. También cambian el campo de detalle, el sensor y las especificaciones metrológicas. Compararlos con la pieza evita elegir sólo por la capacidad de desplazamiento.
PROBLEMAS QUE RESUELVE
Preparar, observar y documentar el control de piezas
La gama de sobremesa aborda la repetición de inspecciones, la visibilidad de las características y el registro de resultados.
Preparar controles repetitivos

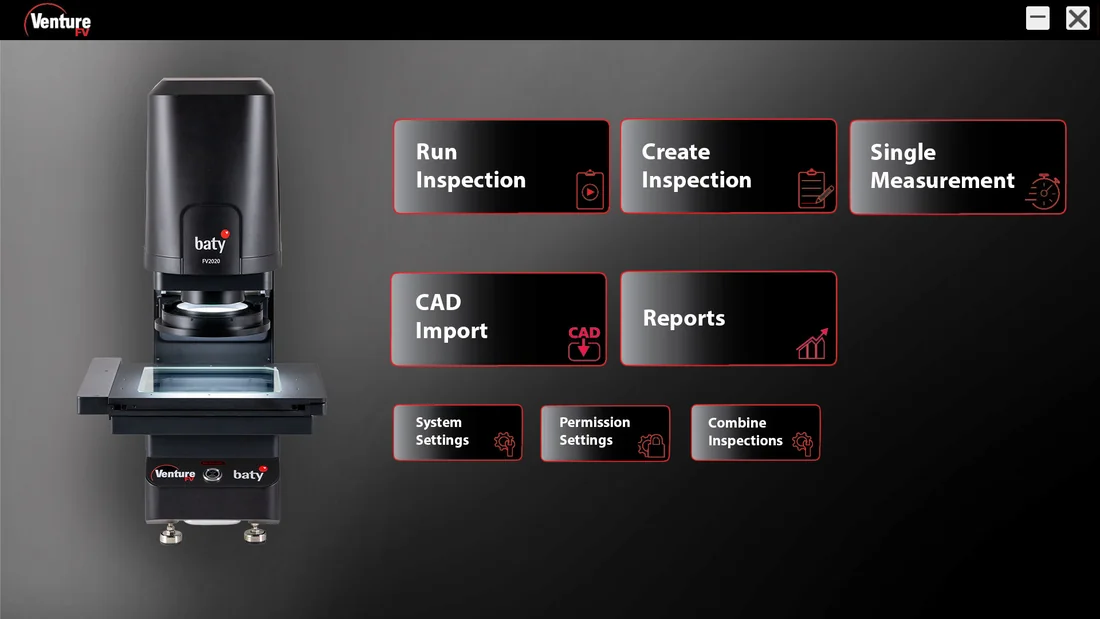

El reconocimiento automático identifica componentes conocidos y selecciona una inspección preparada. Permite repetir la rutina de la pieza sin buscar manualmente su programa cada vez que se coloca sobre la mesa.
Hacer visibles los bordes

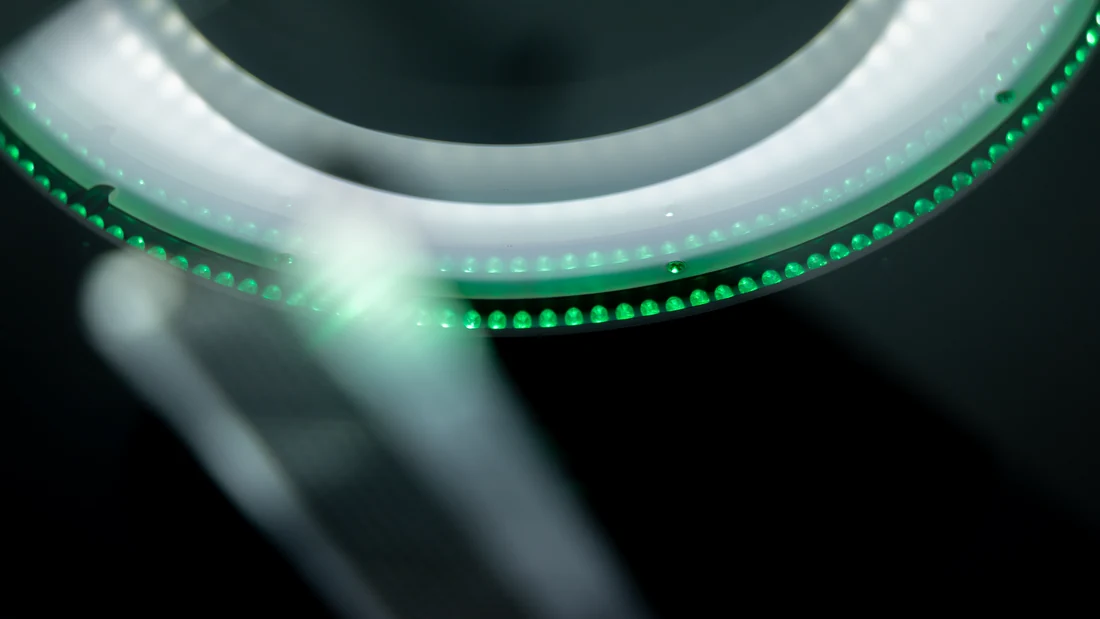

La luz telecéntrica de perfil presenta el contorno, y la iluminación LED de superficie ayuda a definir detalles. La iluminación programable permite preparar las condiciones de observación de cada característica antes de medirla.
Conservar resultados por pieza
Los informes individuales y de lote reúnen mediciones, identificaciones y pass/fail. El reconocimiento de caracteres permite registrar números de pieza; los reportes SPC ayudan a revisar la distribución de los valores obtenidos.
CAPACIDADES
De la imagen al resultado de inspección
Óptica, mesa y software cumplen tareas diferentes dentro del control.
Campos de visión simple o doble
Una óptica de doble campo combina un área de observación amplia con otra de detalle. Los campos disponibles dependen del modelo; deben relacionarse con el tamaño y la tolerancia de las características que se quieren medir.
Recorrido CNC cuando se necesita
Las variantes con mesa CNC enlazan posiciones de inspección para cubrir áreas mayores que una imagen. FV-2020 cubre 200 × 200 mm; FV-2113P, 210 × 130 mm; FV-3020, 300 × 200 mm. FV-3021 ofrece 300 × 210 mm con radio de 75 mm en las cuatro esquinas.
Enfoque y luz programados
El enfoque automático y la iluminación LED de perfil y superficie forman parte de la preparación de la inspección. La configuración de luz ayuda a presentar las características para su detección automática.
Informes y revisión del lote
El software Fusion FV genera informes de medición y clasificación de piezas. Las salidas compatibles con Excel y el SPC permiten conservar los valores y analizarlos junto con los datos del proceso.
APLICACIONES
Trabajos y opciones de la gama de sobremesa
Las aplicaciones dependen de que las características sean visibles y de la óptica, la mesa y las opciones elegidas.
Lotes de componentes pequeños

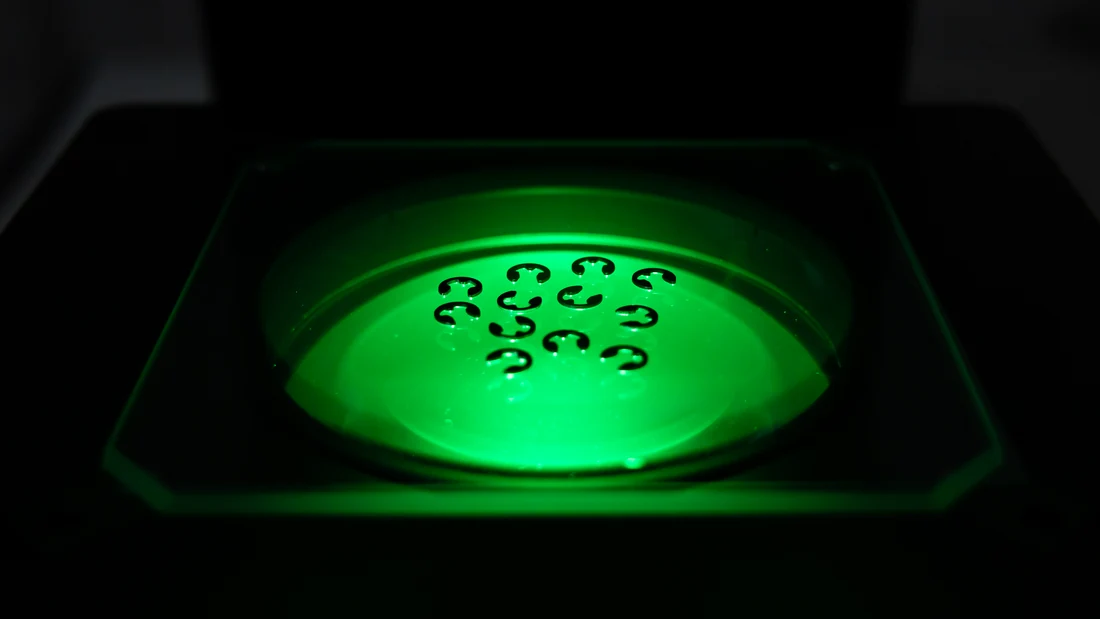

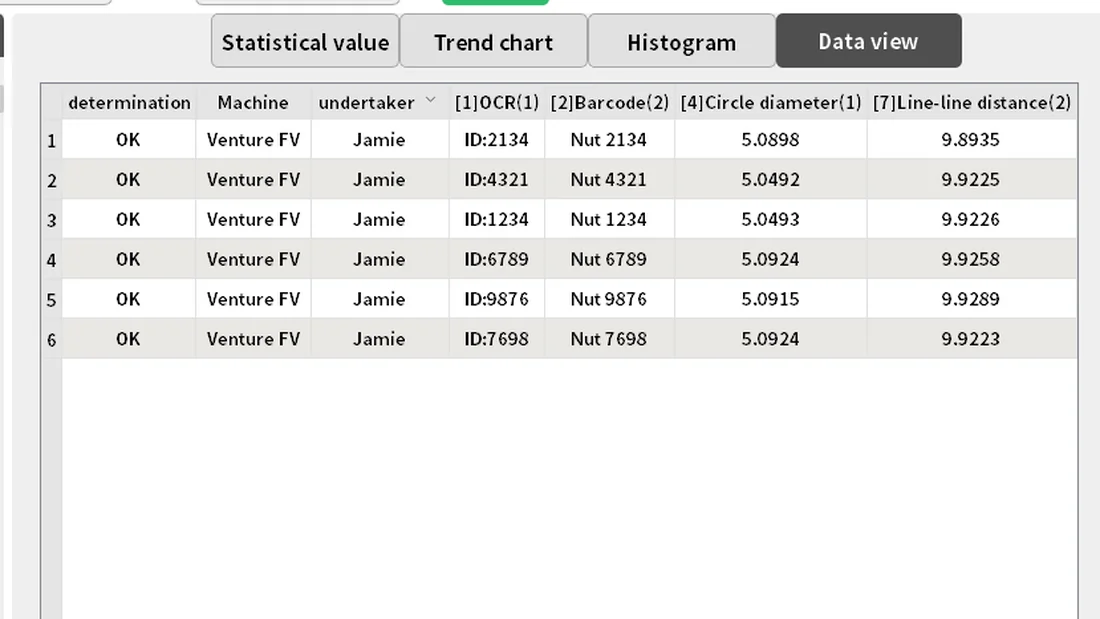

Coloque varios componentes dentro del área de inspección para ejecutar rutinas preparadas. Los resultados de lote conservan las mediciones de cada pieza para revisarlas y relacionarlas con su identificación.
Perfiles frente al CAD

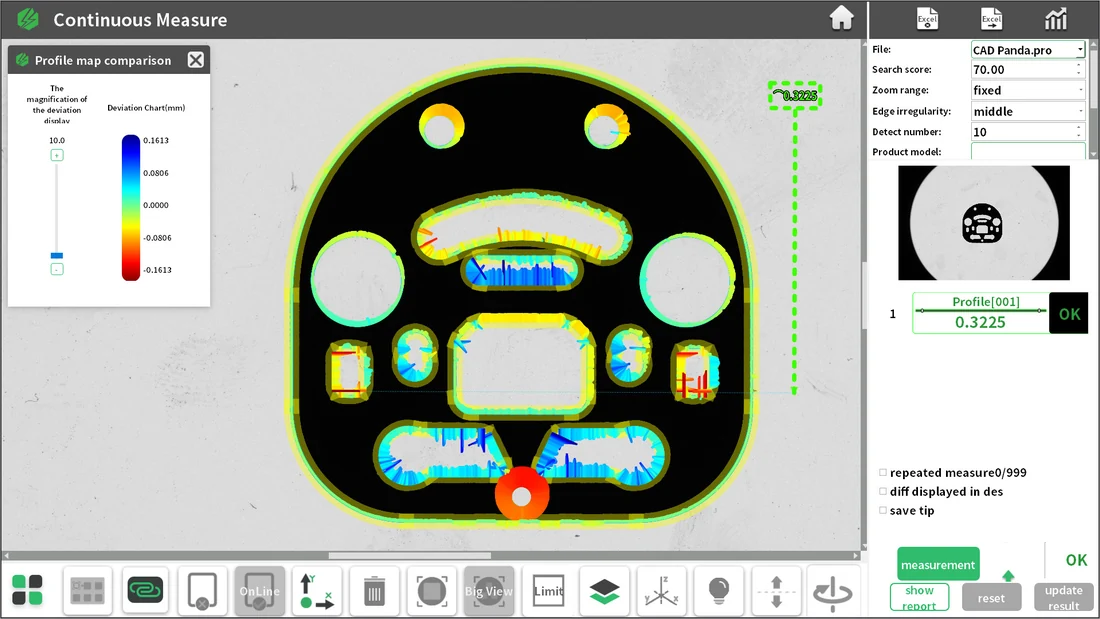

La función CAD Import permite comparar perfiles medidos con el modelo CAD en pantalla. La imagen relaciona el contorno observado con la referencia nominal para revisar su geometría.
Componentes de revolución

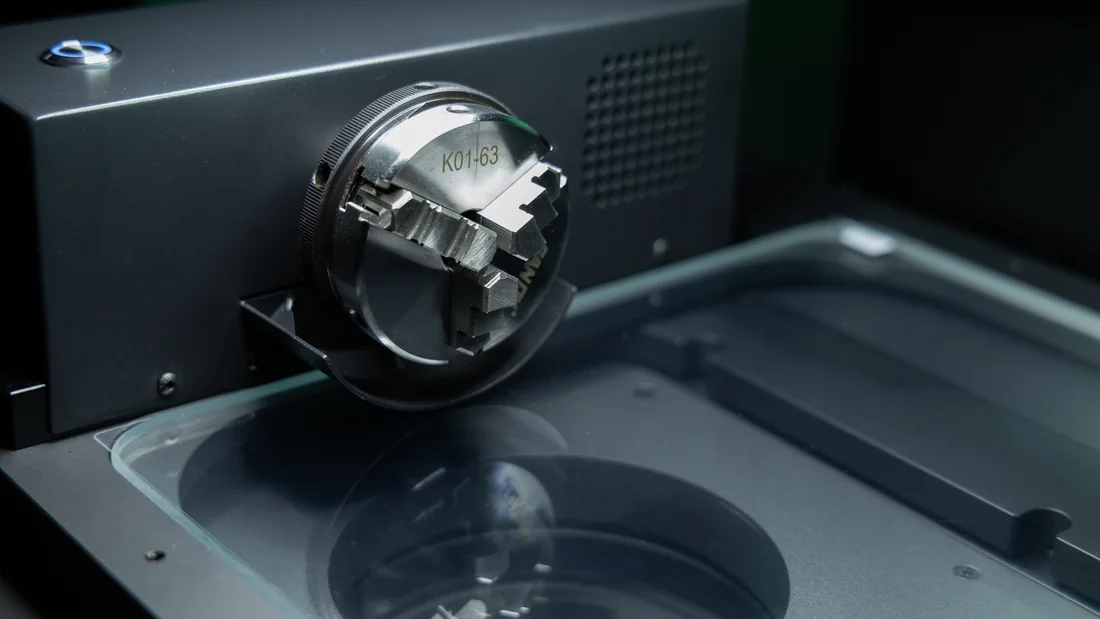

El eje rotativo opcional incorpora posiciones de giro al programa. Permite observar distintas orientaciones del componente y evaluar características como redondez, concentricidad y runout.
Alturas en FV-3020

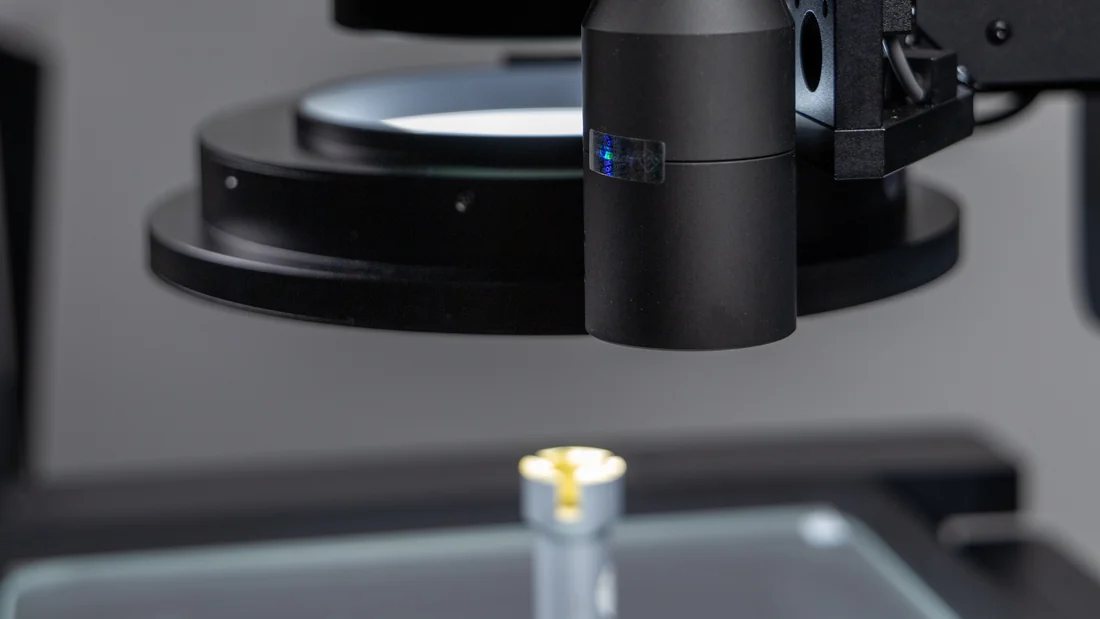

La sonda confocal opcional de FV-3020 incorpora medición sin contacto en Z para altura, planitud y espesor. Es una opción específica para trabajos que requieren datos fuera del perfil observado en la imagen.
CONFIGURACIÓN
Elegir el campo, la mesa y las opciones
Compare el área que necesita observar, las posiciones de medición y la tolerancia de las características.
Mesa fija
FV-1080 ofrece un campo de Ø100 × 80 mm. FV-1080D añade un campo de detalle de 20 × 16 mm; FV-1511 combina Ø150 × 110 mm y 50 × 35 mm. Son áreas ópticas, no recorridos de una mesa CNC.
Mesa CNC
FV-2020, FV-2113P, FV-3020 y FV-3021 amplían el área de inspección mediante desplazamientos. El campo pequeño y la iluminación coaxial opcional modifican el rango útil en determinadas variantes; compare la especificación correspondiente al trabajo.
Opciones de inspección
La programación desde CAD, la iluminación coaxial y el eje rotativo son opciones. Para medir alturas y espesores, la sonda confocal corresponde a FV-3020 dentro de esta gama; defina su incorporación junto con las características de la pieza.
ACOMPAÑAMIENTO
Implementación y soporte
Para incorporar la medición de sobremesa al control de piezas, MultiCAM acompaña la elección de la configuración, la puesta en marcha y el aprendizaje de las tareas de inspección.
Relevamiento de la aplicación
Revisamos piezas, tolerancias y presentación de las características para relacionar el campo, la mesa y las opciones con el control que necesita realizar.
Instalación y puesta en marcha
Acompañamos la incorporación del equipo al entorno de uso para preparar sus operaciones de medición e inspección.
Capacitación personalizada
Adaptamos la capacitación a las tareas del usuario: preparación de la pieza, rutinas y lectura de resultados para utilizar el sistema en su trabajo.
Soporte técnico
Atendemos consultas de uso por correo, teléfono o WhatsApp para ayudar a resolver dificultades técnicas durante la operación.
Comparta el plano, las piezas y las tolerancias que debe controlar para evaluar campo, mesa y opciones. Conozca el soporte técnico y las capacitaciones personalizadas.
PREGUNTAS FRECUENTES
Decidir qué equipo de sobremesa necesita
¿Todas las variantes utilizan una mesa CNC?
No. FV-1080, FV-1080D y FV-1511 tienen mesa fija. FV-2020, FV-2113P, FV-3020 y FV-3021 utilizan recorrido CNC para enlazar áreas de inspección. En ambos casos hay que revisar el campo óptico de cada captura.
¿Qué aporta una óptica de doble campo?
Combina un campo amplio con otro de detalle. El campo pequeño, su especificación metrológica y el recorrido útil varían por modelo. Compare la característica y su tolerancia con los valores del campo que se utilizará para medirla.
¿Se puede controlar más de una pieza a la vez?
La gama permite inspeccionar una o varias piezas dentro de su área disponible. El reconocimiento de piezas conocidas reutiliza una inspección preparada; la presentación de las características y la iluminación deben permitir su detección.
¿La programación desde CAD está incluida?
La programación desde CAD figura como opción. Importa características, dimensiones y tolerancias para preparar el control desde la definición nominal. Su incorporación se define con el modelo y el software elegidos.
¿Qué variante admite medición confocal?
FV-3020 puede incorporar la sonda confocal opcional para altura, planitud y espesor sin contacto en Z. No es una capacidad común a todas las variantes de sobremesa.
¿Cuándo conviene evaluar un equipo de pie?
Cuando la pieza o el lote necesitan más recorrido que el disponible en la gama de sobremesa. La gama Floor Standing incluye FV-5040 y FV-5040D; compare sus recorridos y campos ópticos con el área de inspección requerida.
Consulte por Baty Venture FV Benchtop Range
Comparta las piezas, el plano y las tolerancias que debe controlar para evaluar la variante de sobremesa adecuada.
