Kreon Scanning CMMs

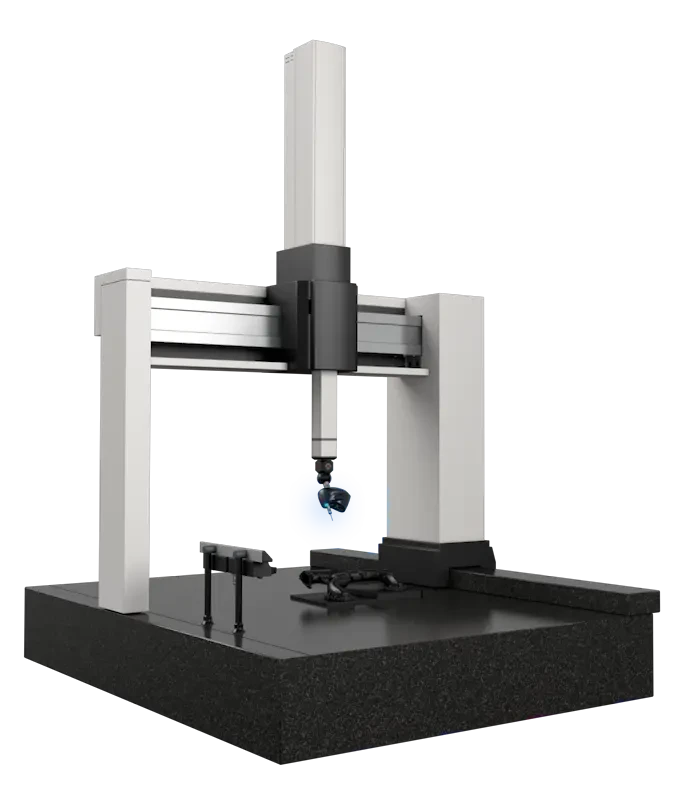

Kreon Scanning CMMs incorpora escaneo 3D a una máquina de medición por coordenadas para combinar superficies y puntos palpados en una inspección programada. La configuración vincula escáner Zephyr III, software y controlador de la CMM.
- Captura de superficies
- Medición multisensor
- Inspección automatizada
Kreon Scanning CMMsMetrología industrial
Un solo software
Coordina el movimiento de la CMM, la captura del escáner y el procesamiento de los datos de inspección.
Escaneo y palpado
Combina superficies capturadas por láser con características medidas por contacto en el mismo flujo.
Posiciones calibradas
Permite calibrar automáticamente las posiciones del escáner sobre el cabezal indexable.
50, 150 o 300 mm
Tres anchos de línea Zephyr III para adaptar la cobertura de escaneo a la geometría de la pieza.
DESCRIPCIÓN
Escaneo integrado con Kreon Scanning CMMs
Kreon Scanning CMMs incorpora la captura de superficies al recorrido de inspección de una máquina de medición por coordenadas. En una CMM CNC, un mismo software controla el movimiento de la máquina, adquiere los datos del escáner y los procesa. La nube de puntos permite comparar la forma capturada con el CAD; el palpado complementa ese control dimensional con mediciones por contacto.
Las configuraciones de Kreon Technologies vinculan el escáner Zephyr III con el software y el controlador compatibles de la CMM. El conjunto se elige a partir de la máquina instalada y de las características que deben medirse: el controlador determina la integración con el software, el cabezal orienta el sensor y el ancho de línea láser responde al detalle y la extensión de las superficies.
PROBLEMAS QUE RESUELVE
Qué permite resolver Kreon Scanning CMMs
Incorporar escaneo a una CMM requiere coordinar el movimiento, la adquisición de superficies y la medición por contacto.
Cambiar de sensor durante el programa
El rack de cambio automático permite alternar entre el escáner y palpadores específicos, según la característica que necesita medirse.
Integrar la CMM existente
La integración vincula escáner, software de metrología y controlador. Estos componentes determinan cómo incorporar el escaneo al equipo disponible.
Relacionar captura y evaluación
Un software coordina el movimiento de la CMM, la adquisición de superficies y el procesamiento de los datos para la inspección.
CAPACIDADES
Cómo se integran máquina, escáner y software
Control de la CMM y captura

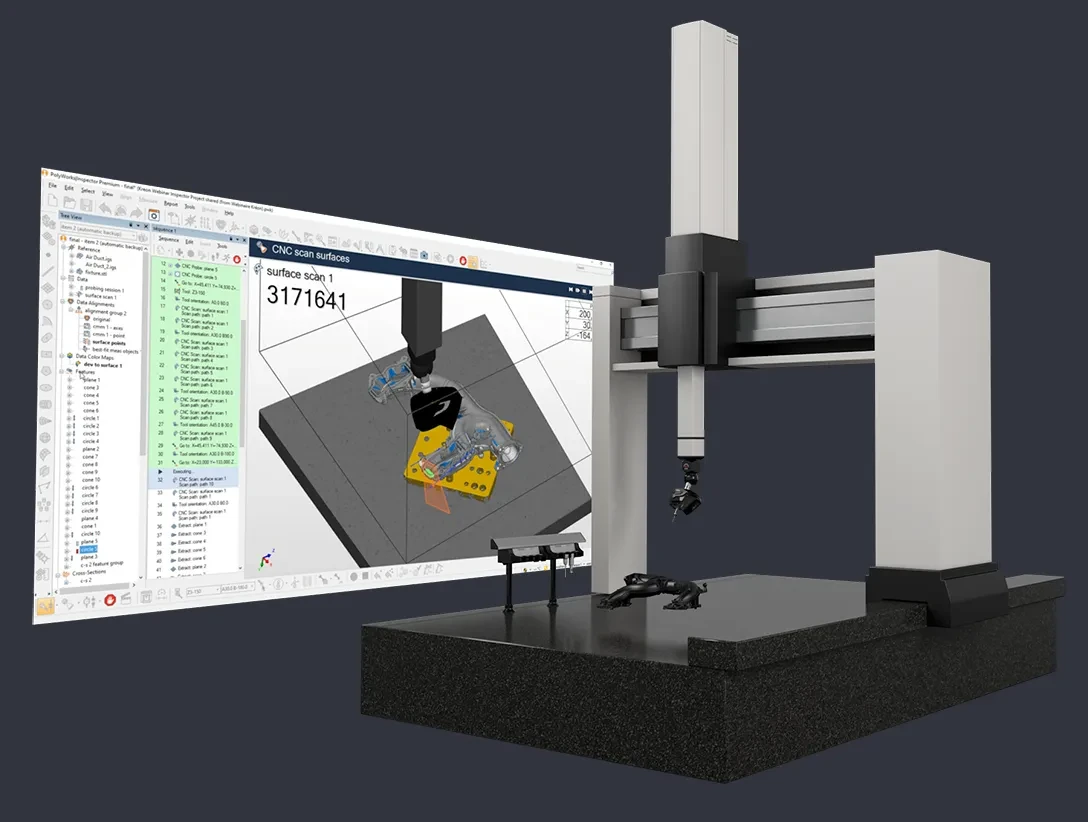

La integración vincula el escáner Kreon con el controlador y el software de metrología compatibles de la CMM. En una configuración CNC, el mismo entorno coordina el movimiento de la máquina, la adquisición de superficies y el procesamiento de los datos.
Integración con PolyWorks
Combina escáneres Kreon con PolyWorks y un controlador compatible con esa integración. Verifique el modelo y la versión del controlador de la CMM para coordinar el movimiento de la máquina, la captura y el análisis.
Calibración de posiciones

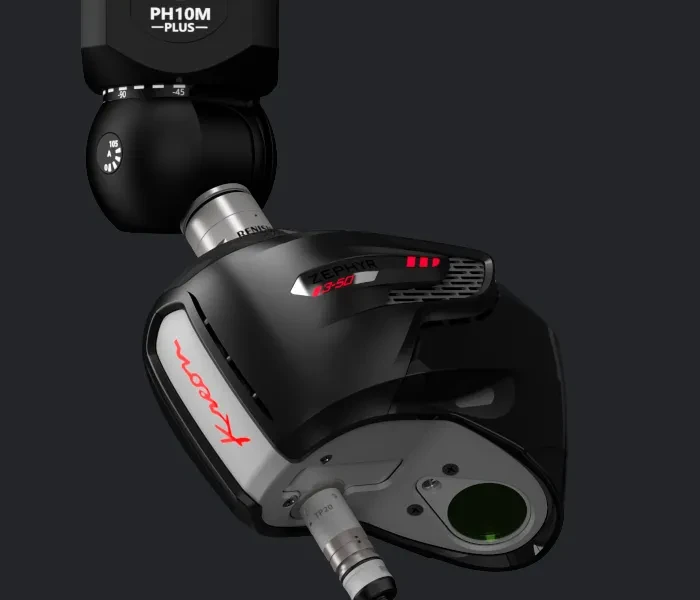

Las posiciones del escáner sobre el cabezal indexable pueden calibrarse automáticamente. Los cabezales motorizados PH10 T, M y MQ permiten orientar el sensor hacia diferentes caras de la pieza dentro del programa de medición.
Sensores intercambiables

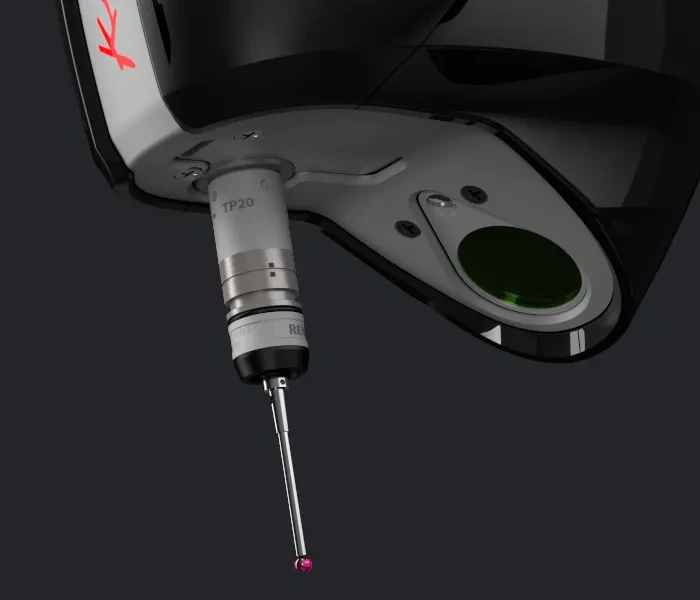

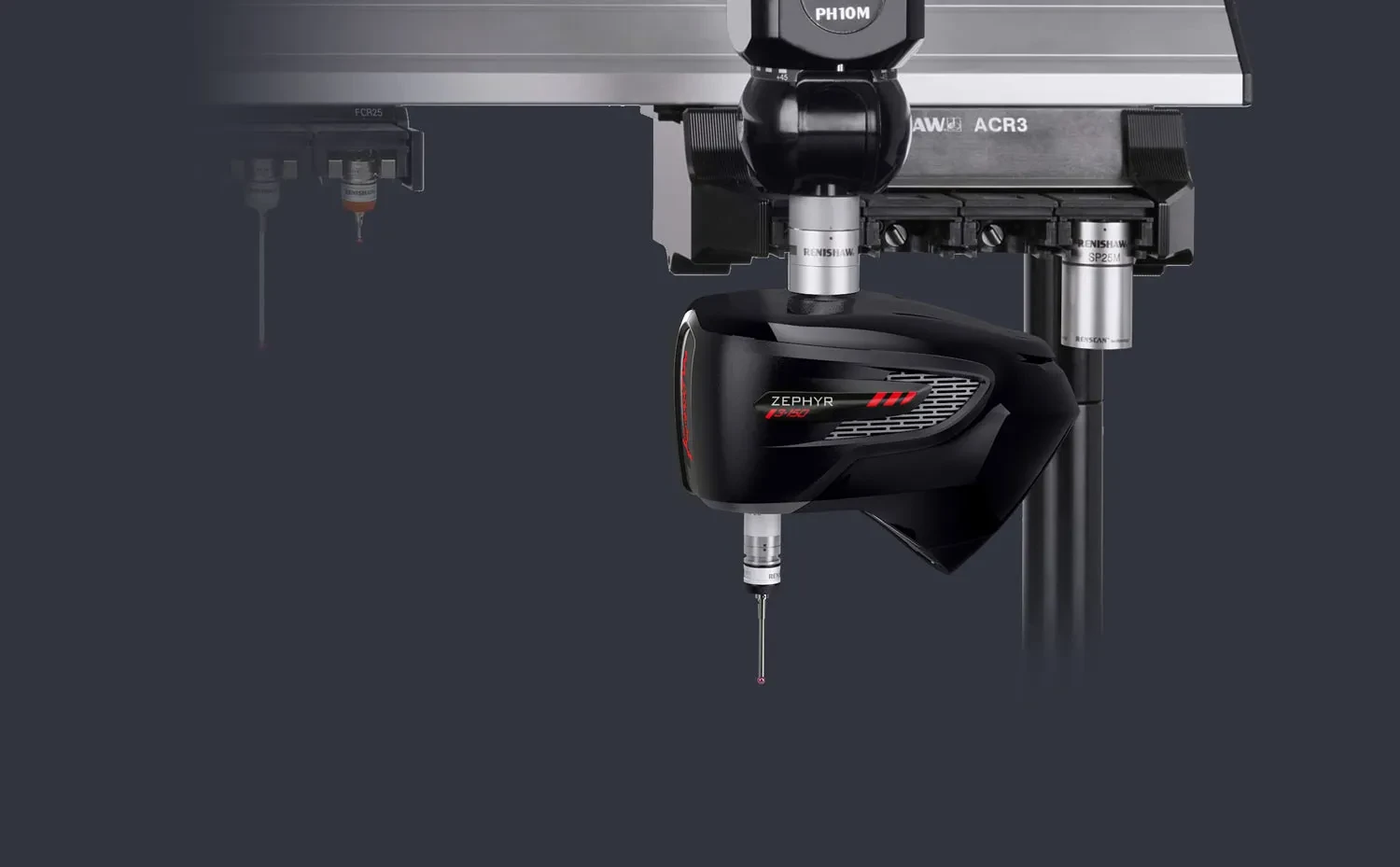

El palpador puede permanecer bajo el escáner para combinar ambas mediciones. Cuando el trabajo requiere un palpador específico, un rack de cambio automático permite alternarlo con el sensor láser.
APLICACIONES
Aplicaciones de Kreon Scanning CMMs
La configuración se elige según las caras que deben alcanzarse, las características que requieren palpado y la comparación geométrica necesaria.
Acceder a distintas caras
Los cabezales PH10 T, M y MQ compatibles cambian la orientación del escáner durante el programa de medición.
Escanear y palpar
El palpador instalado bajo el escáner permite combinar la adquisición de superficie con mediciones por contacto en el mismo flujo.
Comparar la geometría con el CAD

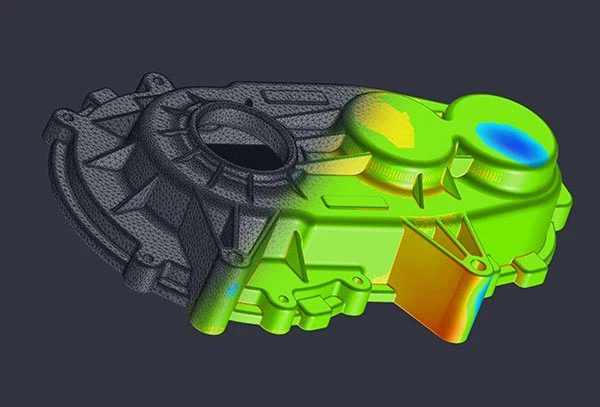

Los datos de superficie capturados en la CMM permiten examinar diferencias frente al modelo nominal en el software de inspección.
CONFIGURACIÓN
Requisitos de integración
La configuración debe relacionar la CMM disponible con el método de medición y el software de inspección.
Controlador y software
Identifique el modelo y la versión del controlador instalado y el software de metrología que utiliza. Compruebe la compatibilidad de esa combinación con el escáner para coordinar el movimiento de la CMM, la adquisición y el análisis de los datos.
Cabezal y sensores
Defina las orientaciones necesarias para alcanzar las caras de la pieza y las características que requieren contacto. Los PH10 T, M y MQ, el palpador bajo el escáner y el rack de cambio automático resuelven funciones diferentes dentro del programa.
Cobertura y detalle
Zephyr III ofrece líneas láser máximas de 50, 150 y 300 mm. El tamaño de las superficies y los detalles que deben capturarse orientan la elección del sensor; sus especificaciones se desarrollan en la ficha Zephyr III.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM acompaña la incorporación del escaneo a su CMM con relevamiento técnico, integración, capacitación personalizada y soporte. Comparta los datos de la máquina y una pieza o plano de referencia para revisar el flujo de inspección que necesita.
Asesoramiento para decidir
Relevamos la CMM, el controlador, el cabezal y el software disponibles. Relacionamos esa configuración con las superficies y características que necesita medir para orientar la selección del escáner y su integración.
Puesta en uso
Acompañamos la integración del escáner y del software con la máquina, la puesta en marcha y la preparación del flujo de adquisición y análisis para sus piezas.
Capacitación personalizada
Formación presencial o remota, adaptada a su equipo, para trabajar con captura de superficies, palpado y análisis dimensional. Las capacitaciones de MultiCAM entregan certificado.
Soporte técnico cercano
Atendemos consultas por correo, teléfono o WhatsApp sobre el uso del sistema. MultiCAM cuenta con acceso a las casas matrices para consultar problemas técnicos y gestionar reparaciones.
PREGUNTAS FRECUENTES
Preguntas sobre Kreon Scanning CMMs
¿Qué diferencia hay entre Scanning CMMs y Zephyr III?
Zephyr III es el escáner que captura las superficies. Scanning CMMs es la solución de integración que vincula el escáner con la máquina, el controlador y el software de metrología. Elegir el sensor y definir cómo trabajará en la CMM son dos partes de la misma configuración.
¿Puede integrarse en una CMM manual o CNC?
Los escáneres Kreon admiten integración en máquinas manuales y motorizadas. La captura programada y el control automático del movimiento corresponden a una configuración CNC; en ambos casos deben relacionarse el escáner, el controlador y el software compatibles.
¿Qué datos de la CMM necesita la integración de escaneo?
El punto de partida es el modelo y la versión del controlador instalado, el software de metrología y el cabezal de la CMM. La combinación compatible debe coordinar la máquina, la captura del escáner y el procesamiento de los datos. Relacione esos componentes con las caras y características que necesita medir para definir la integración.
¿Se conserva la medición por contacto al incorporar escaneo?
Sí. Un palpador instalado bajo el escáner permite medir características por contacto y capturar superficies dentro del mismo flujo. También puede utilizarse un rack de cambio automático para alternar el escáner con palpadores específicos según la característica que deba inspeccionarse.
