BOWERS GROUP · MEDICIÓN E INSPECCIÓN
Baty R400
Baty R400 amplía el perfil de piezas mecanizadas para revisar radios, ángulos y longitudes sin palpar cada borde. Su trayectoria óptica horizontal combina una pantalla de 400 mm con recorridos de 300 × 150 mm; XLS, GXL y FT2-E permiten elegir la lectura y el registro que requiere su control.
- Proyección horizontal sin contacto
- Recorridos de 300 × 150 mm
- Lectura XY, geometría o FT2-E
Baty R400Metrología industrial
Observar el perfil
La imagen proyectada presenta contornos de piezas torneadas y mecanizadas para comprobar su forma y dimensiones.
Recorrer la pieza
La mesa permite desplazar la zona de interés hasta el campo óptico. La liberación rápida de la transmisión facilita reposicionarla antes de medir.
Elegir la lectura
XLS ofrece coordenadas; GXL construye geometrías; FT2-E incorpora detección óptica, Fusion 2D de Baty e informes.
Documentar dimensiones
En FT2-E, la vista gráfica relaciona las características medidas con tolerancias y puede formar parte del informe de inspección.
DESCRIPCIÓN
Cómo ayuda Baty R400 a comprobar el perfil de una pieza

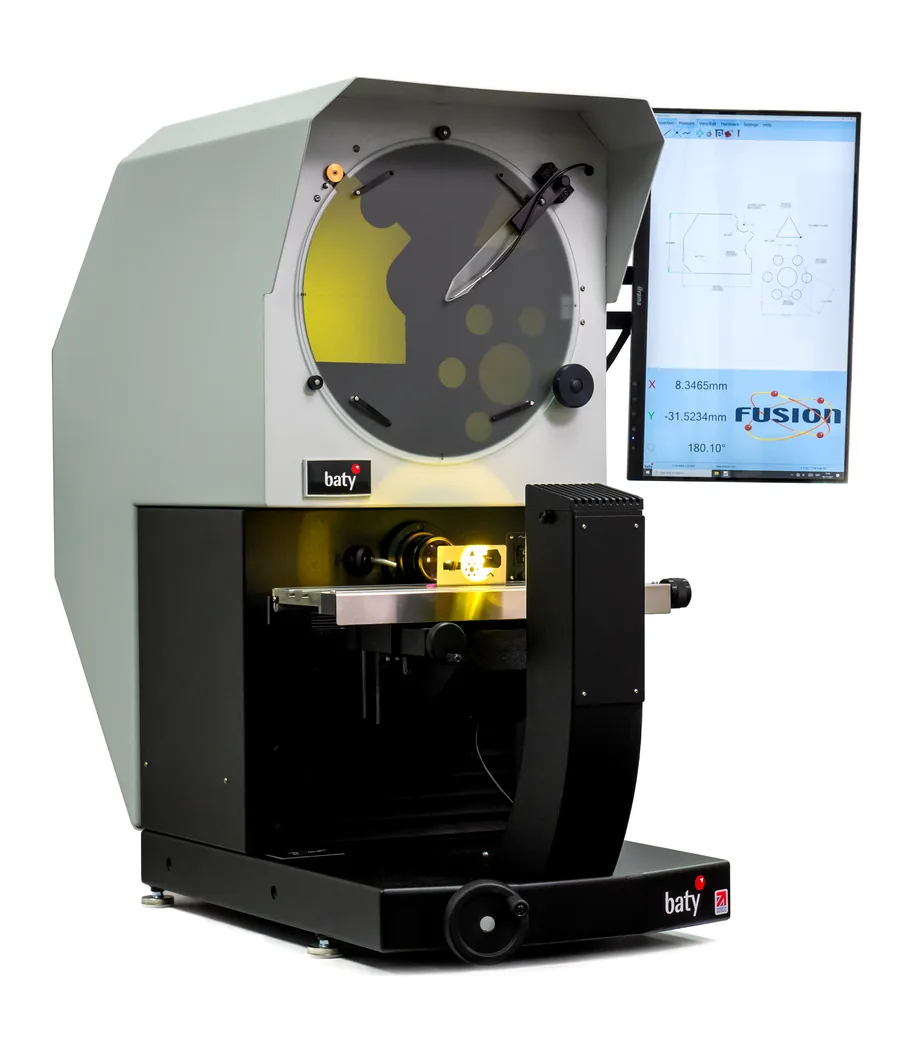

Baty R400 es un proyector de perfiles horizontal de sobremesa de Bowers Group. El operario prepara la sujeción, selecciona el objetivo y desplaza la mesa para presentar la característica frente al trayecto óptico. La silueta ampliada permite revisar bordes visibles, radios y ángulos; la iluminación superficial ayuda a observar detalles de la cara presentada.
La pantalla de 400 mm presenta la imagen ampliada, mientras los recorridos de 300 × 150 mm permiten mover la pieza. El campo observado y la distancia de trabajo dependen del objetivo. Para elegir conviene relacionar esos criterios con el plano y la sujeción, y después decidir si el control necesita coordenadas, geometría o un informe con tolerancias.
PROBLEMAS QUE RESUELVE
Ver la forma y convertirla en un control documentado
La proyección hace visible el borde; el lector relaciona medidas y el informe conserva el resultado.
Comprobar bordes sin palparlos

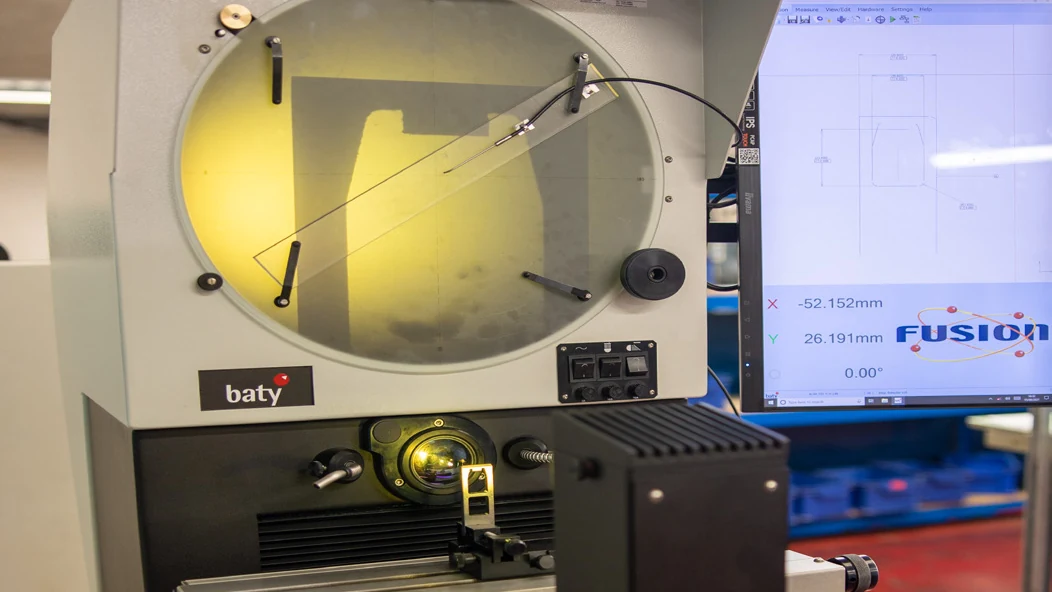

La trayectoria horizontal proyecta el contorno para observarlo ampliado. En el caso de Bowers se comprueban radios, ángulos y longitudes de cabezales rectificados; la pieza se presenta en la mesa para hacer visible la característica que requiere el plano.
Relacionar características medidas

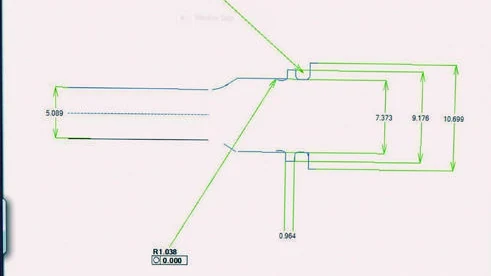

GXL permite construir puntos, líneas, círculos, distancias y ángulos. FT2-E añade una vista acotada con las características y tolerancias del control, para interpretar las medidas junto con la forma de la pieza.
Conservar el resultado de inspección

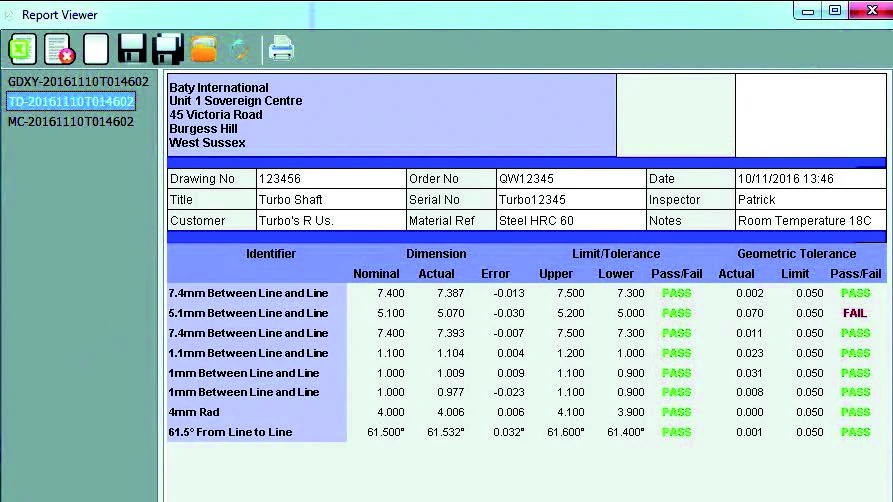

FT2-E genera informes de dimensiones y tolerancias y permite exportar los resultados a Excel. El registro se forma con los datos del control, evitando volver a transcribir cada lectura para preparar la tabla de resultados.
CAPACIDADES
Preparar la imagen y la toma de puntos
El objetivo y la iluminación preparan la observación; el lector determina cómo se utilizan las medidas.
Perfil LED y luz de superficie
La iluminación LED presenta la silueta. La fibra óptica ilumina detalles de la cara observada. Elija el modo según necesite medir el contorno o una característica superficial visible.
Objetivo y acceso a la pieza
Los objetivos de 10×, 20×, 50× y 100× cambian el campo óptico y la distancia de trabajo. El aumento debe permitir observar el detalle y conservar el espacio necesario para presentar y desplazar la pieza.
Mesa y formas roscadas
La mesa ranurada admite accesorios de sujeción para orientar la pieza. El ajuste de hélice de la fuente de luz, de ±7°, ayuda a preparar la proyección de perfiles roscados.
Sensor óptico en FT2-E
El sensor montado en pantalla toma puntos al pasar el perfil proyectado por él. Fusion 2D de Baty construye las características y organiza la secuencia del control; la mesa se desplaza manualmente.
APLICACIONES
Controles de fabricación y presentación de torneados
Parta de la característica que necesita medir y de cómo puede presentarla en el trayecto óptico.
Radios y formas de cabezales

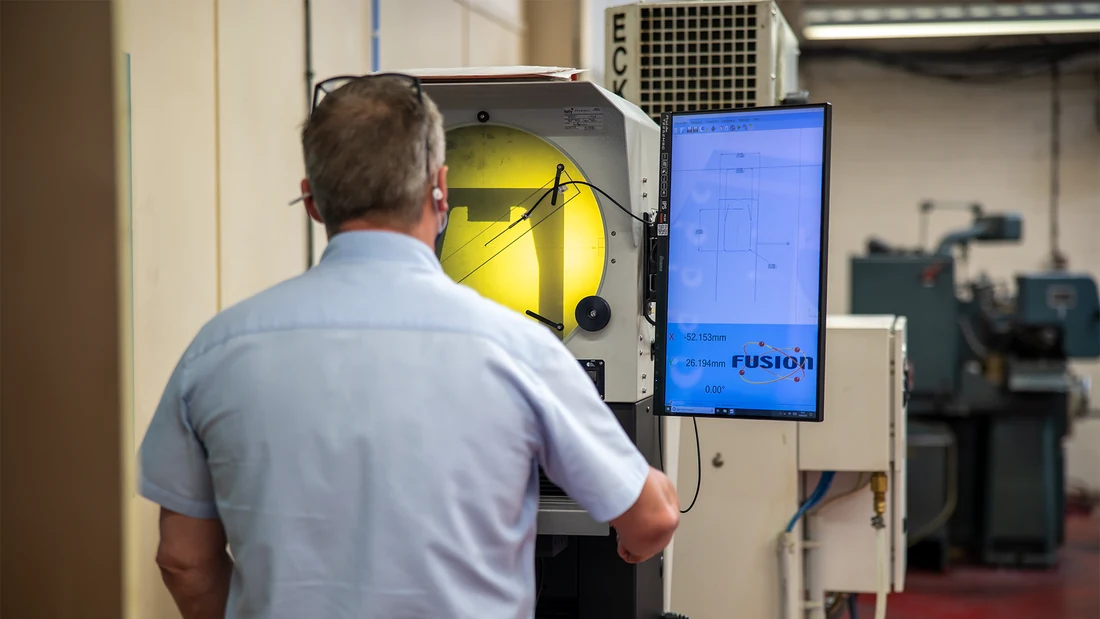

Bowers utiliza R400 y Fusion en la inspección de cabezales de medición después del rectificado. La proyección muestra su forma y el software relaciona radios, ángulos y longitudes con el registro geométrico del control.
Componentes mecanizados en lote

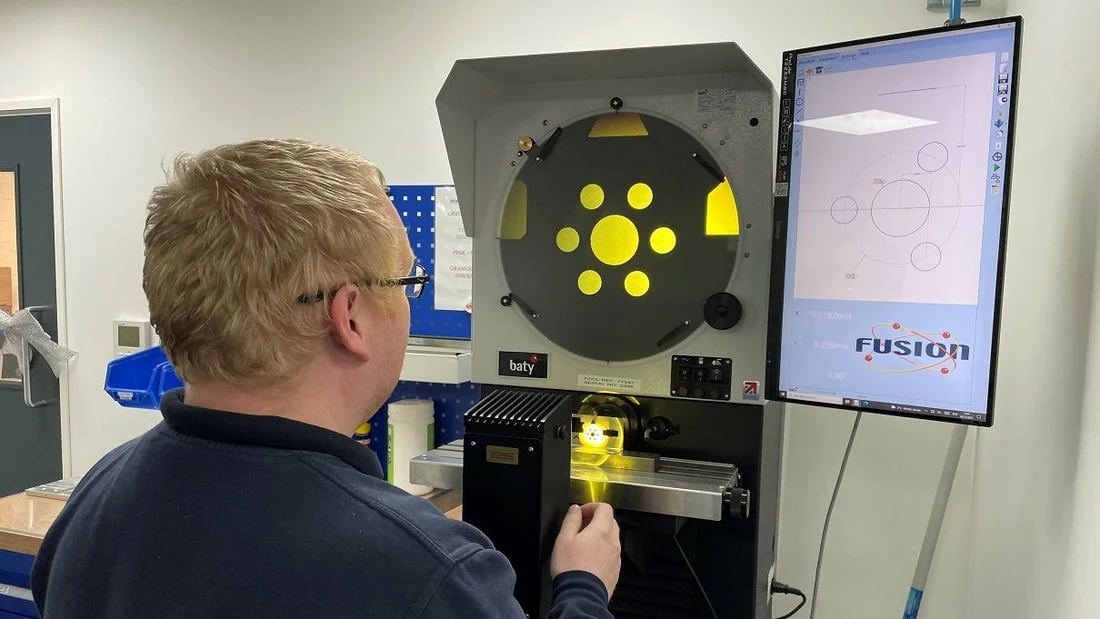

Penta Precision utiliza R400 en primeras piezas, inspección por lotes y controles durante el mecanizado. La pieza presentada y las funciones geométricas permiten comprobar las características definidas para cada etapa de inspección.
Presentación de ejes y torneados

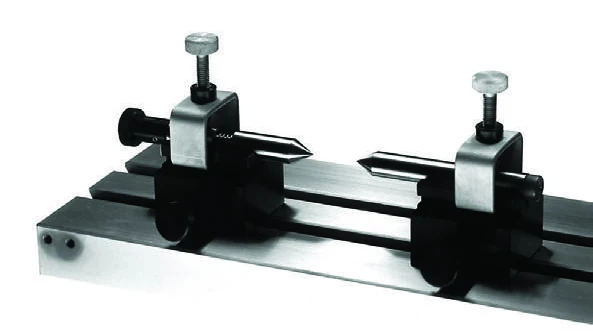

La trayectoria horizontal es adecuada para piezas torneadas que puedan sujetarse y orientarse en la mesa. Los bloques y centros opcionales de Baty ayudan a presentar un eje; evalúe la sujeción, el objetivo y el acceso al perfil antes de elegir la configuración.
CONFIGURACIÓN
Elegir lector, campo óptico y sujeción
XLS, GXL y FT2-E comparten pantalla de 400 mm y recorridos de 300 × 150 mm. Compare el campo y la distancia de trabajo del objetivo con la pieza y sus accesorios de sujeción. La resolución de lectura de 0,5 µm es un dato del sistema de escalas; el método y sus condiciones intervienen en la exactitud del control.
R400-XLS: coordenadas
Lectura XY con modos absoluto e incremental, puesta a cero y conversiones mm/pulgada y radio/diámetro. Corresponde a controles que se realizan mediante coordenadas y lecturas directas.
R400-GXL: geometría
Funciones de punto, línea, círculo, ranura, distancia y ángulo, junto con vista gráfica, lista de características y tolerancias. Permite organizar un control que relaciona varias geometrías de la pieza.
R400-FT2-E: puntos e informes
Sensor óptico en pantalla y Fusion 2D, con vista acotada, informes, SPC, Excel y comparación DXF. Elija esta configuración cuando necesite captura óptica de puntos y un registro geométrico de la inspección.
ACOMPAÑAMIENTO
Implementación y soporte
Para incorporar un control con R400, MultiCAM acompaña la elección de la óptica, el lector y la preparación de la pieza, junto con la puesta en marcha y el aprendizaje de la operación.
Asesoramiento técnico
Revisamos la pieza, el plano, las tolerancias y la sujeción para relacionar el campo óptico, el recorrido y el lector con las dimensiones que necesita comprobar.
Implementación
Acompañamos la puesta en marcha y la preparación del trabajo de inspección para incorporar el equipo al proceso de control de piezas.
Capacitación personalizada
Trabajamos sobre la presentación de la pieza, la lectura de características y las funciones de la configuración elegida, con tareas vinculadas a su aplicación.
Soporte técnico
Ayudamos a revisar dudas de operación, uso del software y preparación del control para continuar utilizando la solución en las tareas de inspección.
Comparta el plano, la pieza y el registro de inspección que necesita obtener. Conozca el soporte técnico y las capacitaciones personalizadas.
PREGUNTAS FRECUENTES
Decidir si R400 corresponde al control de su pieza
¿Qué cambia entre Baty R14 y R400?
R14 tiene pantalla de 340 mm y recorridos de 175 × 100 mm. R400 ofrece pantalla de 400 mm y recorridos de 300 × 150 mm. Ambos utilizan una trayectoria horizontal; la elección debe relacionar recorrido, campo óptico, distancia de trabajo y sujeción con las características de la pieza.
¿La pantalla de 400 mm permite ver 400 mm de pieza?
Los 400 mm describen el diámetro de la pantalla donde se presenta la imagen ampliada. El campo de la pieza que se observa depende del objetivo y su aumento. El recorrido de la mesa, de 300 × 150 mm, es otro criterio para desplazar y presentar la zona que necesita medir.
¿Cuándo conviene XLS, GXL o FT2-E?
XLS corresponde a lecturas de coordenadas. GXL incorpora geometrías, vista gráfica y tolerancias. FT2-E añade sensor óptico y Fusion 2D de Baty, con informes, SPC, Excel y comparación DXF. Elija según las características que necesita relacionar y el registro que debe conservar.
¿La detección automática significa que la mesa es CNC?
En FT2-E el sensor óptico captura puntos del perfil y el software organiza la secuencia de inspección. La mesa del R400 se desplaza manualmente; la liberación rápida facilita reposicionarla antes de medir.
¿Cómo se prepara una pieza torneada para observar su perfil?
Debe sujetarse y orientarse para que el contorno requerido quede visible en el trayecto horizontal. La mesa admite accesorios de sujeción de Baty; bloques y centros son opciones para presentar ejes. El objetivo, la distancia de trabajo y el acceso a la característica deben evaluarse con la pieza.
¿Qué informes genera FT2-E?
Fusion 2D reúne características y tolerancias en una vista gráfica y permite generar informes con dimensiones, errores de forma y datos SPC, además de exportar resultados a Excel. La comparación DXF relaciona el perfil medido con la geometría del dibujo.
Consulte por Baty R400
Comparta la pieza, el plano y el registro de inspección para evaluar la óptica, la sujeción y el lector de Baty R400.
