Renishaw REVO-2
Renishaw REVO-2 es un sistema multisensor de cinco ejes para CMM. Permite combinar escaneo táctil, visión y acabado superficial en una rutina, orientando cada sonda según la geometría y el acceso a la pieza.
- Movimiento de cinco ejes
- Sensores intercambiables
- Cambio automático de sondas
Renishaw REVO-2Accesorios
Movimiento coordinado
Tres ejes de la CMM y dos del cabezal trabajan sincronizados para recorrer la pieza durante la medición.
Sensores por tarea
Escaneo táctil, visión, acabado y espesor: la característica a inspeccionar determina la sonda que necesita.
Una referencia de datos
Los datos de los distintos sensores se relacionan con el mismo sistema de coordenadas de la pieza.
Cambio automático
Los puertos y el rack permiten intercambiar sondas y portapalpadores dentro del programa de inspección.
DESCRIPCIÓN
Qué es Renishaw REVO-2
REVO-2 es un sistema multisensor de cinco ejes para CMM que admite palpado, escaneo táctil, visión y medición de acabado superficial.
REVO-2 sincroniza los tres ejes de la CMM con los dos ejes giratorios del cabezal. El cabezal realiza los movimientos rápidos mientras la máquina sigue un desplazamiento lineal más lento, reduciendo los efectos dinámicos del movimiento de la CMM. Los sensores intercambiables permiten relacionar la toma de datos con las características de la pieza.
PROBLEMAS QUE RESUELVE
Qué permite resolver Renishaw REVO-2
Evalúe el movimiento de medición, el acceso a las características y el tipo de sensor que necesita cada tarea. REVO-2 combina esas decisiones en una configuración de CMM de cinco ejes.
Movimiento de la máquina durante el escaneo
El cabezal sigue el recorrido de escaneo mientras la CMM mantiene un movimiento lineal más lento. Este reparto del movimiento reduce los efectos dinámicos de desplazar la estructura durante la toma de datos.
Acceso óptico en cavidades

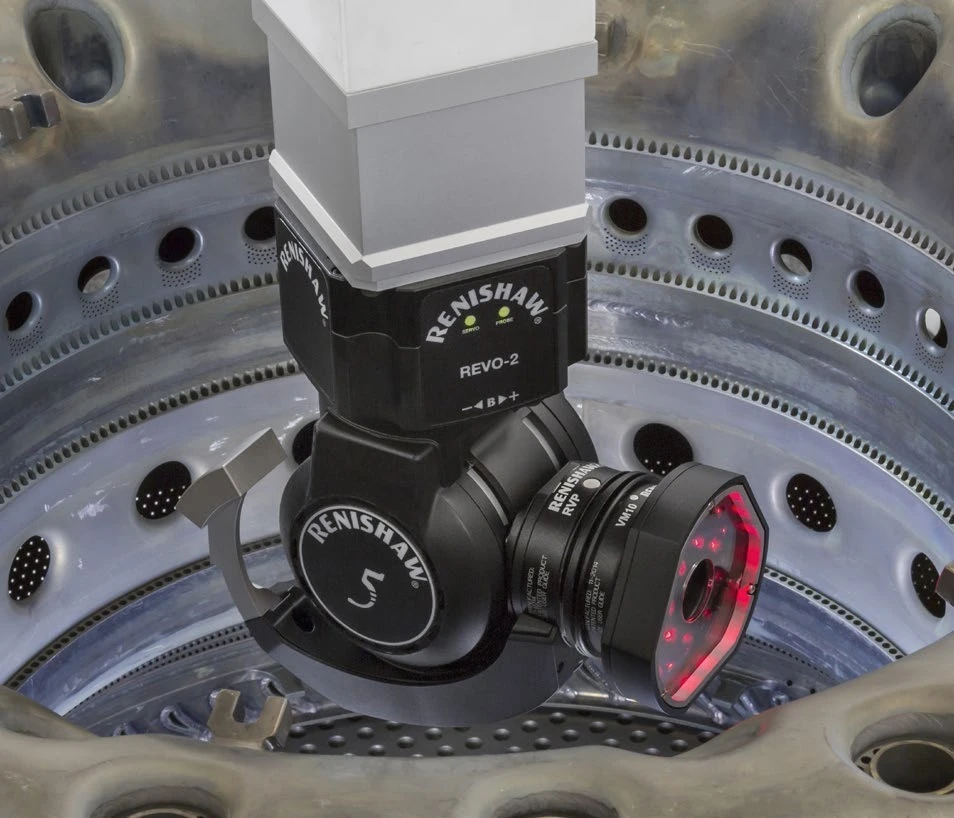

En una carcasa perforada, el cabezal orienta la sonda RVP frente a las características internas. Los módulos y el espejo angular permiten preparar el acceso óptico según la geometría de la pieza.
Geometría y acabado en una pieza

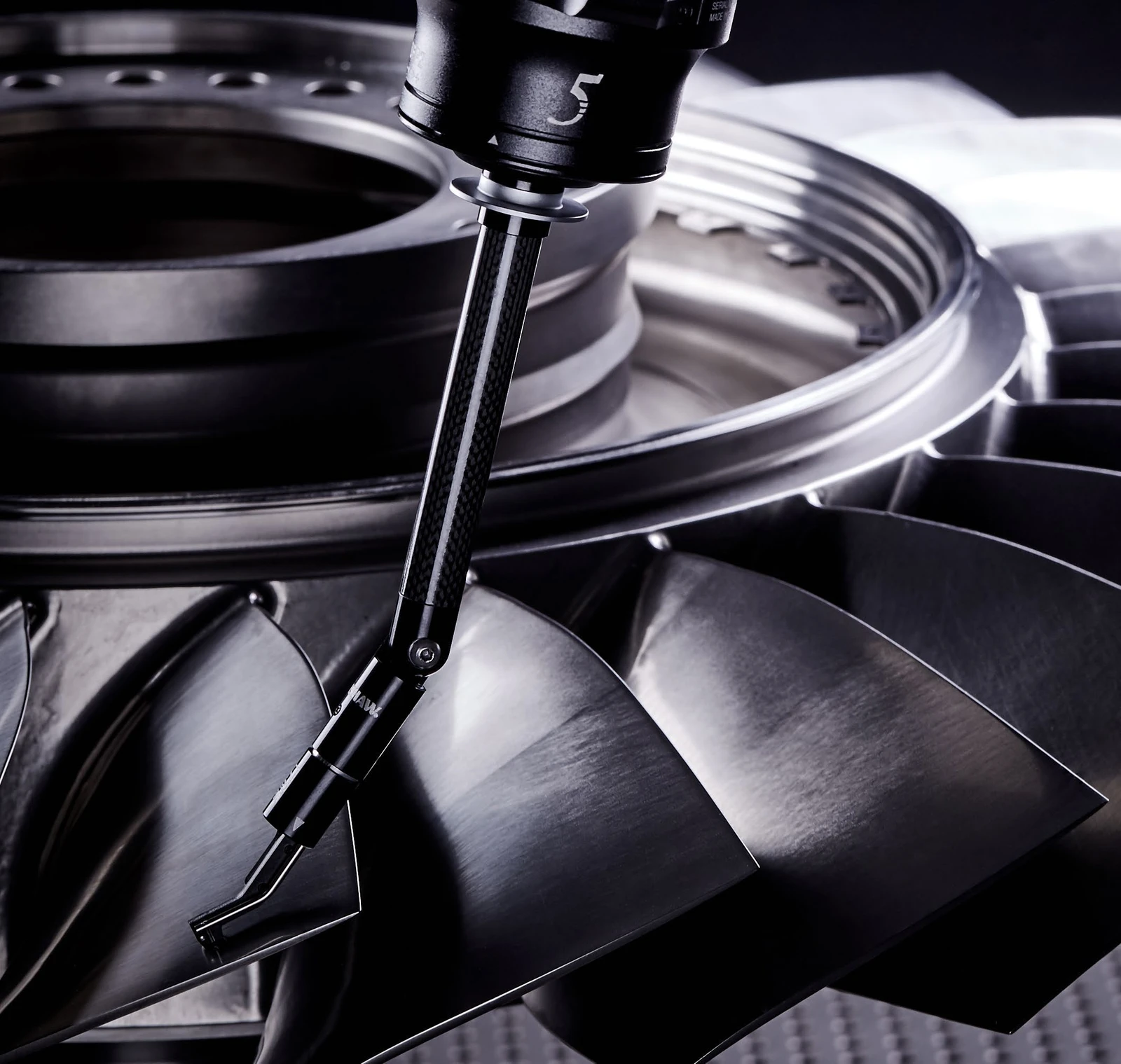

SFP2 se intercambia automáticamente con otras sondas del sistema. Permite añadir la medición de acabado al programa de CMM y relacionar los datos de los distintos sensores con la misma referencia de la pieza.
CAPACIDADES
Capacidades de Renishaw REVO-2
Sistema de sondas para CMM
La configuración combina los tres ejes de la máquina con los dos del cabezal. El control sincronizado relaciona el movimiento del instrumento con la captura de datos durante el escaneo.
Orientación del sensor
La orientación continua permite preparar el acceso a distintas caras y cavidades sin depender sólo del desplazamiento de la CMM. Compare la configuración de la sonda y del palpador con la pieza que necesita medir.
Medición multisensor
RSP2 realiza escaneo 2D y palpado de puntos; RSP3 aporta escaneo 3D con ángulo fijo del cabezal. RVP mide sin contacto y SFP2 incorpora acabado superficial. La operación requerida orienta la elección del sensor.
Inspección automatizada
Los puertos de cambio y el rack del sistema permiten intercambiar sondas y portapalpadores automáticamente. La rutina puede relacionar varios sensores con distintas características sin un cambio manual entre cada tarea.
APLICACIONES
Aplicaciones del sistema REVO-2
Cada aplicación utiliza una sonda específica y una combinación de módulos, acceso y software. Compare esa configuración con las características que necesita inspeccionar.

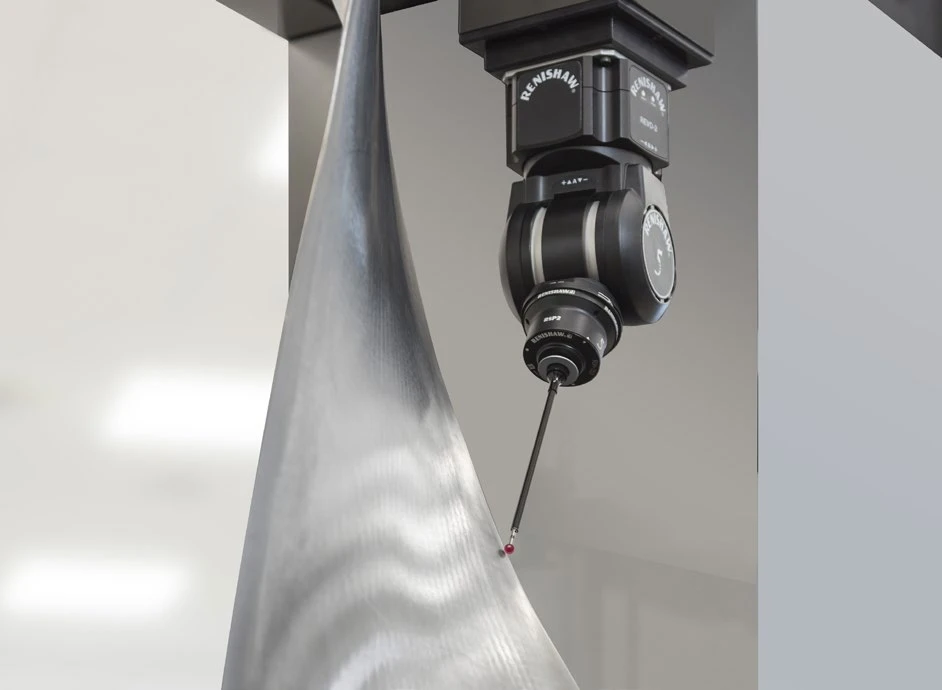

Geometría de álabes
El escaneo de cinco ejes recorre el perfil del álabe para analizar su forma. MODUS Blade Planner prepara las trayectorias de esta aplicación; la geometría y el acceso determinan la sonda y el programa de medición.

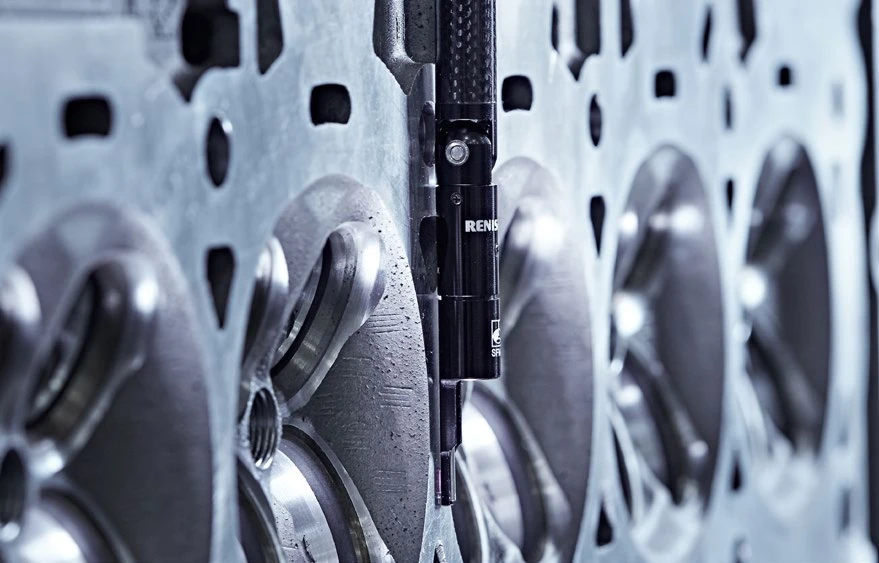

Acabado superficial
Con SFP2, el acabado se integra en la rutina dimensional de la CMM. Los datos comparten las referencias de la pieza y pueden reunirse en el informe de inspección. La superficie y el acceso determinan el módulo.

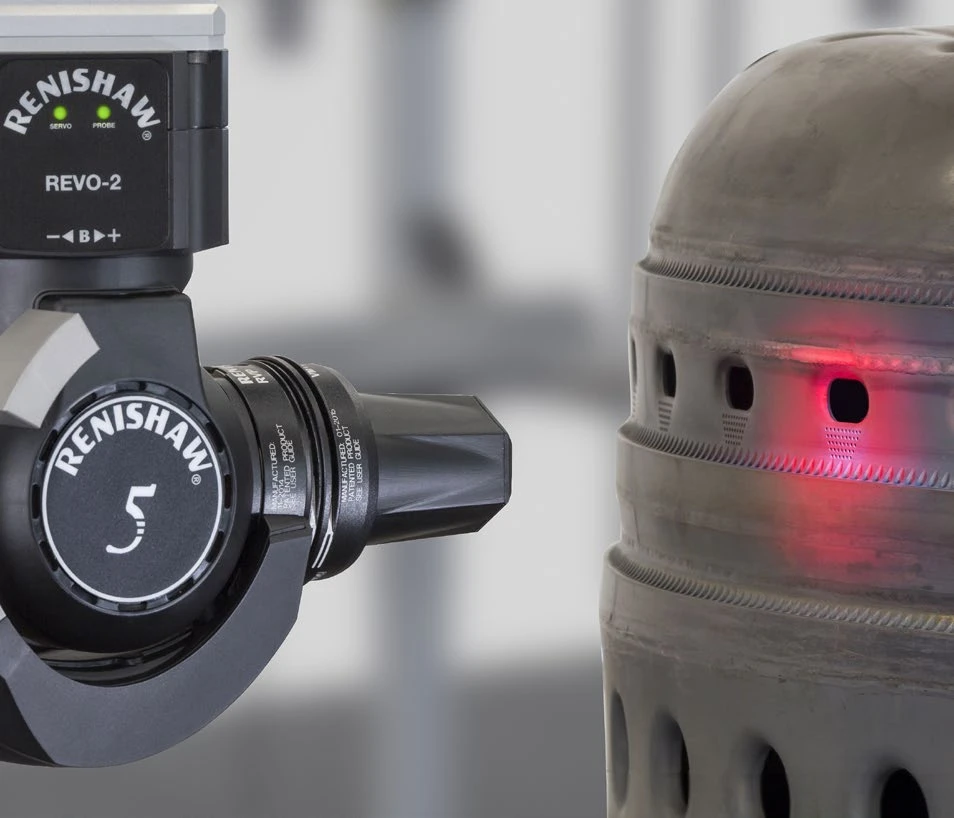

Inspección óptica de perforaciones
RVP inspecciona sin contacto piezas de chapa y carcasas perforadas. VM10 se aplica a estas geometrías; VM11-2 permite inspeccionar orificios de refrigeración. El campo visual, la iluminación y el acceso orientan la elección del módulo.

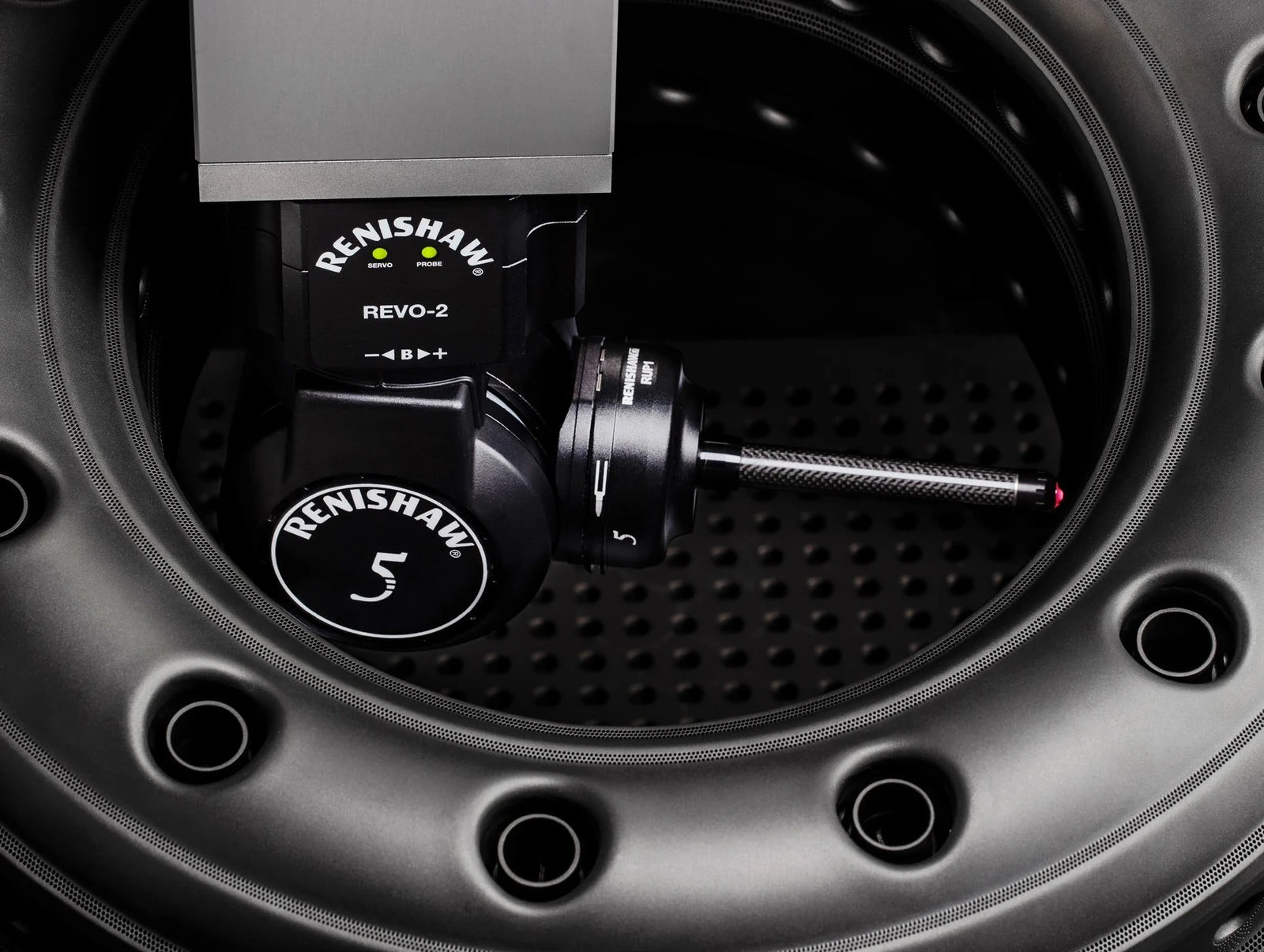

Espesor desde una cara
RUP1 mide espesor por ultrasonido desde una sola cara, para piezas cuya cara opuesta resulta inaccesible. El material, la forma y el rango de espesor determinan su adecuación a la rutina de la CMM.
CONFIGURACIÓN
Configuración y condiciones de uso
Sistema compatible
La configuración de cinco ejes utiliza control UCC S5 y amplificador SPA3; UCCserver proporciona la interfaz de control de REVO-2. Revise la CMM, el control y el software juntos al evaluar una instalación o actualización.
Palpador y acceso
Relacione el tipo de sensor, el portapalpador y las extensiones con las caras, cavidades y superficies de la pieza. Respete las combinaciones documentadas para la sonda elegida.
Tipo de operación
Defina si necesita puntos, escaneo 2D o 3D, visión, acabado superficial o espesor por ultrasonido. Relacione la operación y el sensor con el programa de medición, los puertos y el rack necesarios para cambiarlo.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM brinda asesoramiento técnico para relacionar las características de la pieza, el sensor y la configuración de la CMM. Puede acompañar la implementación de la solución de metrología, capacitar al equipo y brindar soporte por correo, teléfono o WhatsApp. Comparta el modelo de la CMM, su control y las operaciones que necesita integrar para evaluar una configuración concreta.
PREGUNTAS FRECUENTES
Preguntas para evaluar Renishaw REVO-2
¿Qué significa medir con cinco ejes?
El sistema sincroniza los tres ejes de la CMM y los dos ejes giratorios del cabezal. REVO-2 realiza los movimientos rápidos mientras la máquina sigue un desplazamiento lineal más lento. Este reparto ayuda a controlar los efectos dinámicos del movimiento de la CMM durante el escaneo.
¿Qué sensor se utiliza para cada tarea?
RSP2 admite escaneo 2D y palpado de puntos; RSP3 ofrece escaneo 3D con ángulo fijo del cabezal. RVP incorpora visión, SFP2 mide acabado superficial y RUP1 mide espesor por ultrasonido. La característica, el acceso y el dato requerido determinan la sonda y el portapalpador.
¿Qué se revisa para instalarlo en una CMM?
El control de cinco ejes de REVO-2 combina UCC S5 y el amplificador SPA3 compatible, con UCCserver como interfaz. Evalúe la máquina, el control, el software y los sensores como conjunto antes de definir una instalación o actualización.
¿Cómo se cambian sondas y portapalpadores?
El rack y los puertos de cambio del sistema permiten realizar el intercambio automático. Los puertos RCP TC-2, RCP TC-3 y RCP2 y el rack flexible FCR25 sobre MRS2 se seleccionan según las sondas y la rutina que necesita ejecutar.
Consulte por Renishaw REVO-2
Comparta el modelo de su CMM, el control instalado y las características que necesita medir. MultiCAM lo ayuda a relacionar esas tareas con las sondas y la configuración de REVO-2.
