Medición y control de procesos
Renishaw
Mida las características de la pieza en una CMM, establezca referencias en CNC o compruebe el movimiento de la máquina. Compare las soluciones Renishaw según el dato que necesita y el equipo donde lo utilizará.
CRITERIOS DE ELECCIÓN
Cómo elegir una solución Renishaw
Defina qué necesita conocer antes de elegir el sensor: una dimensión de la pieza, una referencia para mecanizar o un error de movimiento de la máquina. Cada familia obtiene datos diferentes.
Dónde necesita medir
En una CMM, durante el mecanizado o junto a producción. El lugar de uso determina el sistema y su integración con la máquina.
Qué característica controla
Puntos, superficies, rugosidad, posición de la pieza o comportamiento de los ejes. Relacione el método con la geometría y el acceso.
Con qué equipo trabajará
Identifique la máquina, el cabezal, la sonda, el control y el software actuales. La compatibilidad define qué configuración puede incorporar.
Para elegir: Para controlar piezas por comparación, prepare la pieza patrón y las características que verificará. Para diagnosticar la máquina, identifique el eje o movimiento que necesita comprobar. Estos datos distinguen el método Equator de una prueba de calibración.
SOLUCIONES RENISHAW
Elija por la tarea que necesita resolver
La dimensión de una pieza, la referencia de mecanizado y el comportamiento de una máquina requieren métodos distintos. Relacione el dato que busca con la configuración donde lo utilizará.
SENSORES PARA CMM
Inspección multisensor en una CMM
Capture dimensiones, superficies o rugosidad en una CMM con el sensor REVO adecuado para cada característica.
REVO y sensores para CMM
SONDEO EN CNC
Referenciar o comprobar la pieza en CNC
Establezca referencias y compruebe la pieza en CNC. Para la herramienta, elija un sistema de medición específico.
Sondas para máquina herramienta
CONTACTO CON LA PIEZA
Alcanzar el punto de contacto
Elija una punta y una longitud que alcancen la característica sin interferir con la pieza.
Palpadores de precisión
CONFIGURACIÓN DE CMM
Configurar el palpado y el cambio de módulos
Combine la sonda, la orientación del cabezal y los cambios de módulos necesarios para su programa.
Sondas, cabezales y cambiadores
DIAGNÓSTICO DE MÁQUINA
Comprobar el comportamiento de la máquina
Compruebe el movimiento y el posicionamiento de la máquina mediante pruebas de ballbar o láser.
Calibración y diagnóstico
CONTROL EN PRODUCCIÓN
Comparar piezas de producción con una referencia
Compare piezas repetidas con una pieza patrón mediante una rutina de control en producción.
Equator comparativo

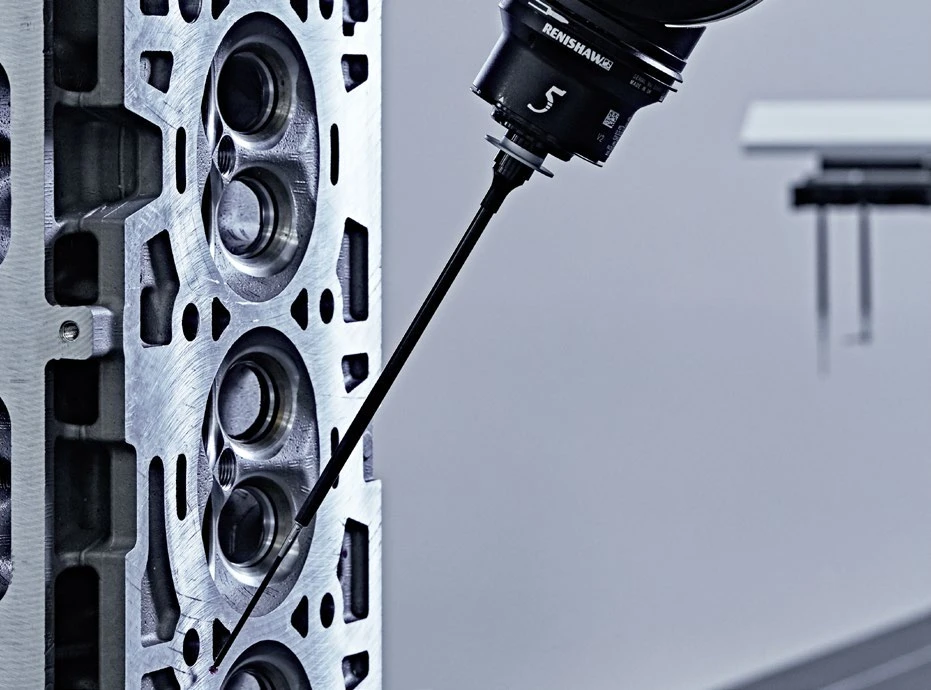

Inspección multisensor en una CMM
REVO y sensores para CMM
RENISHAW · REVO y sensores para CMM
Sistemas y sensores para CMM
PARA ELEGIR
Características dimensionales y de superficie de la pieza. Datos dimensionales y de superficie reunidos en una CMM.
Para medir características de una pieza, compare el tipo de captura y el acceso necesario. REVO-2 combina sensores para distintas tareas; cada sonda responde a una necesidad de medición.
Reunir medición por contacto, sin contacto y de rugosidad en una misma CMM permite comprobar dimensiones y acabado superficial sin trasladar la pieza entre equipos de inspección para cada tarea.

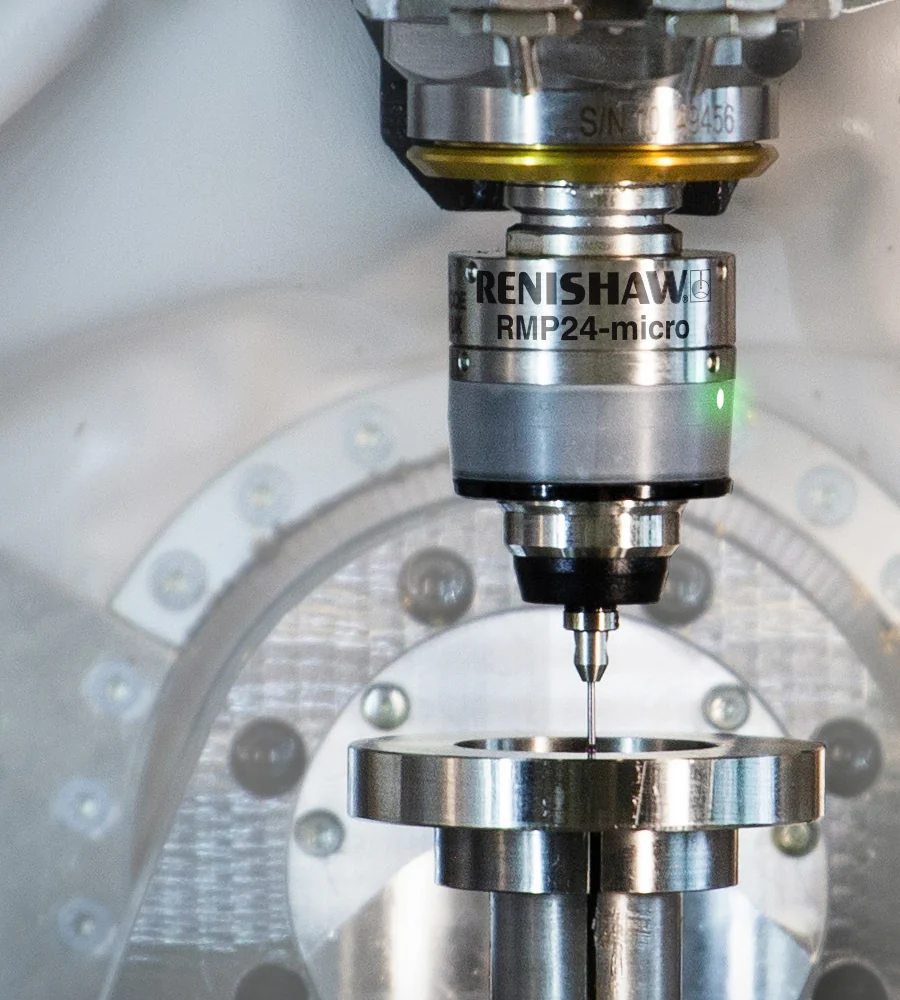

RENISHAW · Sondas para máquina herramienta
Medición en máquina herramienta
PARA ELEGIR
Máquina, control, interfaz y ciclos de sondeo. Referencias e inspección de pieza; medidor específico para herramientas.
Distinga la preparación y verificación de la pieza de la medición de herramientas. La selección depende del trabajo, la máquina, la transmisión y los ciclos disponibles.
La referencia de pieza y la comprobación durante el ciclo ayudan a reducir ajustes manuales y a detectar variaciones durante el mecanizado. La medición de herramientas aporta otro dato: su referencia, desgaste o rotura.
Referenciar o comprobar la pieza en CNC
Sondas para máquina herramienta
Alcanzar el punto de contacto
Palpadores de precisión

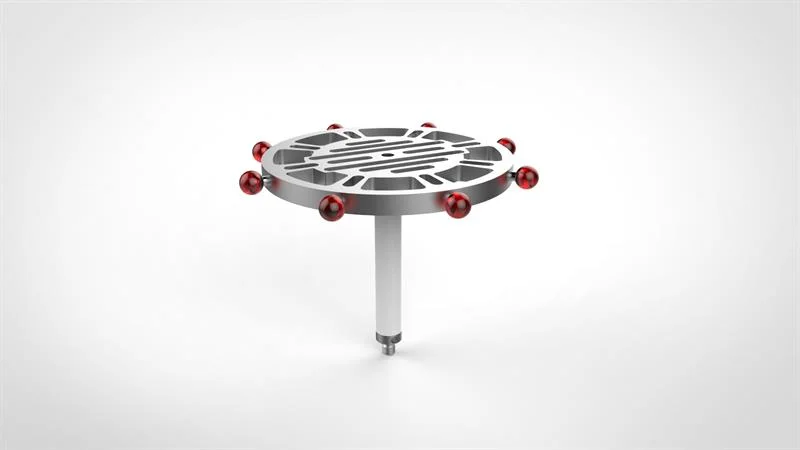

RENISHAW · Palpadores de precisión
Palpadores de contacto
PARA ELEGIR
Sonda instalada y geometría de la característica. Contacto con la característica mediante una punta y un alcance adecuados.
El elemento de contacto debe alcanzar la característica sin interferencias. Compare punta, longitud útil y material con la configuración admitida por la sonda.
Elegir el acceso junto con la rigidez y el material de contacto ayuda a evitar que la configuración del palpador limite la medición. Use la longitud necesaria para alcanzar la característica y compruebe la configuración admitida por la sonda.

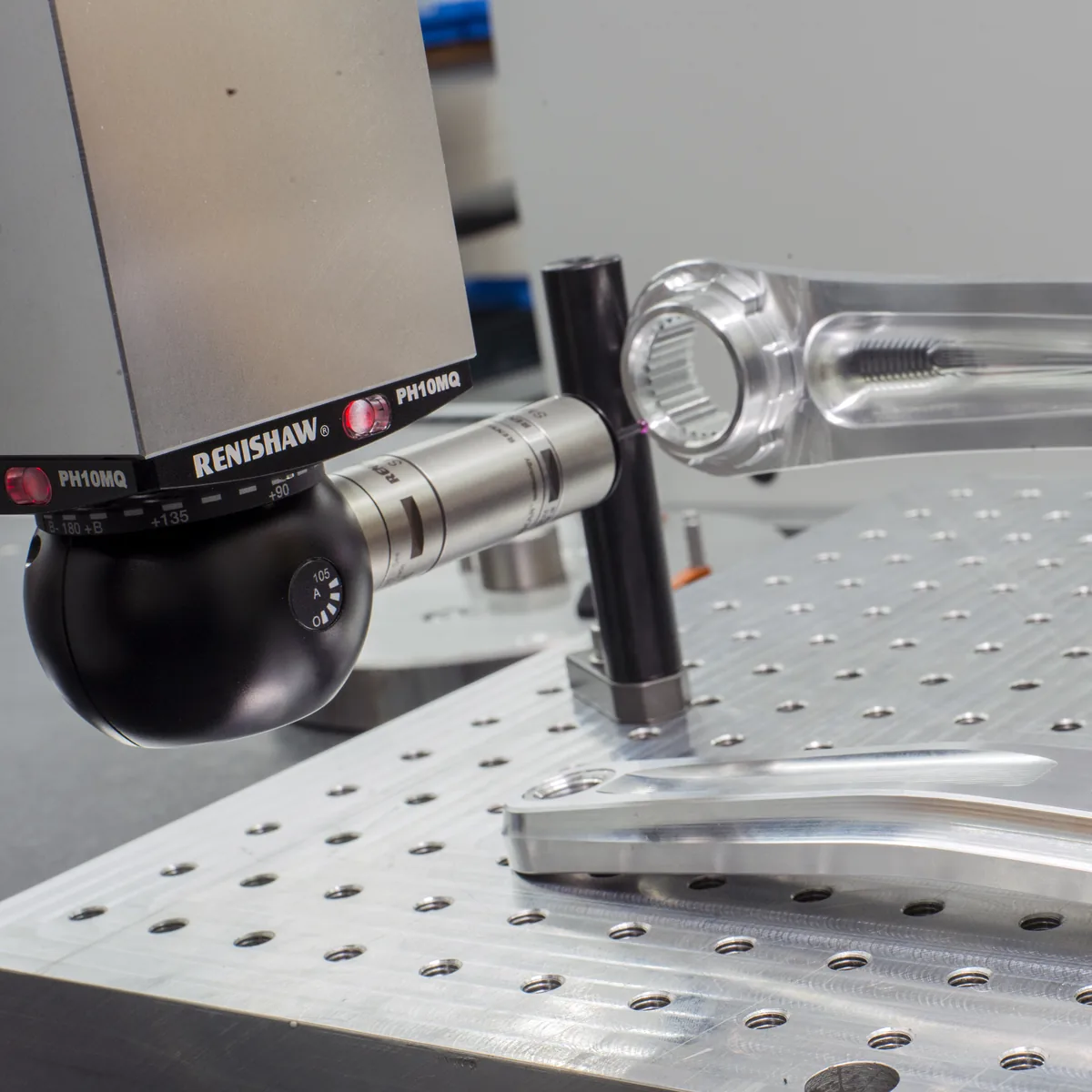

RENISHAW · Sondas, cabezales y cambiadores
Sondas, cabezales y cambiadores
PARA ELEGIR
CMM, controlador y sistema de sondas existente. Orientación de la sonda y cambios de módulos durante el programa.
Complete la configuración de una CMM según el método de palpado y los cambios necesarios durante el programa. Revise la compatibilidad de cada componente con el sistema existente.
PH10 PLUS orienta la sonda desde el programa para acceder a características situadas en distintos ángulos. MCR20 automatiza cambios de módulos TP20; SP25M cumple otra función: capturar superficies mediante barrido por contacto.
Configurar el palpado y el cambio de módulos
Sondas, cabezales y cambiadores
Comprobar el comportamiento de la máquina
Calibración y diagnóstico

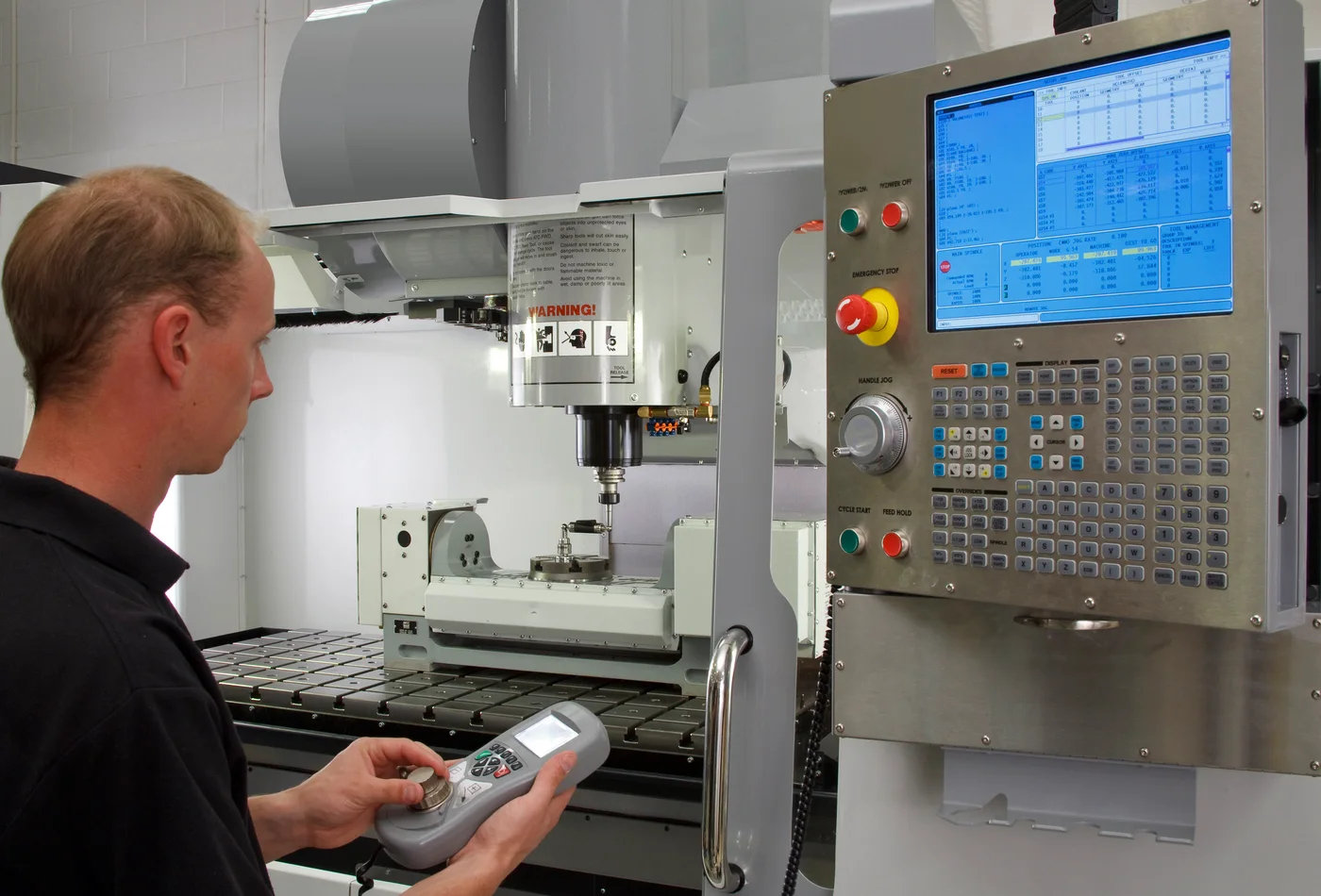

RENISHAW · Calibración y diagnóstico
Calibración y diagnóstico
PARA ELEGIR
Prueba de movimiento y posicionamiento. Datos para diagnosticar y seguir el comportamiento del equipo.
Los ballbars y los interferómetros láser permiten evaluar el movimiento y el posicionamiento de la máquina. Un ballbar comprueba una trayectoria circular; un sistema láser permite medir características de los ejes según la configuración de la prueba.
Registrar el comportamiento de la máquina permite comparar pruebas, detectar cambios y orientar el mantenimiento con datos. Así puede investigar el movimiento del equipo, además de evaluar la pieza terminada.

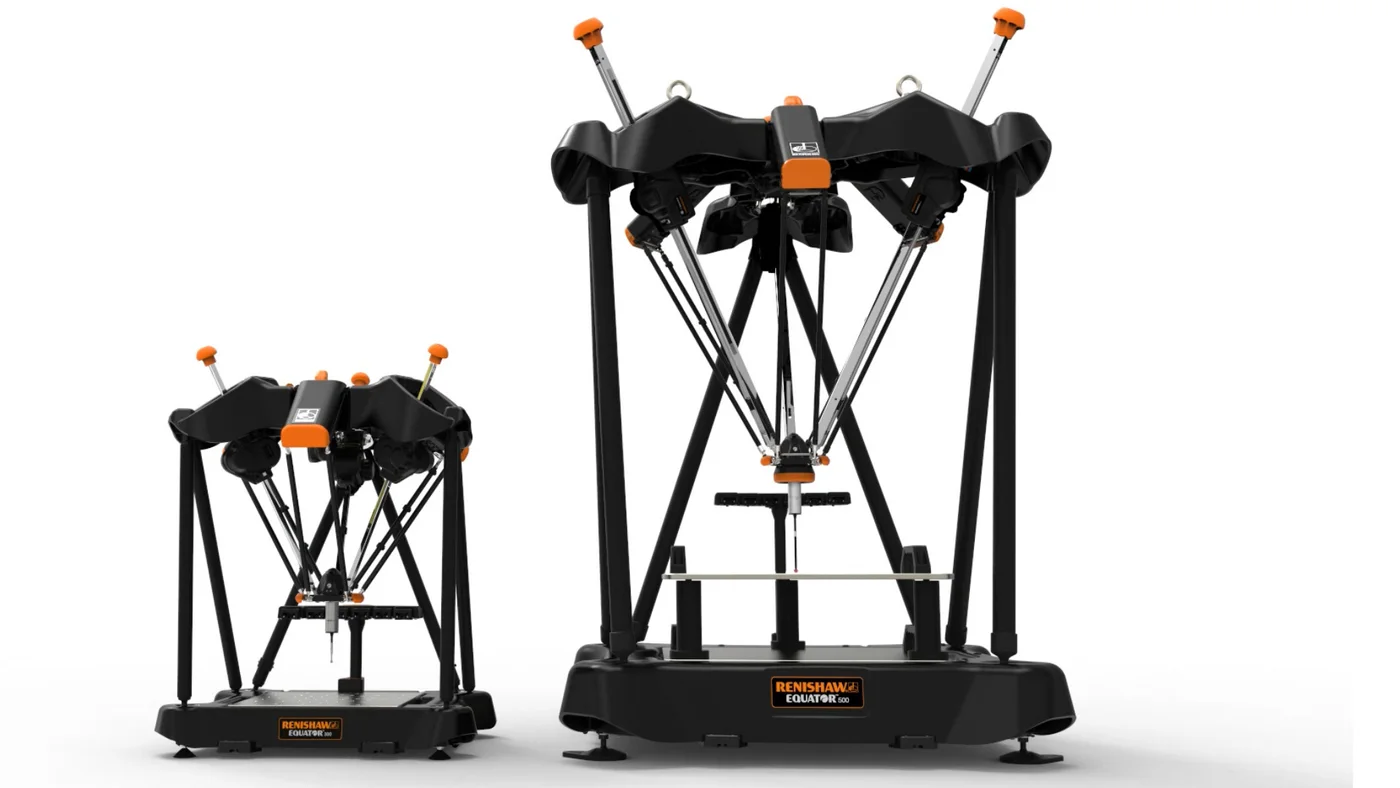

RENISHAW · Equator comparativo
Control comparativo de piezas con Equator
PARA ELEGIR
Pieza patrón y programa para las características elegidas. Comparación automatizada y repetida de piezas de producción.
Los sistemas comparativos Equator relacionan piezas de producción con una pieza patrón. Para elegir este método, defina las características que se compararán y cómo se obtendrá y utilizará la referencia.
Para piezas repetidas, la misma rutina mide el patrón y las piezas de producción para contrastar las características elegidas con una referencia conocida. La preparación del patrón y del programa forma parte del método.
Comparar piezas de producción con una referencia
Equator comparativo
COMPARACIÓN
Qué cambia entre las familias Renishaw
Compare qué se mide, qué información necesita preparar y para qué utilizará el resultado.
| Necesidad actual | Punto de partida | Resultado o enfoque | Solución |
|---|---|---|---|
| Inspección multisensor en una CMM | Características dimensionales y de superficie de la pieza | Datos dimensionales y de superficie reunidos en una CMM | REVO y sensores para CMM |
| Referenciar o comprobar la pieza en CNC | Máquina, control, interfaz y ciclos de sondeo | Referencias e inspección de pieza; medidor específico para herramientas | Sondas para máquina herramienta |
| Alcanzar el punto de contacto | Sonda instalada y geometría de la característica | Contacto con la característica mediante una punta y un alcance adecuados | Palpadores de precisión |
| Configurar el palpado y el cambio de módulos | CMM, controlador y sistema de sondas existente | Orientación de la sonda y cambios de módulos durante el programa | Sondas, cabezales y cambiadores |
| Comprobar el comportamiento de la máquina | Prueba de movimiento y posicionamiento | Datos para diagnosticar y seguir el comportamiento del equipo | Calibración y diagnóstico |
| Comparar piezas de producción con una referencia | Pieza patrón y programa para las características elegidas | Comparación automatizada y repetida de piezas de producción | Equator comparativo |
IMPLEMENTACIÓN Y SOPORTE
Acompañamiento de MultiCAM
Cuando la medición debe incorporarse a un trabajo real, MultiCAM ayuda a relacionar la pieza, el equipo existente y los datos que necesita obtener. El relevamiento orienta la selección y la preparación de la implementación.
Relevamiento de la aplicación
Comparta el plano o CAD, las características a controlar y el modelo de máquina. MultiCAM identifica la necesidad y las condiciones que influyen en el método de medición.
Selección y demostración
MultiCAM compara las alternativas aplicables y prepara demostraciones relacionadas con su necesidad. Así puede evaluar cómo se obtiene el dato y cómo se utiliza en su trabajo.
Implementación del sistema
MultiCAM coordina instalación, configuración, integración y puesta en marcha a partir del equipo y la aplicación relevados.
Capacitación y soporte
La capacitación personalizada, presencial o remota y con certificado, prepara al equipo para usar la solución. El soporte por correo, teléfono o WhatsApp acompaña las consultas técnicas durante su uso.
Para comenzar, comparta la máquina, la pieza y las características a controlar. Conozca la capacitación personalizada y el soporte técnico.
PREGUNTAS FRECUENTES
Preguntas para elegir Renishaw
Método de medición, equipo existente y datos que necesita controlar.
¿Cómo distinguir una solución para CMM de una sonda para máquina herramienta?
En una CMM, el sistema captura características de la pieza para inspección dimensional. En una máquina herramienta, las sondas permiten preparar y verificar la pieza, mientras los medidores de herramienta comprueban la herramienta. Defina primero dónde necesita medir y qué dato utilizará en el proceso.
¿Un palpador y una sonda cumplen la misma función?
No. El palpador es el elemento que toca la pieza; la sonda detecta ese contacto o realiza la captura correspondiente. La punta, la longitud y el material del palpador deben seleccionarse junto con la sonda y la geometría que se necesita alcanzar.
¿Qué diferencia hay entre inspeccionar piezas y comprobar el movimiento de una máquina?
La inspección obtiene dimensiones o características de la pieza. Un ballbar o un sistema láser de calibración comprueba el comportamiento y posicionamiento de la máquina. Elija la familia según si necesita conocer la pieza o investigar el movimiento del equipo.
¿Qué necesita un control comparativo Equator?
El método comparativo utiliza una pieza patrón y un programa para las características que se controlarán. La misma rutina mide el patrón y las piezas de producción, y los datos se comparan con esa referencia. Defina cómo obtendrá la información del patrón y qué tolerancias verificará para elegir la configuración.
¿Cuándo elegir una prueba de ballbar y cuándo una medición láser?
El ballbar evalúa el comportamiento de la máquina mediante una trayectoria circular y ayuda a diagnosticar problemas de movimiento. La medición láser se elige para evaluar características de los ejes según la prueba y la configuración utilizadas. Defina qué movimiento necesita comprobar y qué resultado usará para orientar el mantenimiento.
Conversemos sobre su medición
Comparta el modelo de máquina, una pieza representativa y las características que necesita controlar. MultiCAM puede ayudarle a elegir la familia Renishaw y preparar su incorporación al trabajo.
