METROLOGÍA · CMM DE ALTA EXACTITUD
WENZEL HA Series
Obtenga mediciones de referencia para evaluar piezas de alta precisión y validar procesos. La CMM WENZEL HA Series combina una estructura de puente reforzada con elementos de granito para sostener la estabilidad del control dimensional.
- Medición de referencia
- Estructura de alta rigidez
- Palpado y escaneo configurables
WENZEL HA SeriesMetrología industrial
Medición de referencia
Una CMM orientada a controles exigentes, validación de procesos y trabajo en salas de medición.
Volumen para la pieza
Los distintos tamaños de HA permiten relacionar el recorrido de los ejes con la pieza y su fijación.
Palpado y escaneo
La configuración del sensor permite abordar puntos, geometrías y superficies que requieren estrategias diferentes.
Evaluación e informes
WM | Quartis reúne las características medidas, sus tolerancias y los resultados del control.
DESCRIPCIÓN
Medición de referencia con WENZEL HA Series

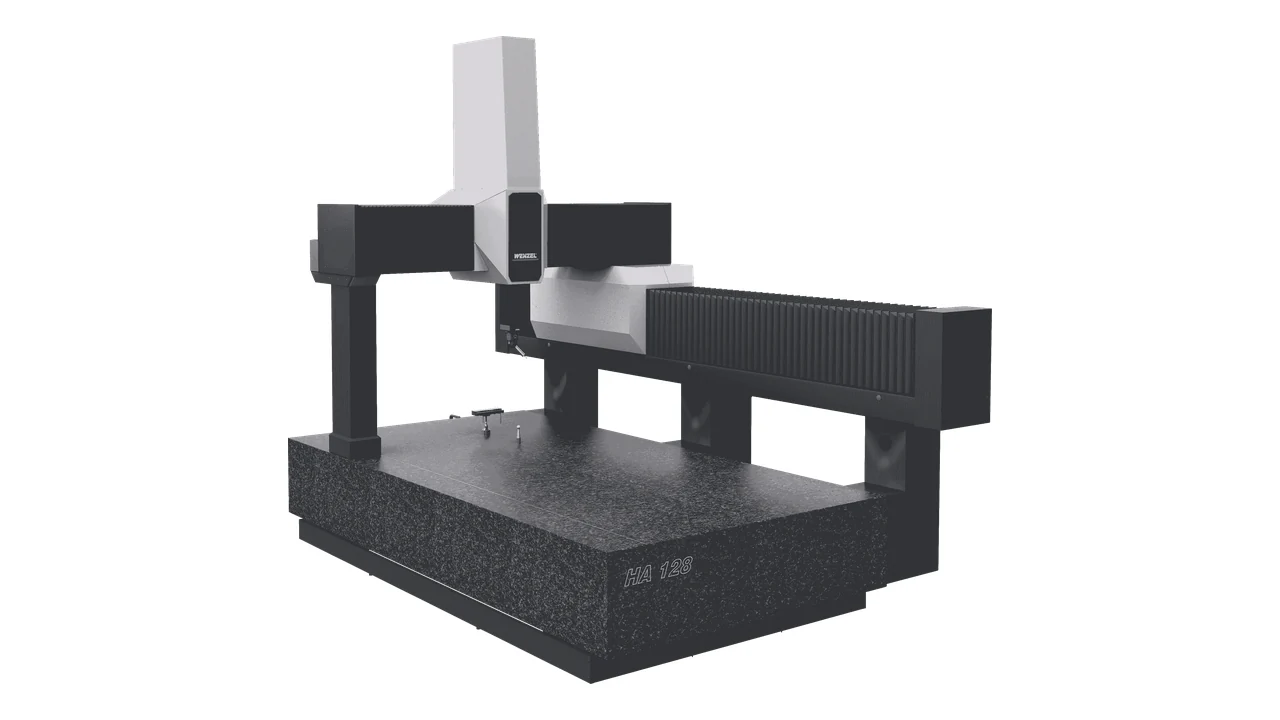

WENZEL HA Series es una familia de máquinas de medición por coordenadas de puente para tareas de alta exactitud. Su estructura parte del diseño de medio pórtico de la serie LH e incorpora refuerzos para trabajos que necesitan estabilidad de medición y repetibilidad.
En el control dimensional, la CMM captura las características de la pieza y el software las relaciona con las referencias, dimensiones y tolerancias del plano o modelo. HA está orientada a laboratorios, validación de procesos y componentes de precisión: permite construir una medición de referencia con la que evaluar la geometría fabricada. El volumen, el sensor y el entorno de uso forman parte de esa elección.
PROBLEMAS QUE RESUELVE
Cuando la medición debe servir como referencia
Las tolerancias exigentes, la estabilidad de la estructura y el acceso a cada geometría requieren decisiones diferentes dentro de una misma inspección.
Una tolerancia exige una referencia fiable
Para evaluar un componente de alta precisión, necesita una medición adecuada a sus tolerancias. La estructura reforzada de HA está diseñada para mediciones de referencia: aporta una base estable para contrastar dimensiones y geometrías con el nominal.
La estructura debe mantenerse estable
La base, el travesaño y la columna de granito favorecen un comportamiento térmico homogéneo. Esta construcción y la rigidez del conjunto sostienen la estabilidad de la medición; las condiciones del entorno se evalúan junto con el modelo.
Cada geometría requiere una estrategia

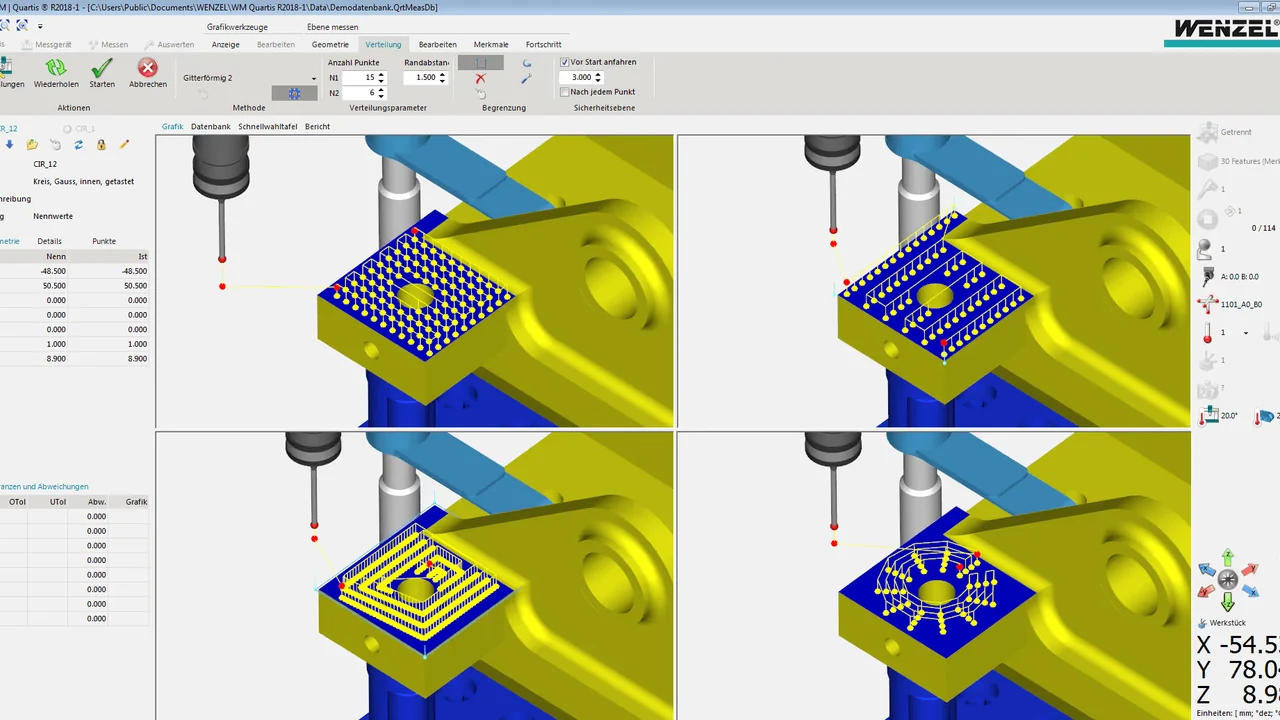

Un punto, un contorno y una superficie no se inspeccionan de la misma manera. HA admite distintas tecnologías de sensor y WM | Quartis permite definir las características y los recorridos: el método se elige según la geometría y el acceso.
CAPACIDADES
La construcción que sostiene la medición
HA combina rigidez mecánica, comportamiento térmico y evaluación de datos. Cada elemento interviene en una parte del método de inspección.
Puente y guías reforzados
El refuerzo de componentes centrales, guías y estructura portante, junto con mayores distancias entre apoyos, aumenta la rigidez. La distribución de masas también se revisó para limitar la influencia de la deformación mecánica en la medición.

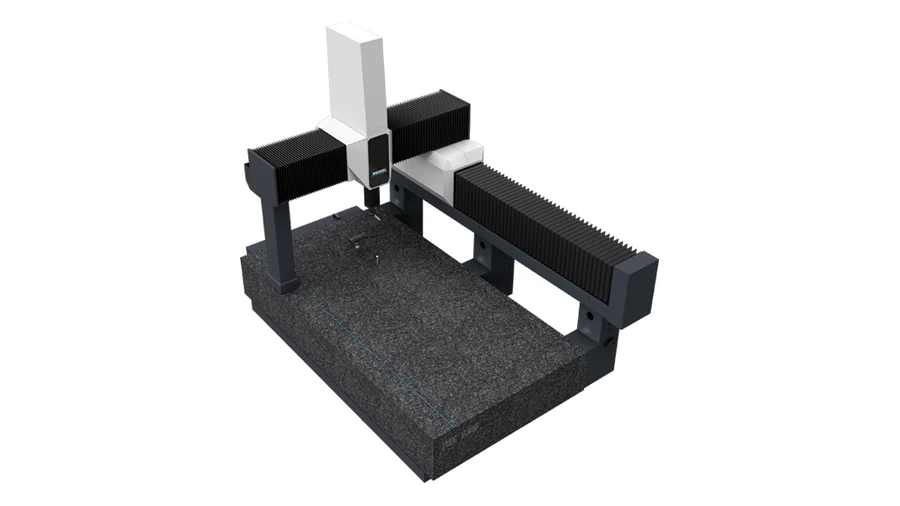

Granito en tres elementos
Base, travesaño y columna de granito combinan rigidez y amortiguación de vibraciones con un comportamiento térmico homogéneo. Esta elección de material ayuda a mantener estable la relación entre los ejes de la CMM.
Corrección y compensación
WENZEL incorpora procedimientos ampliados de corrección y compensación en la serie HA. Complementan la construcción mecánica para sostener la exactitud de la configuración seleccionada dentro de sus condiciones de uso.
Sensores y WM | Quartis
La gama contempla palpado táctil, escaneo, sensores ópticos y sistemas de cinco ejes. WM | Quartis permite preparar programas y evaluar geometrías, superficies y tolerancias de forma y posición con el sistema de medición compatible.
APLICACIONES
Trabajos que requieren una medición de referencia
Use la medición de referencia para evaluar componentes, validar procesos y documentar resultados. WM | Quartis acompaña la preparación y el análisis de estas inspecciones.
Laboratorios y salas de referencia

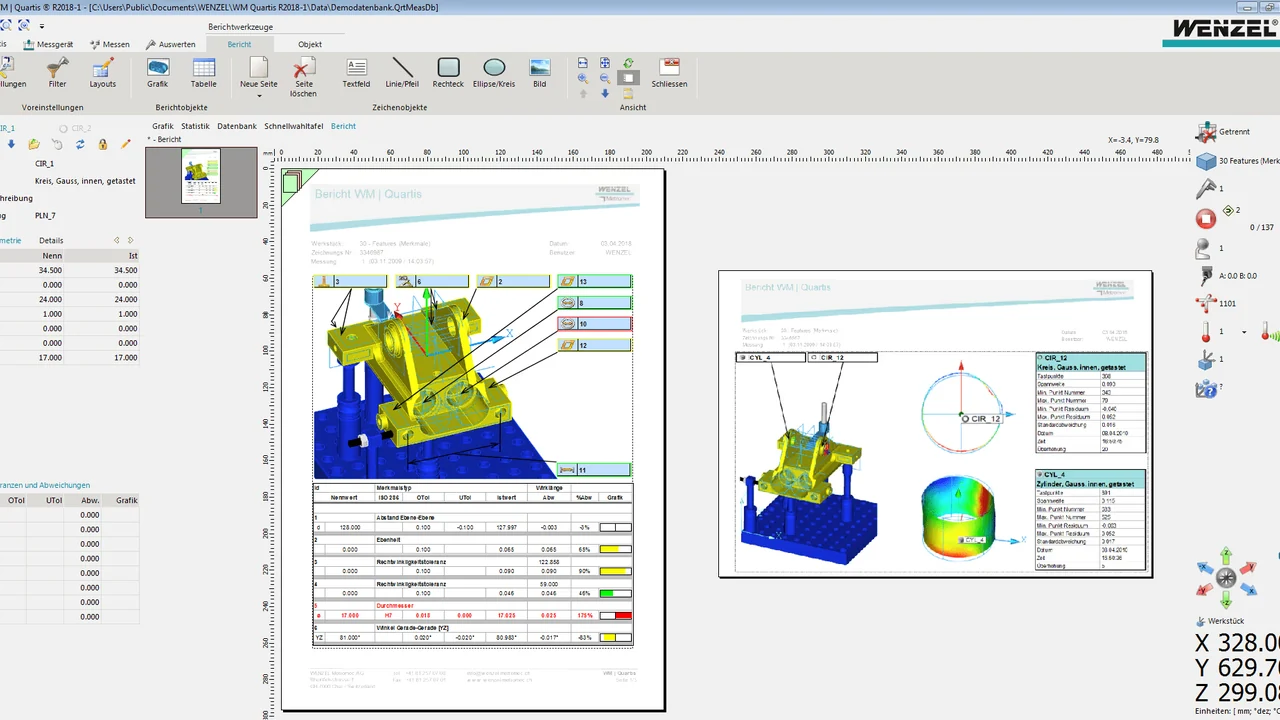

Para mediciones de referencia y tareas de control o calibración, HA aporta una plataforma de alta exactitud. Los informes de WM | Quartis reúnen características, nominales y desviaciones para documentar qué se midió y analizar sus resultados.
Componentes de máquinas y motores

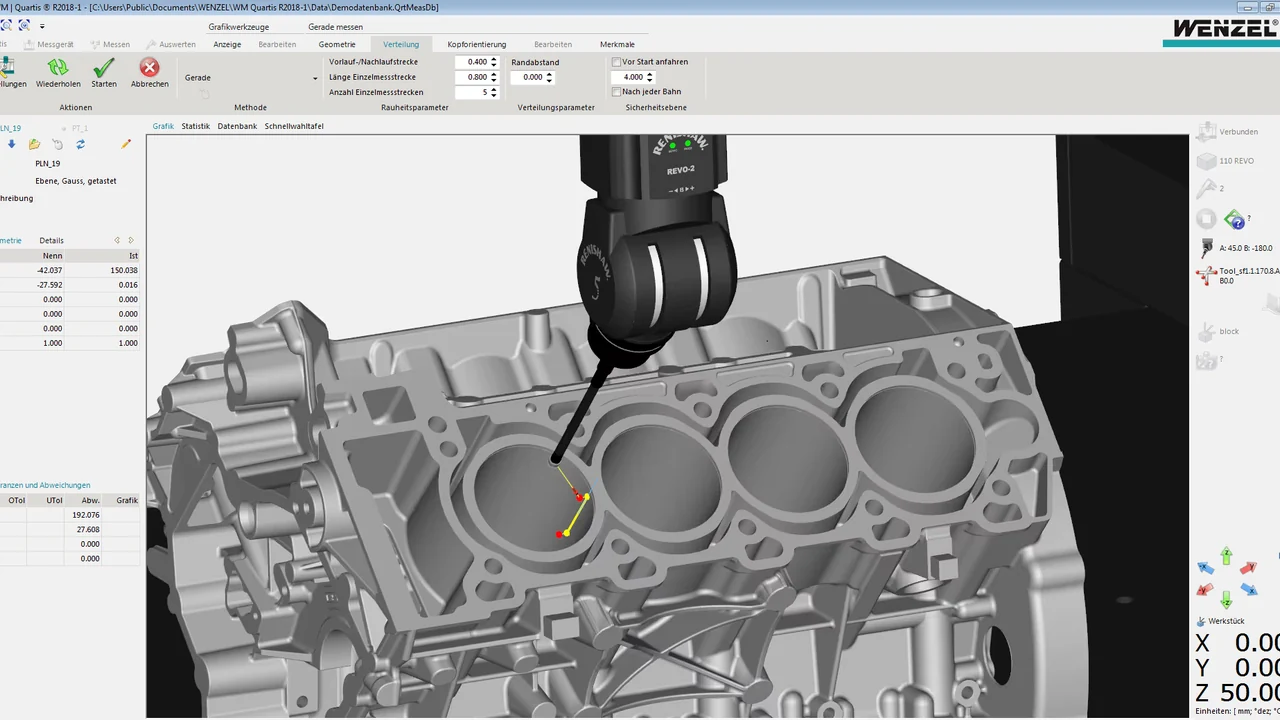

Para inspeccionar componentes de precisión de máquinas y motores, combine una estrategia de palpado con el acceso que necesita cada geometría. WM | Quartis permite preparar los recorridos con un sistema de cinco ejes compatible y evaluar las características del componente.
Investigación y validación de piezas

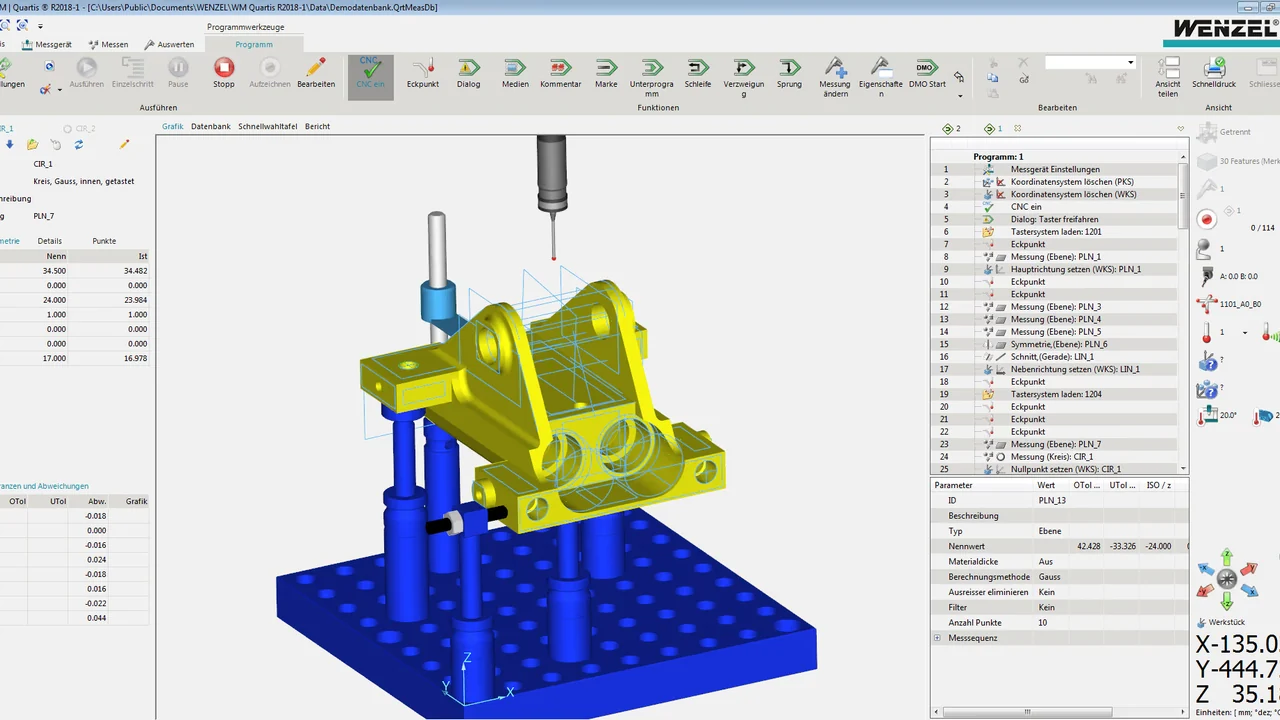

En desarrollo y análisis de componentes o probetas, la inspección permite evaluar la geometría obtenida. La programación virtual de WM | Quartis ayuda a organizar las características y recorridos sobre el modelo CAD antes de ejecutarlos en la CMM.
CONFIGURACIÓN
Cómo configurar HA para su control
El nombre del modelo no define por sí solo la medición. Relacione el volumen, la especificación de exactitud, el sensor y el entorno con la pieza que necesita evaluar.
Recorridos y acceso a la pieza
Compare los recorridos X, Y y Z de cada modelo con la pieza, la fijación y el espacio que necesita el palpador. La gama incluye distintos volúmenes: elegir sólo por la dimensión exterior del componente puede dejar zonas sin acceso.
Exactitud de la configuración
La especificación EL,MPE combina un término fijo y otro dependiente de la longitud medida. El valor cambia según el modelo, la clase de exactitud y el sistema de palpado definido: compárelo con las tolerancias y condiciones de su aplicación.
Sensor y método de inspección
Defina si necesita puntos por contacto, escaneo de contornos o superficies, medición óptica o acceso con cinco ejes. La geometría, los datos nominales y la evaluación prevista orientan la elección del sensor y del software compatible.
Entorno y preparación del control
Revise el espacio disponible, las condiciones de temperatura y la forma de sujetar la pieza. Comparta esos datos junto con el plano y las tolerancias para evaluar la instalación, las referencias de medición y el programa de inspección.
ACOMPAÑAMIENTO
Implementación y soporte
Incorporar una CMM requiere relacionar la pieza, sus tolerancias y el entorno con un método de inspección. MultiCAM acompaña la selección, la puesta en uso y el trabajo cotidiano del equipo.
Evaluación de la aplicación
Relevamos piezas, planos, tolerancias y ubicación prevista para relacionar el volumen de medición y el sensor con los controles que necesita realizar.
Instalación y puesta en marcha
MultiCAM realiza instalación, puesta en marcha y calibración de CMM para preparar el equipo y verificar su funcionamiento en el entorno de uso.
Programación y capacitación
La programación de CMM y la capacitación personalizada ayudan a preparar rutinas para sus piezas y a interpretar los resultados de inspección.
Soporte y mantenimiento
El soporte técnico, el mantenimiento preventivo y la reparación de CMM acompañan el uso del sistema y las necesidades de atención del equipo.
Conocer los servicios de MultiCAM · Consultar capacitación personalizada
PREGUNTAS FRECUENTES
Qué evaluar antes de elegir una CMM HA
Diferencias de la familia, volumen, exactitud y opciones de sensor que intervienen en la elección.
¿Qué distingue a HA de la arquitectura LH de WENZEL?
HA parte del diseño de medio pórtico probado en la serie LH e incorpora refuerzos de estructura y guías, mayores distancias entre apoyos y una distribución de masas revisada. Su enfoque es la medición de alta exactitud para tareas de referencia, validación y componentes de precisión.
¿Cómo se elige el volumen de medición?
Se comparan los recorridos de los ejes con el componente, su fijación y el acceso del sensor. Además del tamaño de la pieza, deben contemplarse las orientaciones y desplazamientos necesarios para alcanzar las características que se van a medir.
¿Todos los modelos HA tienen la misma especificación de exactitud?
La especificación depende del modelo y de la clase de exactitud, con un sistema de palpado y condiciones definidos. La expresión EL,MPE incluye un término dependiente de la longitud medida; por eso conviene evaluar el dato de la configuración que corresponde a su pieza y sus tolerancias.
¿Puede configurarse con escaneo o medición de cinco ejes?
HA admite configuraciones con palpado táctil, escaneo, sensores ópticos y sistemas de cinco ejes. Seleccione el cabezal, el sensor y el software según la geometría, el acceso y los datos que necesita obtener. WM | Quartis permite preparar y evaluar la inspección dentro de esta familia.
¿Qué información necesita MultiCAM para evaluar mi aplicación?
El plano o modelo CAD, las tolerancias, las dimensiones de la pieza, la forma de fijarla y el entorno previsto permiten relacionar el volumen y el sensor con el método de control. MultiCAM acompaña esa evaluación, la instalación y puesta en marcha, la programación, la capacitación y la atención técnica del equipo.
¿Necesita una medición de referencia para su pieza?
Comparta el plano, las tolerancias, el tamaño de la pieza y el entorno previsto. Relacionaremos esos datos con el volumen, el sensor y el método de inspección.
