METRONOR · MEDICIÓN 3D PORTÁTIL
METRONOR MULTICAM PARA PIEZAS GRANDES
Metronor MultiCam extiende un sistema DUO con cámaras adicionales en un mismo sistema de coordenadas. Permite medir desde varios lados y combinar palpado con Lightpen y escaneo con M-Scan 120 en una sesión.
- Varias cámaras en un mismo sistema
- Cobertura alrededor de piezas grandes
- Palpado y escaneo en una sesión
METRONOR MULTICAM PARA PIEZAS GRANDESMetrología portátil
Cámaras combinables
Se pueden emparejar dos o más cámaras según el área de medición y la visibilidad del instrumento.
Coordenadas compartidas
Las cámaras distribuidas alrededor de la pieza trabajan en un sistema de coordenadas común.
Dos instrumentos
La configuración admite medición con Lightpen y escaneo con M-Scan 120 en el mismo montaje.
Sistema ampliable
Es posible agregar cámaras a una instalación DUO para extender la cobertura en proyectos posteriores.
DESCRIPCIÓN
Cómo trabaja Metronor MultiCam
MultiCam amplía un sistema de medición Metronor DUO con cámaras adicionales. Al ubicarlas alrededor del objeto, el operador puede cambiar de posición sin mover la pieza ni reinstalar el sistema para cada lado que necesita medir.
Las cámaras comparten un sistema de coordenadas. Durante la medición se eligen pares o combinaciones de dos o más cámaras que mantengan visible el Lightpen o el M-Scan 120. Esta disposición ayuda a trabajar alrededor de piezas grandes y formas con zonas difíciles de ver desde una sola posición.
MultiCam permite integrar palpado y escaneo en una misma sesión. La configuración de cámaras, instrumentos y recorridos se define a partir de la pieza, el espacio y el resultado de inspección o documentación que se necesita.
PROBLEMAS QUE RESUELVE
Medir alrededor de una pieza sin cambiar el montaje
Un objeto grande puede ocultar el instrumento desde una pareja fija de cámaras. MultiCam distribuye la observación alrededor de la pieza y conserva una referencia común.
Cobertura desde diferentes lados
Una red de cámaras alrededor del objeto permite cambiar la posición de trabajo y seleccionar las cámaras que ven el instrumento en cada zona.
Menos reposicionamientos
El sistema de coordenadas compartido permite completar la medición en una sesión sin trasladar la pieza ni reubicar las cámaras a cada paso.
Palpado y escaneo en la misma inspección
Cuando necesita controlar puntos concretos y superficies extensas de una pieza, la misma red de cámaras admite Lightpen y M-Scan 120 dentro de un sistema de coordenadas común.
CAPACIDADES
Cámaras combinables para medición y escaneo 3D
El valor de MultiCam está en la red de cámaras, la referencia compartida y la posibilidad de usar distintos instrumentos en el mismo puesto.
Red de cámaras

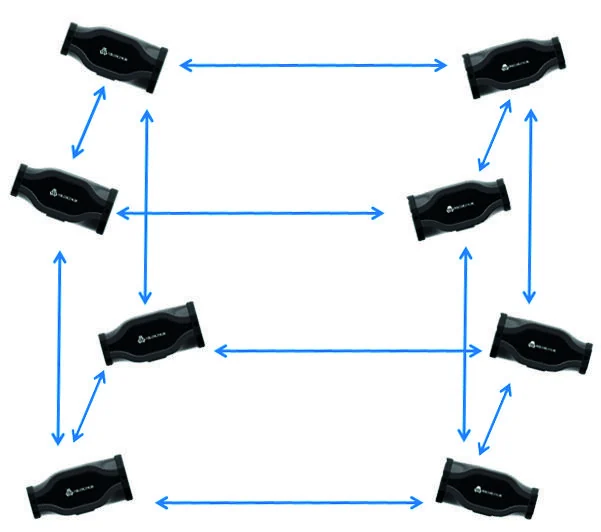

El sistema permite medir con cualquier pareja o combinación de dos o más cámaras del montaje.
Sistema de coordenadas común
La configuración vincula las cámaras para mantener una referencia global durante el recorrido alrededor del objeto.
Lightpen y M-Scan 120
El operador puede tomar puntos con Lightpen y escanear superficies con M-Scan 120 dentro de la misma configuración.
Ampliación posterior
Se pueden añadir cámaras a un sistema DUO existente para cubrir nuevos volúmenes o recorridos de medición.
APLICACIONES
Aplicaciones de Metronor MultiCam
La medición desde varias posiciones sirve cuando la pieza, el utillaje o el conjunto no se pueden abordar cómodamente desde un único lado.

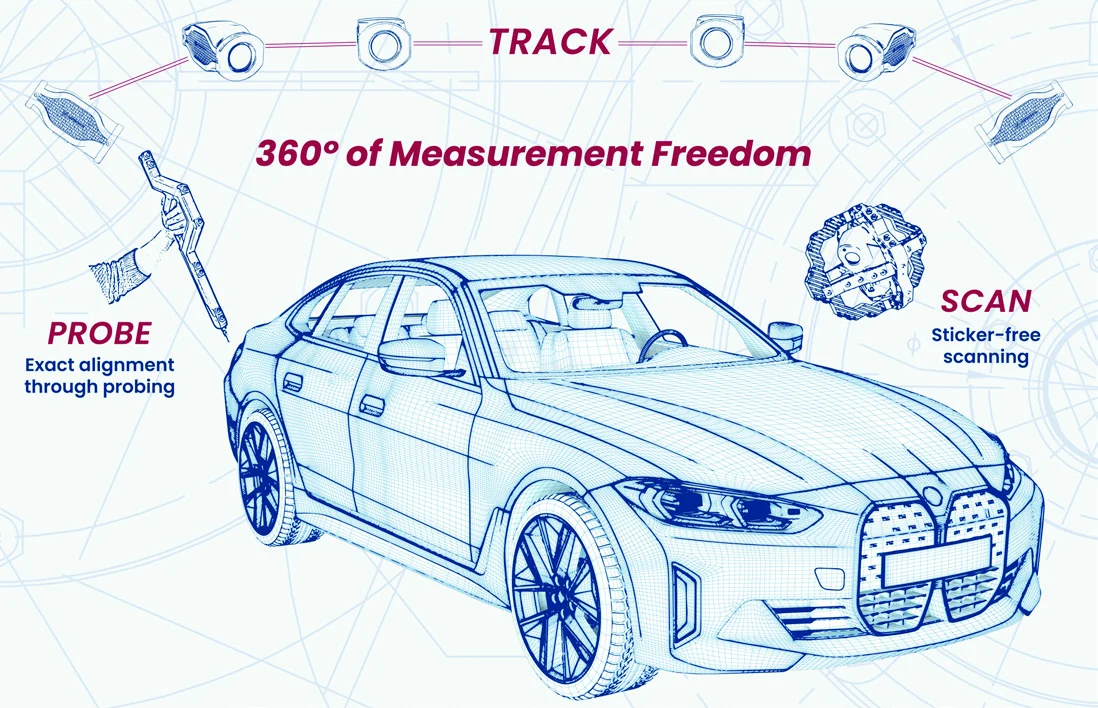

Carrocerías y conjuntos automotrices

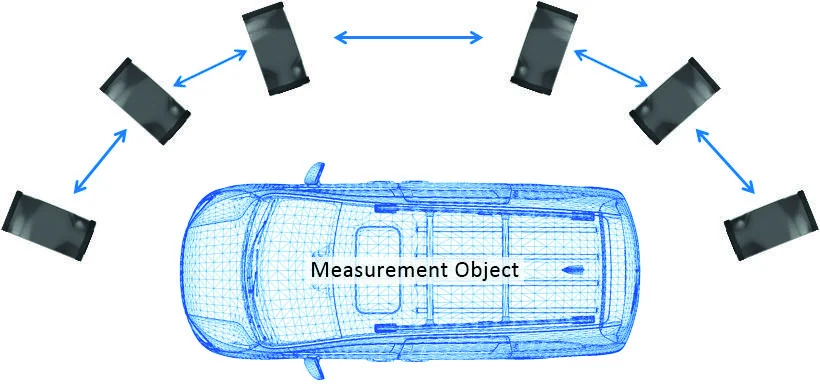

La disposición de cámaras alrededor de un vehículo permite medir distintas zonas en una sesión y alternar palpado y escaneo según el detalle requerido.

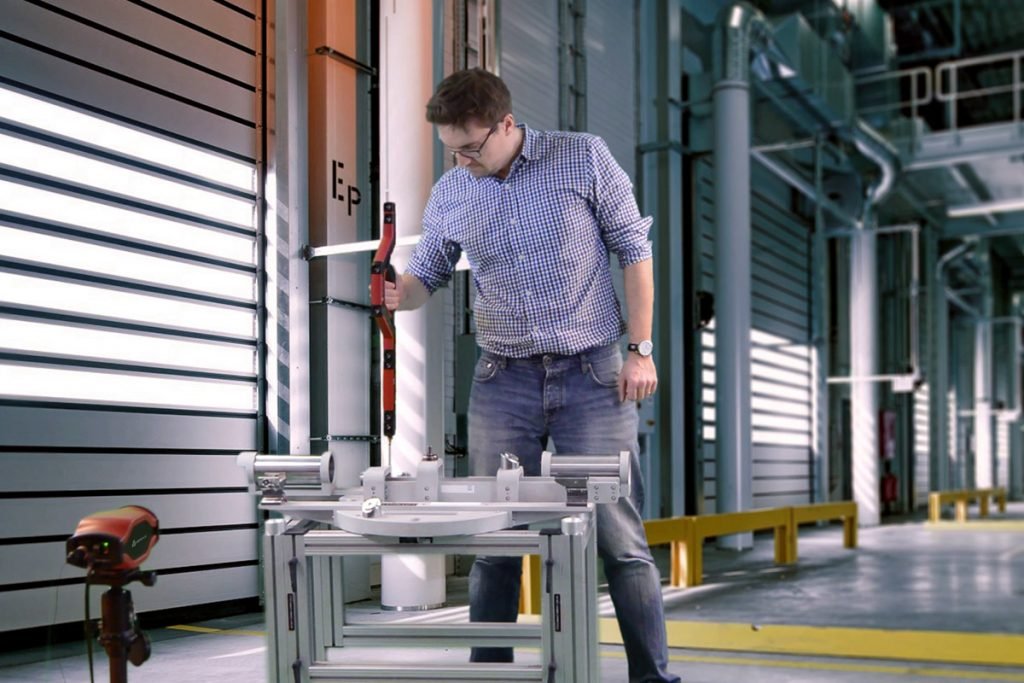

Inspección de útiles de montaje
El palpado con Lightpen permite comprobar puntos de un útil mientras las cámaras mantienen una referencia común alrededor del área de trabajo.
Escaneo de superficies extensas
Con M-Scan 120, el operador puede recorrer zonas de una pieza grande y capturar geometría 3D desde diferentes posiciones de cámara.

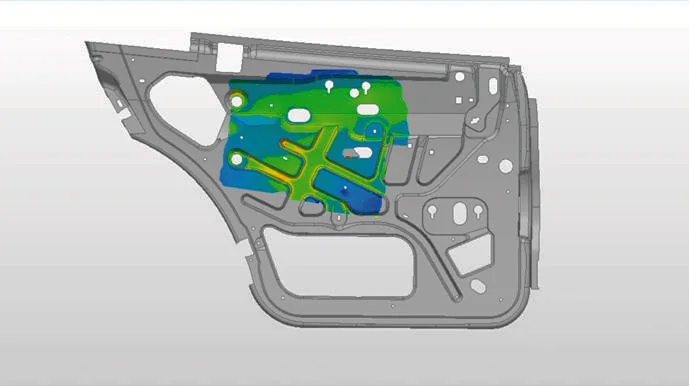

Ingeniería inversa y prototipos
MultiCam mantiene la referencia de medición alrededor de la pieza. Los datos capturados con M-Scan 120 permiten reconstruir su geometría en software de modelado y comparar cambios durante el desarrollo de prototipos.
CONFIGURACIÓN
Opciones de configuración de MultiCam
La red de cámaras, los instrumentos y los módulos de estabilidad permiten adaptar la cobertura y el tipo de medición a cada aplicación.
Red de cámaras ampliable
MultiCam amplía Metronor DUO con cámaras adicionales. Puede combinar parejas horizontales, verticales o diagonales y redes de varias cámaras dentro de un mismo sistema de coordenadas.
Palpado y escaneo

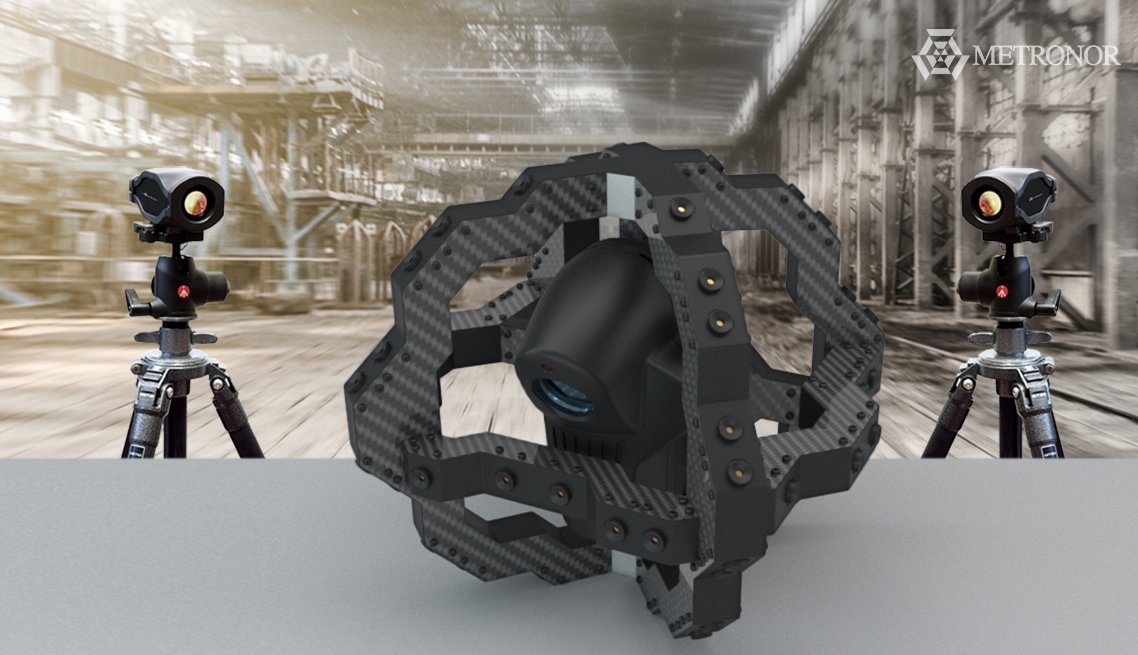

Lightpen registra puntos por contacto y M-Scan 120 captura superficies mediante escaneo láser. Ambos instrumentos pueden trabajar en una sesión con la misma referencia de coordenadas.
Módulos de estabilidad
Los módulos de estabilidad compensan movimientos de las cámaras provocados por variaciones de temperatura. Son una opción para celdas de medición que necesitan conservar la referencia durante períodos prolongados.
ACOMPAÑAMIENTO
Implementación y soporte
Lo acompañamos desde la evaluación del volumen y la configuración de cámaras hasta la puesta en marcha y el uso cotidiano.
Asesoramiento para decidir
Revisamos la pieza, el espacio y la tarea de medición para orientar la cantidad y ubicación de cámaras que conviene evaluar.
Demostración aplicada
Podemos mostrar el flujo con una pieza representativa y revisar cómo se combinan palpado y escaneo según el objetivo.
Implementación y capacitación
Acompañamos la puesta en marcha del sistema y la formación del equipo para trabajar con cámaras y datos de medición.
Soporte técnico cercano
MultiCAM dispone de canales de consulta por correo, teléfono y WhatsApp para resolver dudas durante el uso del sistema.
PREGUNTAS FRECUENTES
Preguntas frecuentes sobre Metronor MultiCam
Compatibilidad con DUO, instrumentos y cobertura para elegir una configuración de medición.
¿Para qué piezas conviene evaluar MultiCam?
Para objetos grandes o conjuntos con zonas que obligan a cambiar de posición alrededor de la pieza. Las cámaras adicionales mantienen una referencia común y permiten trabajar desde varios lados en una sesión.
¿En qué se diferencia de un sistema DUO?
DUO utiliza una pareja de cámaras. MultiCam agrega cámaras y permite trabajar con diferentes parejas o combinaciones de dos o más cámaras según la visibilidad de cada zona.
¿Puede utilizar Lightpen y M-Scan 120?
Sí. Las unidades Lightpen permiten palpar puntos y M-Scan 120 permite escanear superficies durante una misma sesión de medición.
¿Qué aporta una red de cuatro cámaras?
Una red de cuatro cámaras permite combinar parejas horizontales, verticales o diagonales, o medir con las cuatro cámaras que vean el instrumento. Así se amplían las direcciones de captura manteniendo un único sistema de coordenadas.
Evaluemos MultiCam para su pieza
Comparta el tamaño del objeto, el espacio de trabajo, las zonas a medir y si necesita palpado o escaneo. MultiCAM puede ayudar a plantear una configuración.
