Kreon Track ACE
Kreon Track ACE combina un brazo de medición ACE y un laser tracker para medir piezas que superan el alcance de una sola posición del brazo. El tracker ubica cada posición en una referencia común; después el brazo realiza el palpado o escaneo de la zona accesible.
- Medición de gran volumen
- Referencia entre posiciones
- Palpado o escaneo
Kreon Track ACEEscáneres 3D

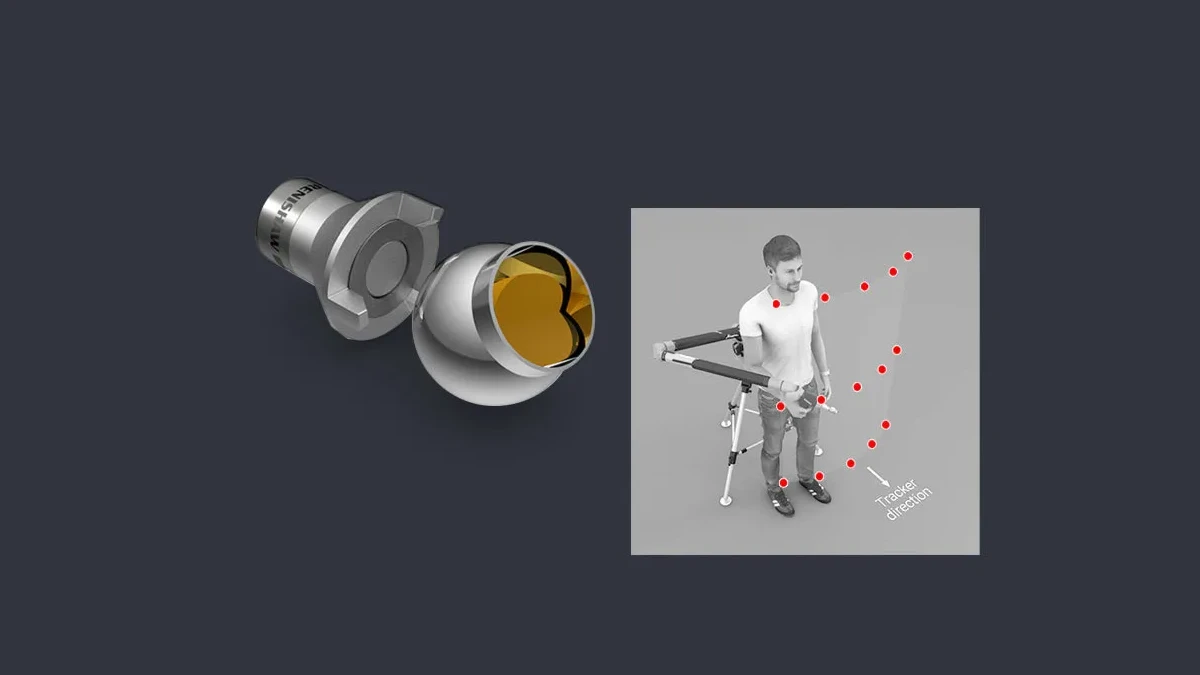

Registro con esfera SMR
Una esfera SMR en la interfaz del brazo permite registrar 15 puntos frente al tracker para definir cada posición de medición.
Medición de gran volumen
Extiende la captura tridimensional a piezas y estructuras de gran tamaño.
Referencia entre posiciones
Para analizar una pieza grande, las zonas capturadas desde distintos puestos deben quedar relacionadas entre sí. Track ACE permite reunirlas en una referencia común y revisar la geometría del conjunto en el software de inspección.
Palpado o escaneo
Admite adquisición de puntos o superficies según la configuración del sistema.
DESCRIPCIÓN
Qué es Kreon Track ACE

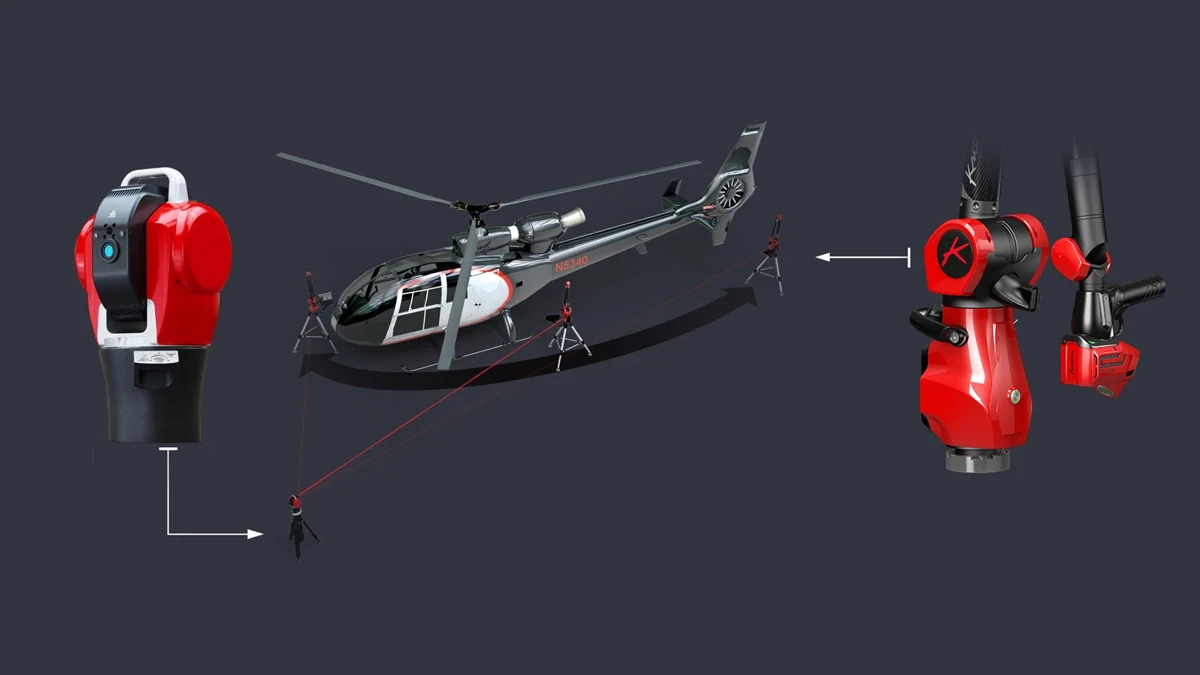

En una pieza grande, el brazo se desplaza entre zonas de medición. El laser tracker determina su posición una vez en cada ubicación y permite reunir los datos en el mismo sistema de coordenadas. Durante la captura, el brazo trabaja de forma independiente: no requiere seguimiento del tracker en tiempo real.
El alcance del tracker y el volumen local del brazo cumplen funciones distintas. Para elegir la configuración conviene considerar las dimensiones de la pieza, las zonas accesibles y el sensor que requiere cada medición.
PROBLEMAS QUE RESUELVE
Qué permite resolver Kreon Track ACE
Medir una pieza grande exige combinar el alcance general del tracker con el acceso local del brazo.
Piezas fuera del alcance de una posición
El brazo se mueve entre zonas de una pieza grande. El tracker sitúa cada posición en una referencia común para reunir sus mediciones.
Unir la medición de zonas alejadas
El laser tracker sitúa cada ubicación del brazo en el mismo sistema de coordenadas. Las mediciones de distintas zonas pueden combinarse sin exigir seguimiento continuo durante el palpado o escaneo.

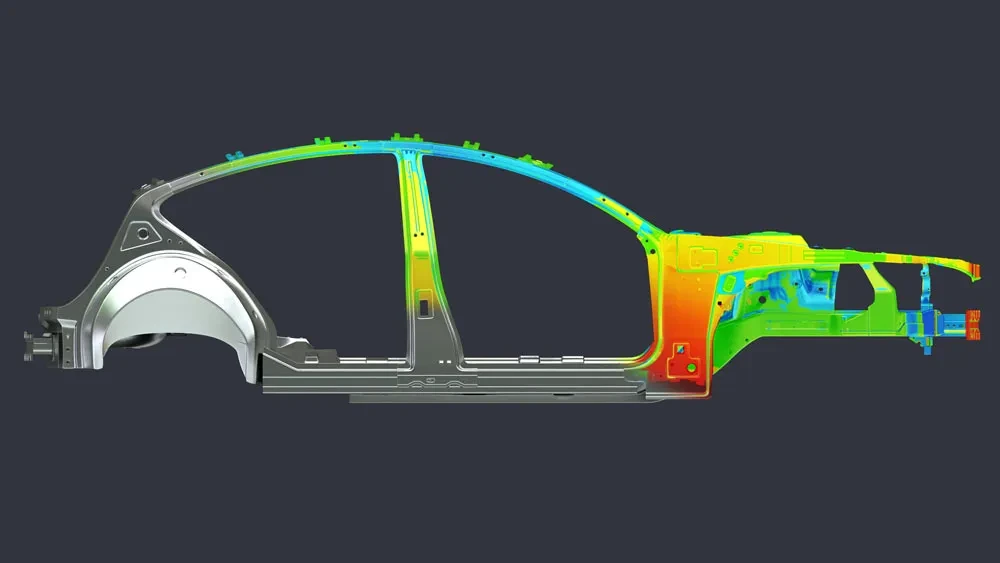

Comparar el conjunto con el CAD
Las mediciones reunidas se analizan en el software de inspección para localizar diferencias entre la pieza real y su geometría nominal.
CAPACIDADES
Capacidades de Kreon Track ACE
Alcance global y acceso local
El tracker permite posicionar el brazo alrededor de piezas grandes. El brazo articulado accede a las características cercanas y a zonas internas que necesita medir el operador.
Sin seguimiento continuo durante la captura
Después del posicionamiento, ACE mide independientemente del tracker. El movimiento del operador entre el brazo y el tracker no interrumpe una conexión óptica de seguimiento continuo porque ese seguimiento no es necesario.
Superficies y características por contacto

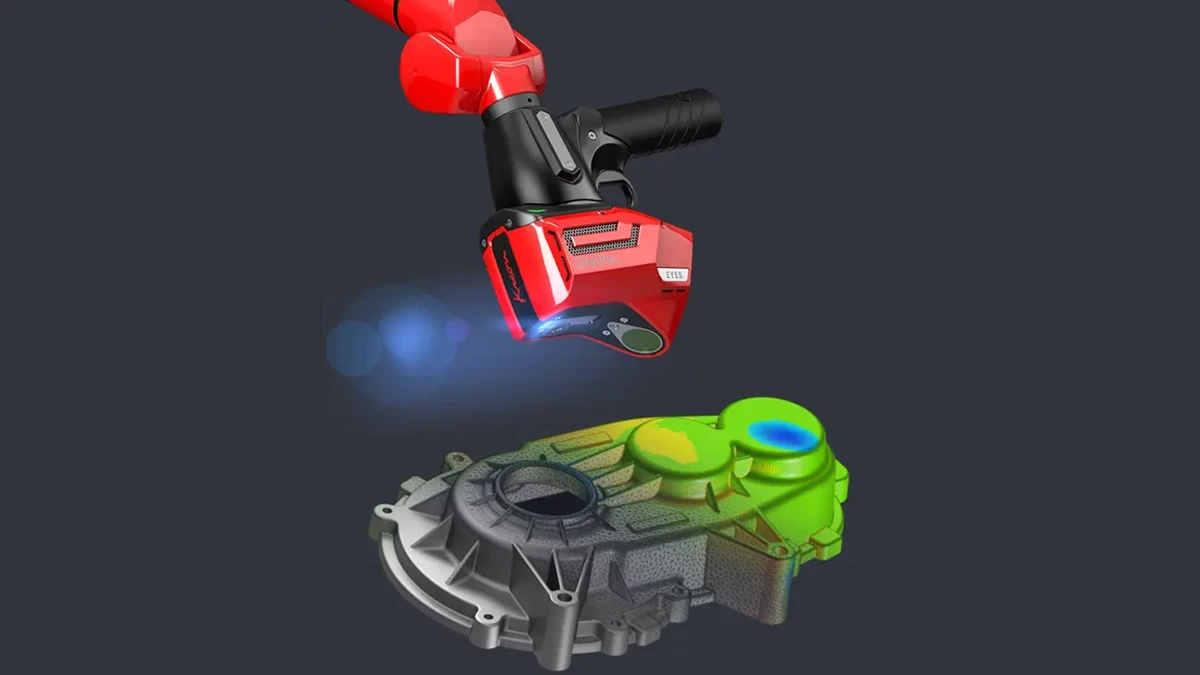

La configuración ACE con escáner permite alternar la captura de superficies y el palpado de características geométricas dentro del trabajo de inspección.
Referencia entre posiciones
El tracker determina la ubicación del brazo al cambiar de puesto. Así, las zonas medidas pueden incorporarse al mismo sistema de coordenadas.
APLICACIONES
Aplicaciones de Kreon Track ACE
Track ACE permite organizar la medición por zonas sin perder la referencia entre posiciones del brazo.

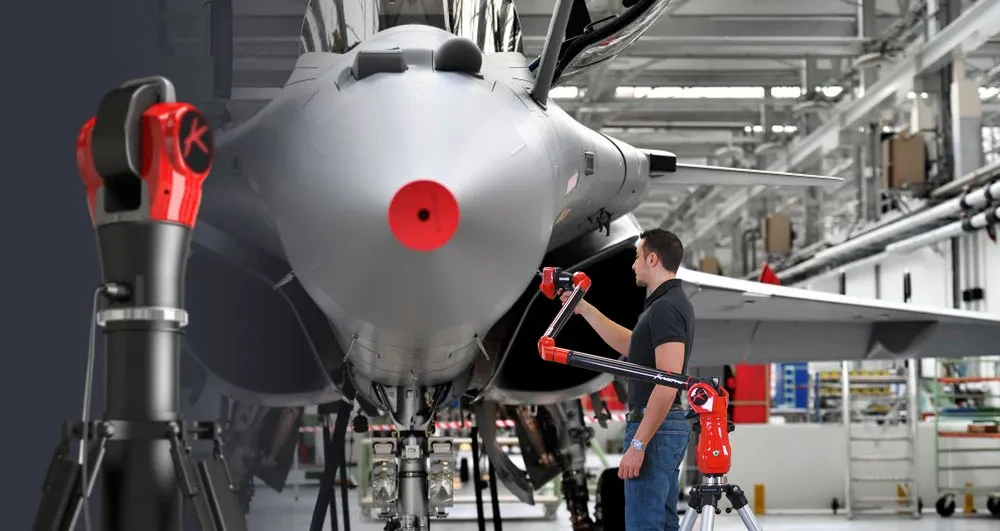

Estructuras aeronáuticas
El brazo se sitúa en distintas zonas de una estructura grande para medir características próximas conservando una referencia común.
Piezas de gran longitud
La combinación de tracker y brazo permite distribuir posiciones de medición a lo largo de una pieza que excede el volumen local del brazo.
Superficies y zonas de acceso limitado
Una vez posicionado, el brazo ACE permite escanear superficies y palpar características accesibles con su sensor y palpador.
CONFIGURACIÓN
Configuración y condiciones de uso
Alcance y acceso a la pieza
Compare el alcance del tracker y el volumen de medición del brazo con las dimensiones y las zonas de acceso de la pieza.
Brazo y sensor
Seleccione palpado, escaneo o una combinación de ambos según las características que necesita medir.
Referencia y software
Defina las posiciones de medición y el software de inspección que reunirá y analizará los datos en el sistema de coordenadas común.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM acompaña la medición de piezas grandes con relevamiento técnico, puesta en marcha, capacitación personalizada y soporte. A partir de la pieza y sus accesos, revisamos la combinación de brazo, tracker y software para organizar el trabajo de inspección.
Asesoramiento para decidir
Relevamos las dimensiones de la pieza, las zonas que deben medirse y el espacio de trabajo. Estos datos orientan la combinación de alcance global del tracker, volumen local del brazo y sensor de captura.
Puesta en uso
Acompañamos la integración del sistema y del software, el registro de las posiciones del brazo y la preparación del flujo de palpado o escaneo para sus piezas.
Capacitación personalizada
Formación presencial o remota, adaptada a su equipo, para trabajar con el posicionamiento del brazo, la captura por zonas y el análisis de las mediciones. Las capacitaciones de MultiCAM entregan certificado.
Soporte técnico cercano
Atendemos consultas por correo, teléfono o WhatsApp sobre el uso del sistema. MultiCAM cuenta con acceso a las casas matrices para consultar problemas técnicos y gestionar reparaciones.
PREGUNTAS FRECUENTES
Preguntas sobre Kreon Track ACE
¿El tracker debe seguir el brazo mientras se mide?
No. El tracker determina la posición del brazo una vez en cada ubicación de trabajo. Después, ACE realiza el palpado o escaneo de forma independiente; la captura no necesita mantener seguimiento óptico en tiempo real.
¿Cómo se registra una nueva posición del brazo?
Se coloca la interfaz Track ACE en el brazo y una esfera SMR en la interfaz. Frente al tracker, se adquiere una distribución de 15 puntos en el espacio con el brazo. Ese posicionamiento permite incorporar las mediciones de la nueva zona a la referencia común.
¿Pueden utilizarse por separado el tracker y el brazo ACE?
Sí. El tracker puede trabajar de forma independiente con palpado mediante esfera SMR en mediciones de largo alcance o alineación de máquinas. El brazo ACE puede utilizarse por separado para medir piezas dentro de su volumen local y acceder a espacios pequeños o al interior de vehículos.
¿Qué aporta el escaneo frente al palpado?
El escaneo adquiere superficies para evaluar su forma y compararla con el CAD. El palpado obtiene puntos para el control dimensional de entidades geométricas. Track ACE permite elegir y combinar ambos métodos según las características que deban inspeccionarse y el sensor del brazo.
