WENZEL LH Gantry Series
WENZEL LH Gantry es una máquina de medición por coordenadas CNC para inspeccionar piezas grandes y pesadas. Su estructura de pórtico permite controlar dimensiones y geometrías en componentes que requieren un amplio volumen de medición.
- CMM CNC de gran formato
- Sensores según la geometría
- Recorridos configurables
WENZEL LH Gantry SeriesMetrología industrial
Gran formato
Volúmenes de medición para piezas y conjuntos de grandes dimensiones.
Movimiento CNC
Cojinetes de aire en todos los ejes para el desplazamiento del sistema de medición.
Estructura estable
Guías elevadas en Y que aportan rigidez al pórtico durante la inspección.
Configuración de sensores
Palpado, escaneo de tres o cinco ejes y óptica según la aplicación.
DESCRIPCIÓN
WENZEL LH Gantry para el control dimensional de grandes componentes
La serie LH Gantry combina una estructura de pórtico con medición CNC sobre una base de granito. Está orientada al control dimensional de grandes motores, engranajes y componentes de maquinaria pesada, donde la pieza, su fijación y el recorrido del sensor necesitan espacio suficiente.
Las guías elevadas del eje Y y los cojinetes de aire en los tres ejes forman la base mecánica de la inspección. La elección del modelo y del sistema de sensores permite adaptar la medición a las dimensiones y geometrías que deben verificarse.
PROBLEMAS QUE RESUELVE
Dar espacio y acceso a la inspección de piezas grandes
El tamaño de una pieza también condiciona cómo se fija, qué superficies se alcanzan y qué recorridos necesita el programa de medición.
Piezas que necesitan un volumen mayor
El pórtico permite trabajar con componentes voluminosos sobre una base de granito. Evaluar la envolvente de la pieza y su fijación ayuda a elegir una máquina con espacio útil para la inspección.
Geometrías que requieren distintos accesos

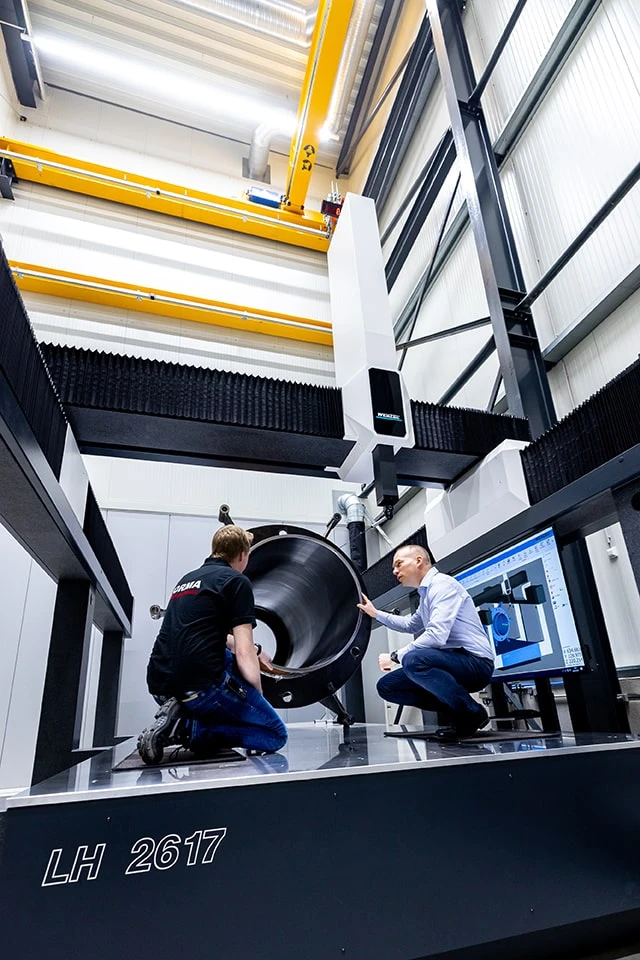

Una carcasa grande puede reunir agujeros, superficies y referencias en diferentes orientaciones. La selección de palpado, escaneo u óptica adapta el sistema de medición a los rasgos que deben controlarse.
Recorridos largos durante la medición
Los distintos recorridos en Y permiten configurar la máquina para piezas largas. Las guías elevadas y el doble accionamiento Y aportan rigidez al movimiento del pórtico en ese volumen de trabajo.
CAPACIDADES
Mecánica y sensores para construir la inspección
La estructura del equipo y la configuración de medición cumplen funciones distintas: sostener el recorrido y captar las características de la pieza.
Granito en la estructura
Base, travesaño y caña de piedra natural oscura favorecen un comportamiento térmico homogéneo de la estructura de medición.
Guiado con cojinetes de aire
Los tres ejes incorporan cojinetes de aire. Las guías Y elevadas y su doble accionamiento acompañan el movimiento CNC del pórtico.
Medición por contacto y escaneo
La familia admite sistemas de disparo por contacto y escaneo de tres o cinco ejes. La elección depende de la geometría y la estrategia de inspección.
Posibilidades de automatización
El funcionamiento CNC y la compatibilidad de datos permiten evaluar la integración del equipo en procesos de inspección automatizados.
APLICACIONES
Aplicaciones en componentes de gran formato
Compruebe superficies, alojamientos y referencias de componentes de gran formato. Las dimensiones de la pieza y el acceso a sus características orientan el volumen de medición y el sensor de la LH Gantry.

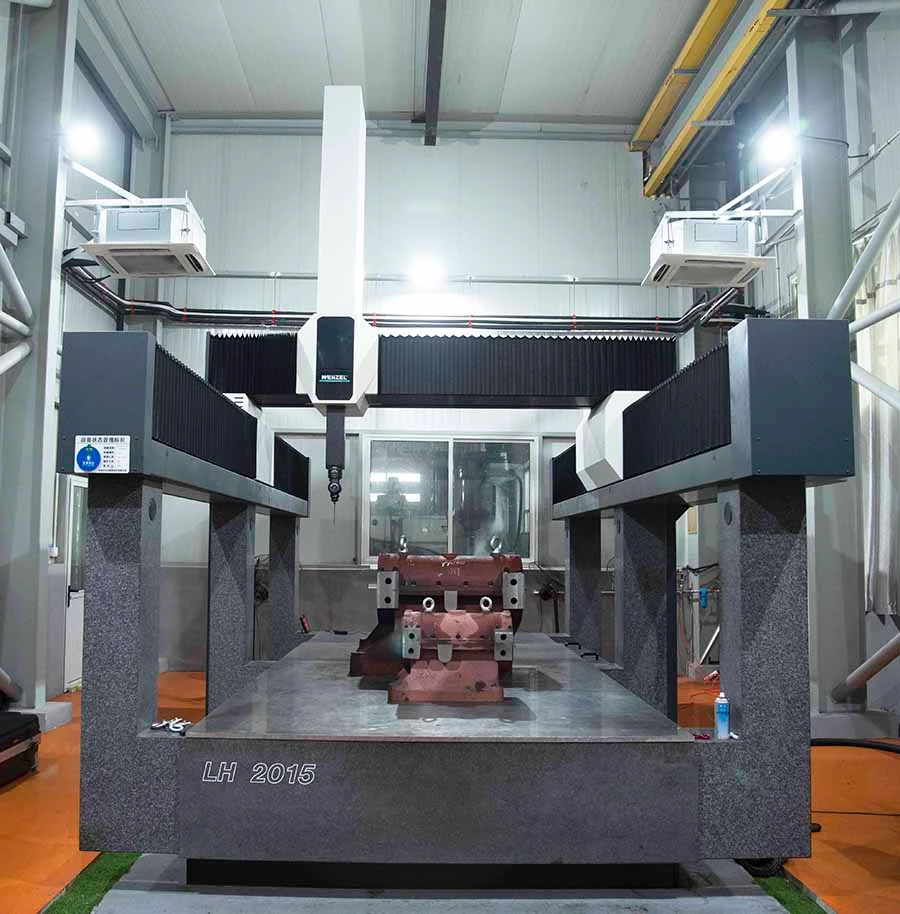

Carcasas y conjuntos de maquinaria pesada

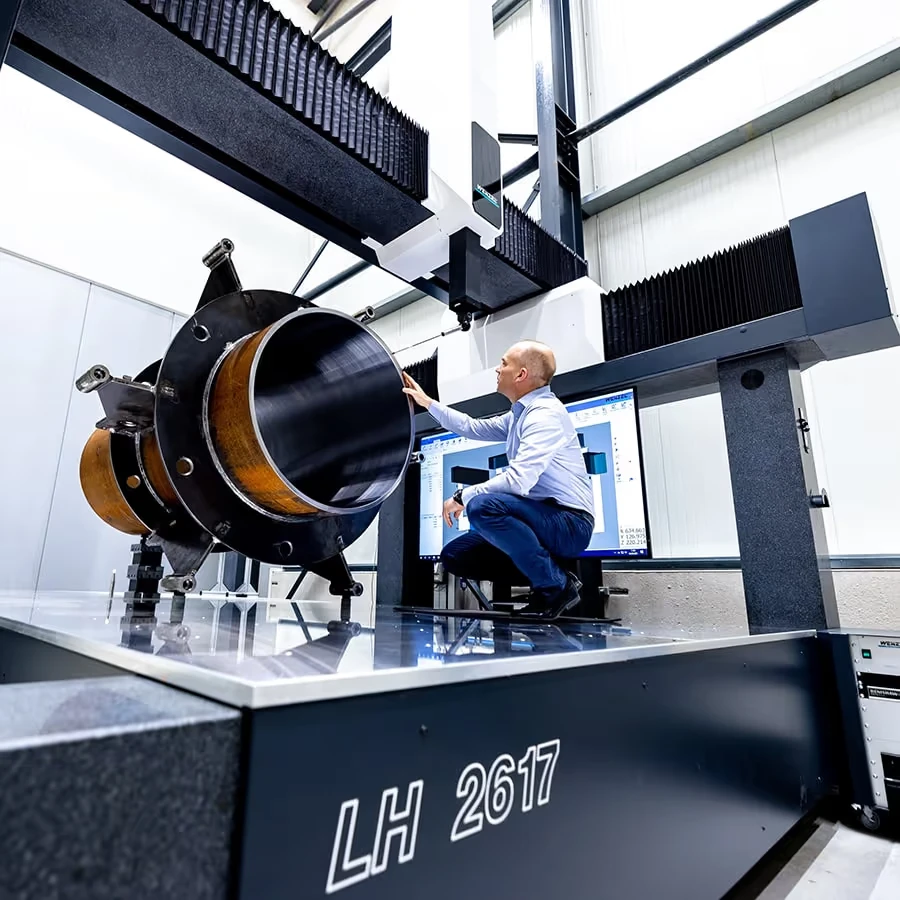

Compruebe superficies, alojamientos y referencias de grandes carcasas con una LH Gantry. El volumen de medición debe cubrir la pieza y las posiciones necesarias para acceder a sus características.
Piezas complejas con escaneo de cinco ejes
En componentes con rasgos en distintas orientaciones, una LH Gantry configurada con REVO permite aplicar escaneo de cinco ejes para alcanzar las geometrías que necesita controlar.
Componentes de compresores y turbinas
Inspeccione alojamientos, agujeros y superficies de grandes componentes de compresores y turbinas. La configuración LH Gantry con REVO permite preparar recorridos de medición para esas geometrías.
CONFIGURACIÓN
Elegir recorridos, sensores y opciones de LH Gantry
Parta de las dimensiones de la pieza, las tolerancias y el entorno de instalación. Los recorridos indicados corresponden a las alternativas publicadas en la ficha vigente de WENZEL, expresadas como X × Y × Z en milímetros.
VOLUMEN DE MEDICIÓN
Cinco modelos publicados
El recorrido en Y se elige entre las alternativas de cada modelo. Incluya la fijación y el acceso del sensor al evaluar el espacio necesario.
- LH 2015: 2000 × 3000/4000/5000 × 1500 mm
- LH 2315: 2300 × 4000/5000/6000 × 1500 mm
- LH 2317: 2300 × 4000/5000/6000 × 1750 mm
- LH 2615: 2600 × 4000/5000/6000 × 1500 mm
- LH 2617: 2600 × 4000/5000/6000 × 1750 mm
ESTRATEGIA DE INSPECCIÓN
Clase y sistema de sensores
Las clases Standard, Premium y Premium Select permiten evaluar distintas configuraciones. La especificación de precisión debe revisarse junto con la clase y el sistema de palpado elegido.
- Sistemas de disparo por contacto
- Escaneo de tres o cinco ejes
- Sensores ópticos según la aplicación
OPCIONES DEL EQUIPO
Adaptación al entorno y a la pieza
WENZEL ofrece opciones para la instalación y la estrategia de medición. Se seleccionan de acuerdo con las condiciones de trabajo y la geometría.
- Amortiguación activa de vibraciones opcional
- Compensación automática de temperatura de máquina y pieza opcional

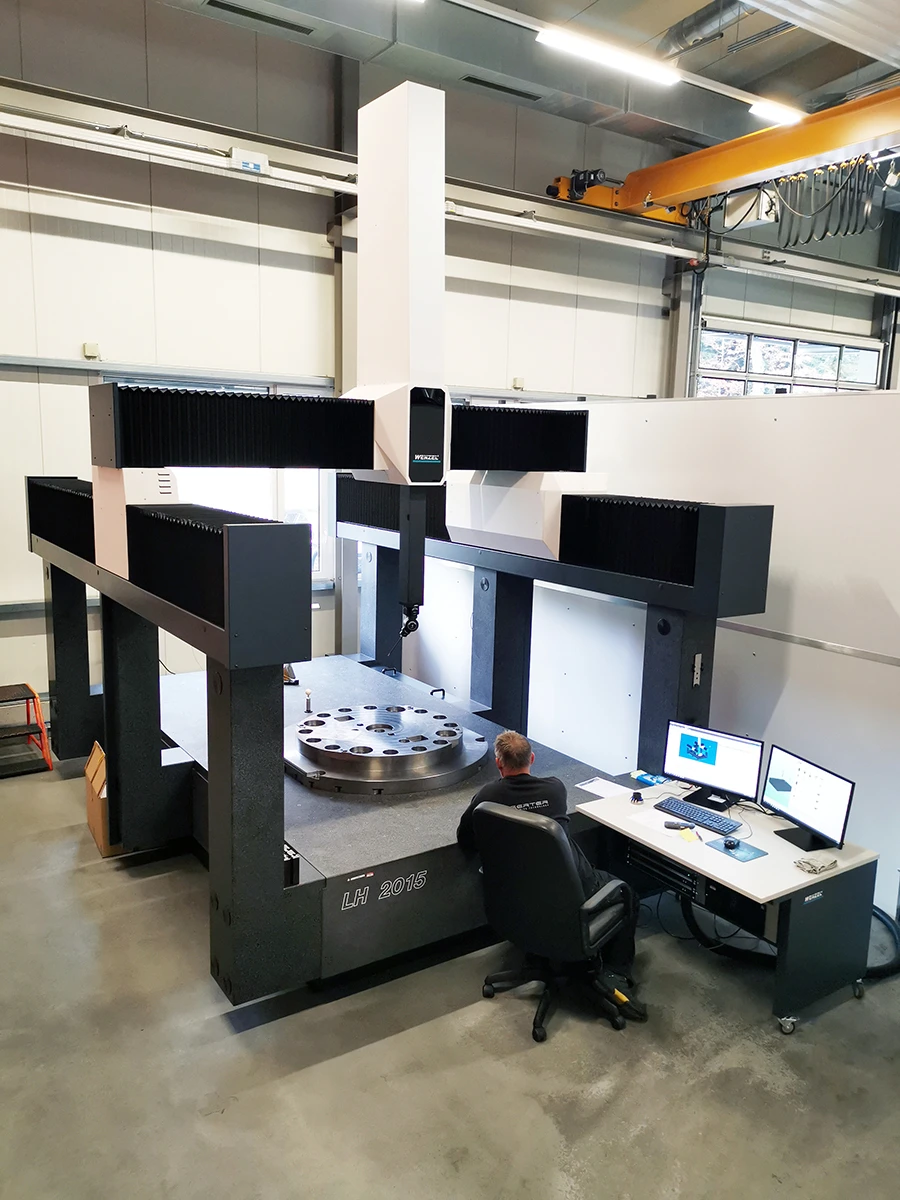

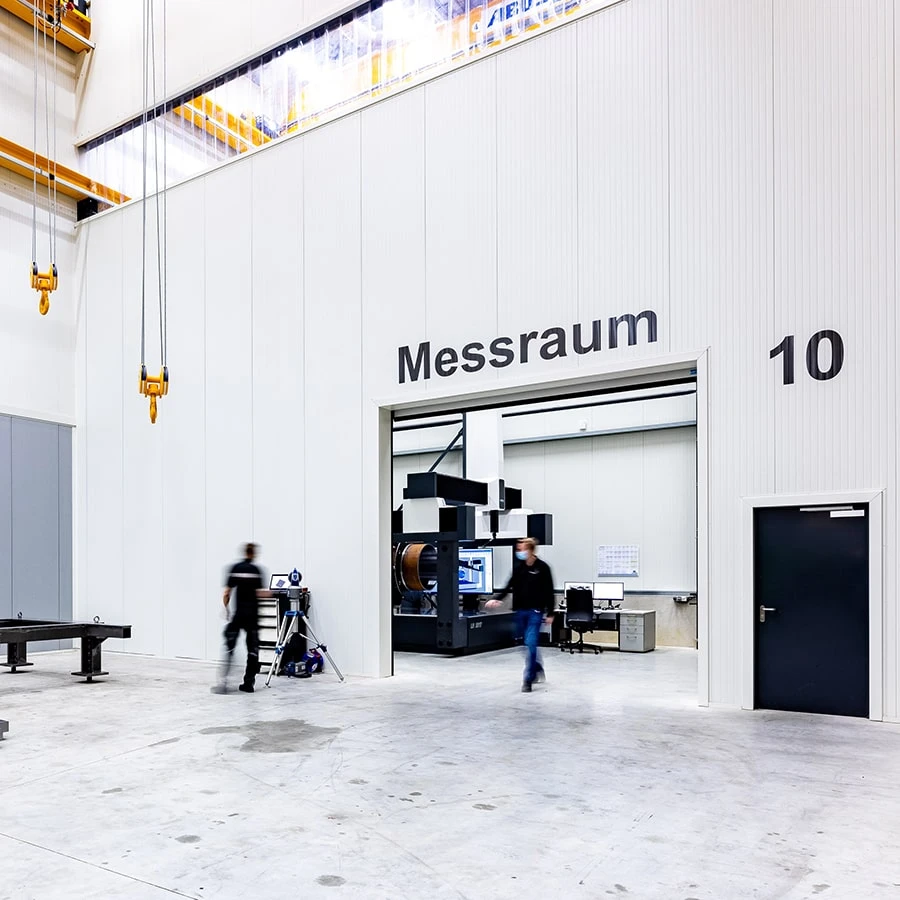

- Mesa giratoria opcional para piezas de simetría rotacional
ACOMPAÑAMIENTO
Implementación y soporte con MultiCAM
Para incorporar una CMM de gran formato, MultiCAM lo acompaña desde la evaluación de la aplicación hasta la instalación, la capacitación y el mantenimiento del equipo.
Evaluación de la aplicación
Relevamos piezas, planos, tolerancias y ubicación prevista para relacionar el volumen de medición y el sensor con los controles que necesita realizar.
Instalación y puesta en marcha
MultiCAM realiza instalación, puesta en marcha y calibración de CMM para preparar el equipo y verificar su funcionamiento en el entorno de uso.
Programación y capacitación
La programación de CMM y la capacitación personalizada ayudan a preparar rutinas para sus piezas y a interpretar los resultados de inspección.
Soporte y mantenimiento
El soporte técnico, el mantenimiento preventivo y la reparación de CMM acompañan el uso del sistema y las necesidades de atención del equipo.
PREGUNTAS FRECUENTES
Preguntas sobre WENZEL LH Gantry
Criterios para preparar la elección del equipo y la consulta técnica.
¿Para qué piezas sirve WENZEL LH Gantry?
Está orientada a la medición CNC de piezas grandes y pesadas. WENZEL identifica aplicaciones en grandes motores, engranajes, componentes de maquinaria pesada y cajas de batería de vehículos eléctricos, incluidos vehículos comerciales. La envolvente y los rasgos de su pieza permiten evaluar la configuración.
¿Cómo se elige el volumen de medición?
Compare las dimensiones de la pieza y su fijación con los recorridos X, Y y Z. Considere también el espacio para acceder a todas las superficies con el sensor. La ficha vigente publica cinco modelos con alternativas de recorrido Y; MultiCAM lo ayuda a relacionarlas con su aplicación.
¿Qué sistemas de sensores admite?
La familia permite configurar sistemas de disparo por contacto, escaneo de tres o cinco ejes y sensores ópticos. La geometría, las tolerancias y la estrategia de inspección guían la elección. Los casos LH 2015 con REVO ilustran configuraciones específicas de escaneo de cinco ejes.
¿La amortiguación y la compensación térmica están incluidas?
La amortiguación activa de vibraciones y la compensación automática de temperatura de máquina y pieza son opciones. WENZEL indica que la configuración con amortiguación activa integrada puede instalarse sin una cimentación separada. La evaluación de instalación relaciona esa opción con las condiciones del sitio.
¿Cuándo conviene evaluar una mesa giratoria?
Es una opción para medir piezas con simetría rotacional. Permite incorporar la rotación de la pieza a la estrategia de inspección. Conviene revisar su geometría, dimensiones y accesos junto con el sistema de sensores.
¿Qué información conviene enviar a MultiCAM?
Comparta planos o modelos, dimensiones generales, tolerancias que debe verificar y características del entorno de instalación. Estos datos permiten orientar la selección de recorridos y sensores, así como preparar la instalación, la capacitación y el acompañamiento técnico.
Evalúe LH Gantry para sus grandes componentes
Comparta una pieza, sus dimensiones y las tolerancias a controlar. MultiCAM lo ayuda a elegir los recorridos, sensores y opciones adecuados para su aplicación.
