ACCESORIOS · MÁQUINA HERRAMIENTA
Sondas Renishaw para máquina herramienta
Establezca el origen de la pieza, compruebe cotas sin desmontarla y regle las herramientas dentro de su máquina CNC. Las sondas Renishaw y los sistemas de medición de herramientas incorporan estas comprobaciones al proceso para reducir ajustes manuales y detectar desviaciones antes de continuar el mecanizado.
- Referencias de pieza
- Inspección en máquina
- Medición de herramientas
Sondas Renishaw para máquina herramientaAccesorios y consumibles de metrología
Control con la pieza montada
Compruebe posiciones y cotas con la pieza montada para detectar desviaciones antes de avanzar a la siguiente operación.
Preparación de piezas
Localice caras, agujeros y superficies del bruto para establecer el origen de trabajo mediante ciclos de palpado.
Inspección durante el proceso
Use las mediciones entre operaciones para revisar el mecanizado y actualizar correctores con los ciclos compatibles.
Sistemas para herramientas
Mida longitud y diámetro dentro de la máquina y compruebe roturas antes de utilizar la herramienta en otra operación.
DESCRIPCIÓN
Prepare el mecanizado y controle la pieza sin desmontarla
Al preparar una pieza, el palpado de caras y agujeros permite trasladar su posición real al origen de trabajo del control CNC. Durante el mecanizado, la misma sonda comprueba características sin soltar la fijación: puede revisar una cota y utilizar el resultado para ajustar el proceso antes de seguir cortando.
El reglaje de herramientas incorpora otra comprobación al ciclo: medir su longitud y diámetro para actualizar los correctores del CNC. TS27R realiza la medición por contacto y NC4+ Blue mediante láser sin contacto. Los ciclos de detección de rotura permiten reconocer una herramienta dañada antes de la siguiente operación.
PROBLEMAS QUE RESUELVE
Referencias de pieza, inspección y control de herramientas
Automatice la toma de referencias, revise las cotas entre operaciones y compruebe el estado de las herramientas. Los datos medidos en la máquina permiten actuar sobre los ajustes del proceso mientras la pieza sigue fijada.

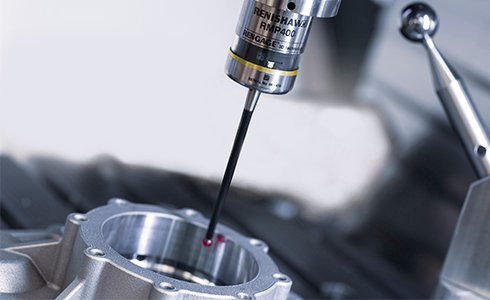

Establecer el origen de la pieza
Localice la posición real del bruto y establezca el cero de trabajo con ciclos de palpado. Así incorpora la toma de referencias al programa en lugar de repetir el ajuste manual.
Comprobar características mecanizadas
Mida las características después de una operación y compare el resultado con las cotas previstas. Puede detectar una desviación y corregir el proceso sin retirar la pieza de su fijación.

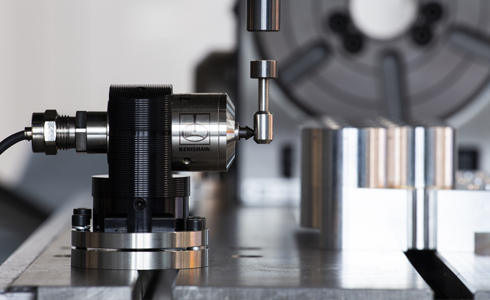

Medir y comprobar herramientas
TS27R mide longitud y diámetro para actualizar correctores con los ciclos compatibles. Una comprobación de rotura entre operaciones permite detectar la herramienta dañada antes de volver a cortar.
CAPACIDADES
Funciones de sondeo Renishaw para CNC
Los ciclos de medición convierten los puntos palpados en referencias, comprobaciones dimensionales y datos para corregir el proceso. La transmisión y la interfaz conectan esas operaciones con el control de la máquina.
Sondas de contacto para piezas
Palpe caras y agujeros para localizar y alinear el bruto. Los ciclos utilizan esas posiciones para establecer referencias de trabajo, incluso cuando cambia la colocación de la pieza.
Sondeo en tornos y centros CNC
En un centro de mecanizado, la sonda del husillo accede a las características de la pieza; en un torno, el montaje debe alcanzar la geometría con la pieza en el plato. El acceso y el recorrido de la máquina orientan el modelo y la transmisión.

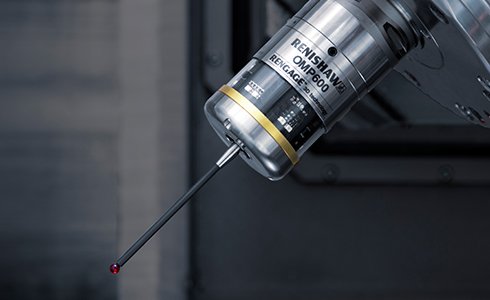

Inspección durante el ciclo
Compruebe dimensiones entre operaciones y utilice las mediciones para actualizar correctores con ciclos compatibles. La información llega mientras todavía puede intervenir en el mecanizado de la pieza montada.
Medición de herramientas por contacto o láser
TS27R mide longitud y diámetro al tocar el palpador. NC4+ Blue utiliza un haz láser para medir sin contacto, también herramientas pequeñas. Ambos métodos admiten comprobaciones de rotura con la integración correspondiente.
APLICACIONES
Aplicaciones de sondeo y medición en CNC
Desde el bruto fijado hasta la herramienta lista para cortar, cada comprobación aporta un dato utilizable por el CNC. El montaje en husillo, el acceso al plato y el reglaje por contacto o láser permiten atender distintos trabajos.

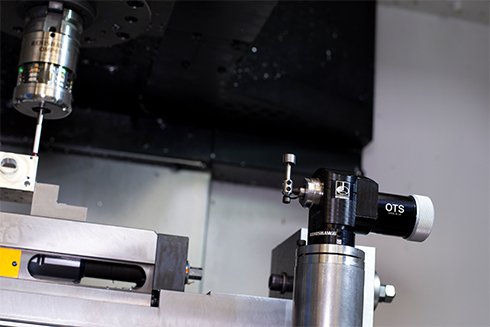

Centros de mecanizado
Localice el bruto desde el husillo y establezca sus referencias antes de cortar. Entre operaciones, vuelva a palpar las características accesibles para revisar el resultado sin cambiar la fijación.

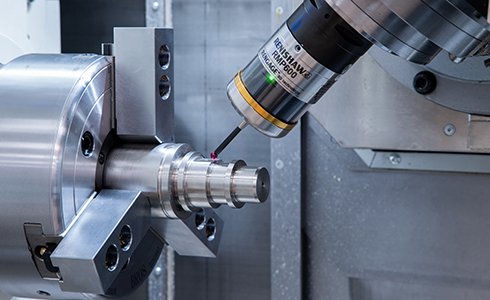

Tornos CNC
Compruebe posiciones y dimensiones manteniendo la pieza en el plato. La medición en ese montaje permite revisar el mecanizado antes de liberar la pieza o continuar con otra operación.
Medición por contacto en torno

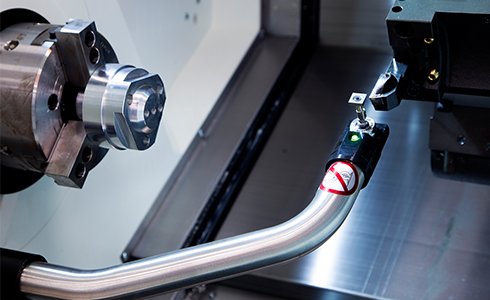

El brazo motorizado HPMA acerca el palpador a la posición de reglaje y lo retira al terminar. Integre la medición de herramientas y la detección de roturas en el ciclo del torno sin posicionar el brazo manualmente.

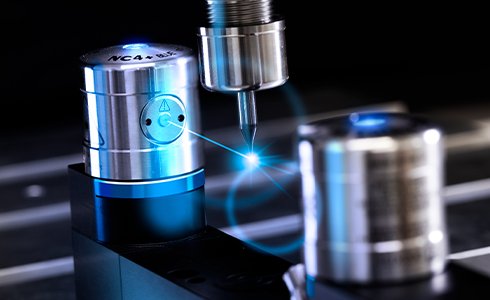

Medición láser sin contacto
Mida herramientas pequeñas sin tocarlas con el palpador. NC4+ Blue utiliza un haz láser para comprobar longitud y diámetro y detectar roturas dentro de la secuencia de mecanizado.
CONFIGURACIÓN
Configuración y condiciones de uso
Para incorporar el sondeo al programa, compruebe qué superficies necesita alcanzar, qué ciclos admite su control y cómo se comunica la sonda. Estos requisitos definen el montaje y las operaciones que podrá automatizar.
Sonda de pieza
Elija el montaje y el palpador según las caras, agujeros y cotas que necesita alcanzar. El recorrido disponible y el espacio de trabajo deben permitir el acceso a esas características.
Medición de herramientas
Para un centro de mecanizado, evalúe el reglaje por contacto con TS27R o sin contacto con NC4+ Blue según las herramientas que utiliza. En el torno, HPMA incorpora el desplazamiento motorizado del brazo a la secuencia de medición.
Integración con el CNC
Identifique sonda, interfaz y control antes de incorporar ciclos de medición. En los sistemas por radio, RMI-QE requiere sondas de la generación QE; comprobar esa combinación permite seleccionar componentes compatibles.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM puede acompañar la selección del sistema, su integración con la máquina y la puesta en marcha. También brinda capacitación personalizada y soporte técnico.
Selección del sistema
MultiCAM acompaña la selección de la sonda o del medidor de herramientas según la operación, la máquina y el control CNC.
Integración y puesta en marcha
MultiCAM puede acompañar la integración del sistema con la máquina y la puesta en marcha de los ciclos de medición.
Capacitación personalizada
Practique la preparación de referencias, el uso de los ciclos compatibles y la lectura de resultados con capacitación personalizada, presencial o remota, centrada en su máquina y en las piezas que necesita controlar.
Soporte técnico
MultiCAM brinda soporte técnico por correo electrónico, teléfono o WhatsApp.
Para orientar la consulta, indique el modelo de máquina, el control CNC y si necesita establecer referencias de pieza, comprobar características mecanizadas o medir herramientas.
PREGUNTAS FRECUENTES
Preguntas sobre sondas Renishaw para máquina herramienta
¿Para qué sirven las sondas Renishaw en una máquina CNC?
Permiten automatizar la localización de caras y agujeros para establecer el origen de trabajo, y comprobar cotas con la pieza montada. Al medir dentro de la máquina, puede utilizar los resultados para ajustar el proceso antes de continuar. Para reglar longitud y diámetro de las herramientas se incorpora un medidor como TS27R o NC4+ Blue.
¿Qué puede comprobarse durante el mecanizado?
Puede comprobar posiciones y dimensiones de las características accesibles después de una operación, manteniendo la fijación. Los ciclos compatibles utilizan esas mediciones para comparar resultados y actualizar correctores. Conviene seleccionar qué cotas controlar y en qué momento del programa para actuar antes de la siguiente operación.
¿Qué datos se necesitan para elegir una sonda Renishaw?
Parta de la tarea: localizar el bruto, inspeccionar una cota o reglar una herramienta. Relacione la geometría a alcanzar con el recorrido y el espacio disponibles, y compruebe el modelo de control, los ciclos y la interfaz. Por ejemplo, una interfaz RMI-QE necesita sondas de la generación QE; la transmisión por radio por sí sola no acredita compatibilidad.
¿Qué diferencia hay entre TS27R y NC4+ Blue?
TS27R mide longitud y diámetro por contacto con un palpador; NC4+ Blue mide sin contacto mediante un haz láser, lo que permite trabajar también con herramientas pequeñas. Ambos admiten detección de rotura con ciclos compatibles. El tamaño de las herramientas y el método de medición que necesita incorporar al proceso orientan la elección.
Consulte por Sondas Renishaw para máquina herramienta
Indique qué pieza o herramienta necesita medir, el modelo de máquina y el control CNC. MultiCAM lo ayuda a elegir el sistema y preparar su integración, puesta en marcha y capacitación.
