SHINING 3D OptimScan 5M Plus
Capture rasgos finos y superficies para revisar la geometría de la pieza. OptimScan 5M Plus de SHINING 3D combina dos cámaras de 5 MP, luz LED azul y tres rangos de captura para definir cobertura y detalle.
- Luz LED azul
- Tres rangos de captura
- 0,005 mm en el campo pequeño

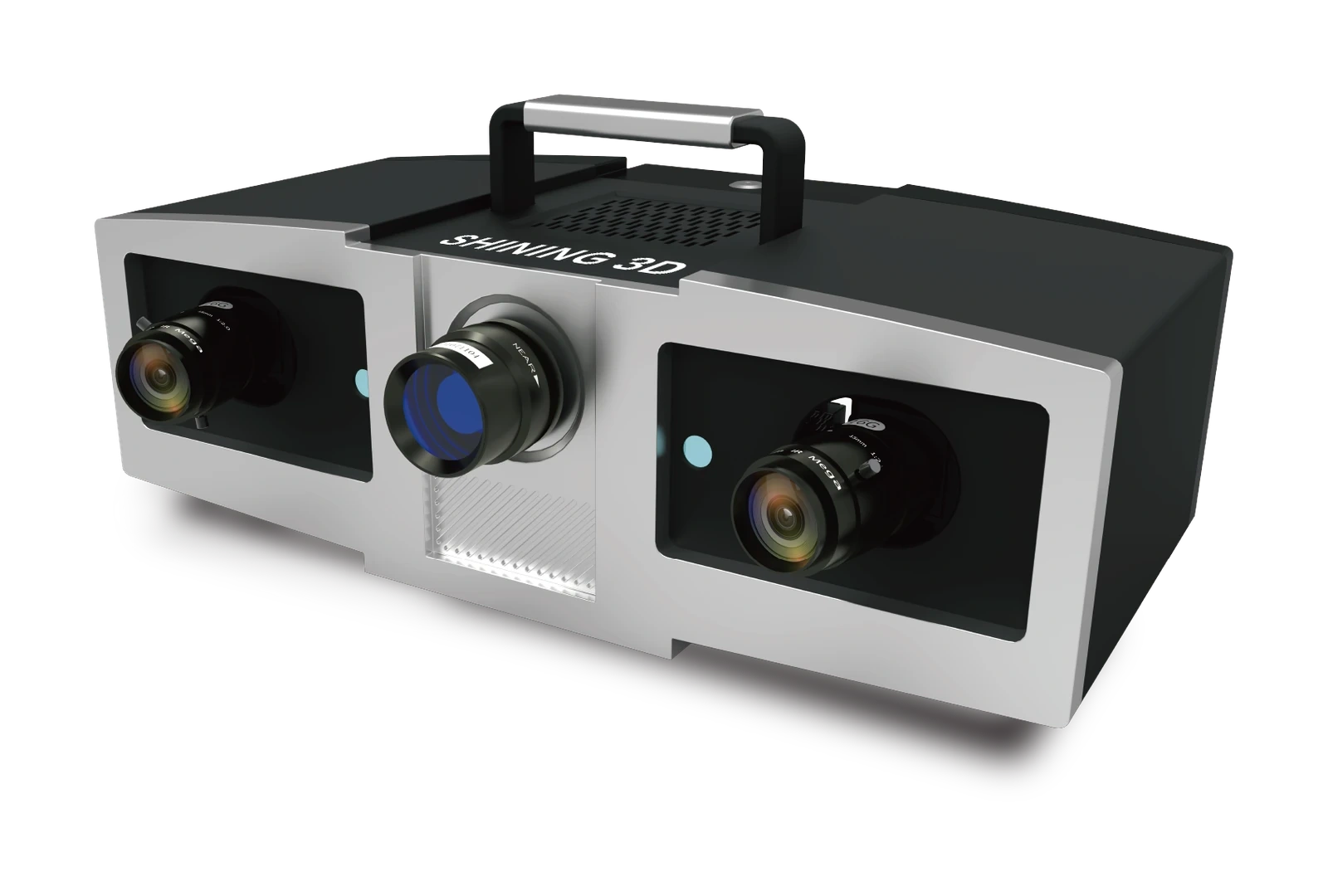

SHINING 3D OptimScan 5M PlusEscáner de inspección 3D
Captura sin contacto
La luz LED azul proyecta patrones sobre la superficie para obtener geometría 3D sin contacto.

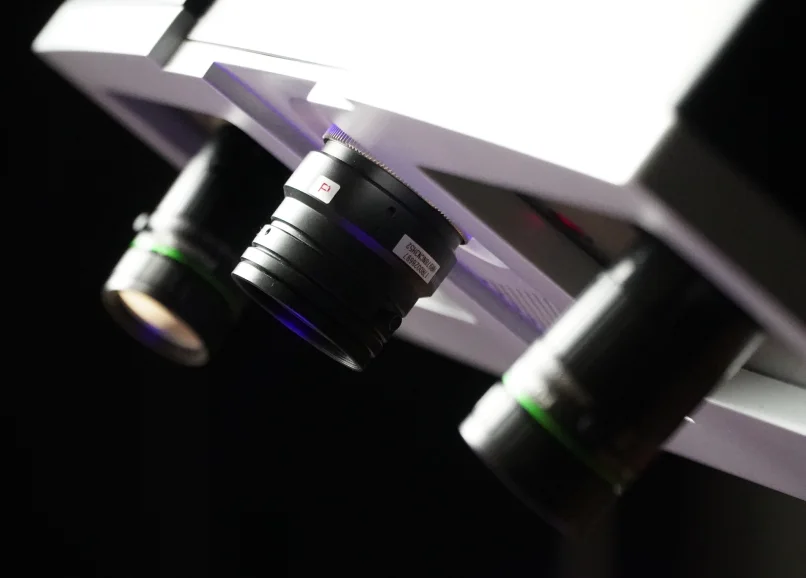

Dos cámaras de 5 MP
Dos cámaras industriales de 5 MP y proyección 1080p registran el detalle de la superficie.
Tres campos de visión
Las lentes intercambiables ofrecen campos de 400 × 300, 200 × 150 y 100 × 75 mm.
Función HDR
HDR permite capturar superficies con zonas claras y oscuras en una misma pieza.
DESCRIPCIÓN
OptimScan 5M Plus: inspección de detalles finos

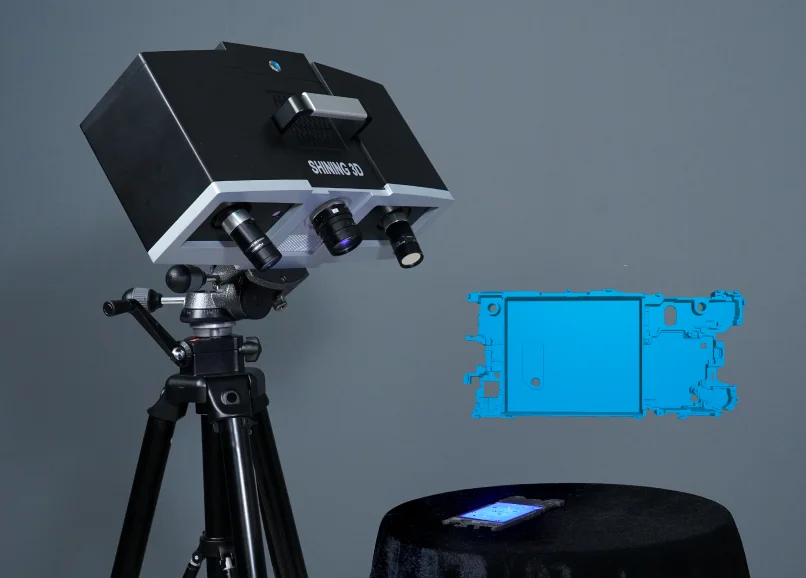

OptimScan 5M Plus digitaliza piezas sin contacto mediante luz LED azul y dos cámaras industriales de 5 MP. Las lentes intercambiables ofrecen tres campos de visión para variar cobertura y detalle.
Los campos de 400 × 300, 200 × 150 y 100 × 75 mm permiten registrar superficies de distinto tamaño. Los datos pueden pasar a software de inspección para analizar forma, desviaciones y secciones frente a una referencia.
Punto de partida
La precisión varía por campo: 0,015, 0,01 y 0,005 mm, respectivamente.
PROBLEMAS QUE RESUELVE
Medir rasgos finos con el campo adecuado
La elección de lentes, la resolución de captura y el control de vibraciones ayudan a obtener datos de superficies y detalles que requieren inspección óptica precisa.
Precisión por campo
La precisión es de 0,015 mm en el campo amplio, 0,01 mm en el intermedio y 0,005 mm en el pequeño. El equipo detecta vibraciones del entorno durante la captura.
Detalles pequeños
Las dos cámaras industriales de 5 MP y la proyección LED azul registran geometría fina para preparar una comparación dimensional.
Cobertura variable
Cambie la lente según la pieza: 400 × 300 mm para cubrir más superficie, 200 × 150 mm como rango intermedio y 100 × 75 mm para acercarse a los detalles.
CAPACIDADES
Capacidades técnicas de OptimScan 5M Plus
Compare campo de visión, precisión por lente, tiempo de disparo y tratamiento de superficies antes de configurar la inspección.
Captura óptica
El escáner usa luz LED azul, proyección 1080p y dos cámaras industriales de 5 MP para obtener datos de superficie sin contacto.
Tres campos de visión
Las lentes intercambiables ofrecen campos de 400 × 300, 200 × 150 y 100 × 75 mm, con distancia de trabajo de 560 mm.
Precisión y rapidez
La precisión de un disparo varía entre 0,015 y 0,005 mm según el campo. El tiempo de captura es de hasta 1,5 segundos por toma.
HDR y alineación
HDR ayuda con superficies de alto contraste. La alineación automática por marcadores y el control global de desviación GREC ayudan a unir capturas.
APLICACIONES
Inspección de vidrio curvo con OptimScan 5M Plus
OptimScan 5M Plus captura paneles de vidrio curvo y genera datos 3D para estudiar bordes, radios y secciones de la pieza.

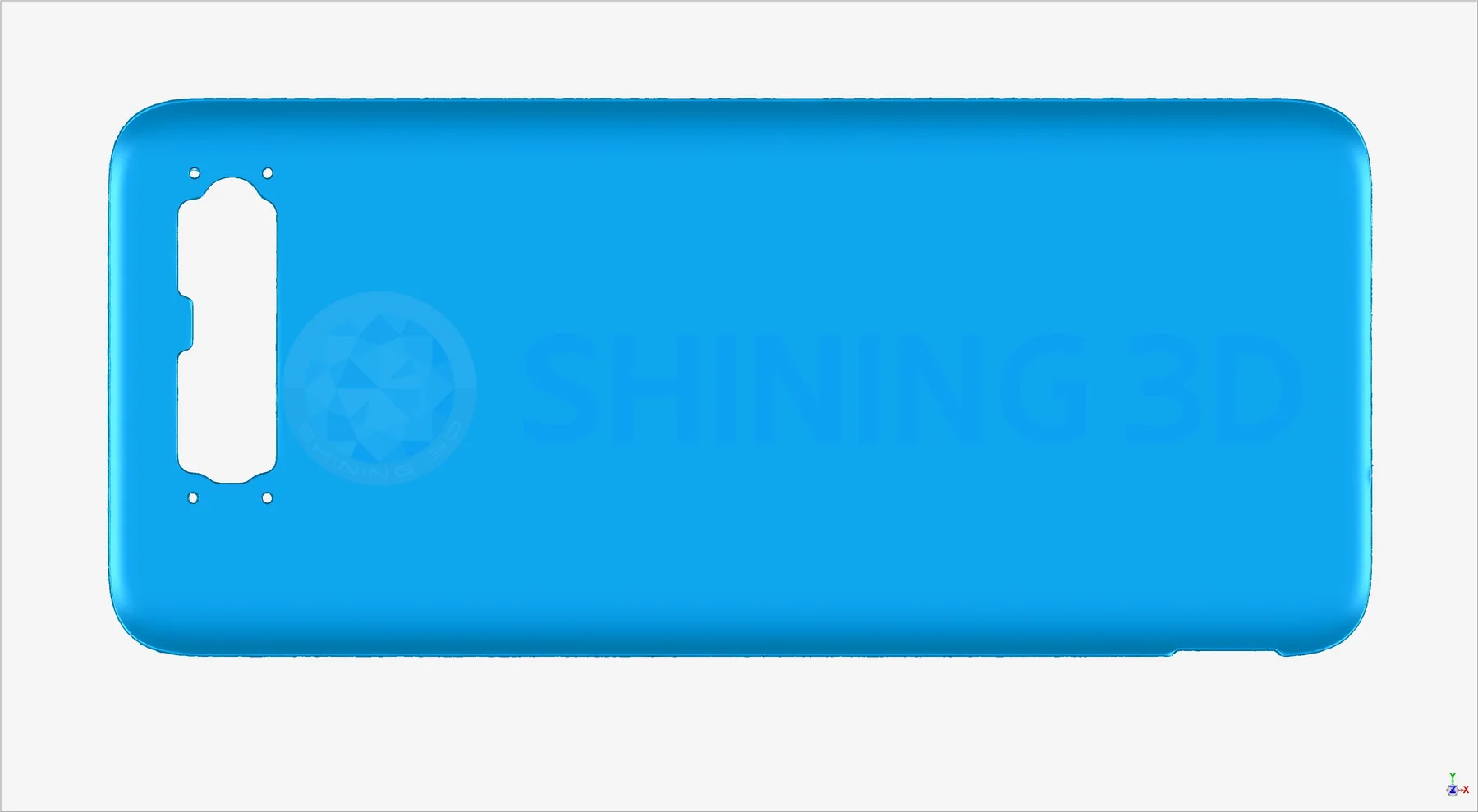

Captura de vidrio curvo
La adquisición sin contacto registra la forma completa de un panel delicado antes del análisis de deformación.

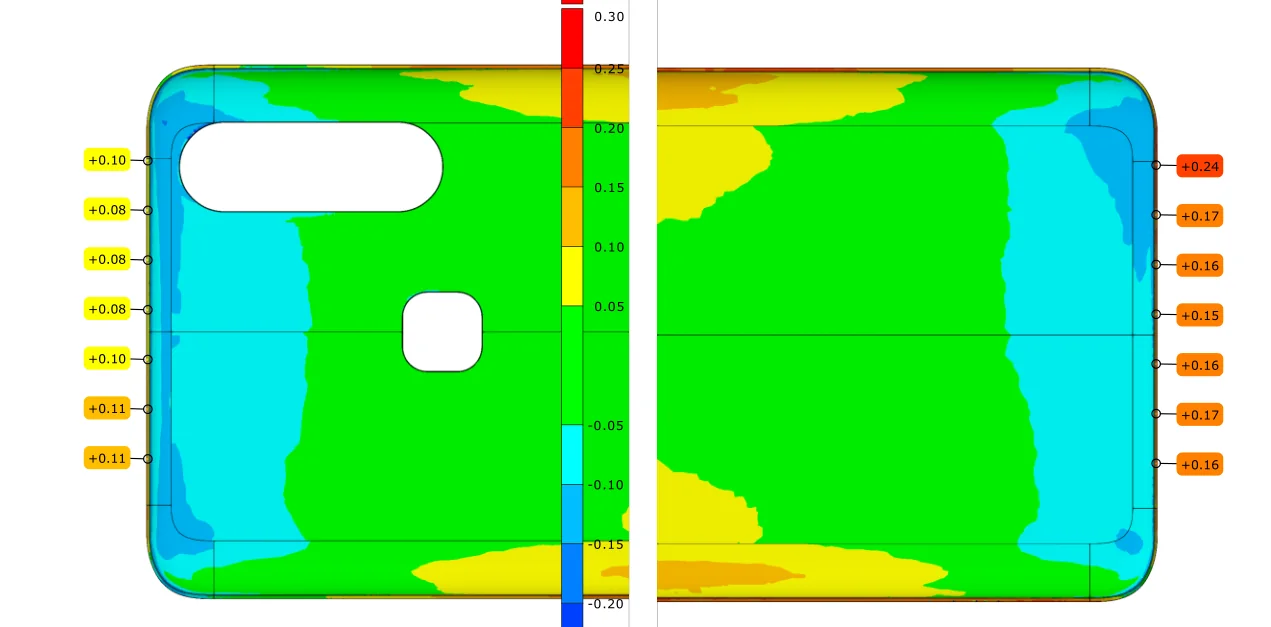

Variación en bordes
Los datos 3D permiten revisar cómo cambia la curvatura a lo largo de los bordes cortos del panel.

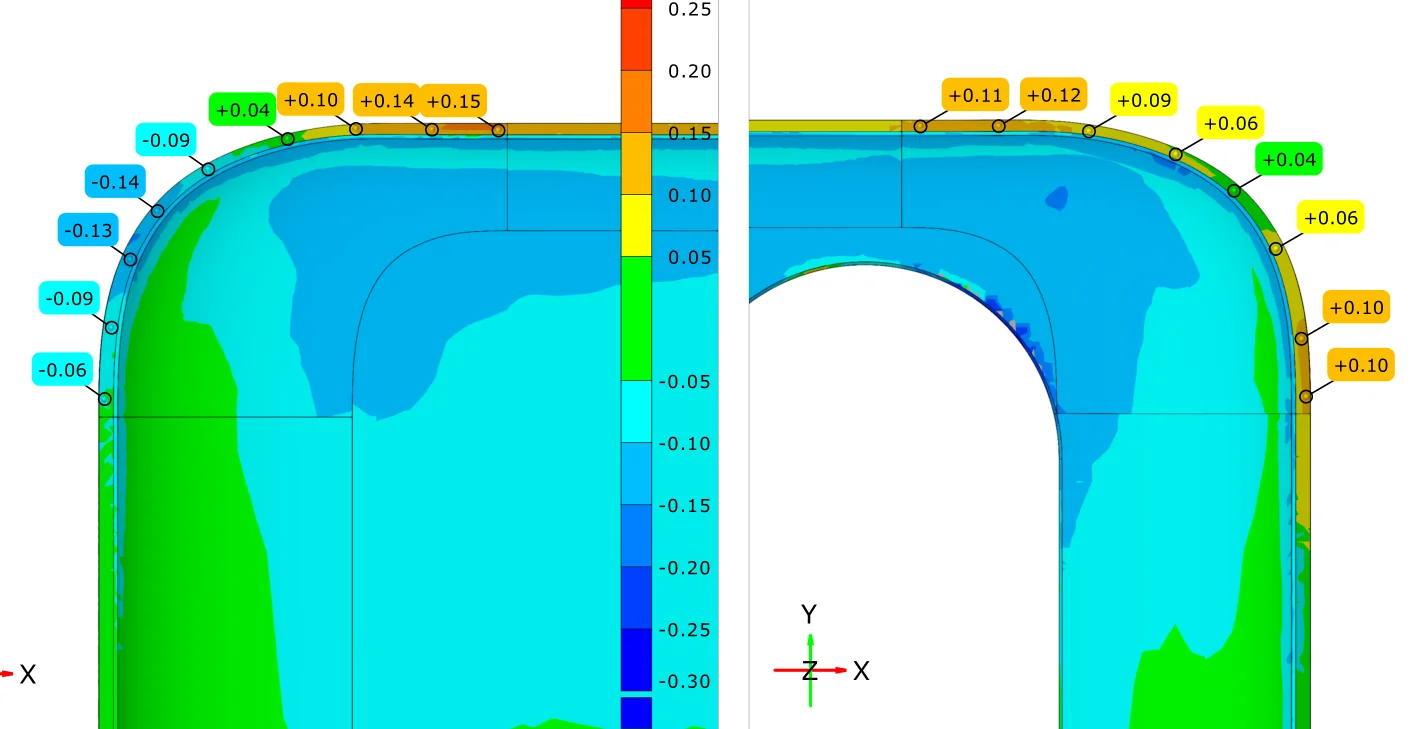

Radios de esquina
La comparación de perfiles permite localizar variaciones en los radios de las esquinas de la pieza.

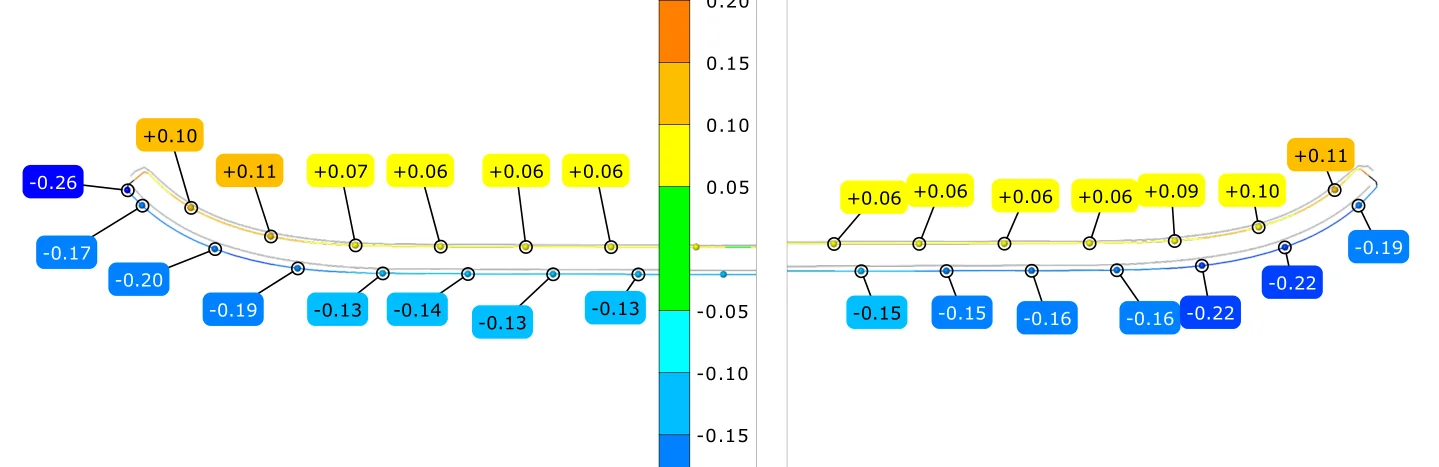

Secciones y deformación
Las secciones extraídas de la malla muestran la forma del panel en posiciones concretas para su control dimensional.
CONFIGURACIÓN
Cómo configurar OptimScan 5M Plus para su pieza
El campo de visión y la lente se eligen según el tamaño, el detalle a medir y la superficie; después se prepara el análisis de los datos 3D.
Tamaño y superficie
El campo pequeño prioriza los rasgos finos; el amplio cubre más superficie por toma. HDR ayuda a capturar zonas claras y oscuras de la misma pieza.
Lente y precisión
Seleccione 400 × 300, 200 × 150 o 100 × 75 mm. La precisión correspondiente es 0,015, 0,01 o 0,005 mm.
Captura y análisis
La detección de vibraciones ayuda a identificar movimientos que afectan la captura. La alineación de varias tomas reúne las superficies registradas en una malla para comparación dimensional.
ACOMPAÑAMIENTO
Implementación y soporte
Acompañamos la selección, puesta en marcha y uso de OptimScan 5M Plus para conectar la captura óptica con el análisis dimensional de su equipo.
Asesoramiento para decidir
Revisamos tamaño, superficie y rasgos de la pieza para orientar la elección de lente y campo de visión.
Capacitación personalizada
Capacitación presencial o remota para preparar la captura, seleccionar el rango y trabajar con los datos obtenidos.
Soporte técnico cercano
Puede consultar a MultiCAM por correo, teléfono o WhatsApp sobre captura, alineación y análisis de la malla.
Puesta en marcha e integración
Ayudamos a poner en marcha el escáner y a conectar los datos 3D con el software de inspección.
PREGUNTAS FRECUENTES
Preguntas para evaluar OptimScan 5M Plus
Campos de visión, precisión, superficies y datos para inspección.
¿Qué es OptimScan 5M Plus?
Es un escáner óptico fijo de SHINING 3D que utiliza luz LED azul, dos cámaras de 5 MP y lentes intercambiables para tres campos de visión.
¿Qué cambia entre los tres rangos?
Los campos miden 400 × 300, 200 × 150 y 100 × 75 mm. Reducir el campo acerca la captura al detalle; la precisión pasa de 0,015 a 0,01 y 0,005 mm, respectivamente.
¿Cómo trabaja con superficies de alto contraste?
La función HDR ayuda a capturar zonas claras y oscuras en una misma pieza. La función adapta la captura a esas diferencias de reflectancia.
¿Qué datos entrega para inspección?
El software exporta formatos como ASC, STL y OBJ para continuar el análisis en PolyWorks Inspector o Geomagic Control X.
