Baty Venture FV Floor Standing Range
Baty Venture FV Floor Standing Range permite inspeccionar dimensiones visibles en piezas o lotes que necesitan una mesa CNC de mayor recorrido. FV-5040 y FV-5040D enlazan posiciones de medición sin contacto; la variante D añade un campo de detalle para observar características pequeñas.
- Inspección óptica sin contacto
- Recorrido CNC de 500 × 400 mm
- Campo simple o doble según modelo
Baty Venture FV Floor Standing RangeMetrología industrial
Mesa de mayor recorrido
El rango combinado de 500 × 400 mm permite enlazar posiciones de inspección sobre una pieza o un conjunto que excede una sola imagen.
Campo de detalle
FV-5040D añade un campo de 20 × 15 mm al campo grande de 92 × 62 mm. La elección depende de las características y tolerancias que se deben observar.
Luz programada
Perfil, superficie y ángulos de iluminación ayudan a presentar los bordes y detalles que la rutina debe detectar.
Resultados identificados
El software Fusion FV clasifica piezas y conserva informes. El OCR relaciona números de serie con mediciones y el SPC permite revisar su distribución.
DESCRIPCIÓN
Medición por visión con Baty Venture FV Floor Standing Range
Esta gama de Bowers Group lleva el control dimensional por visión a equipos de pie con mesa motorizada. El usuario prepara las características, la iluminación y las tolerancias de la inspección; la mesa CNC desplaza la pieza para que el sistema observe cada zona y conserve sus resultados. La inspección sin contacto evita palpar los contornos visibles que se miden en la imagen.

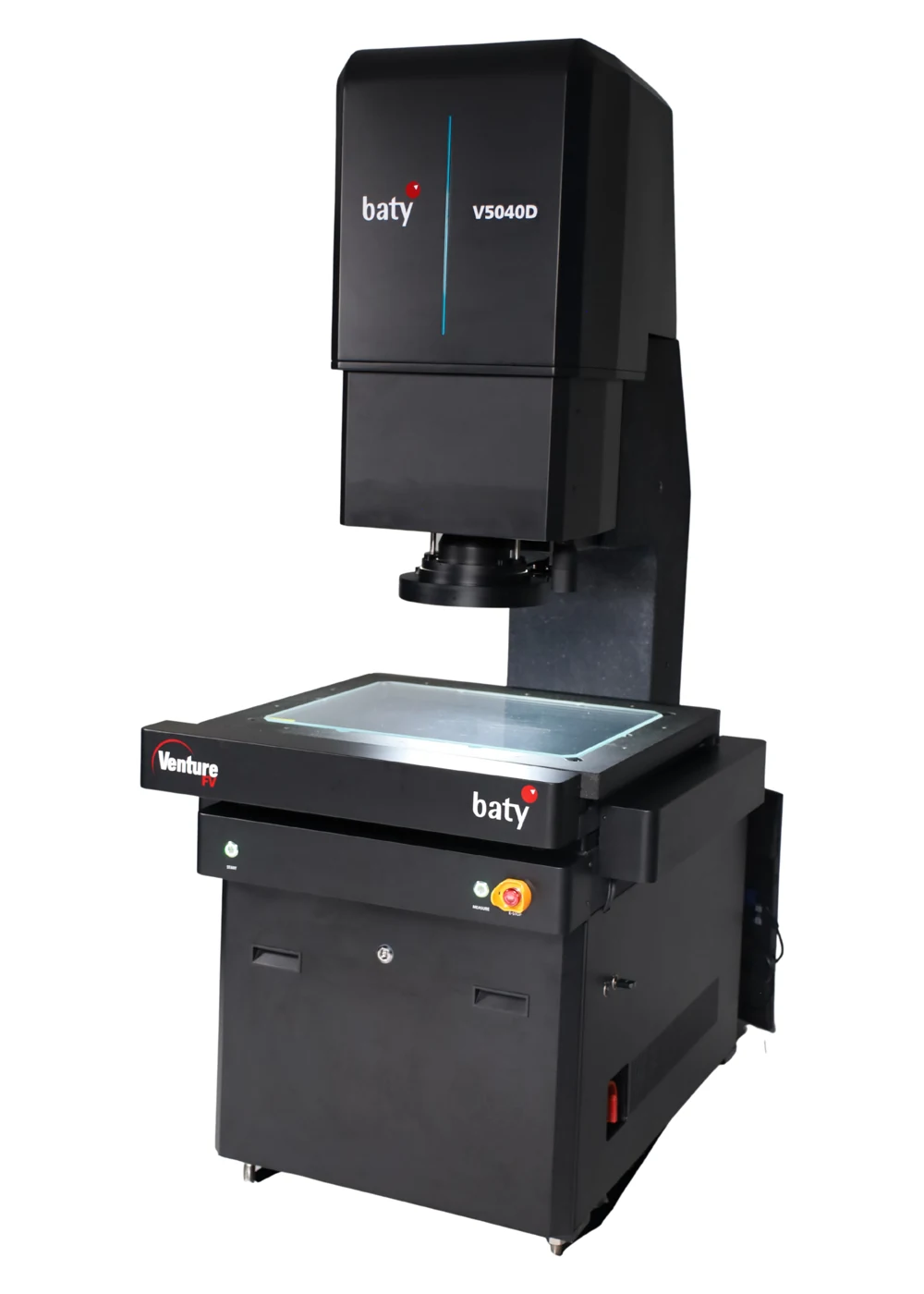

FV-5040 utiliza un campo simple de 92 × 62 mm. FV-5040D combina ese campo con uno de detalle de 20 × 15 mm. El recorrido combinado de la mesa y el área visible en una captura son datos distintos: hay que compararlos con la distribución de características, su tamaño y la tolerancia que se necesita controlar.
PROBLEMAS QUE RESUELVE
Preparar la inspección y conservar resultados
La rutina, la iluminación y el registro del lote resuelven tareas diferentes dentro del control.
Repetir un control preparado

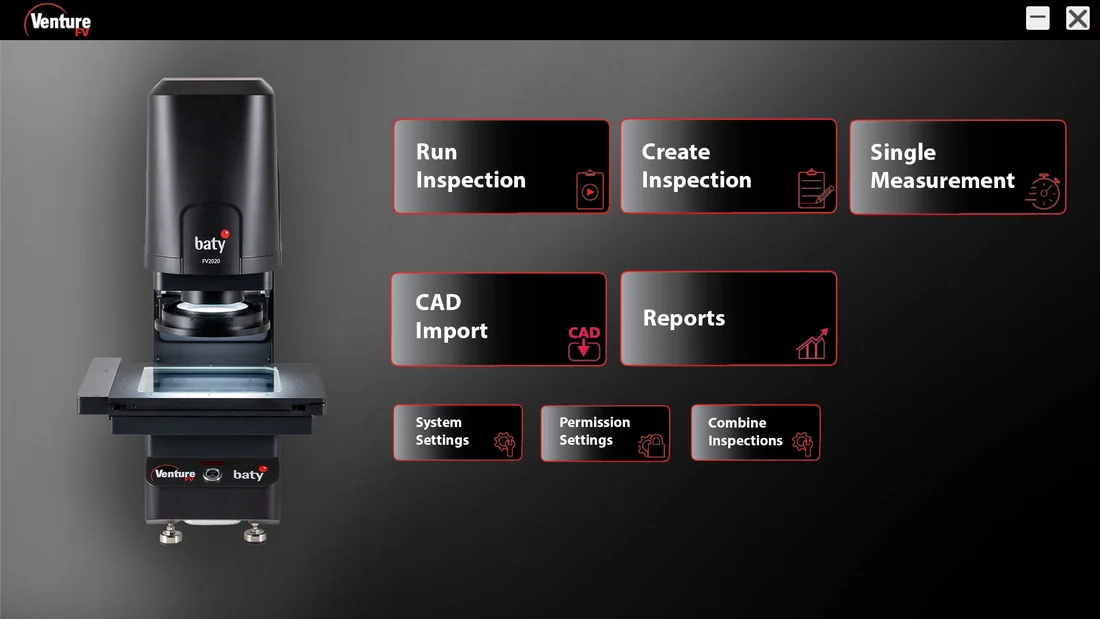

El reconocimiento de componentes conocidos recupera una inspección preparada. La rutina reúne las características y posiciones que se deben medir, para volver a controlar la pieza sin buscar manualmente su programa cada vez.
Presentar bordes y detalles

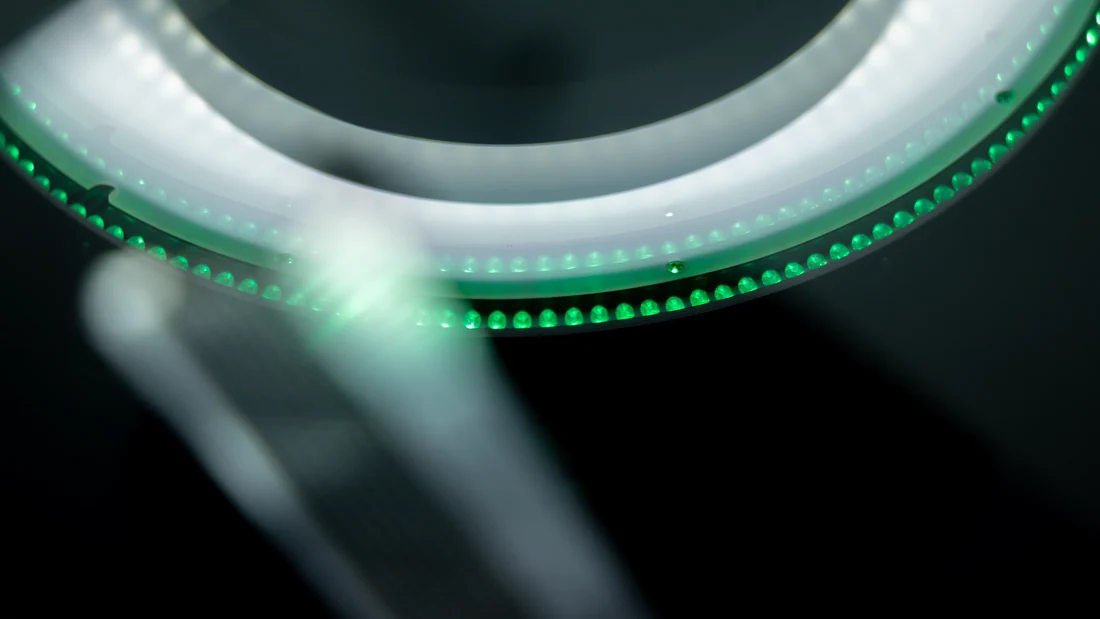

La luz telecéntrica de perfil define contornos; las luces de superficie permiten observar características con distintos ángulos. Programar la iluminación ayuda a preparar una condición de observación para cada medición.
Relacionar pieza y resultado

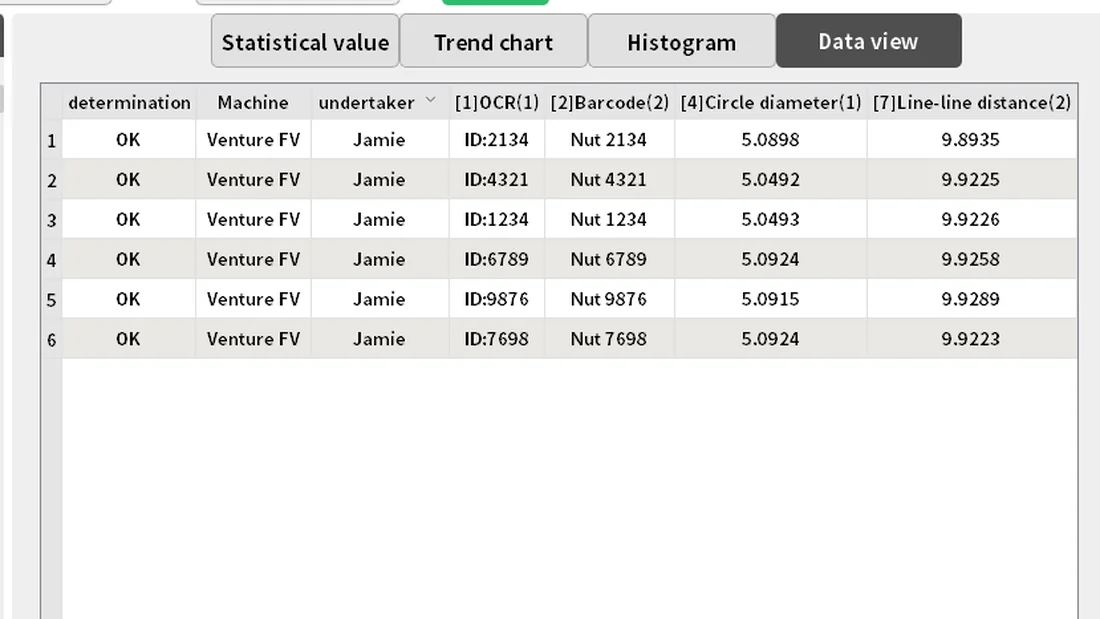

La clasificación pass/fail y los informes reúnen dimensiones e identificaciones. El OCR captura números de serie y los reportes SPC permiten revisar los valores obtenidos junto con los datos del proceso.
CAPACIDADES
Mesa, óptica y datos de inspección
Compare el área que necesita recorrer con lo que debe observar en cada captura.
Recorrido CNC de 500 × 400 mm
Ambos modelos ofrecen ese rango combinado con el campo grande. La mesa motorizada enlaza zonas de inspección; no significa que toda esa superficie sea visible en una sola imagen.
Campo simple o doble
El campo grande es de 92 × 62 mm en ambos modelos. FV-5040D añade 20 × 15 mm para detalle, con un recorrido combinado de 430 × 350 mm al utilizar ese campo pequeño.
Enfoque e iluminación
El enfoque automático y la iluminación programable de perfil y superficie preparan la imagen para detectar características. La iluminación coaxial es una opción para observar detalles de superficie que requieren otra dirección de luz.
Informes con Fusion FV
El software del equipo genera informes individuales y de lote, clasificación de piezas y SPC. Estos datos permiten conservar las mediciones y revisar cómo se distribuyen los resultados de una serie.
APLICACIONES
Trabajos que requieren recorrido y orientación
El trabajo depende de que las características sean visibles, de la presentación de la pieza y de las opciones elegidas.
Características repartidas en la pieza

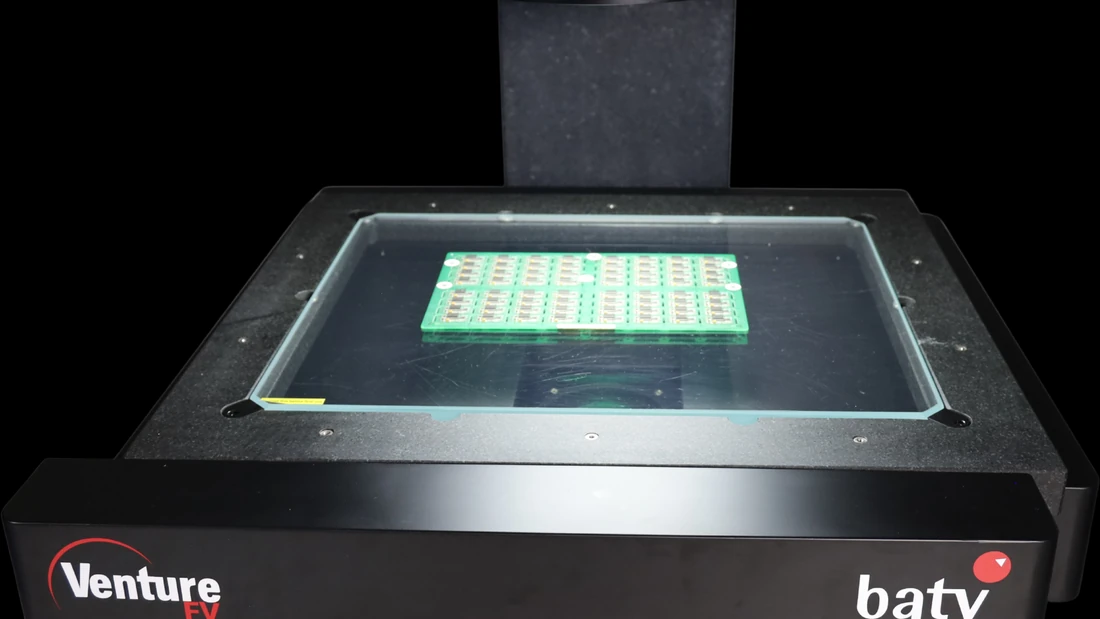

La mesa CNC enlaza posiciones para medir zonas que no caben en una sola imagen. También permite distribuir varias piezas dentro del área disponible y ejecutar sus rutinas de inspección preparadas.
Perfiles frente al CAD

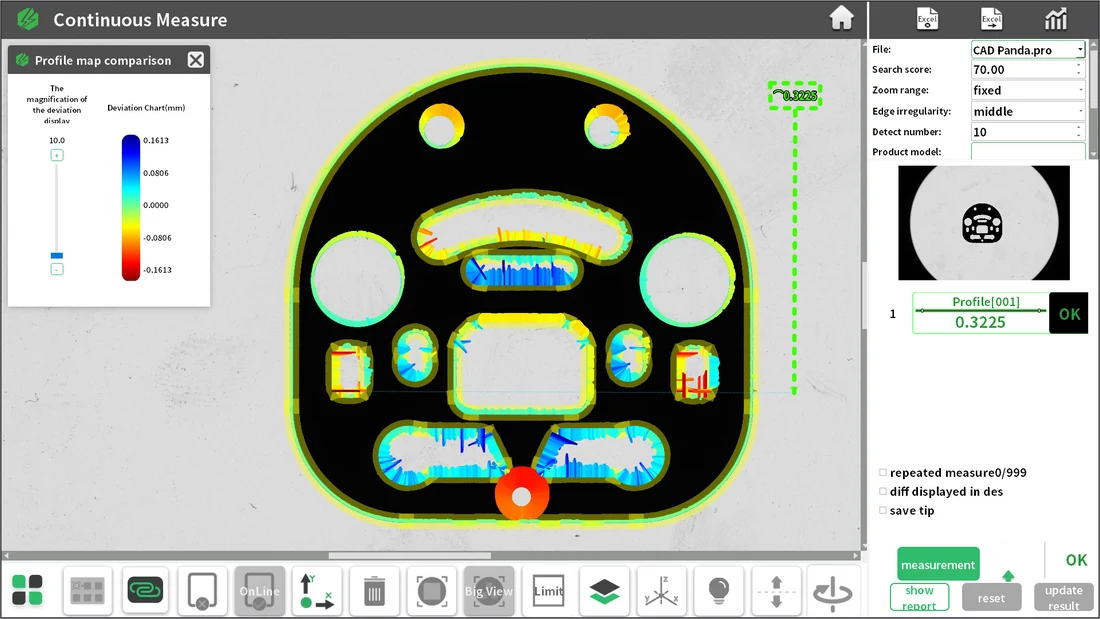

La función CAD Import permite comparar el perfil medido con el modelo CAD en pantalla. Relaciona el contorno observado con la referencia nominal para revisar su geometría.
Componentes de revolución

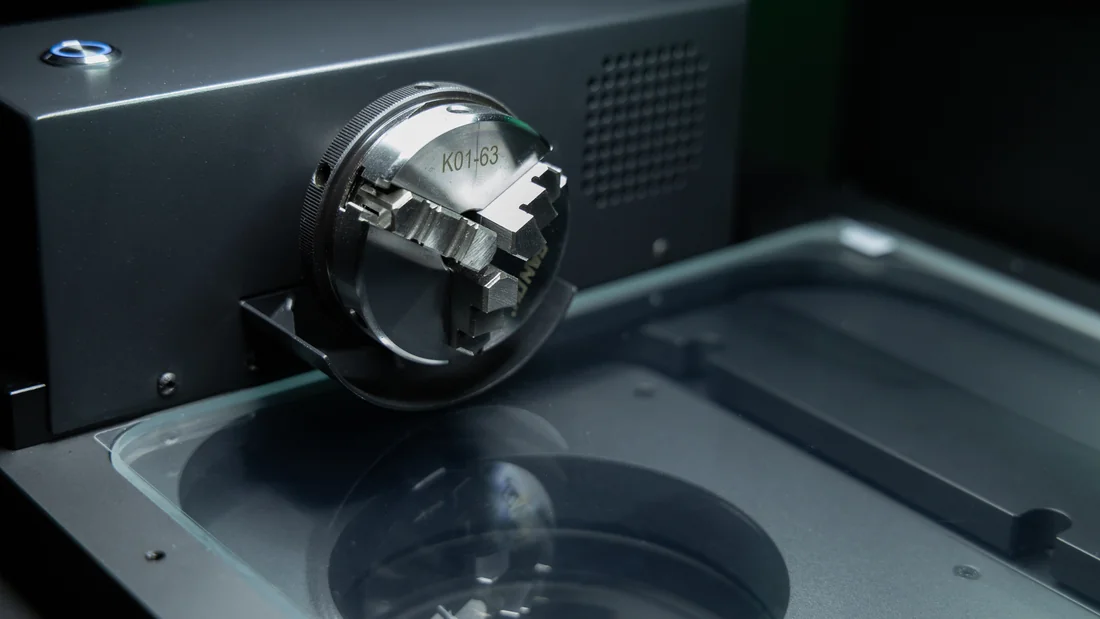

El eje rotativo opcional incorpora posiciones de giro a la inspección. Permite observar el componente en distintas orientaciones y evaluar características como redondez, concentricidad y runout.
CONFIGURACIÓN
Elegir campo óptico y opciones
Relacione tamaño, distribución y tolerancia de las características con la configuración.
FV-5040
Campo simple de 92 × 62 mm y recorrido combinado de 500 × 400 mm. Es la alternativa que debe evaluar cuando las características se observan y miden con el campo grande.
FV-5040D
Añade un campo de detalle de 20 × 15 mm. Compare las especificaciones del campo grande, del pequeño y de sus recorridos combinados con la tolerancia y la posición de las características.
Opciones para el trabajo
La programación desde CAD, la luz coaxial, el eje rotativo y la sonda confocal son opcionales. La sonda confocal incorpora datos de altura, planitud y espesor; su volumen disponible debe evaluarse por separado del recorrido óptico.
ACOMPAÑAMIENTO
Implementación y soporte
Para incorporar la medición por visión al control de piezas, MultiCAM acompaña la elección de la configuración, la puesta en marcha y el aprendizaje de las tareas de inspección.
Relevamiento de la aplicación
Revisamos piezas, tolerancias y distribución de las características para relacionar el campo, el recorrido y las opciones con el control que necesita realizar.
Instalación y puesta en marcha
Acompañamos la incorporación del equipo al entorno de uso para preparar sus operaciones de medición e inspección.
Capacitación personalizada
Adaptamos la capacitación a las tareas del usuario: preparación de la pieza, rutinas y lectura de resultados para utilizar el sistema en su trabajo.
Soporte técnico
Atendemos consultas de uso por correo, teléfono o WhatsApp para ayudar a resolver dificultades técnicas durante la operación.
Comparta las piezas, el plano y las tolerancias que debe controlar para evaluar campos, recorrido y opciones. Conozca el soporte técnico y las capacitaciones personalizadas.
PREGUNTAS FRECUENTES
Decidir si necesita un Venture FV de pie
¿Qué diferencia existe entre FV-5040 y FV-5040D?
Ambos utilizan un campo grande de 92 × 62 mm y un recorrido combinado de 500 × 400 mm. FV-5040D añade un campo pequeño de 20 × 15 mm, cuyo recorrido combinado es de 430 × 350 mm. Compare las especificaciones del campo elegido con la característica y su tolerancia.
¿500 × 400 mm es el tamaño de una imagen?
No. Es el recorrido combinado disponible al utilizar el campo grande. El área visible en una toma es de 92 × 62 mm; la mesa CNC enlaza posiciones para cubrir zonas adicionales de la pieza.
¿Cuándo conviene compararlo con la gama de sobremesa?
Cuando la pieza o el conjunto de piezas caben en el área y los recorridos de un Benchtop. Floor Standing aporta un formato de pie y mayor recorrido; la elección debe considerar campo óptico, tolerancias y distribución de características, además del tamaño exterior de la pieza.
¿Puede inspeccionar piezas cilíndricas desde varias orientaciones?
El eje rotativo opcional permite incorporar intervalos de giro al programa y medir características en varias orientaciones. La sujeción y la visibilidad de las características forman parte de la preparación del trabajo.
¿La medición confocal forma parte del equipo estándar?
La sonda confocal es opcional. Incorpora medición sin contacto en Z para altura, planitud y espesor. Su configuración y su volumen de medición se evalúan por separado del campo y el recorrido de la inspección óptica.
¿La programación automática desde CAD está incluida?
La programación desde CAD figura como opción. Permite preparar la inspección desde características, dimensiones y tolerancias de la definición nominal; su incorporación se decide junto con la configuración del equipo.
Consulte por Baty Venture FV Floor Standing Range
Comparta las piezas, el plano y las tolerancias para evaluar el campo, el recorrido y las opciones del equipo de pie.
