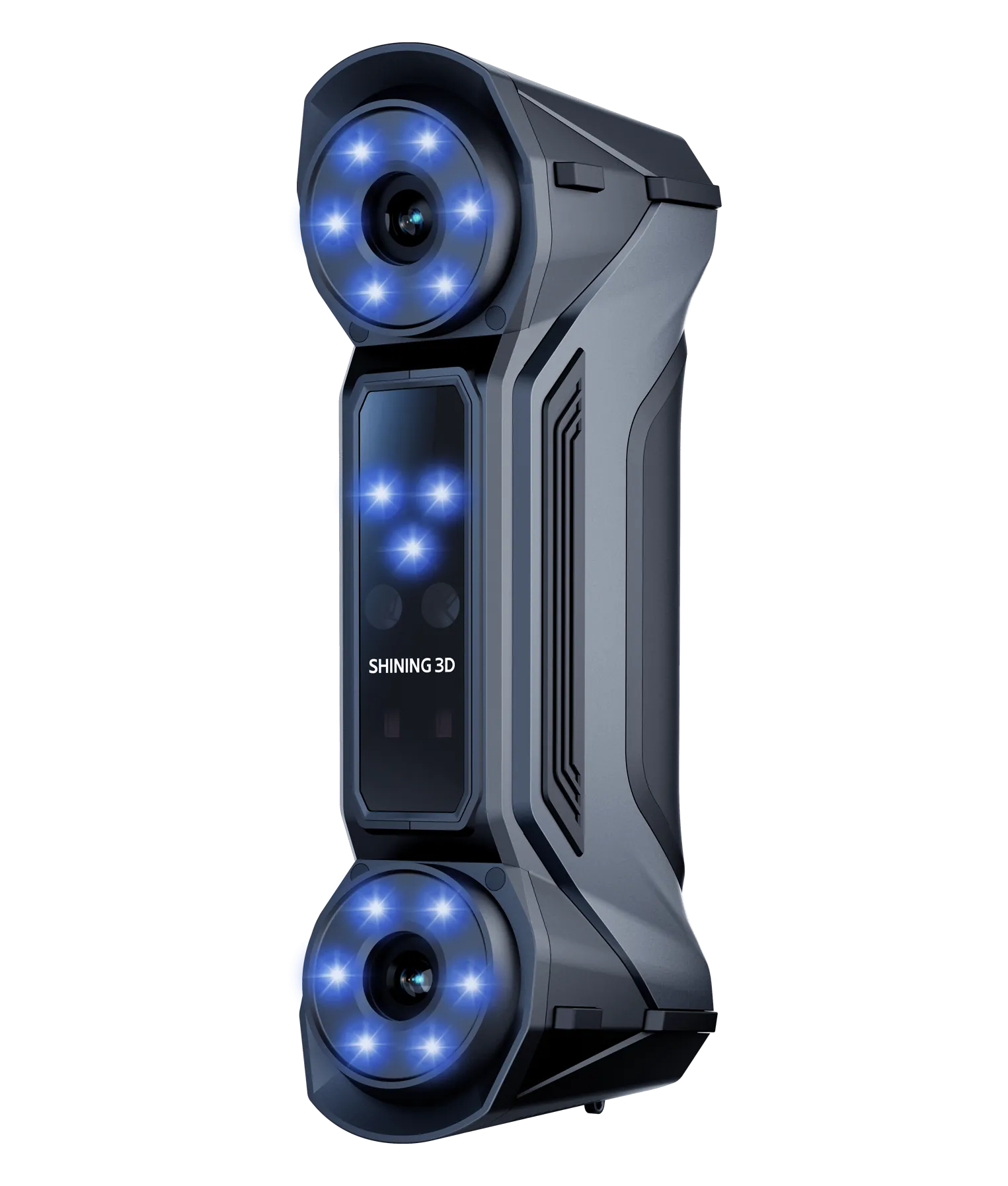

SHINING 3D · ESCÁNER 3D LÁSER E INFRARROJO
FreeScan Combo+ Wireless
Digitalice piezas para inspección o ingeniería inversa y recorra su superficie sin un cable de datos entre el escáner y el ordenador. FreeScan Combo+ Wireless combina láser azul, infrarrojo y fotogrametría para adaptar la captura al detalle, la geometría y el tamaño del trabajo.
- Conexión inalámbrica al ordenador
- Láser azul e infrarrojo en un equipo
- Fotogrametría para piezas grandes
FreeScan Combo+ WirelessEscaneo 3D de metrología
93 líneas láser
Modo de captura de superficies amplias del modelo Combo+ Wireless.
25 líneas paralelas
Modo de detalle para zonas que necesitan una captura más fina.
550 g
Peso neto del escáner para trabajar a mano alrededor de la pieza.
Fotogrametría integrada
Referencia volumétrica mediante captura de marcadores y barras de escala.
DESCRIPCIÓN
FreeScan Combo+ Wireless: de la pieza física a una malla utilizable
Cuando necesita comparar una pieza con su CAD o reconstruir una geometría existente, el primer paso es capturar sus superficies. FreeScan Combo+ Wireless genera datos de escaneo que el software FreeScan procesa como una malla 3D. Esa malla puede pasar a un programa de inspección dimensional o servir de referencia para reconstruir superficies y sólidos en software de ingeniería inversa.
El equipo mantiene la captura portátil conectada a un ordenador, con opción inalámbrica Wi-Fi 7 o conexión por cable. El operador elige el modo de luz y revisa los datos en pantalla mientras recorre la pieza. Así puede identificar zonas pendientes de captura antes de continuar con el análisis. El láser requiere marcadores; el modo infrarrojo utiliza las características de la geometría para trabajar sin ellos cuando la pieza es adecuada.
PROBLEMAS QUE RESUELVE
Resolver la captura según la pieza y el lugar de trabajo
La conexión, la referencia geométrica y la alimentación del escáner intervienen en tareas distintas. Conviene evaluarlas con la pieza que necesita digitalizar.

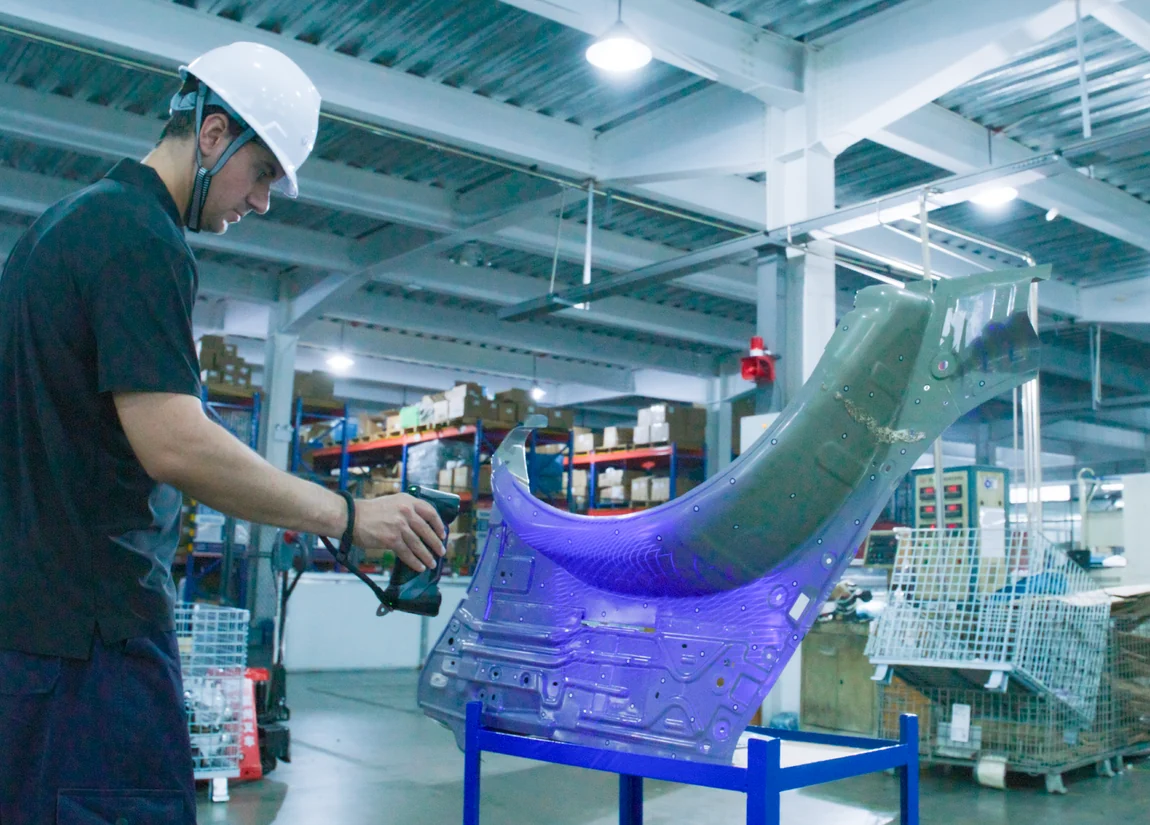

Moverse alrededor de la pieza
La transmisión inalámbrica evita gestionar un cable de datos entre el escáner y el ordenador durante la captura. Es útil al cambiar de posición alrededor de una carrocería o de una pieza que permanece en su puesto de trabajo. El ordenador sigue recibiendo y procesando los datos.
Referenciar un volumen grande
La fotogrametría combina la captura de referencias con barras de escala para establecer el marco volumétrico de una pieza grande. Este paso ayuda a sostener la referencia espacial al recorrer distintas zonas; requiere preparar los marcadores y utilizar dos barras de escala verificadas.

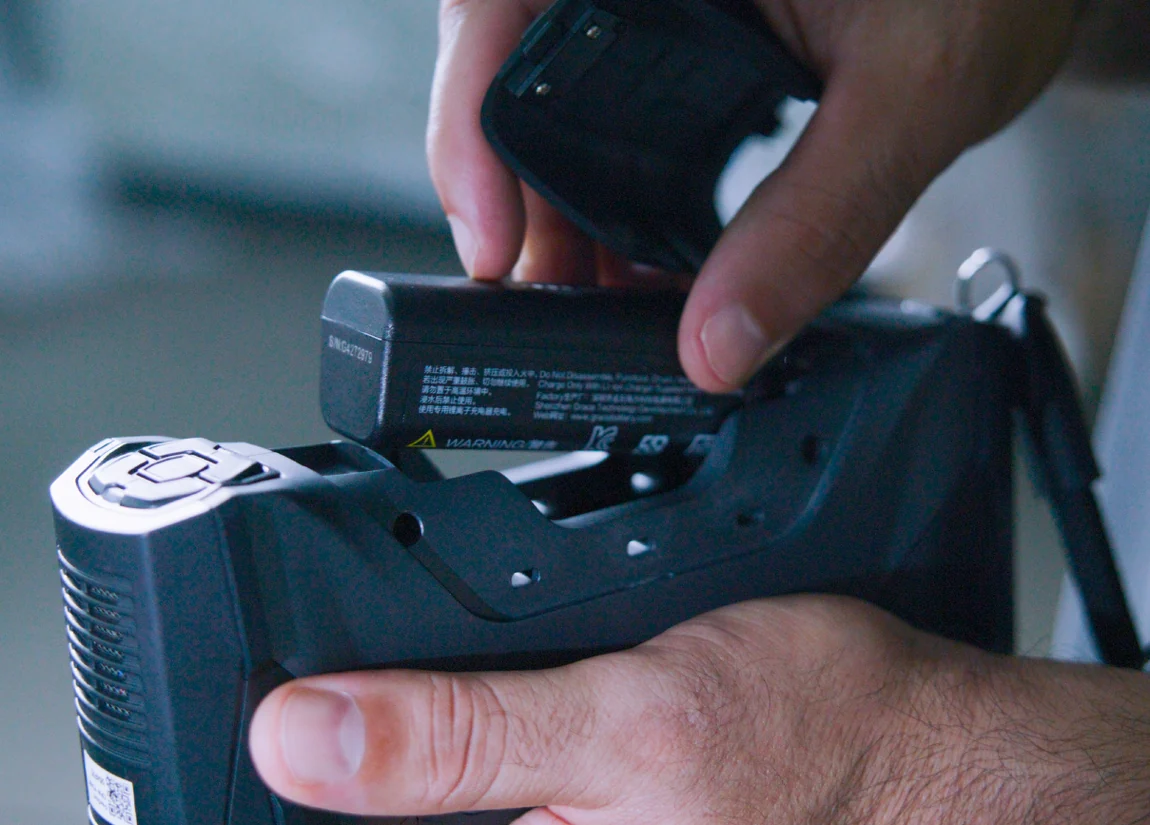

Preparar la alimentación para la jornada
El sistema incluye tres baterías recargables y una base que carga dos simultáneamente. Puede preparar baterías de recambio mientras utiliza otra en el escáner y organizar la captura según la duración de cada trabajo. El fabricante indica hasta dos horas por batería.
CAPACIDADES
Modos y herramientas que sostienen la captura
Elija cómo adquirir la superficie y compruebe la cobertura de los datos antes de utilizarlos en inspección o reconstrucción.
Cobertura con 93 líneas
El modo de alta velocidad de Combo+ Wireless proyecta 93 líneas láser para adquirir superficies amplias. Permite abordar la forma general de la pieza antes de cambiar de modo en las zonas que requieren más detalle.
Detalle con líneas paralelas
Las 25 líneas láser paralelas ofrecen un modo específico para detalles finos. La separación de puntos puede ajustarse según la geometría; este dato describe el muestreo y no debe confundirse con la precisión de medición.
Acceso a zonas profundas
El modo de una línea láser está destinado a cavidades y zonas profundas. Permite orientar la captura hacia esas superficies cuando una proyección amplia no resulta adecuada; el acceso óptico a la zona sigue siendo un criterio de elección.
Revisión de cobertura
El indicador de calidad del software FreeScan distingue los datos suficientes de las zonas que necesitan otra pasada. Esa lectura permite dirigir la siguiente captura hacia una superficie concreta antes de cerrar el escaneo.
Malla adaptada a la forma
La resolución adaptativa genera una malla con mayor densidad en regiones de curvatura y menor densidad en zonas más simples. El mecanismo conserva detalle donde la forma lo necesita y evita tratar toda la superficie con una densidad uniforme.
Pasar del escaneo a la inspección
Continúe la inspección de los datos capturados en PolyWorks|Inspector o Geomagic Control X para analizar desviaciones frente al CAD y preparar informes. Verifique la compatibilidad y la licencia del software que utilizará en ese flujo.
APLICACIONES
Trabajos que puede abordar con la captura adecuada
La superficie, el acceso y los datos que necesita obtener determinan el modo de captura y la preparación de cada pieza.

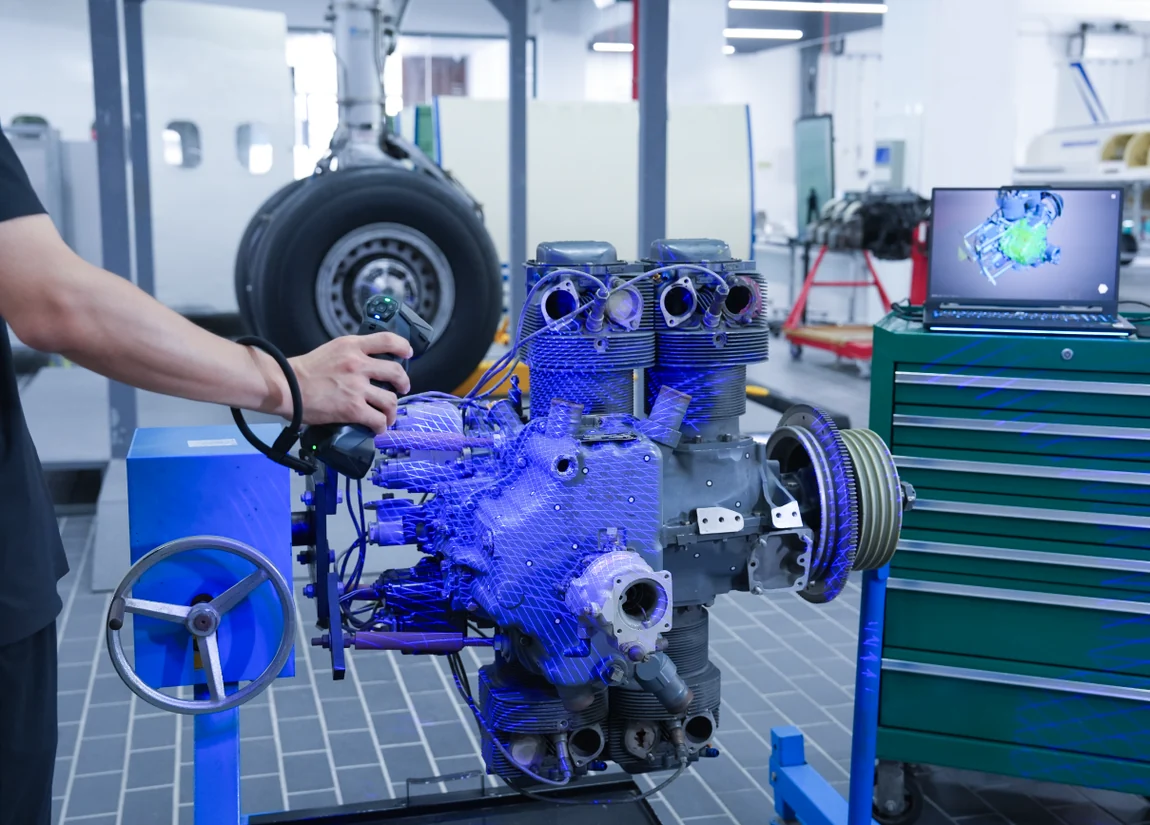

Componentes de motor
Capture la geometría de un bloque de motor o de un componente mecánico para llevar su superficie a inspección. La malla proporciona una referencia digital que el software de análisis puede alinear con el CAD y utilizar para estudiar desviaciones.

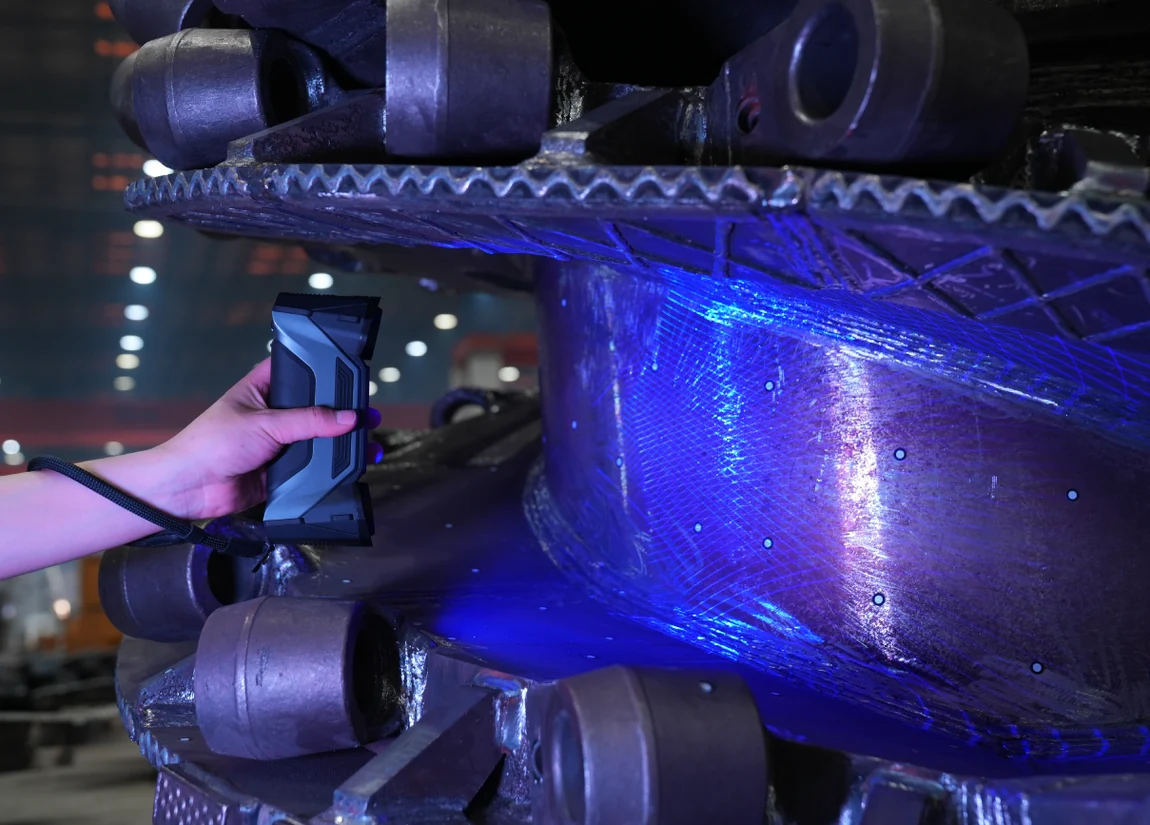

Cavidades y zonas de acceso limitado
Combine el formato compacto del escáner con el modo de una línea para adquirir superficies en huecos y zonas profundas de componentes. Conviene comprobar el ángulo de visión y el alcance óptico con la pieza antes de definir el procedimiento.

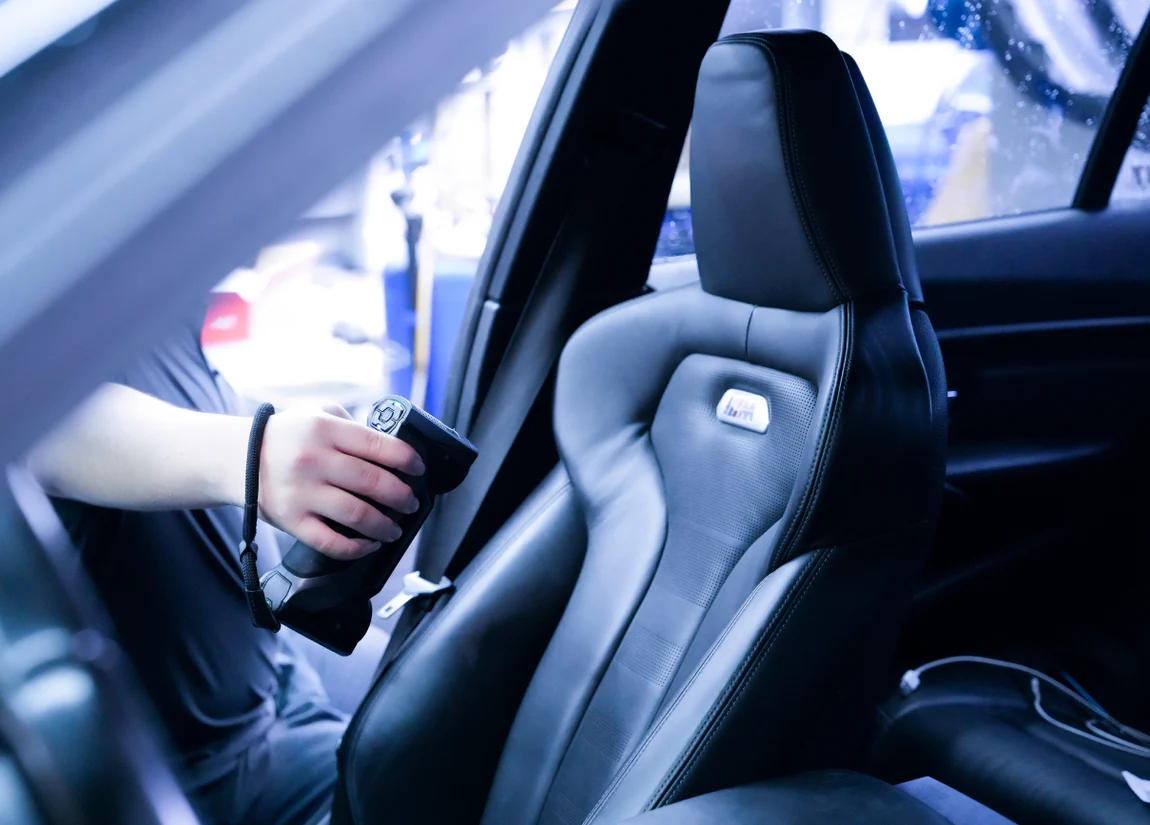

Interiores de vehículos
El modo infrarrojo permite capturar objetos de tamaño medio, como un asiento, sin colocar marcadores cuando su forma aporta referencias suficientes. La malla puede servir para estudiar el contorno y continuar la reconstrucción en software CAD.
CONFIGURACIÓN
Qué revisar antes de elegir la configuración
Combo+ Wireless y Combo Wireless comparten el enfoque de luz dual. El modelo, el modo de captura y el flujo de software cambian cómo prepara cada trabajo.
MODELO
Combo+ Wireless o Combo Wireless
Combo+ Wireless utiliza 93 líneas en el modo de alta velocidad; Combo Wireless utiliza 50. Ambos ofrecen 25 líneas paralelas, una línea para zonas profundas y captura infrarroja. Elija el modelo según la superficie que necesita cubrir y el detalle de la pieza.
CAPTURA
Marcadores y fotogrametría
Los modos láser necesitan marcadores. Para piezas grandes, la fotogrametría usa dos barras de escala verificadas y alcanza una precisión volumétrica indicada de 0,02 mm + 0,015 mm/m. Con escaneo láser únicamente, la especificación es 0,02 mm + 0,03 mm/m. El término por metro importa al evaluar el volumen total.
FLUJO
Ordenador y destino de la malla
La conexión inalámbrica transmite al ordenador; el escáner no sustituye ese equipo de procesamiento. Revise los requisitos actuales del software FreeScan y defina si la malla se utilizará para inspección o ingeniería inversa.
ACOMPAÑAMIENTO
Implementación y soporte para su aplicación
Llevar el equipo al trabajo requiere definir qué va a medir y cómo usará los datos. MultiCAM acompaña la elección y la incorporación de la solución a ese proceso.
Evaluar su pieza
Comparta tamaño, material, zonas de acceso y requisitos de medición. La evaluación técnica permite relacionar esas condiciones con el modo de captura y el flujo de análisis que necesita.
Revisar el equipo en una demostración
MultiCAM ofrece demostraciones para conocer el equipo y revisar su aplicación. Llevar una pieza o un caso de trabajo ayuda a observar la preparación, la captura y los datos obtenidos.
Incorporar el procedimiento
La instalación y la capacitación personalizada acompañan la puesta en uso. Su equipo puede trabajar la preparación de la pieza, los modos de escaneo y la revisión de la malla dentro del flujo elegido.
Consultar durante el uso
El soporte técnico de MultiCAM atiende los productos que comercializa por correo, teléfono y WhatsApp, con acceso a los fabricantes para consultas técnicas. Describa el inconveniente y el equipo utilizado para iniciar la asistencia.
Para revisar su aplicación, envíe los datos de la pieza a MultiCAM. Si ya utiliza el equipo, consulte los canales de soporte técnico.
PREGUNTAS FRECUENTES
Preguntas para decidir si se adapta a su trabajo
Aclare cómo se captura la pieza y qué necesita para utilizar los datos.
¿Puede escanear sin colocar marcadores?
El modo infrarrojo admite captura sin marcadores mediante las características de la geometría y está orientado a objetos de tamaño medio. Los modos láser necesitan marcadores. Una superficie con pocas referencias de forma requiere evaluar su preparación antes de elegir el procedimiento.
¿Cómo se ubica Combo+ Wireless dentro de FreeScan Combo Series?
FreeScan Combo Series reúne modelos con cable e inalámbricos. Combo+ Wireless incorpora transmisión inalámbrica, alimentación por baterías y un modo de alta velocidad de 93 líneas láser. Para elegir, revise el modelo exacto, su conexión y los modos de captura que requiere la pieza.
¿La conexión inalámbrica permite trabajar sin ordenador?
Necesita un ordenador con el software FreeScan para recibir y procesar la captura. La función inalámbrica cambia la conexión de datos, mientras que la visualización y el procesamiento siguen formando parte del flujo con el ordenador.
¿Cuándo conviene utilizar fotogrametría?
La fotogrametría está destinada a establecer la referencia volumétrica para piezas grandes. Utiliza dos barras de escala verificadas y captura de referencias; no necesita marcadores codificados, pero conserva la preparación con marcadores. Evalúe el tamaño del trabajo y la precisión volumétrica requerida.
¿Entrega directamente un sólido CAD editable?
El flujo de escaneo produce una malla de la superficie. Para obtener superficies o sólidos editables, la malla sirve de referencia en software de ingeniería inversa, como Geomagic Design X. La reconstrucción es una etapa posterior que depende del objetivo y de la geometría.
¿Con qué software puede continuar la inspección?
Puede continuar el análisis en PolyWorks|Inspector o Geomagic Control X. Antes de integrar el flujo, revise la licencia, la versión y el formato de intercambio entre FreeScan y el programa de inspección que utilizará.
Defina la captura que necesita para su pieza
Cuéntenos qué pieza necesita digitalizar, sus dimensiones y el uso previsto de la malla. MultiCAM puede ayudarle a evaluar FreeScan Combo+ Wireless y el software para continuar el trabajo.
