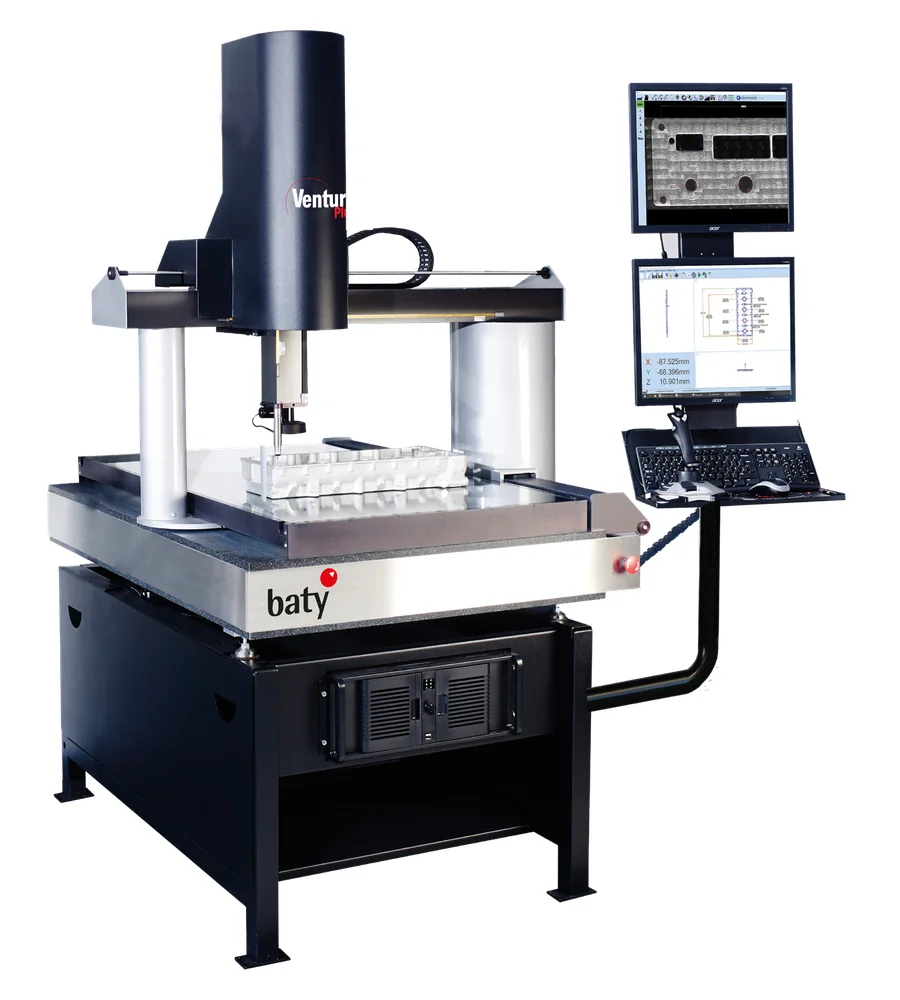

Baty Venture Plus
Baty Venture Plus reúne visión y palpado opcional en una inspección CNC de piezas de mayor tamaño. Permite preparar el control de bordes, posiciones y superficies con Fusion de Baty, y conservar las medidas en informes; sus dos modelos ofrecen recorridos de 640 × 600 × 250 mm y 640 × 900 × 250 mm.
- Volumen de medición de gran formato
- Visión y palpado opcional
- Rutinas CNC e informes
Baty Venture PlusMetrología industrial
Recorrido para la pieza
VP-6460 y VP-6490 mantienen 640 mm en X y 250 mm en Z; la diferencia está en los 600 o 900 mm de recorrido Y. Evalúe la pieza y su sujeción dentro de ese volumen.
Bordes visibles sin contacto
La cámara, el zoom CNC y la iluminación LED programable preparan la observación de características que puede medir mediante detección de bordes.
Medidas de distintos sensores
Con el kit de palpado opcional, Fusion de Baty combina puntos de contacto y mediciones ópticas en una misma inspección, con las referencias y offsets preparados.
Resultado consultable
Los informes relacionan nominales, mediciones y límites. Las vistas acotadas y los resultados de lote permiten revisar el control realizado.
DESCRIPCIÓN
Cómo encaja Baty Venture Plus en el control de piezas
Venture Plus es un sistema de visión CNC de Bowers Group para componentes que necesitan un volumen de medición mayor. El usuario prepara la posición, el aumento, la iluminación y las características del control; el sistema reproduce la inspección enseñada y genera los resultados. La cámara permite medir bordes visibles sin tocar cada contorno.
Cuando hay características que deben medirse por contacto, el equipo puede incorporar palpado opcional. Fusion de Baty reúne los datos ópticos y los del palpador en una misma inspección. La elección depende del plano, la visibilidad de cada característica, la sujeción y los sensores necesarios, además del tamaño del componente.
PROBLEMAS QUE RESUELVE
Preparar, comparar y documentar la inspección
Cada tarea exige una función distinta; los módulos CAD y el palpado se seleccionan como opciones.

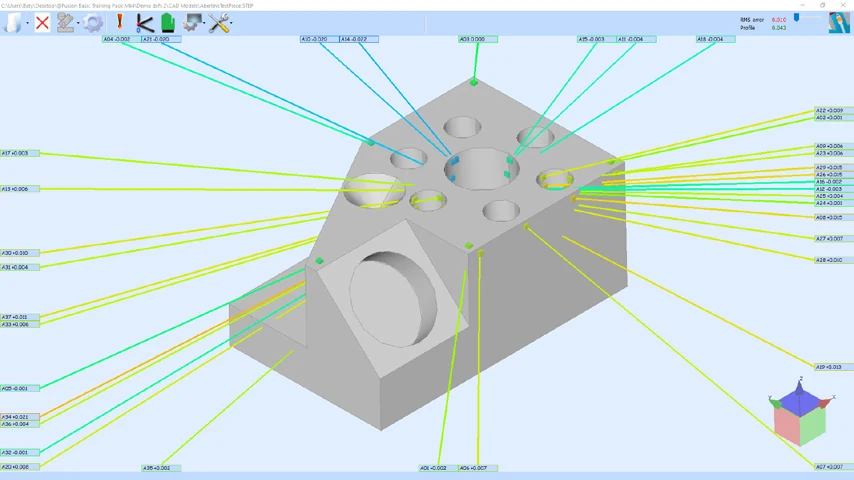

Preparar el control desde el CAD
El módulo opcional CAD Programming utiliza modelos STEP o IGES para crear programas de inspección. Permite planificar las características a medir sobre la geometría nominal y llevar esa preparación al control CNC de la pieza.

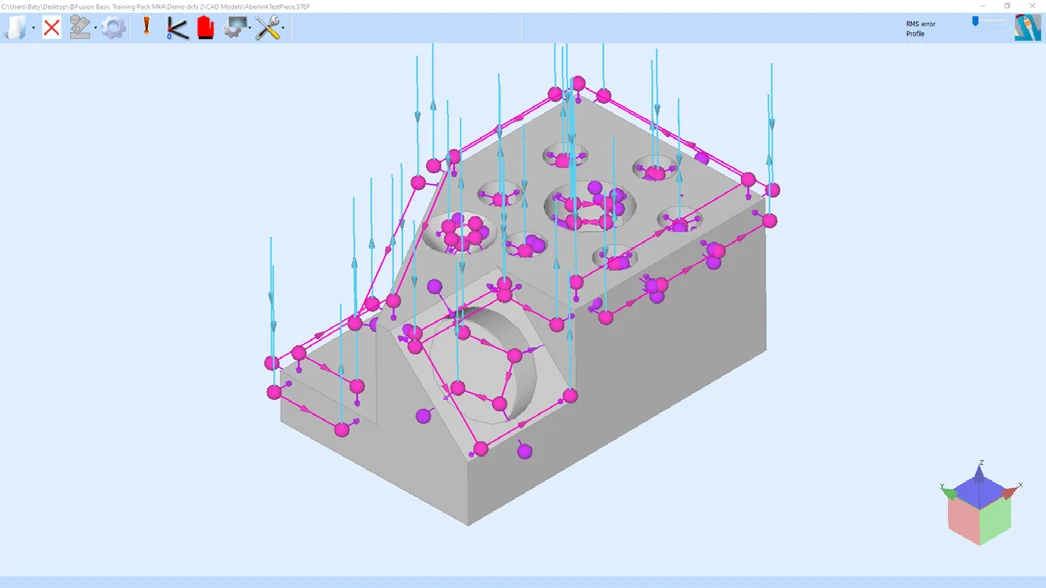

Relacionar puntos con la forma nominal
El módulo opcional CAD Comparison compara puntos medidos con el modelo 3D. Aporta una referencia geométrica para revisar el componente, además de las dimensiones individuales que forman parte de la inspección.

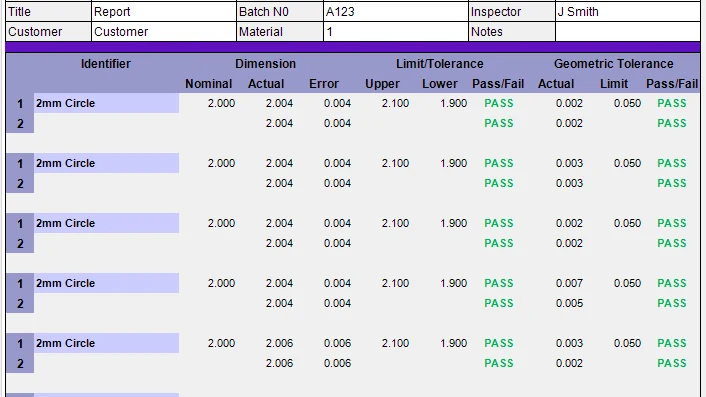

Conservar las medidas y sus límites
Los informes de Fusion de Baty reúnen nominal, valor medido, error, límites y clasificación de cada dimensión. La exportación a Excel permite conservar el registro del control y consultar los resultados del lote.
CAPACIDADES
Mecanismos que sostienen el control preparado
La observación, el movimiento y el registro cumplen funciones diferentes dentro de la inspección.
Zoom e iluminación programables
El zoom CNC 6,5:1, el enfoque automático y la luz LED segmentada preparan la imagen de cada característica. El programa conserva las condiciones de observación para repetir el control con la pieza correctamente presentada.
Detección y recorrido de perfiles
VED toma puntos sobre bordes para medir líneas, círculos, arcos y curvas. El stitching une imágenes tomadas durante el recorrido XY para observar componentes mayores que el campo de cámara; los perfiles DXF pueden servir como referencia de comparación.
Palpado y cambio de módulo opcionales
Las opciones Renishaw TP20 y SP25 incorporan medición por contacto. Un rack opcional almacena módulos con distintos palpadores precalibrados y permite cambiarlos durante el programa cuando la geometría requiere otra punta.
Movimiento y temperatura
La construcción de puente utiliza cojinetes de aire en sus ejes y viga Y de granito. La compensación automática de temperatura forma parte de la configuración documentada; la instalación, el ambiente y la preparación de la medición deben evaluarse junto con el equipo.
APLICACIONES
Trabajos de inspección con visión y referencias dimensionales
El plano y la presentación de la pieza determinan las características que puede observar o palpar.

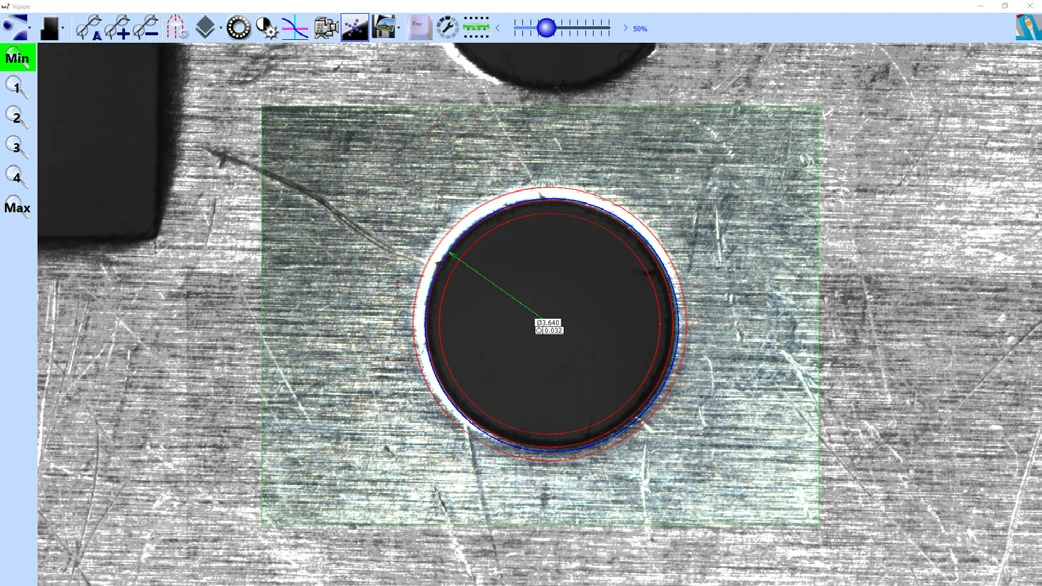

Diámetros y bordes visibles
La detección de bordes sobre la imagen de cámara permite medir círculos, arcos y contornos. El aumento y la iluminación se preparan para que el borde de interés quede definido, en lugar de apoyar una punta sobre cada punto visible.

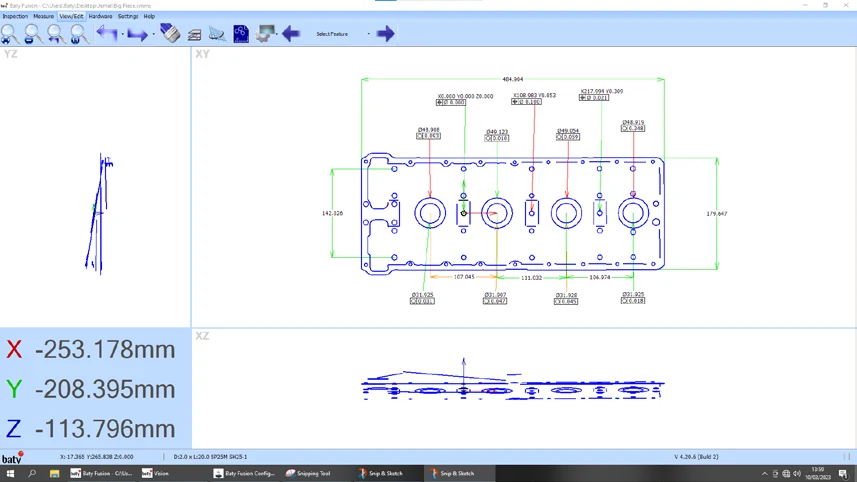

Posición de orificios y distancias
La vista acotada relaciona las características medidas con las distancias y posiciones del plano. En placas y componentes con varios orificios, ayuda a leer el control completo junto con sus referencias dimensionales.
Celdas y módulos de batería
Bowers documenta el uso de Venture Plus en inspección de celdas y módulos de batería. La evaluación considera los contornos, apoyos y referencias del componente, y qué características pueden observarse por visión o necesitan una opción de palpado.
CONFIGURACIÓN
Elegir volumen, sensores y preparación
Compare recorridos de medición, carga y características del plano; el área de la mesa y el campo de cámara son datos diferentes.
VP-6460-CNC
Recorridos X/Y/Z de 640 × 600 × 250 mm y mesa de 700 × 940 mm. Evalúe si la pieza, su orientación y la sujeción permiten acceder a las características dentro del volumen de medición.
VP-6490-CNC
Amplía el recorrido Y a 900 mm y utiliza mesa de 700 × 1240 mm; conserva 640 mm en X y 250 mm en Z. Ambos modelos declaran una carga máxima de pieza de 75 kg.
Opciones para la tarea
Elija visión, palpado TP20 o escaneo SP25, rack y módulos CAD según las características a controlar. La calibración de referencias, la sujeción, el acceso del sensor y las condiciones del puesto forman parte de la preparación.
ACOMPAÑAMIENTO
Implementación y soporte
Para incorporar un control CNC de piezas, MultiCAM acompaña la evaluación del volumen, los sensores y las rutinas, junto con la puesta en marcha y el aprendizaje de las tareas de inspección.
Relevamiento de la aplicación
Revisamos la pieza, el plano, las tolerancias, la sujeción y el control previsto para relacionar volumen, sensores y opciones con las características que necesita medir.
Instalación y puesta en marcha
Acompañamos la incorporación del equipo al entorno de uso para preparar sus operaciones de medición e inspección.
Capacitación personalizada
Adaptamos la capacitación a las tareas del usuario: preparación de la pieza, rutinas y lectura de resultados para utilizar el sistema en su trabajo.
Soporte técnico
Atendemos consultas de uso por correo, teléfono o WhatsApp para ayudar a resolver dificultades técnicas durante la operación.
Comparta el plano, la pieza, sus tolerancias y el control previsto para evaluar la configuración. Conozca el soporte técnico y las capacitaciones personalizadas.
PREGUNTAS FRECUENTES
Decidir volumen y método de inspección
¿Qué diferencia hay entre VP-6460 y VP-6490?
VP-6460 ofrece recorridos de 640 × 600 × 250 mm; VP-6490 amplía Y a 900 mm y conserva X y Z. Las mesas miden 700 × 940 mm y 700 × 1240 mm, respectivamente. Ambos declaran 75 kg de carga máxima de pieza. Compare el volumen útil, la orientación y la sujeción del componente.
¿El volumen de medición es el campo visible de la cámara?
Son datos distintos. Los recorridos definen el espacio donde puede desplazarse el sistema para medir; el campo de cámara depende de las opciones ópticas y el aumento. El stitching une imágenes tomadas durante el recorrido para observar componentes mayores que una sola vista.
¿Puede combinar visión y palpado en el mismo control?
Sí, con la opción de palpado correspondiente y los offsets calibrados. Fusion de Baty combina mediciones de cámara y puntos de contacto en una misma inspección. El fabricante ofrece TP20 y SP25; el rack de cambio de módulos también es opcional.
¿Los módulos CAD vienen incluidos?
CAD Programming y CAD Comparison son módulos opcionales. Utilizan archivos STEP o IGES para crear programas de inspección o comparar puntos medidos con el modelo 3D. Deben seleccionarse según el trabajo que se necesita realizar.
¿Cómo se consultan y conservan los resultados?
Fusion de Baty ofrece vistas acotadas e informes con nominales, valores medidos, errores, límites y clasificación. Los informes pueden abrirse en Excel; las funciones SPC muestran datos y gráficos de lote para revisar las mediciones obtenidas.
¿Qué información necesita MultiCAM para evaluar Venture Plus?
La pieza, el plano, las tolerancias, la carga, la sujeción prevista y la frecuencia de control permiten evaluar el volumen y los sensores. También conviene identificar qué características son visibles por cámara y cuáles requieren contacto, junto con las condiciones del puesto de medición.
