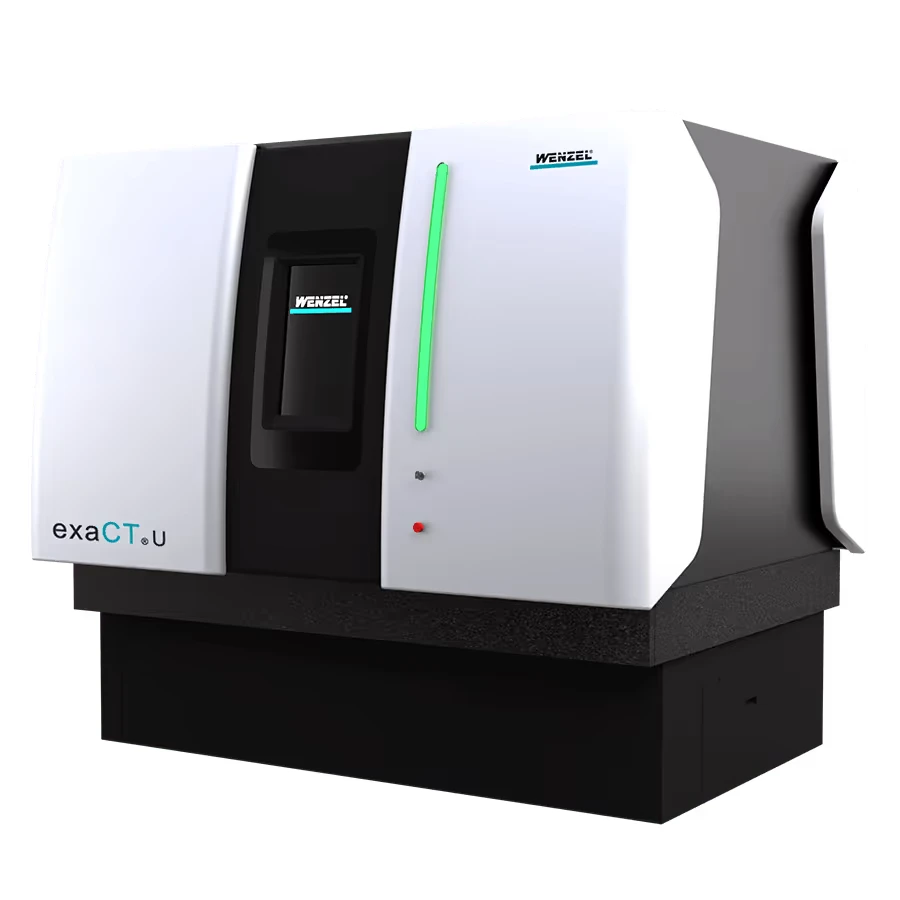

WENZEL exaCT U
WENZEL exaCT U es un sistema de tomografía industrial para inspeccionar el interior de piezas y conjuntos sin destruirlos. Reconstruye un volumen 3D que permite estudiar defectos, geometrías internas y dimensiones con el software de evaluación.
- Inspección interna sin seccionar la pieza
- Variantes U225 y U300
- Análisis de defectos y geometría 3D
WENZEL exaCT UTomografía industrial
Interior y exterior
Una adquisición CT reúne información de superficies externas, cavidades y zonas ocultas del componente.
Cinco ejes independientes
El posicionamiento de fuente, detector y pieza permite adaptar la adquisición a distintas geometrías.
U225 y U300
Dos configuraciones para evaluar la velocidad de adquisición, el detalle y la penetración necesarios.

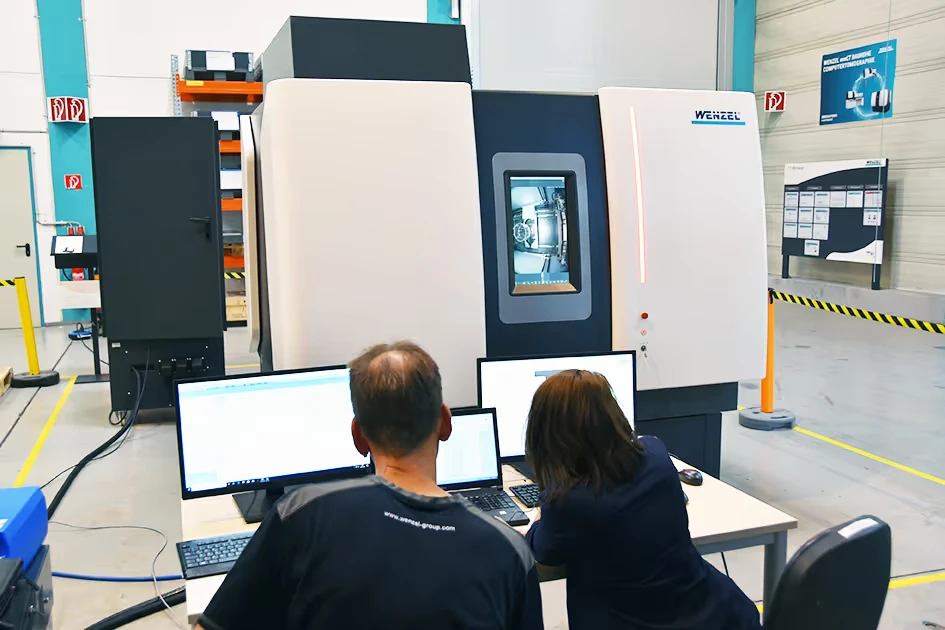

Piezas y conjuntos
Una herramienta para estudiar materiales, dimensiones y relaciones entre componentes ensamblados.
DESCRIPCIÓN
Tomografía industrial para ver y medir el interior
Cuando una cavidad queda oculta, una unión está dentro de un conjunto o un defecto aparece bajo la superficie, la inspección exterior aporta sólo una parte de la información. La tomografía computada de WENZEL exaCT U utiliza rayos X para reconstruir la pieza en tres dimensiones y examinar esas zonas sin cortarla.
El volumen 3D sirve de base para la inspección no destructiva y la evaluación dimensional. Las secciones virtuales ayudan a localizar discontinuidades; la geometría reconstruida permite estudiar superficies y compararlas con una referencia CAD mediante el software correspondiente. Así se relaciona la condición interna del componente con los controles de calidad que necesita realizar.
La serie U está orientada a piezas y conjuntos de mayor tamaño dentro de la familia exaCT. WENZEL presenta aplicaciones en plásticos, metales ligeros, materiales compuestos y piezas de varios materiales. Para elegir una configuración conviene partir de la pieza real: tamaño, espesor atravesado, material y detalle que se busca observar.
PROBLEMAS QUE RESUELVE
Qué problemas estudia WENZEL exaCT U
La reconstrucción tomográfica hace accesibles zonas que quedan ocultas en una inspección superficial y conserva la pieza para continuar su evaluación.

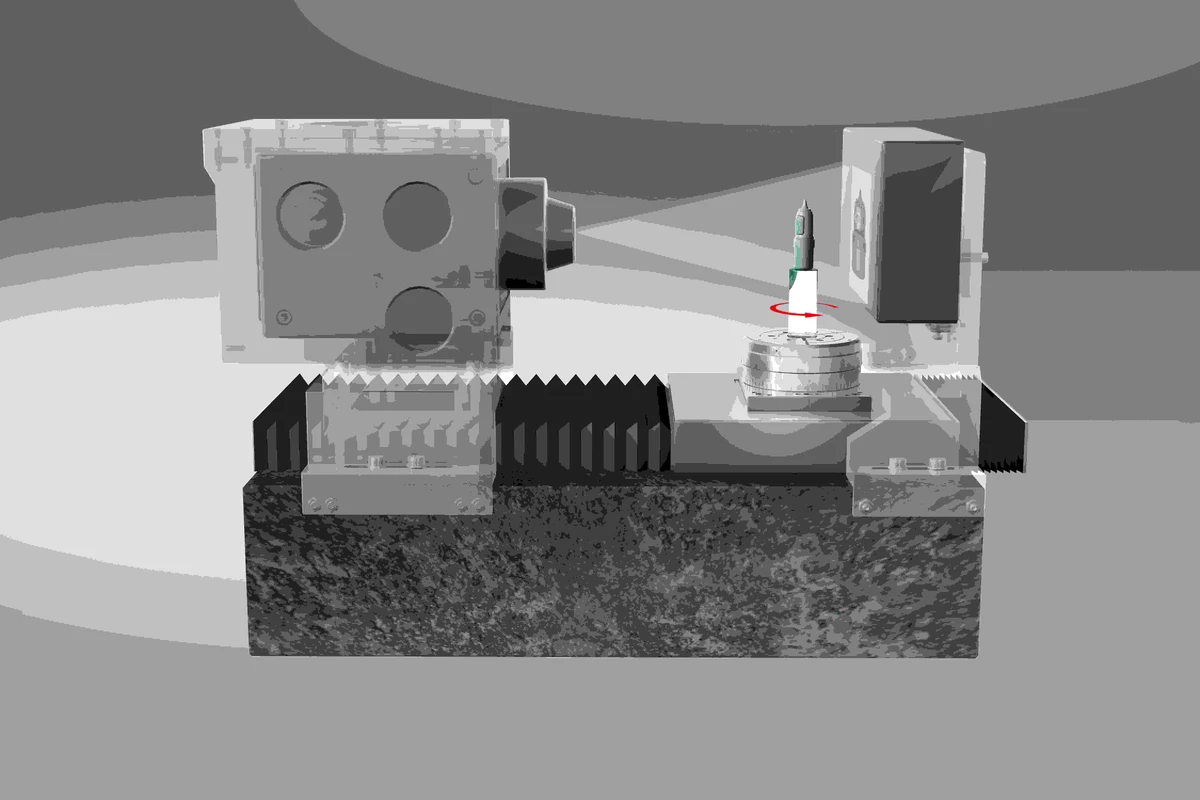

Geometrías internas inaccesibles
Observe cavidades, conductos y superficies que no quedan expuestas a una medición exterior. Las secciones virtuales permiten recorrer el volumen y ubicar la característica que necesita controlar.
Defectos ocultos bajo la superficie
Estudie el volumen reconstruido para localizar porosidad, inclusiones y otras discontinuidades con las herramientas de análisis CT. Esa información ayuda a orientar la investigación del componente sin seccionarlo.

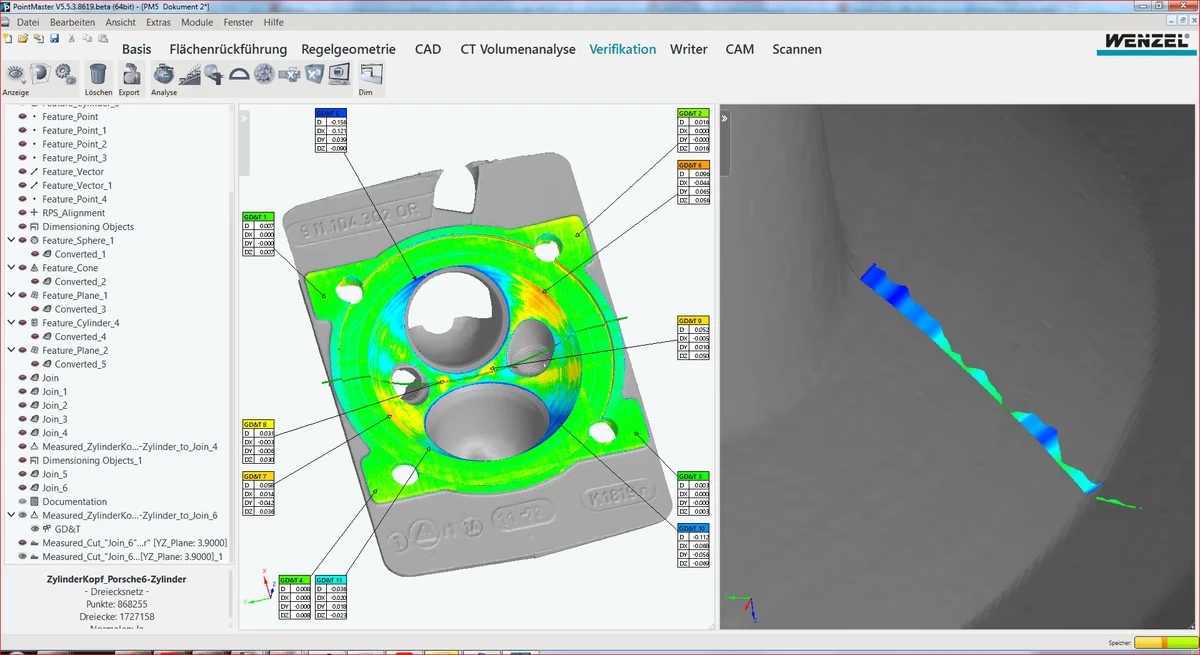

Desviaciones frente a la geometría prevista
Relacione la geometría reconstruida con el modelo CAD y examine las diferencias con software de evaluación. Los mapas y las secciones facilitan identificar dónde concentrar el control dimensional.
CAPACIDADES
De la adquisición al análisis de la pieza
La configuración del equipo y las herramientas de evaluación cumplen tareas distintas dentro del proceso de inspección.
Posicionamiento para la adquisición
Los cinco ejes independientes permiten posicionar la pieza, la fuente y el detector para preparar la captura de proyecciones de rayos X.
Reconstrucción volumétrica
Las proyecciones se reconstruyen en un volumen 3D para explorar el interior y el exterior, obtener secciones y seleccionar regiones de interés.

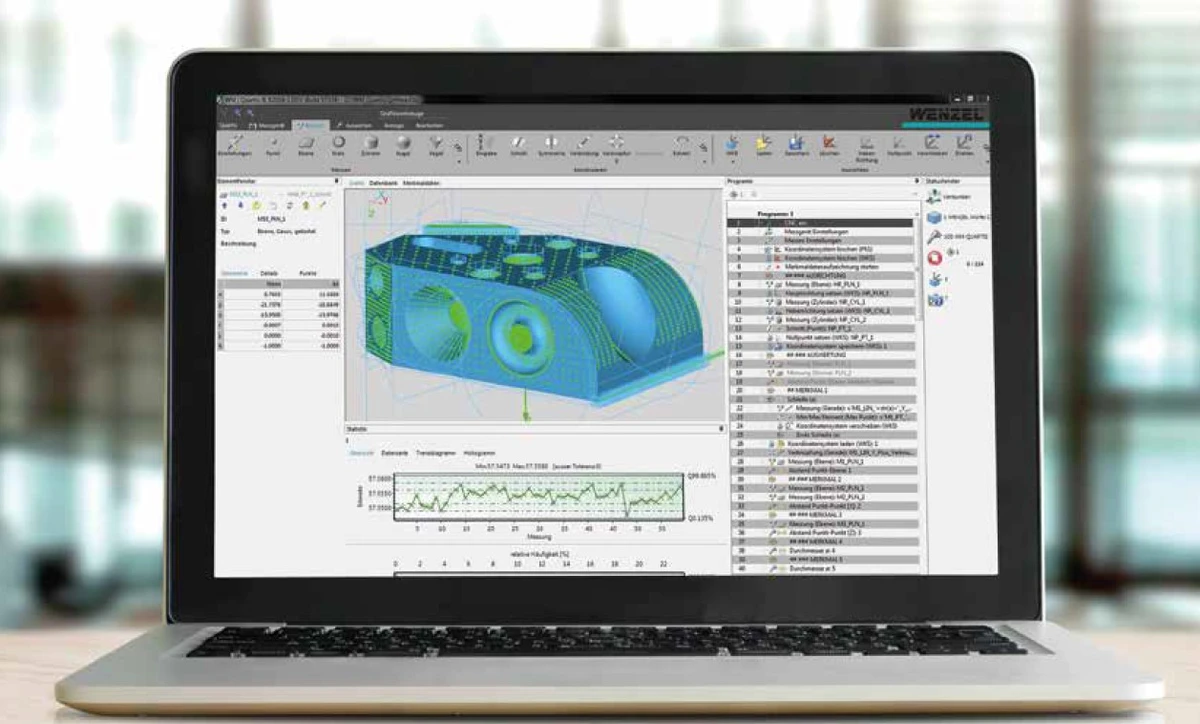

Evaluación con WM PointMaster
WM PointMaster permite trabajar con datos CT para analizar geometría, espesores y defectos, y comparar superficies con CAD. La selección de módulos acompaña el tipo de control.
Metrología con WM Quartis
WM Quartis se utiliza para la evaluación dimensional y geométrica de las características reconstruidas. Definir esas características ayuda a elegir las herramientas de software.
APLICACIONES
Aplicaciones en piezas y conjuntos industriales
La serie U se evalúa según el componente, el material y la información que necesita obtener del interior. Estas aplicaciones están documentadas por WENZEL.

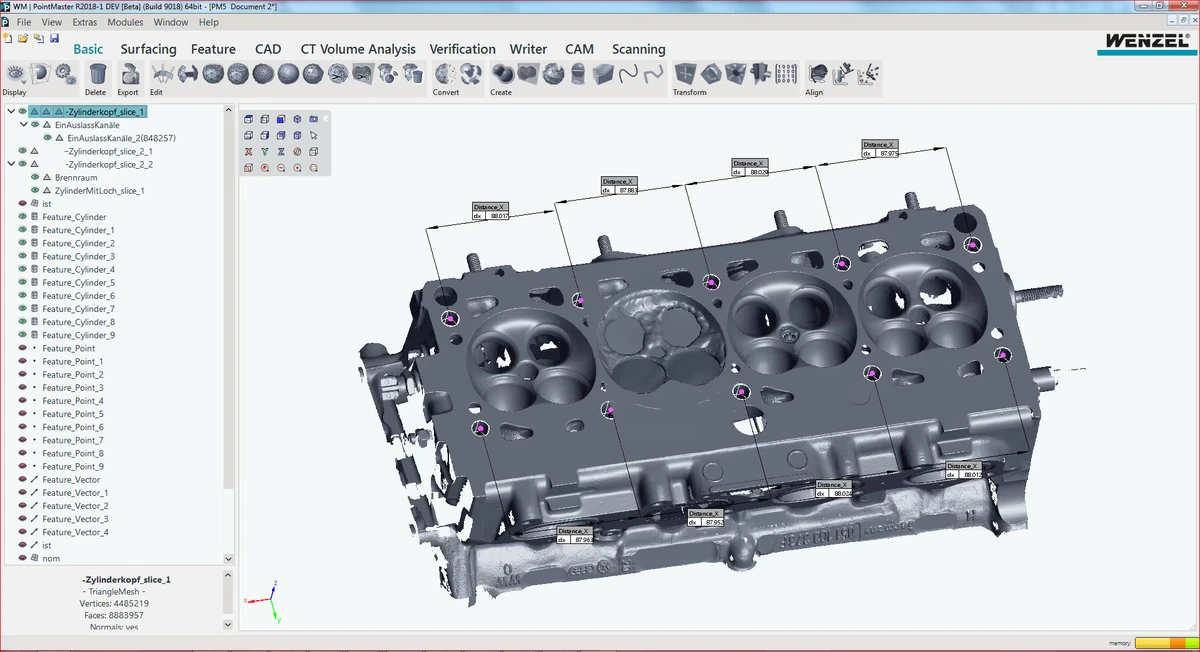

Componentes de motores
El análisis CT permite estudiar geometrías y defectos internos de componentes de motor. El volumen reconstruido aporta información para investigar cavidades y relacionar el estado de la pieza con su geometría prevista.
Fabricación aditiva metálica
Examine el material depositado por fabricación aditiva metálica mediante exaCT U. La tomografía aporta información interna para evaluar el proceso y revisar la integridad del material sin limitarse a su superficie exterior.
Conjuntos automotrices
En conjuntos automotrices, como los faros, la tomografía permite observar la posición y la relación entre componentes sin desmontarlos. La adquisición debe permitir distinguir los materiales y las regiones que necesita evaluar.
CONFIGURACIÓN
Cómo elegir entre exaCT U225 y U300
Elija entre exaCT U225 y U300 según la penetración necesaria, el detalle que busca y la adquisición adecuada para su pieza. Relacione el material y el espesor atravesado con las características internas que necesita inspeccionar.
exaCT U225
Fuente de 225 kV y 350 W. El detector de 15 cuadros por segundo orienta esta variante a una adquisición rápida. WENZEL indica un tamaño mínimo de vóxel de 12 µm.
exaCT U300
Fuente de 300 kV y 350 W. WENZEL destaca el mayor detalle y la penetración en materiales más densos. Su ficha indica 4 cuadros por segundo y un tamaño mínimo de vóxel de 7,5 µm.
Tamaño, material y detalle
La serie U admite un volumen de medición de hasta Ø330 × 700 mm; la altura disponible depende del diámetro de la pieza. El material y el espesor atravesado influyen en la adquisición. El tamaño de vóxel describe el muestreo del volumen; la precisión de una medición se evalúa para la tarea concreta.
ACOMPAÑAMIENTO
Implementación y soporte
Para incorporar tomografía industrial, hay que relacionar la pieza y sus controles con el equipo y el software. MultiCAM acompaña la evaluación de la aplicación, la integración y el uso cotidiano.
Evaluación de la aplicación
Revisamos las dimensiones, el material, el espesor y las zonas internas que necesita inspeccionar para relacionar la necesidad de control con la configuración del sistema.
Integración del proceso
La consultoría y la integración de MultiCAM ayudan a organizar la adquisición tomográfica y el análisis de las características internas y externas, de acuerdo con los controles que necesita realizar.
Capacitación personalizada
La capacitación personalizada trabaja sobre sus piezas y la interpretación de los resultados, para aplicar el equipo y el software a las tareas de inspección.
Soporte técnico
MultiCAM brinda soporte por correo electrónico, teléfono y WhatsApp para acompañar las consultas de uso del equipo y del software de inspección.
Conocer los servicios de MultiCAM · Consultar capacitación personalizada
PREGUNTAS FRECUENTES
Preguntas sobre WENZEL exaCT U
Criterios para relacionar la tomografía con sus piezas y controles.
¿Qué es WENZEL exaCT U?
Es un sistema de tomografía industrial que utiliza rayos X para reconstruir piezas y conjuntos en un volumen 3D. Permite inspeccionar el interior sin destruir la pieza y aporta datos para análisis de defectos y evaluación dimensional.
¿Qué diferencia hay entre U225 y U300?
U225 utiliza una fuente de 225 kV y un detector de 15 cuadros por segundo, orientado a una adquisición rápida. U300 utiliza 300 kV y un detector de 4 cuadros por segundo; WENZEL destaca el detalle y la penetración en materiales más densos. Ambas variantes indican 350 W.
¿Puede inspeccionar componentes ensamblados?
Sí. La reconstrucción CT permite observar componentes y su posición dentro de un conjunto sin desmontarlo. WENZEL presenta los conjuntos de faros de vehículos entre las aplicaciones de la serie U. El tamaño, los materiales y los espesores del conjunto forman parte de la evaluación de la adquisición.
¿Cómo se analizan los datos tomográficos?
El volumen se explora mediante secciones y herramientas de evaluación. WENZEL presenta WM PointMaster para análisis CT y comparación con CAD, y WM Quartis para evaluación dimensional. Las características a inspeccionar guían la selección de herramientas y módulos.
¿Qué información conviene enviar a MultiCAM?
Comparta una pieza o un plano, el material, las dimensiones, los espesores y las características que necesita controlar. MultiCAM puede acompañar la evaluación de la aplicación, la integración del proceso, la capacitación personalizada y las consultas de uso.
