METROLOGÍA · CMM DE GRAN FORMATO
WENZEL LHF

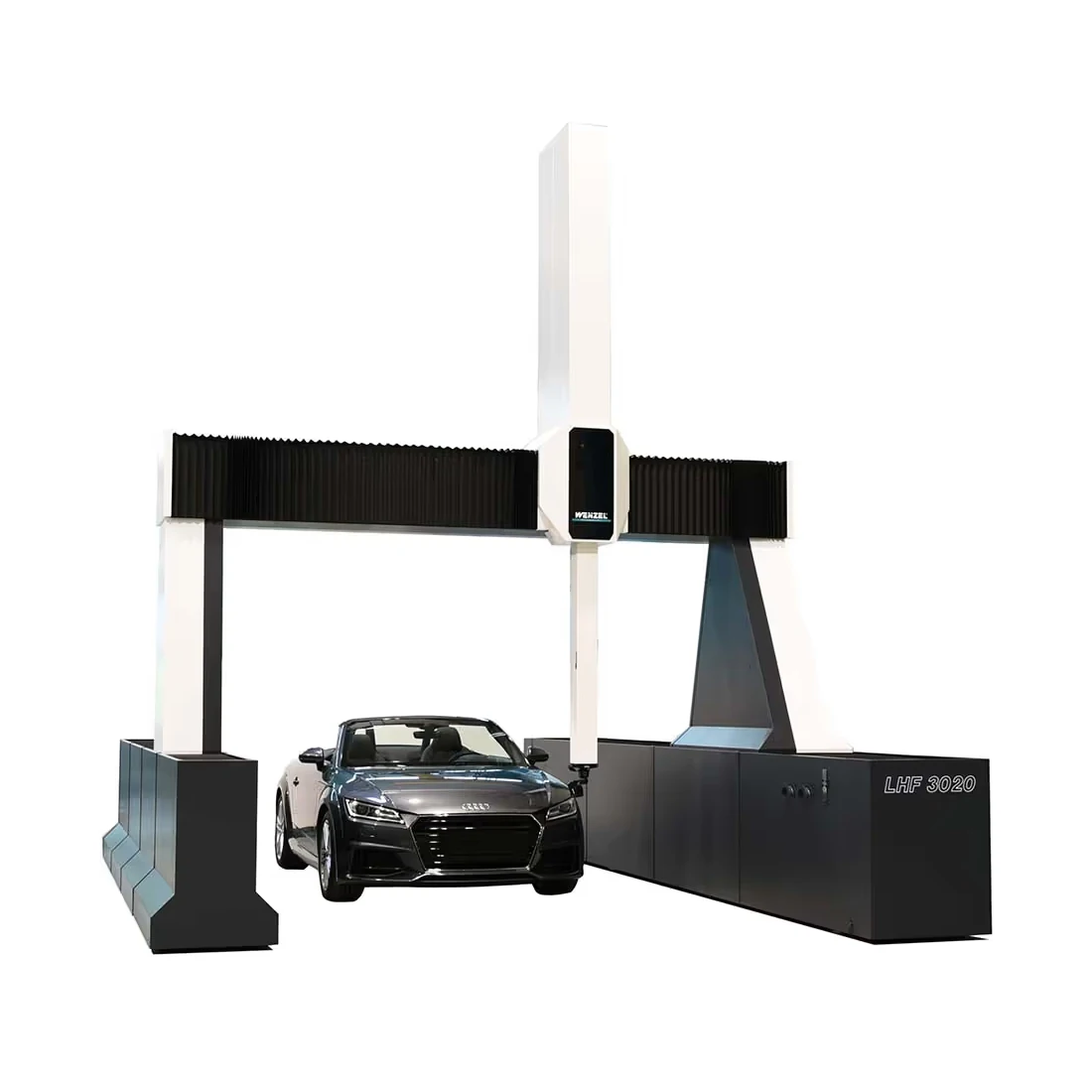

Mida componentes grandes sin elevarlos a una mesa de granito. WENZEL LHF es una CMM CNC con guías a nivel del piso: facilita el acceso y la carga de piezas voluminosas, con opciones de palpado, escaneo y medición óptica.
- Carga a nivel del piso
- Volumen de gran formato
- Palpado y escaneo configurables
WENZEL LHFMetrología industrial

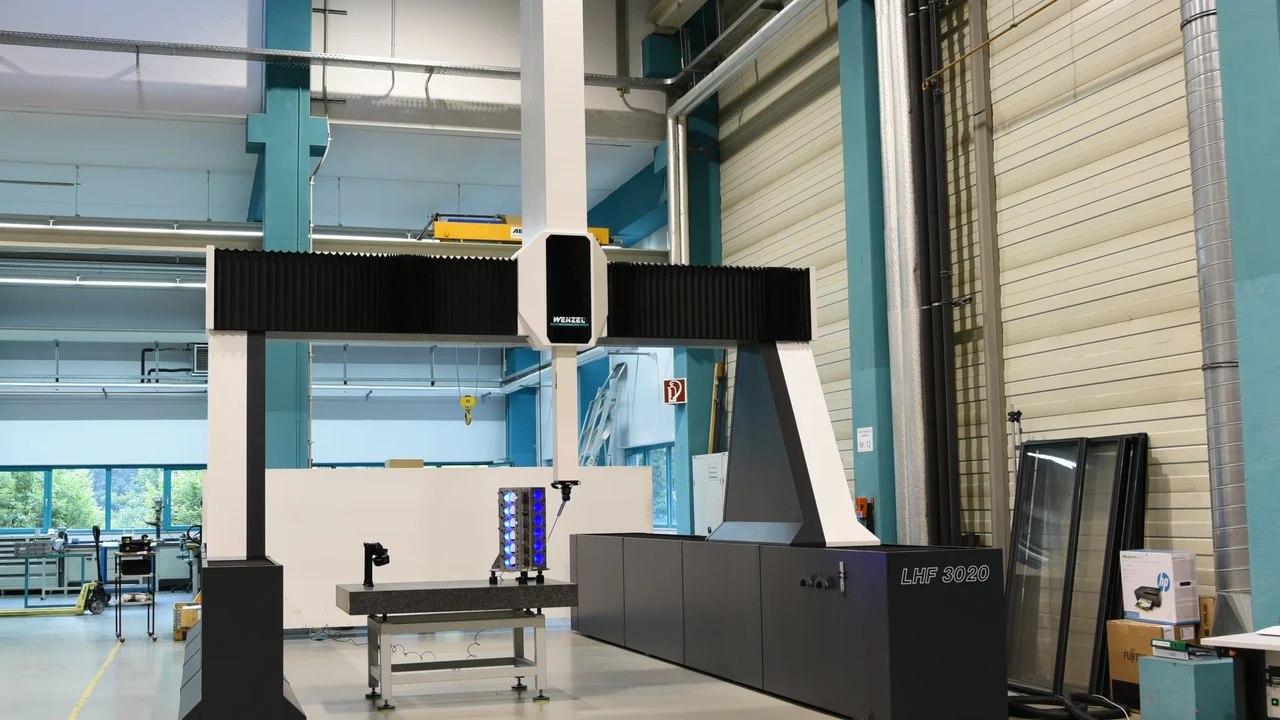

Acceso a nivel del piso
La construcción de LHF deja accesible el área de medición para cargar y preparar piezas grandes.
Volumen para la pieza
La serie ofrece distintos recorridos y volúmenes personalizados, con alcance en Y de hasta 12 m.
Guiado y doble accionamiento
Las guías con cojinetes de aire y el doble accionamiento en Y sostienen el movimiento del pórtico.
Elección del sensor
Palpado, escaneo de tres o cinco ejes y sensores ópticos permiten adaptar la captura a cada geometría.
DESCRIPCIÓN
Control dimensional de gran formato con WENZEL LHF
WENZEL LHF es una serie de máquinas de medición por coordenadas CNC con estructura de pórtico y guías a nivel del piso. Está orientada a la inspección de componentes grandes y complejos, cuyo tamaño exige espacio de trabajo y acceso para cargar, fijar y medir la pieza.
La máquina captura coordenadas mediante el sensor elegido y el software de metrología evalúa las características frente a sus valores nominales y tolerancias. Su arquitectura permite preparar el componente dentro del área de medición; el volumen, la fijación y el acceso del sensor se eligen juntos para alcanzar las zonas que necesita controlar.
PROBLEMAS QUE RESUELVE
Cuando el tamaño de la pieza condiciona la inspección
Cargar el componente, alcanzar sus características y disponer de recorrido suficiente son decisiones distintas del control de gran formato.
Cargar una pieza grande requiere acceso
Elevar y colocar un componente voluminoso sobre una mesa puede condicionar la preparación. Las guías de LHF quedan a nivel del piso y liberan el acceso al área de medición: la carga y la fijación se pueden organizar alrededor de la pieza.

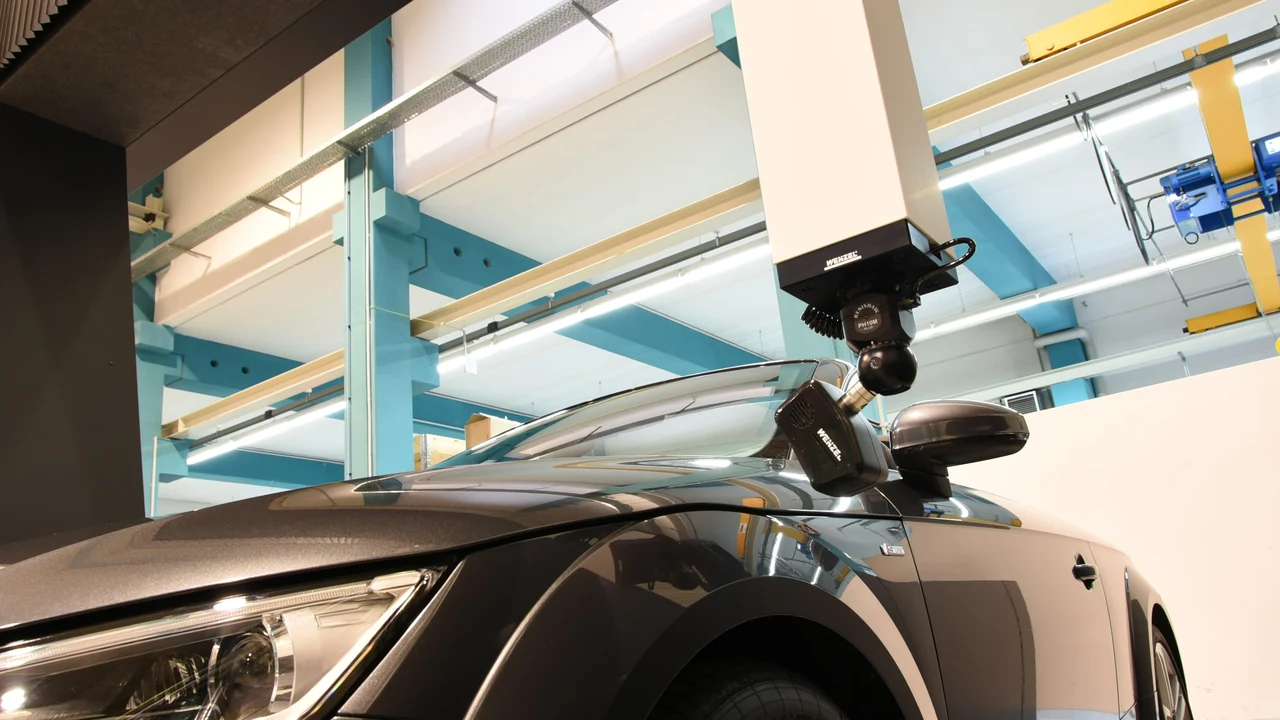

Las zonas de control quedan alejadas
Un conjunto grande puede reunir características en caras y orientaciones diferentes. LHF admite palpado y escaneo de tres o cinco ejes: el cabezal, el sensor y los palpadores se eligen según la geometría y el acceso que requiere cada zona.
La pieza y su montaje necesitan espacio
La dimensión exterior de la pieza no alcanza para elegir la CMM. Los distintos tamaños de LHF y los volúmenes personalizados permiten considerar también la fijación, la aproximación del sensor y los recorridos del programa de inspección.
CAPACIDADES
Cómo se mueve y mide una CMM de gran formato
La arquitectura de LHF combina acceso al área de trabajo, guiado del pórtico y alternativas de sensor para organizar la inspección.
Pórtico a nivel del piso
El diseño evita una mesa elevada dentro del área de trabajo y permite acceder al volumen de medición con componentes grandes. Los sistemas de carga y las opciones de automatización se integran según la configuración elegida.
Guías con cojinetes de aire
Los elementos de guiado de los ejes utilizan cojinetes de aire. El travesaño y las vigas guía de piedra natural favorecen un comportamiento térmico homogéneo de la estructura; la compensación automática de temperatura de máquina y pieza es una opción.
Doble accionamiento en Y
Dos accionamientos en el eje longitudinal mueven el pórtico y mantienen el guiado durante el recorrido. La gama contempla un alcance en Y de hasta 12 m y volúmenes adaptados a aplicaciones que requieren otras dimensiones.
Palpado, escaneo y sensores ópticos
La familia contempla sensores de disparo por contacto, escaneo de tres o cinco ejes y medición óptica. La elección depende de las características a capturar, el acceso y el análisis previsto en el software de metrología compatible.
APLICACIONES
Qué controles puede abordar con LHF
El tamaño de la pieza, las características a evaluar y el tipo de dato necesario orientan el método de captura y la preparación del control.

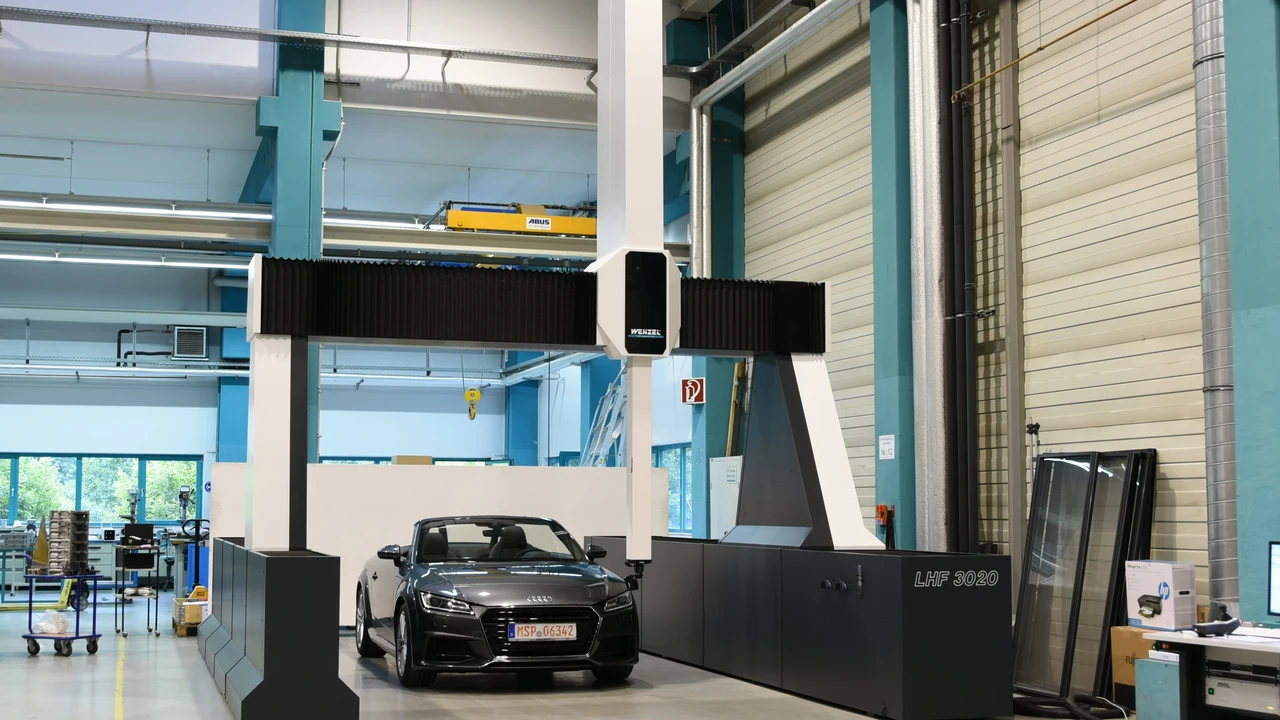

Componentes y conjuntos de vehículos
Para inspeccionar conjuntos de automoción y carrocerías, la CMM ofrece un volumen abierto y acceso a nivel del piso. La preparación del control relaciona las referencias del conjunto con las dimensiones y geometrías que necesita comparar con el nominal.

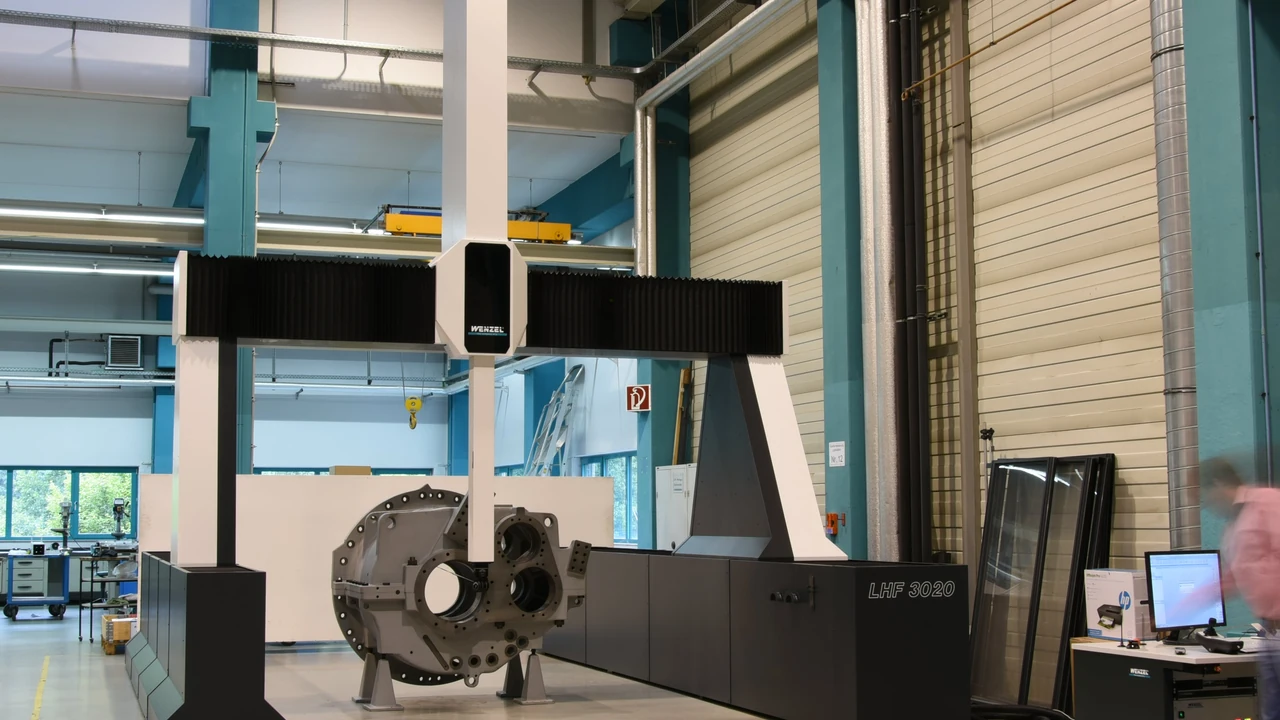

Componentes mecánicos voluminosos
En piezas grandes de fabricación mecánica, el control reúne características distribuidas por el componente. El volumen de LHF y la estrategia de palpado permiten preparar la inspección considerando la fijación y los puntos accesibles de la pieza.

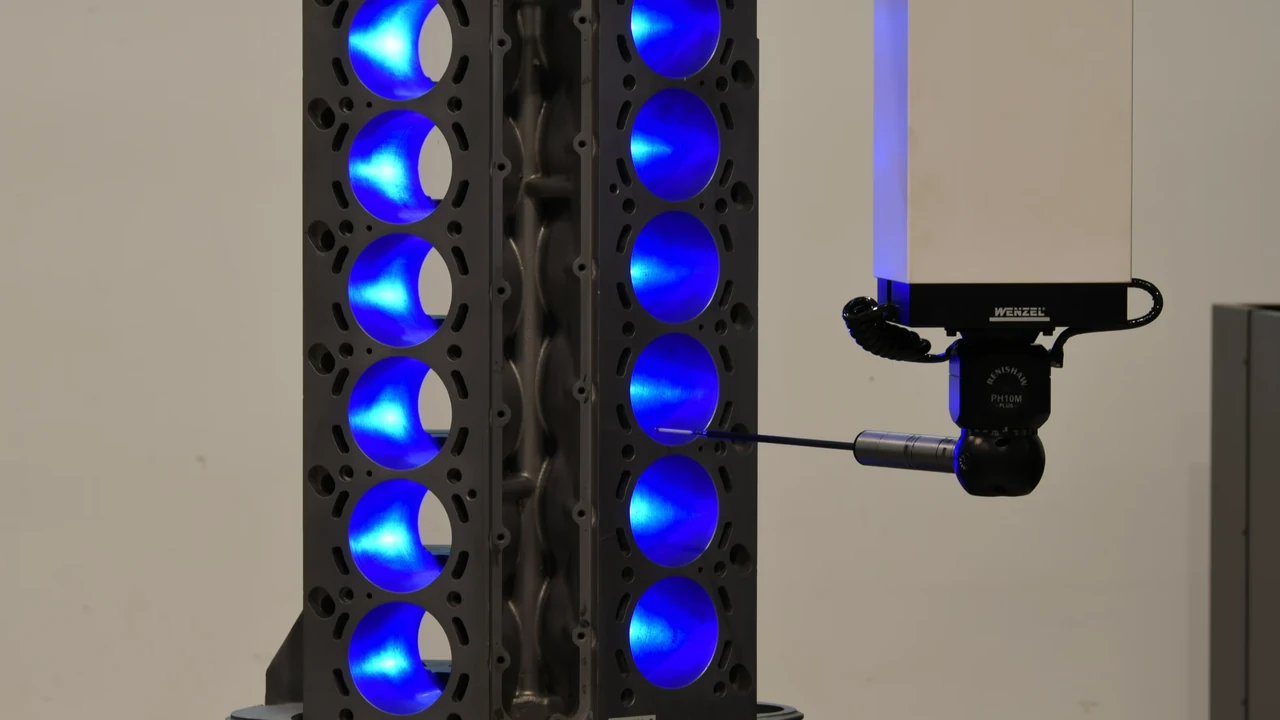

Superficies con medición óptica
Cuando la evaluación necesita capturar una superficie sin contacto, LHF admite sensores ópticos compatibles. La elección se relaciona con la geometría, el material y el análisis previsto; la captura complementa el control de características que requieren otro método.
CONFIGURACIÓN
Cómo dimensionar LHF para su pieza y su planta
Compare el componente y su método de inspección con los recorridos, la configuración de sensor y las condiciones de instalación.

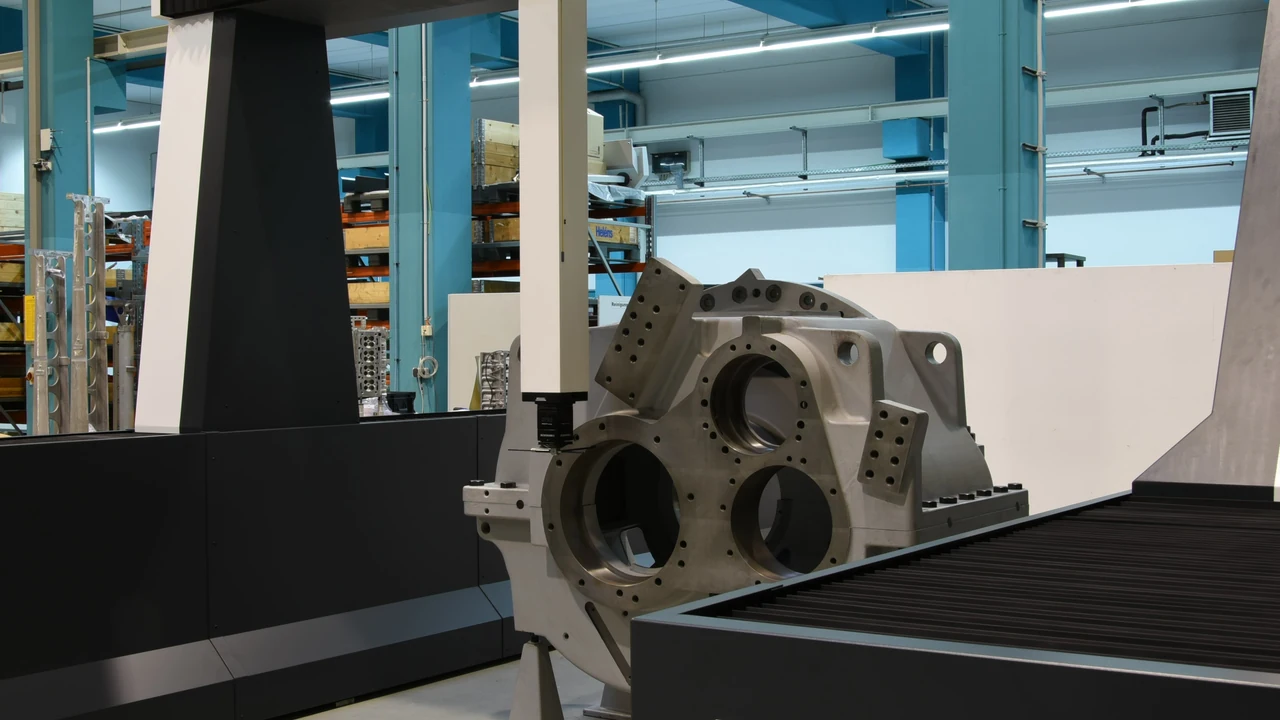

Pieza, fijación y recorridos
Revise X, Y y Z junto con las dimensiones del componente, la fijación y la aproximación del sensor. La serie ofrece varios tamaños y volúmenes personalizados: elija los recorridos del modelo para la preparación real de su control.
Exactitud y tolerancias
La especificación de medición de longitud depende del modelo, la clase de exactitud y el sistema de palpado definido. Compare la ficha de la configuración con las tolerancias del plano y las longitudes que necesita medir.
Sensor y datos de inspección
Defina si el control necesita puntos por contacto, escaneo de contornos o captura óptica de superficies. Comparta el plano o modelo CAD y las características a evaluar para relacionar el sensor con el software y el programa de medición.
Carga y entorno de instalación
Considere cómo ingresa y se fija la pieza, el espacio disponible y las condiciones de temperatura. Estos datos permiten evaluar la instalación, las opciones de carga y la compensación térmica junto con el método de control.
ACOMPAÑAMIENTO
Implementación y soporte
Incorporar una CMM requiere relacionar la pieza, sus tolerancias y el entorno con un método de inspección. MultiCAM acompaña la selección, la puesta en uso y el trabajo cotidiano del equipo.
Evaluación de la aplicación
Relevamos piezas, planos, tolerancias y ubicación prevista para relacionar el volumen de medición y el sensor con los controles que necesita realizar.
Instalación y puesta en marcha
MultiCAM realiza instalación, puesta en marcha y calibración de CMM para preparar el equipo y verificar su funcionamiento en el entorno de uso.
Programación y capacitación
La programación de CMM y la capacitación personalizada ayudan a preparar rutinas para sus piezas y a interpretar los resultados de inspección.
Soporte y mantenimiento
El soporte técnico, el mantenimiento preventivo y la reparación de CMM acompañan el uso del sistema y las necesidades de atención del equipo.
Conocer los servicios de MultiCAM · Consultar capacitación personalizada
PREGUNTAS FRECUENTES
Qué evaluar antes de elegir WENZEL LHF
Acceso, tamaño, exactitud y método de captura que intervienen en la elección del equipo.
¿Qué distingue a LHF de una CMM con mesa de granito?
LHF tiene una estructura de pórtico con guías a nivel del piso y un área de medición accesible para piezas grandes. Esa construcción permite organizar la carga y la preparación del componente sin colocarlo sobre una mesa elevada. LH Gantry, otra familia de WENZEL, utiliza una base de granito: la elección depende de la pieza y de cómo se realizará la inspección.
¿Cómo se elige el volumen de medición?
Se relacionan los recorridos X, Y y Z con la pieza, la fijación y el acceso del sensor. LHF ofrece varios tamaños y volúmenes personalizados, con alcance en Y de hasta 12 m dentro de la familia. Para elegir un modelo, incluya también el espacio que necesita la aproximación del palpador y la carga del componente.
¿Puede utilizar escaneo de cinco ejes o sensores ópticos?
La documentación de LHF contempla sensores de disparo por contacto, escaneo de tres o cinco ejes y sensores ópticos. El cabezal, el sensor, el control y el software deben formar una configuración compatible con las geometrías y los datos que requiere la inspección.
¿Todos los tamaños LHF tienen la misma exactitud?
La especificación cambia según el modelo, la clase de exactitud y el sistema de palpado definido. EL,MPE incluye un término que depende de la longitud medida. Para evaluar adecuación, se compara la ficha de la configuración con las tolerancias y las condiciones de uso de su aplicación.
¿Qué información necesita MultiCAM para evaluar una LHF?
El plano o modelo CAD, las tolerancias, las dimensiones del componente, su fijación y la forma de cargarlo permiten evaluar volumen, sensor e instalación. MultiCAM acompaña esa evaluación, la puesta en marcha, la programación de CMM, la capacitación y la atención técnica del equipo.
¿Necesita medir una pieza de gran formato?
Comparta el plano, las tolerancias, las dimensiones y la forma de cargar el componente. Relacionaremos esos datos con el volumen, el sensor y el método de inspección de LHF.
