SHINING 3D · FAMILIA DE ESCÁNERES PORTÁTILES
SHINING 3D FreeScan Combo Series
Capture la geometría de sus piezas para revisar superficies o reconstruir un modelo CAD. Compare los cuatro modelos de FreeScan Combo Series según el detalle que necesita, el espacio de trabajo y la libertad de movimiento: una captura con cable en su puesto o escaneo inalámbrico alrededor de la pieza.
CRITERIOS DE ELECCIÓN
Cómo elegir su FreeScan Combo Series
Empiece por la tarea que debe resolver. La cantidad de líneas ayuda a comparar la captura, pero también importan el acceso a la pieza, la conexión y el uso que dará a los datos.
Defina qué debe capturar
Distinga una superficie amplia, un detalle pequeño o una cavidad. Indique material, dimensiones y acceso para relacionar cada zona con el modo de escaneo adecuado.
Evalúe cómo se moverá
Si trabaja en un puesto fijo, compare Combo y Combo+. Si necesita rodear la pieza o acceder a un montaje, evalúe las variantes Wireless y la disposición del ordenador.
Determine el resultado
Una malla para reconstruir un CAD y una inspección contra tolerancias requieren trabajos posteriores distintos. Defina la referencia y el software de análisis antes de elegir.
Para elegir: Para comparar con una pieza real, comparta fotos, dimensiones, material y la característica que necesita obtener. MultiCAM lo ayuda a relacionar el modelo, los modos de captura y el software con esa tarea.
MODELOS FREESCAN COMBO
Cuatro alternativas para su forma de trabajar
Combo y Combo+ trabajan con cable; Combo Wireless y Combo+ Wireless suman conexión inalámbrica y fotogrametría integrada. Consulte qué cambia en cada modelo antes de decidir.
CAPTURA CON CABLE
Digitalizar en su puesto
Para combinar cobertura, detalle e infrarrojo mientras trabaja conectado al ordenador.
FreeScan Combo
MAYOR COBERTURA CON CABLE
Priorizar la captura general
Para evaluar una mayor cantidad de líneas de cobertura manteniendo el trabajo conectado.
FreeScan Combo+
MOVILIDAD INALÁMBRICA
Recorrer la pieza sin cable
Para organizar el escaneo alrededor de una pieza o montaje con libertad de movimiento.
FreeScan Combo Wireless
COBERTURA INALÁMBRICA AMPLIADA
Capturar superficies extensas
Para combinar libertad de movimiento y 93 líneas en el modo de captura general.
FreeScan Combo+ Wireless
CAPTURA CON CABLE

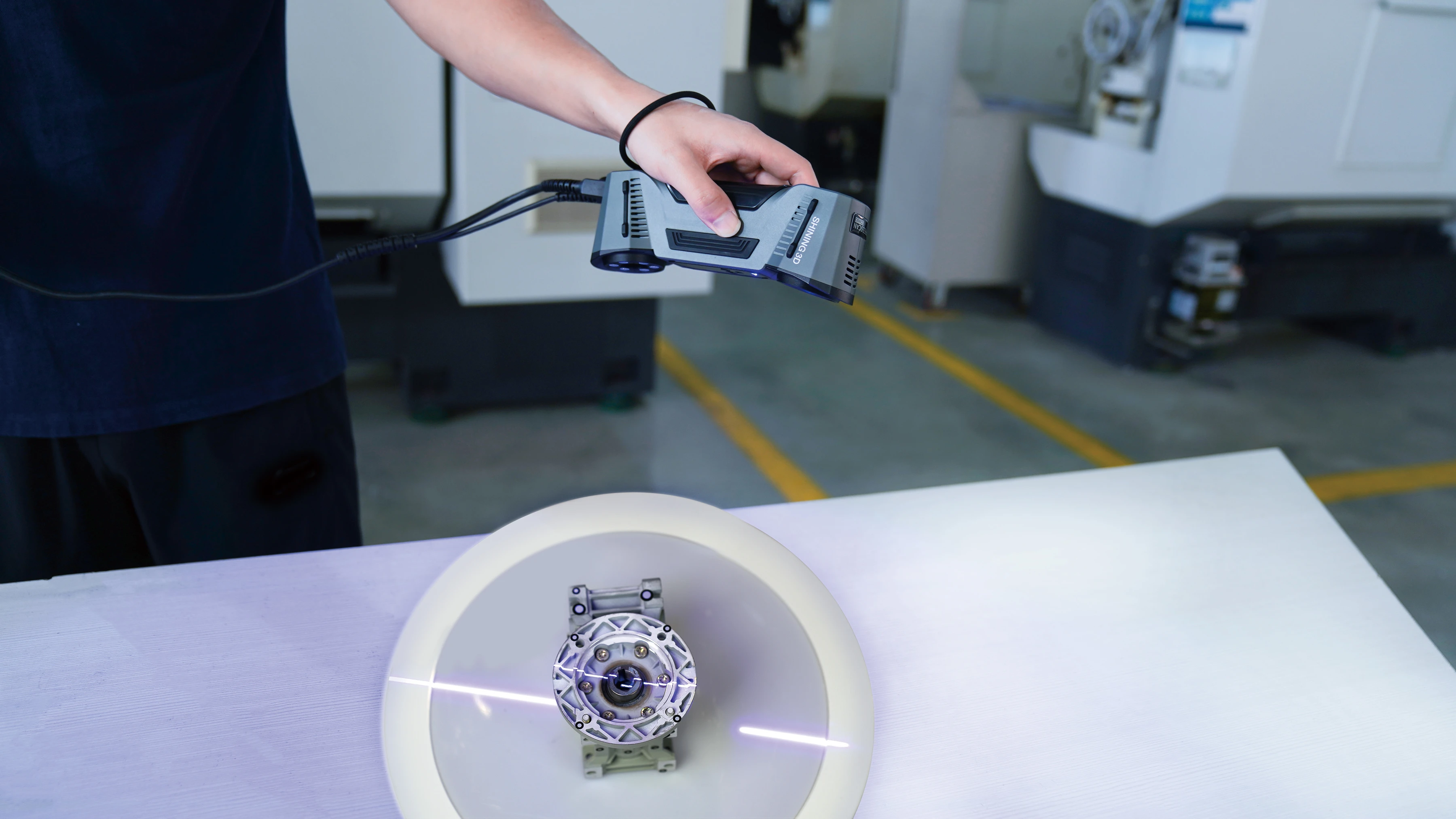

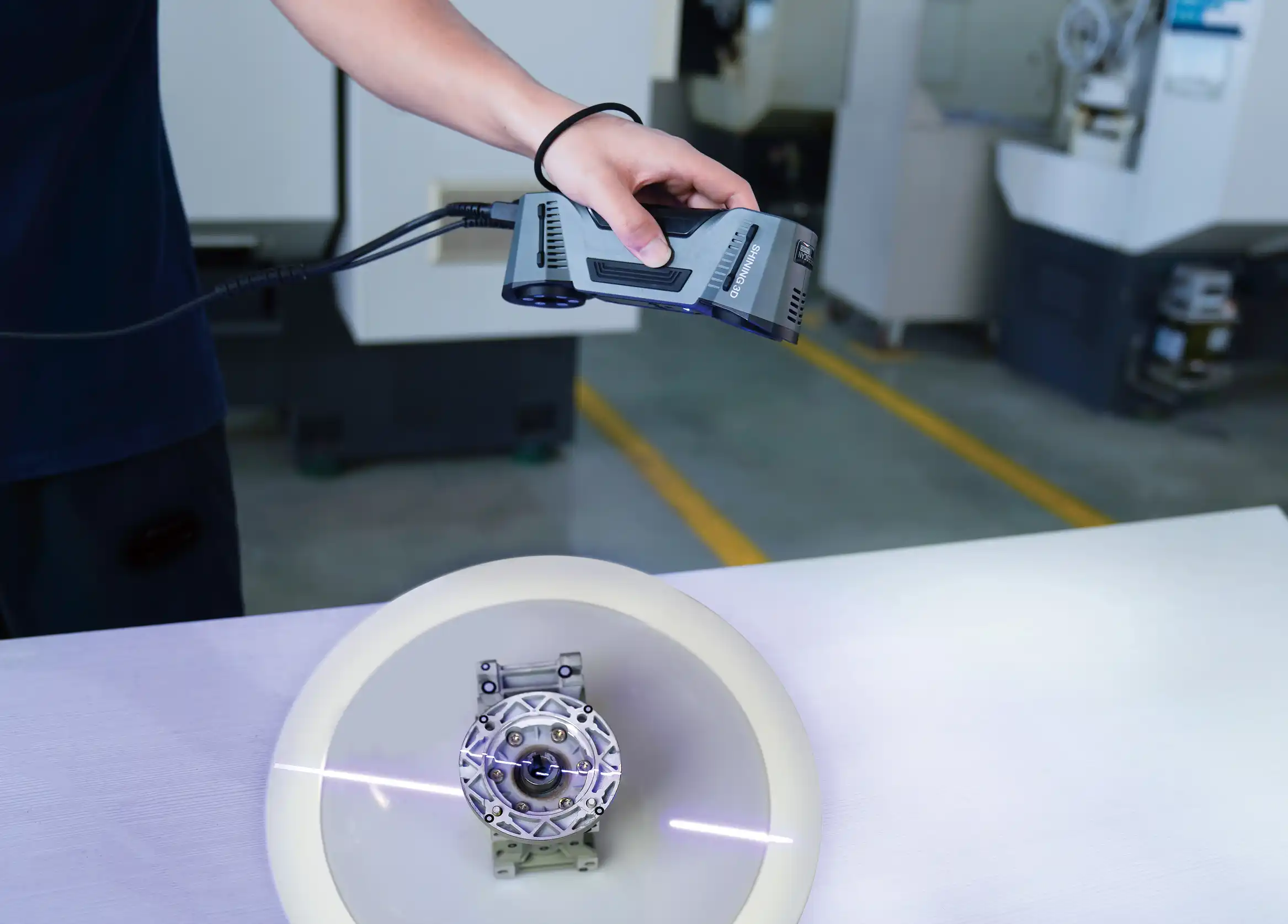

FreeScan Combo
FreeScan Combo
Cambie de modo sin cambiar de escáner
PARA ELEGIR
Piezas que requieren capturar superficie, detalles y zonas de difícil acceso en un puesto conectado. Geometría digital para continuar con inspección o reconstrucción CAD.
FreeScan Combo utiliza 26 líneas de láser azul para la captura general, 7 líneas paralelas para detalles y una línea para cavidades. Puede pasar de la forma exterior a una zona localizada con el mismo equipo, en lugar de tratar toda la pieza con un único modo de captura.
El infrarrojo VCSEL permite escanear sin marcadores cuando la pieza tiene suficientes rasgos geométricos para seguir su posición. Esto puede reducir la preparación en esas aplicaciones. Su formato de 620 g y conexión por cable corresponden a un trabajo portátil conectado al ordenador; para elegir, considere cómo llegará a cada zona de la pieza.

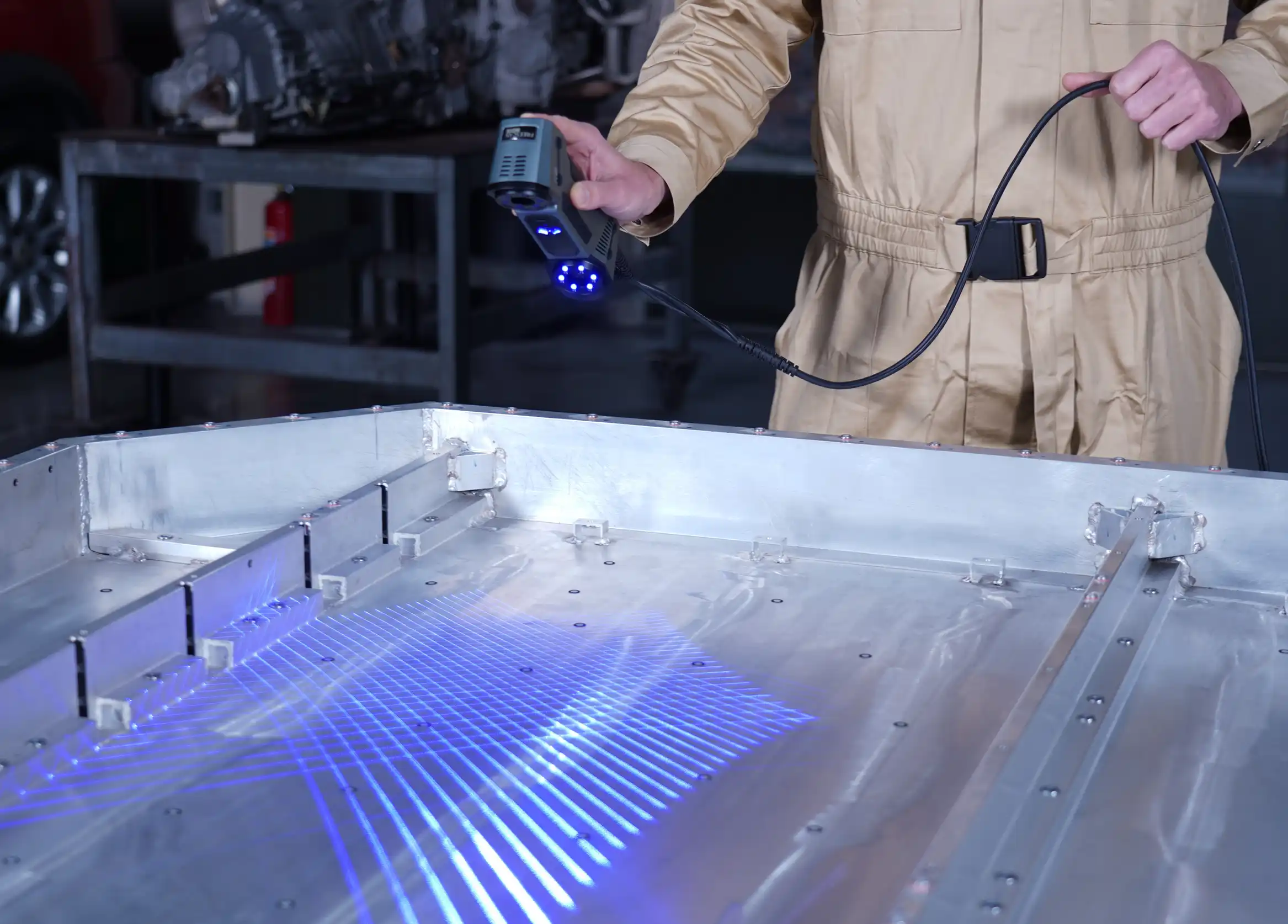

FreeScan Combo+
Cubra la superficie y conserve acceso al detalle
PARA ELEGIR
Trabajos con cable en los que la cobertura de superficies tiene un peso importante. Captura general con 50 líneas y modos específicos para completar detalles.
FreeScan Combo+ aumenta de 26 a 50 las líneas de láser azul del modo de captura general respecto de Combo. Es la diferencia que conviene evaluar si dedica buena parte del trabajo a recorrer superficies. Mantiene los modos de 7 líneas paralelas, una línea para cavidades e infrarrojo para adaptar la captura a otras zonas.
La elección no depende sólo de cuántas líneas proyecta el equipo. Una superficie exterior y un alojamiento estrecho necesitan recorridos y visibilidad distintos. Compare la cobertura sobre su pieza y el tiempo de preparación del trabajo completo; el modelo Combo+ sigue siendo una alternativa con cable, no una versión inalámbrica.
MAYOR COBERTURA CON CABLE
FreeScan Combo+
MOVILIDAD INALÁMBRICA

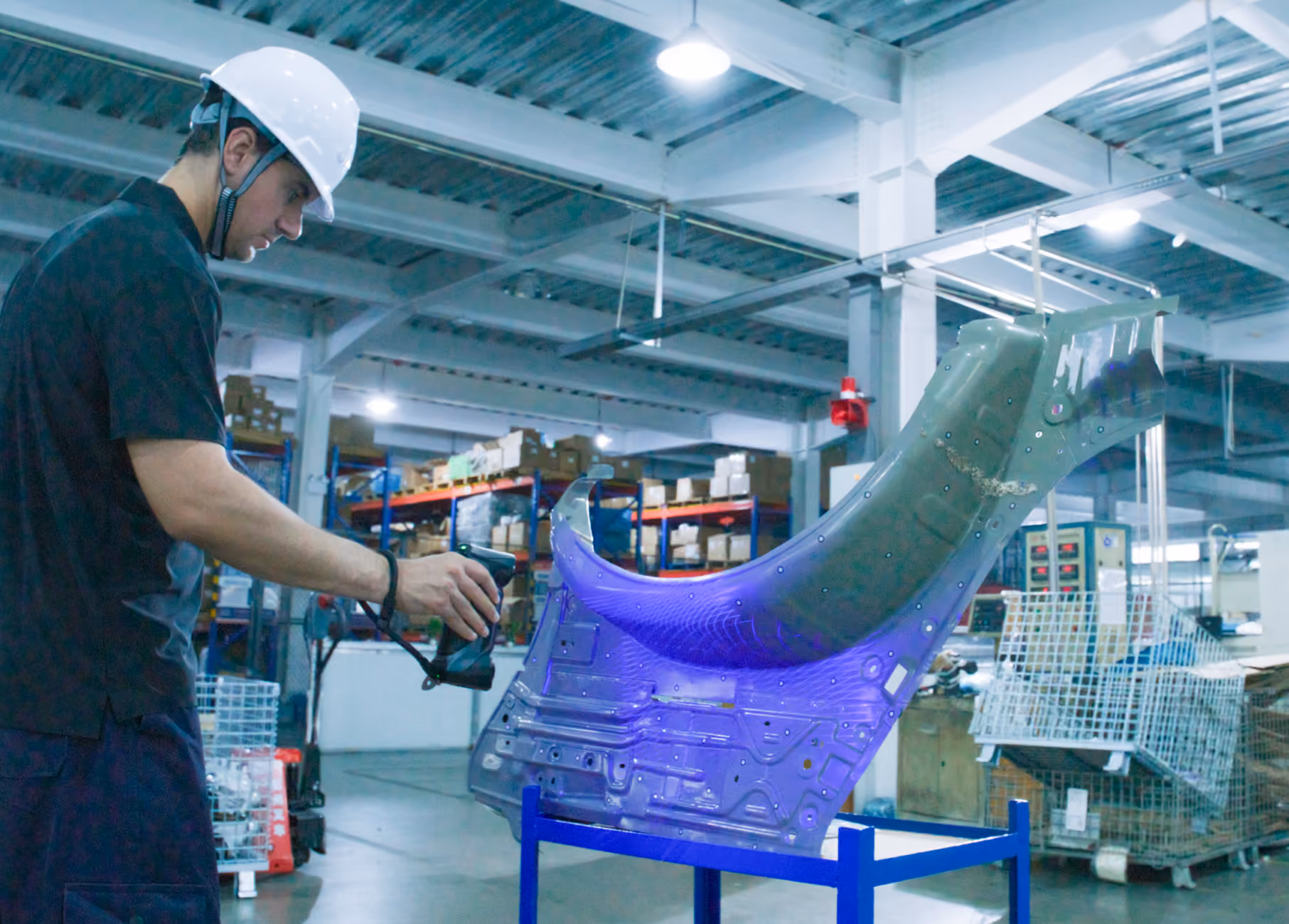

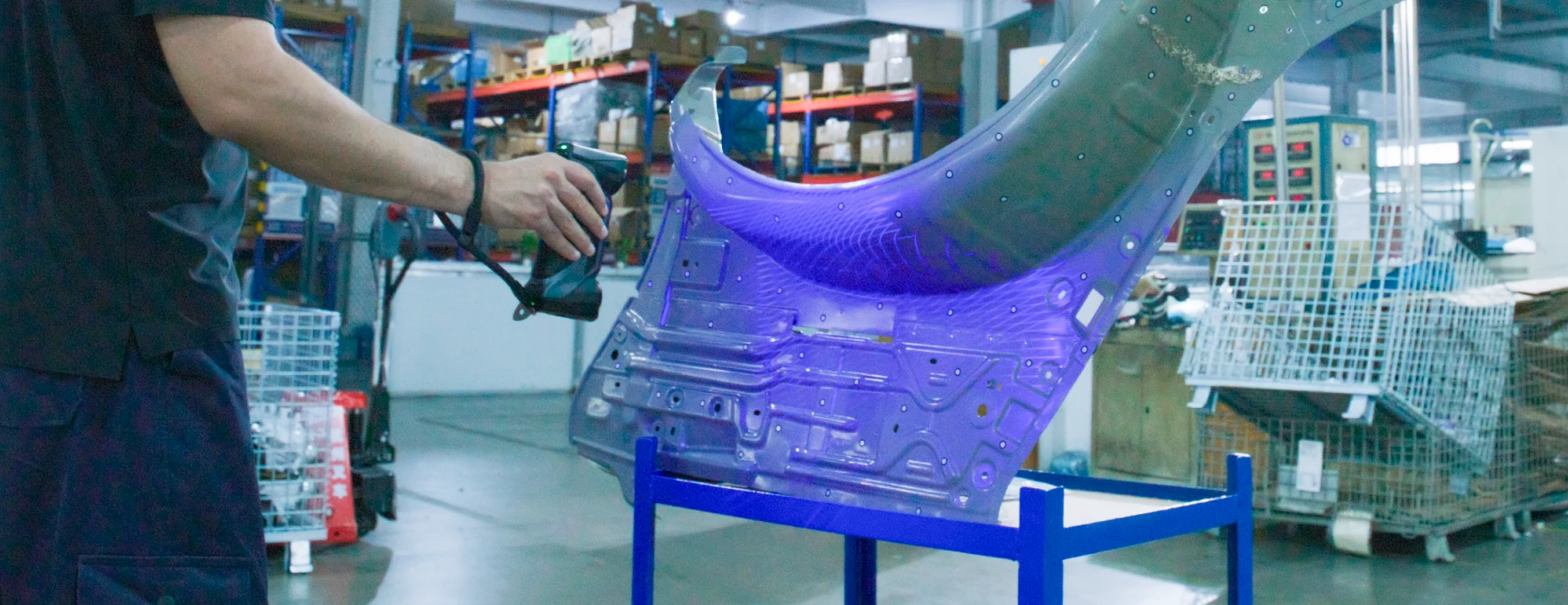

FreeScan Combo Wireless
FreeScan Combo Wireless
Acérquese a cada zona con menos restricciones de movimiento
PARA ELEGIR
Piezas o montajes que necesita recorrer sin depender del cable al ordenador. Captura inalámbrica con modos de cobertura y detalle, más fotogrametría integrada.
FreeScan Combo Wireless combina conexión inalámbrica y por cable con un equipo de 550 g. Su modo de cobertura emplea 50 líneas de láser azul; para detalles dispone de 25 líneas paralelas y para cavidades, de una línea. La conexión inalámbrica permite organizar el recorrido alrededor de la pieza sin el cable de datos condicionando ese movimiento.
La fotogrametría integrada ayuda a controlar la referencia global al capturar componentes de mayor tamaño. El modo infrarrojo aporta otra opción para piezas con rasgos suficientes para escanear sin marcadores. Si el trabajo se realiza sobre un montaje, considere tanto el acceso a las zonas como la preparación de las referencias necesarias.

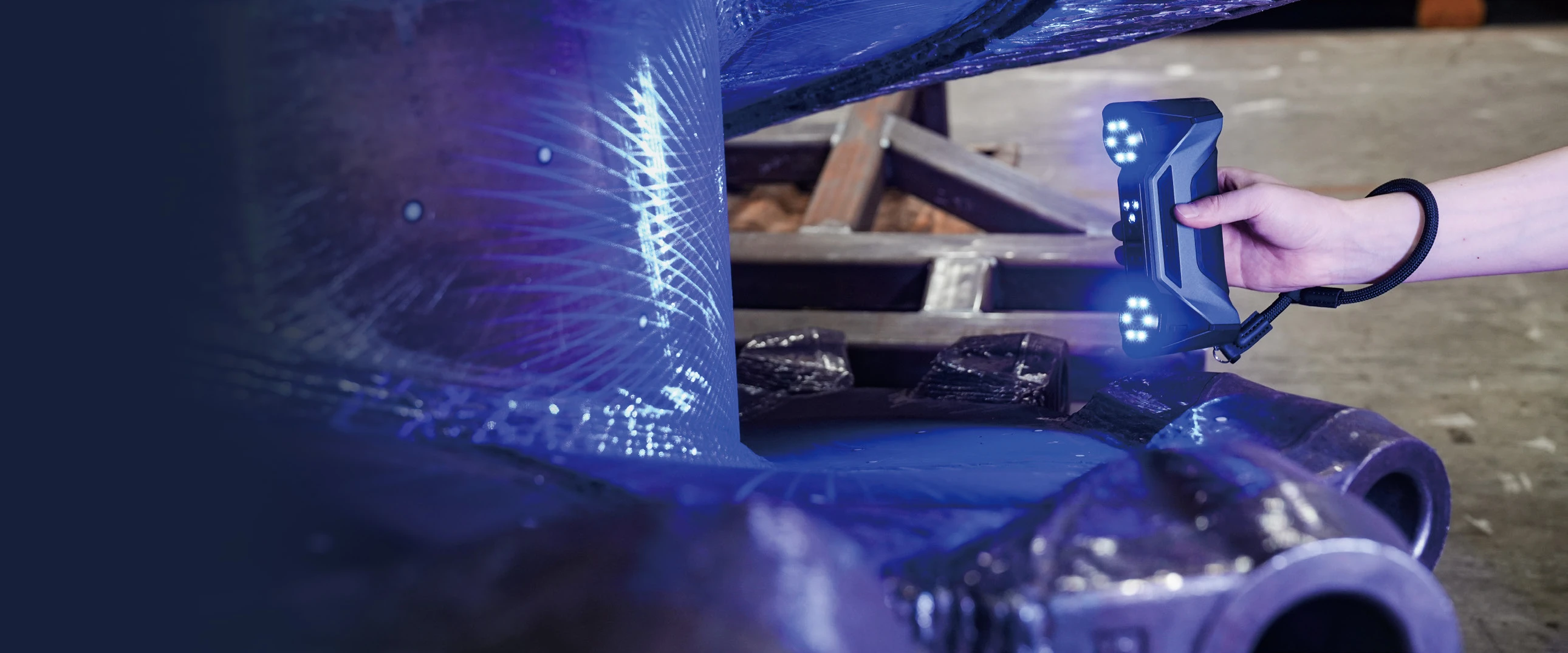

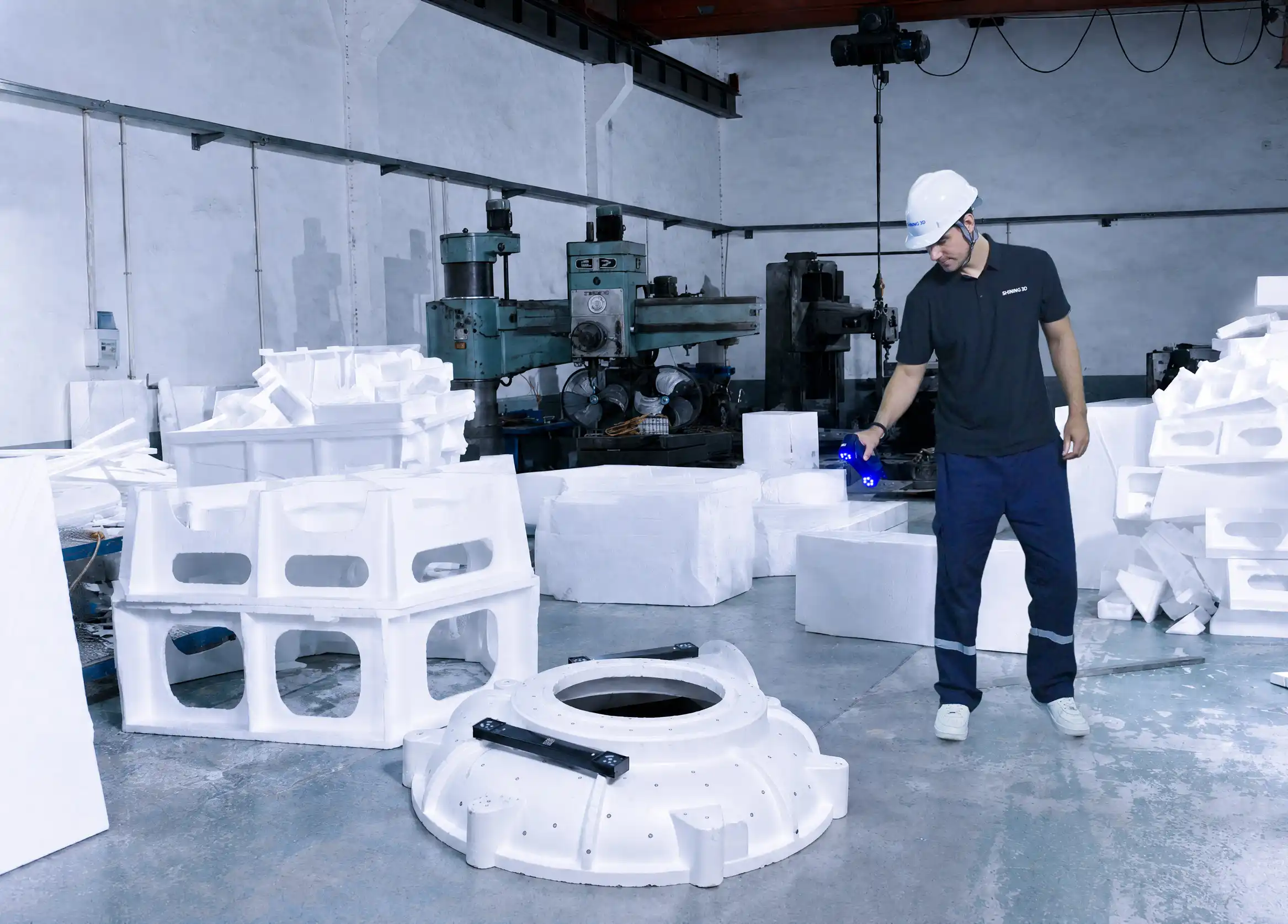

FreeScan Combo+ Wireless
Combine cobertura y movilidad en el mismo recorrido
PARA ELEGIR
Trabajos donde necesita recorrer superficies extensas y completar zonas de detalle sin cable. Captura general con 93 líneas, modos de detalle y referencia global por fotogrametría.
FreeScan Combo+ Wireless utiliza 93 líneas de láser azul en captura general, frente a las 50 de Combo Wireless. Esa mayor cobertura se combina con la conexión inalámbrica para abordar superficies extensas y acceder desde distintos ángulos. Mantiene 25 líneas paralelas para detalles, una línea para cavidades y el modo infrarrojo.
La fotogrametría integrada aporta una referencia global para los componentes de mayor tamaño. Después del escaneo, puede continuar con un análisis dimensional o con ingeniería inversa en el software correspondiente. Si necesita controlar una característica concreta, defina primero su tolerancia y compruebe el flujo completo de captura, alineación y evaluación, no sólo la apariencia de la malla.
COBERTURA INALÁMBRICA AMPLIADA
FreeScan Combo+ Wireless
COMPARACIÓN
Qué cambia entre los cuatro modelos Combo
Compare la conexión y los modos que necesita en su aplicación. Combo: 26 líneas de cobertura y 7 de detalle; Combo+: 50 y 7; Combo Wireless: 50 y 25; Combo+ Wireless: 93 y 25. Todos disponen de una línea para cavidades e infrarrojo; la fotogrametría integrada corresponde a las variantes Wireless.
| Necesidad actual | Punto de partida | Resultado o enfoque | Solución |
|---|---|---|---|
| Digitalizar en su puesto | Piezas que requieren capturar superficie, detalles y zonas de difícil acceso en un puesto conectado | Geometría digital para continuar con inspección o reconstrucción CAD | FreeScan Combo |
| Priorizar la captura general | Trabajos con cable en los que la cobertura de superficies tiene un peso importante | Captura general con 50 líneas y modos específicos para completar detalles | FreeScan Combo+ |
| Recorrer la pieza sin cable | Piezas o montajes que necesita recorrer sin depender del cable al ordenador | Captura inalámbrica con modos de cobertura y detalle, más fotogrametría integrada | FreeScan Combo Wireless |
| Capturar superficies extensas | Trabajos donde necesita recorrer superficies extensas y completar zonas de detalle sin cable | Captura general con 93 líneas, modos de detalle y referencia global por fotogrametría | FreeScan Combo+ Wireless |
IMPLEMENTACIÓN Y SOPORTE
Acompañamiento de MultiCAM
La captura aporta valor cuando puede usar los datos para una tarea concreta. MultiCAM lo acompaña desde la elección del escáner hasta la puesta en marcha, la capacitación y las consultas de uso.
Elección desde su pieza
Relacione material, acceso, dimensiones y resultado con las alternativas Combo. El asesoramiento permite distinguir si necesita movilidad, cobertura o detalle antes de elegir el modelo.
Puesta en marcha
Prepare el uso del equipo y el software en su entorno de trabajo. MultiCAM brinda instalación y puesta en marcha de las soluciones industriales que comercializa.
Capacitación aplicada
Desarrolle las tareas de su equipo con capacitación personalizada, presencial o remota. Trabaje sobre preparación, captura y uso de los datos según la aplicación que necesita resolver.
Soporte para continuar
Consulte dudas de operación y uso por teléfono, correo o WhatsApp. El equipo técnico de MultiCAM también consulta con las casas matrices para resolver cuestiones técnicas.
Conozca la capacitación personalizada y el soporte técnico para desarrollar el uso del sistema con su equipo.
PREGUNTAS FRECUENTES
Preguntas para elegir el modelo adecuado
Resuelva las diferencias de conexión, captura y uso del resultado antes de seleccionar su escáner.
¿Qué modelos incluye FreeScan Combo Series?
La familia comprende FreeScan Combo y FreeScan Combo+ con cable, y FreeScan Combo Wireless y FreeScan Combo+ Wireless. Las variantes se distinguen por la conexión, las líneas de cobertura y detalle y la fotogrametría integrada de los modelos inalámbricos.
¿Qué diferencia hay entre Combo y Combo+?
Combo emplea 26 líneas de láser azul en captura general y Combo+, 50. Ambos mantienen 7 líneas paralelas para detalles, una línea para cavidades e infrarrojo VCSEL. Compare la cobertura que necesita sobre su pieza: Combo+ no convierte ese flujo con cable en uno inalámbrico.
¿Cuándo conviene evaluar una variante Wireless?
Cuando la forma de la pieza o su ubicación exigen desplazarse alrededor de ella y el cable condiciona ese recorrido. Combo Wireless y Combo+ Wireless admiten conexión inalámbrica y por cable, e incorporan fotogrametría. Evalúe el acceso, el espacio y la organización del puesto, además de los modos de captura.
¿Qué cambia entre Combo Wireless y Combo+ Wireless?
Combo Wireless utiliza 50 líneas de láser azul para captura general y Combo+ Wireless, 93. Ambos ofrecen 25 líneas paralelas para detalle, una línea para cavidades, infrarrojo y fotogrametría integrada. La diferencia de cobertura debe contrastarse con las superficies y el recorrido que necesita capturar.
¿Puedo escanear sin colocar marcadores?
El modo infrarrojo permite trabajar sin marcadores en piezas con suficientes rasgos geométricos para seguir su posición. Una superficie uniforme, una geometría repetitiva o un trabajo de medición pueden requerir otra preparación o modo. Relacione la posibilidad de evitar marcadores con la pieza y el resultado concreto que busca.
¿El escaneo entrega directamente un CAD editable o un informe de inspección?
La captura obtiene datos de la geometría. Para un CAD editable necesita un trabajo de ingeniería inversa; para comprobar dimensiones o desviaciones necesita un análisis contra su referencia. La familia permite continuar con software compatible de diseño e inspección: defina cuál de esos resultados necesita y cómo lo usará su equipo.
Elija su Combo desde la pieza que necesita escanear
Comparta fotos, dimensiones, material y el resultado que necesita obtener. MultiCAM lo ayuda a comparar los modelos Combo y a relacionar la captura con su trabajo de inspección o ingeniería inversa.
