Brazos de medición 3D
Los brazos de medición 3D permiten palpar características y, con un escáner compatible, capturar superficies para compararlas con CAD.
Palpado o escaneo según la pieza

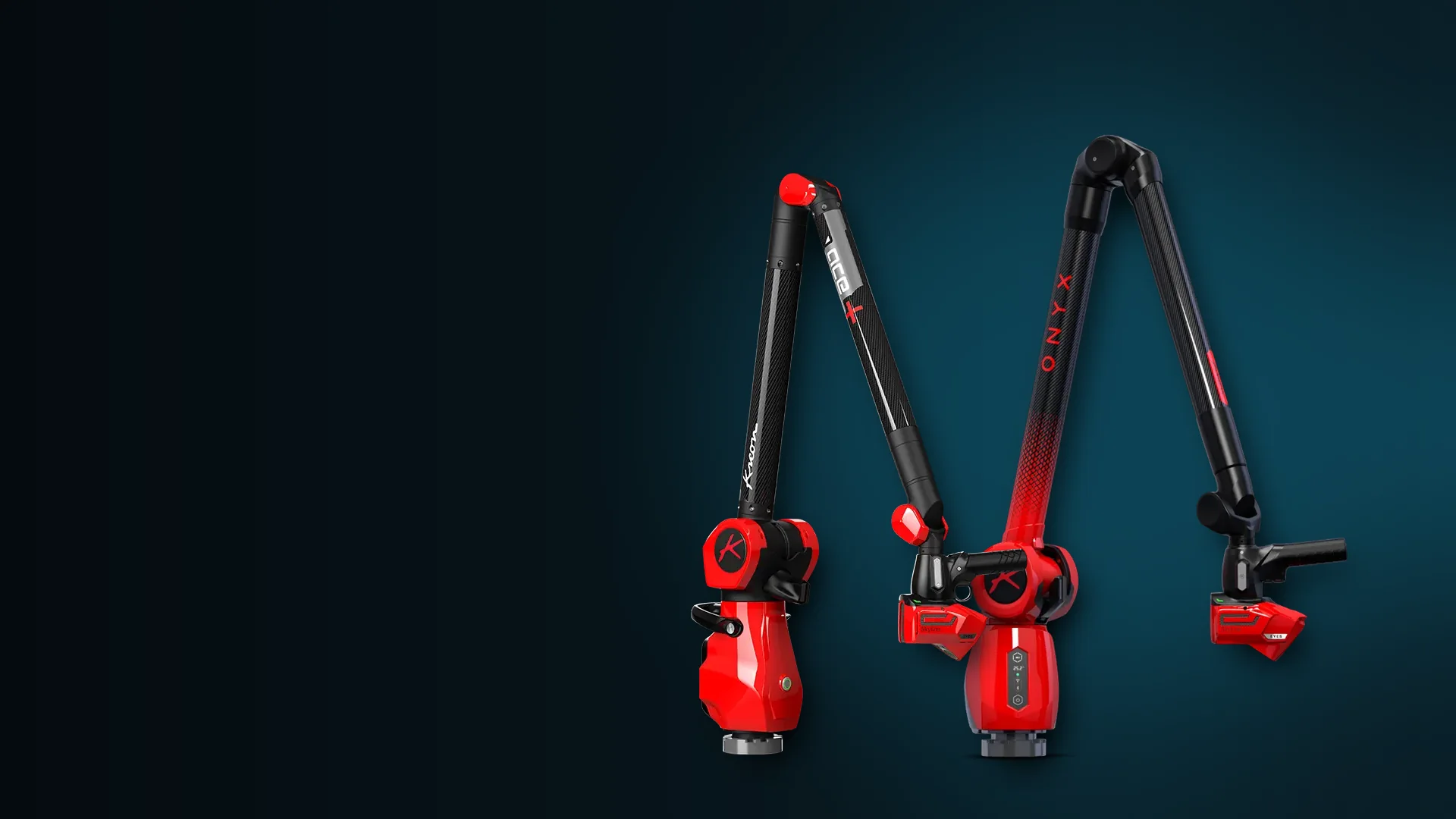

El palpado sirve para medir características como diámetros, distancias y profundidades mediante contacto. El escaneo captura superficies y permite analizar su forma frente al CAD. Los brazos Kreon Onyx y Kreon Ace se ofrecen en versiones de seis y siete ejes: las primeras se orientan al palpado; las segundas aportan movilidad para manejar el escáner. La selección debe relacionar el método, el volumen de medición y las tolerancias de la pieza.
Trabajos con brazos de medición 3D
Criterios para elegir el brazo
Volumen y tolerancias
Compare el volumen de medición necesario con el tamaño del equipo y las especificaciones de la configuración. En Onyx, el fabricante distingue el volumen útil de la distancia máxima alcanzable: son datos diferentes. Relacione esa elección con las tolerancias que necesita comprobar y con las zonas de la pieza a las que debe acceder.
Palpado o escaneo
Para capturar superficies, compare las configuraciones Onyx Skyline y Ace Skyline. Combinan el brazo con un escáner Skyline y permiten alternar medición con y sin contacto. El modelo de escáner, la accesibilidad de la superficie y el detalle que necesita registrar ayudan a definir el conjunto.
Software y resultados
Defina si necesita comprobar cotas, visualizar desviaciones respecto del CAD o preparar informes de inspección. El software debe admitir el brazo, los datos adquiridos y los formatos de referencia de su trabajo. Para comparar superficies, también importa cómo se alinean la medición y el CAD antes de interpretar el mapa de desviaciones.
Acompañamiento de MultiCAM
MultiCAM ayuda a convertir los requisitos de medición en una configuración de brazo, software y accesorios. El relevamiento y la demostración permiten revisar la pieza y el trabajo previsto; la implementación, la capacitación y el soporte acompañan la puesta en uso del equipo por parte de sus operadores.
Relevamiento
Revisamos qué características necesita medir, las tolerancias, el tamaño de la pieza y su ubicación. El plano o CAD y una pieza representativa ayudan a relacionar la necesidad con el método de medición.
Selección y demostración
Comparamos el palpado con la captura de superficies y las configuraciones de brazo disponibles. Una demostración puede mostrar cómo se accede a las zonas de interés y cómo se presentan los datos en el software.
Puesta en uso
Coordinamos la instalación, la configuración y la puesta en marcha del equipo y del software seleccionado. El trabajo se relaciona con la aplicación relevada, los datos de referencia y el entorno donde se utilizará el brazo.
Capacitación y soporte
La capacitación personalizada puede ser presencial o remota y entrega certificado. Se orienta al uso de la solución seleccionada y a las necesidades del equipo de trabajo. El soporte técnico continúa por correo electrónico, teléfono o WhatsApp.
Preguntas sobre brazos de medición 3D
¿Cuándo conviene palpar y cuándo escanear?
El palpado mide por contacto características como diámetros o profundidades. El escaneo resulta útil cuando necesita capturar la forma de una superficie. Ambos métodos pueden complementarse en la inspección de una misma pieza: elija según las características a controlar, las tolerancias y el acceso disponible.
¿Qué diferencia hay entre un brazo de seis y siete ejes?
En las familias Kreon Onyx y Ace, las versiones de seis ejes se orientan principalmente al palpado. Las de siete ejes incorporan una configuración ergonómica para manejar el escáner. Esa diferencia ayuda a elegir el modo de trabajo; las especificaciones se comparan para cada modelo y tamaño.
¿Qué hace falta para comparar la pieza con CAD?
Necesita los datos medidos, el modelo CAD de referencia y software de inspección compatible. Primero se alinean la medición y el modelo; después se analizan las diferencias. El mapa de colores ayuda a localizar desviaciones, mientras que los resultados dimensionales permiten revisar características y tolerancias concretas.
¿Qué ayuda brinda MultiCAM para incorporar un brazo?
MultiCAM puede acompañar el relevamiento, la selección y la demostración, y coordinar instalación, puesta en marcha y capacitación personalizada. Si la necesidad es medir piezas sin incorporar un equipo, también ofrece el servicio de medición 3D en sus oficinas o en la planta del cliente con brazo o escáner.
Conversemos sobre su aplicación
Comparta el tamaño de la pieza, las características y tolerancias que necesita controlar, y el plano o CAD disponible. MultiCAM lo ayuda a comparar configuraciones de brazo, método de medición y software para preparar una propuesta vinculada a su trabajo.
