Convierta un escaneo en CAD editable o compruebe la geometría de una pieza. Geomagic Design X reconstruye modelos; Control X analiza mediciones y comunica resultados de inspección.
CRITERIOS DE ELECCIÓN
Elija Geomagic desde el resultado que necesita
Los mismos datos de una pieza pueden servir para reconstruirla o para comprobarla. La salida esperada determina las operaciones que debe preparar.
Defina el trabajo
Si necesita modificar o reutilizar el diseño, identifique qué formas deben convertirse en geometría editable. Si debe inspeccionar la pieza, señale las dimensiones, tolerancias y referencias de alineación del control.
Prepare los datos
Aporte una muestra del escaneo y el plano o CAD disponible. Revise qué superficies están representadas y qué zonas faltan; los datos deben cubrir las características de la reconstrucción o de la inspección.
Compruebe la continuidad
Defina qué recibirá el siguiente puesto de trabajo: un sólido o una superficie para CAD, o resultados dimensionales para calidad. Revise formatos, edición e integración con el software y el equipo de medición existentes.
Para elegir: La decisión principal es qué hará con la geometría: Design X desarrolla el modelo editable; Control X evalúa los datos medidos frente a referencias. La calidad de la captura y la configuración del flujo siguen formando parte de ambos trabajos.
SOLUCIONES GEOMAGIC
Reconstruir el diseño o comprobar la pieza
Relacione su necesidad con la salida que debe entregar. La elección del software parte de esa tarea, junto con los datos y el entorno de trabajo disponibles.
INGENIERÍA INVERSA
Reconstruir CAD editable desde una pieza
Use el escaneo como referencia para construir geometría CAD y revisar su correspondencia con la pieza digitalizada.
Geomagic Design X
CONTROL DIMENSIONAL
Evaluar la pieza medida frente a su referencia
Alinee los datos medidos, evalúe la geometría y comunique los resultados que necesita el control de calidad.
Geomagic Control X
INGENIERÍA INVERSA
Geomagic Design X
Geomagic Design X
Pase de la captura a un modelo que pueda modificar
PARA ELEGIR
Nube de puntos o malla de una pieza física y las formas que necesita reconstruir. Bocetos, superficies y sólidos editables para continuar el diseño.

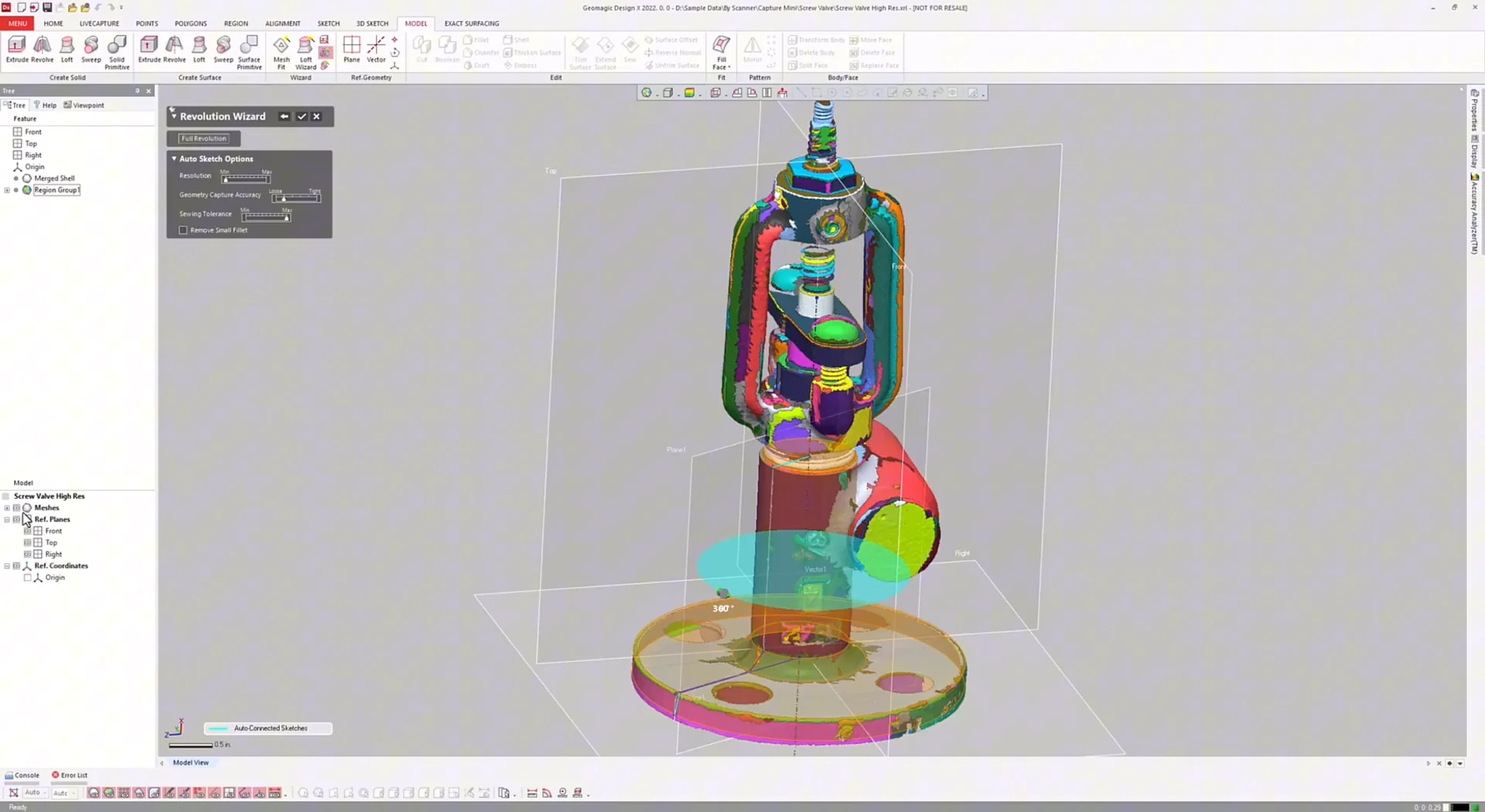

Geomagic Design X combina procesamiento de datos de escaneo con modelado CAD basado en historial. Permite preparar nubes de puntos y mallas, reconstruir superficies y sólidos y obtener un modelo editable cuando la pieza física es la referencia del trabajo.
Durante la reconstrucción, el análisis de desviaciones ayuda a revisar la correspondencia entre el modelo y el escaneo. Para continuar en el CAD de su empresa, evalúe los formatos y la integración LiveTransfer de la edición correspondiente. Las herramientas de preparación, modelado e integración cambian entre Go, Plus y Pro; elija según las operaciones que debe realizar.
Geomagic Control X
Conecte los datos medidos con la decisión de inspección
PARA ELEGIR
Datos de escaneo o palpado, referencia nominal y características de control. Desviaciones y resultados dimensionales documentados para inspección.

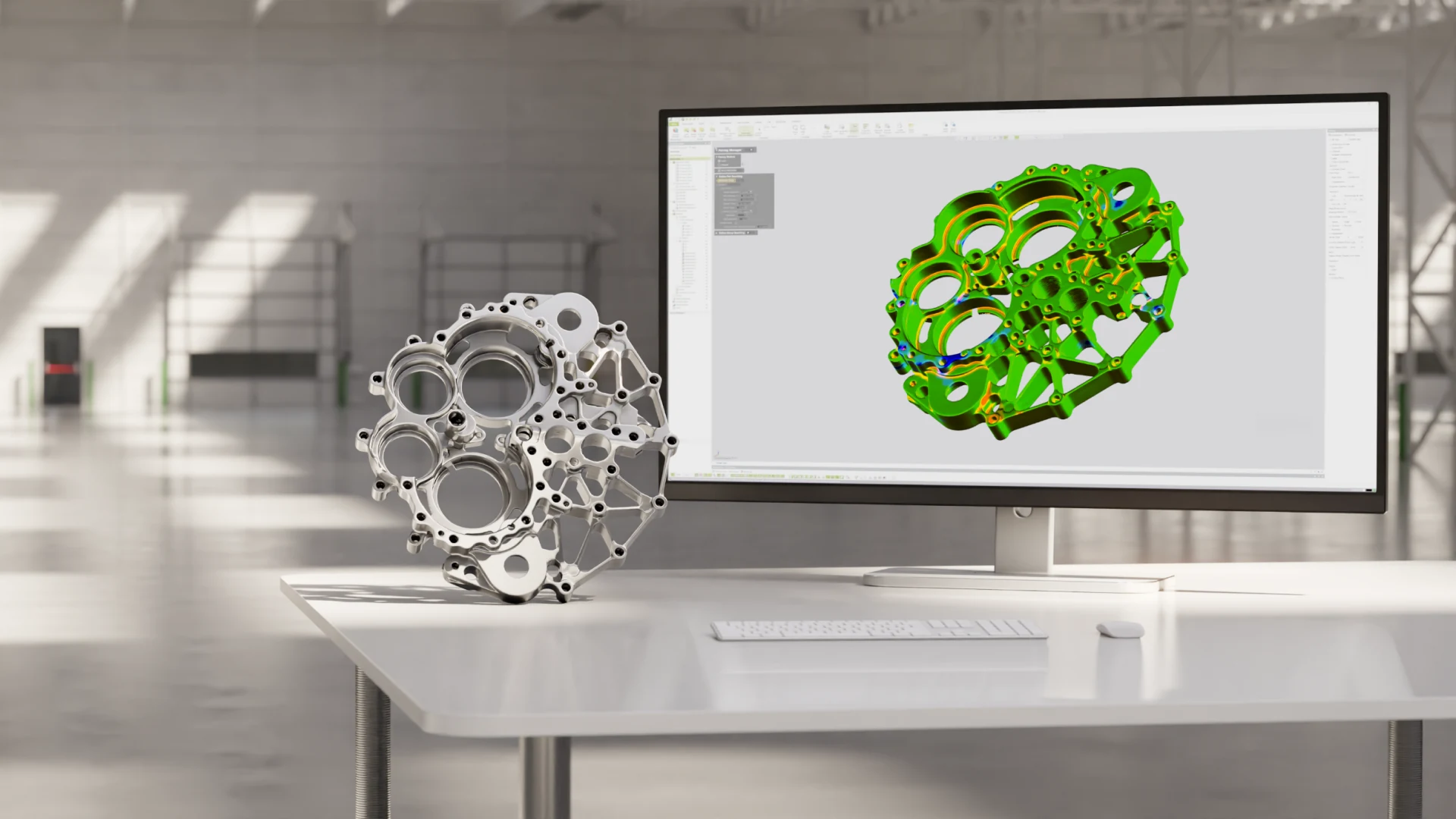

Geomagic Control X relaciona los datos de medición con la referencia nominal para comprobar la pieza. La alineación establece la base de comparación; los análisis de desviaciones y las características dimensionales permiten localizar y documentar diferencias respecto de los requisitos del control.
Prepare las superficies y características que deben evaluarse, las referencias de alineación y el resultado que recibirá calidad o producción. El equipo de captura, los formatos y las operaciones de análisis deben encajar en ese flujo. Los informes reúnen la información necesaria para comunicar la inspección; el criterio de aceptación procede del plano y del proceso de la pieza.
CONTROL DIMENSIONAL
Geomagic Control X
COMPARACIÓN
Qué resultado aporta cada solución Geomagic
Distinga una reconstrucción para modificar el diseño de un análisis para comprobar la pieza. El punto de partida, la referencia y la salida orientan la selección.
| Necesidad actual | Punto de partida | Resultado o enfoque | Solución |
|---|---|---|---|
| Reconstruir CAD editable desde una pieza | Nube de puntos o malla de una pieza física y las formas que necesita reconstruir | Bocetos, superficies y sólidos editables para continuar el diseño | Geomagic Design X |
| Evaluar la pieza medida frente a su referencia | Datos de escaneo o palpado, referencia nominal y características de control | Desviaciones y resultados dimensionales documentados para inspección | Geomagic Control X |
IMPLEMENTACIÓN Y SOPORTE
Acompañamiento de MultiCAM
MultiCAM ayuda a incorporar Design X o Control X al trabajo con sus piezas, desde la evaluación de los datos hasta la puesta en uso y las consultas de operación.
Selección desde sus datos
Comparta una pieza o archivo representativo y describa el resultado que necesita. MultiCAM relaciona la captura, la reconstrucción o la inspección con las herramientas y la configuración que debe evaluar.
Implementación del flujo
Prepare cómo circularán los datos entre el equipo de medición, Geomagic y el software existente. MultiCAM acompaña instalación, configuración, integración y puesta en marcha para las operaciones de su trabajo.
Capacitación personalizada
Desarrolle con su equipo las tareas de preparación, modelado o análisis que utilizará en la aplicación. La formación puede ser presencial o remota y se adapta a los conocimientos y operaciones de los usuarios.
Soporte técnico
Consulte por correo, teléfono o WhatsApp una dificultad durante el uso. Indique la operación, los archivos involucrados y el comportamiento observado para trabajar sobre el problema concreto.
Conozca la capacitación personalizada y el soporte técnico para desarrollar el uso del sistema con su equipo.
PREGUNTAS FRECUENTES
Preguntas para elegir Geomagic
La salida requerida, las referencias disponibles y el programa que recibirá el resultado cambian la elección y la preparación del trabajo.
¿Cuándo elegir Design X y cuándo Control X?
Elija Design X si debe reconstruir geometría CAD editable a partir del escaneo. Evalúe Control X si necesita medir, comparar o documentar una pieza frente a sus referencias. El resultado que debe entregar distingue el trabajo de diseño del de inspección.
¿Qué datos conviene preparar para trabajar con Geomagic?
Prepare una muestra del escaneo, el plano o CAD disponible y el resultado esperado. Señale qué formas necesita reconstruir o qué características, tolerancias y referencias debe controlar. La cobertura de los datos debe representar esas zonas de la pieza.
¿Cómo se relaciona el escaneo con la inspección?
En Control X, la alineación relaciona los datos medidos con la referencia. Después se evalúan desviaciones y características dimensionales para documentar los resultados. El plano y el proceso definen qué requisitos necesita comprobar; la apariencia de una malla por sí sola no completa esa evaluación.
¿Qué debo comprobar para continuar el modelo en CAD?
Revise el tipo de geometría que necesita transferir, el formato o la integración correspondiente y las versiones compatibles del entorno CAD. En Design X, las herramientas y el alcance de integración dependen de la edición; relacione esa elección con el trabajo de modelado posterior.
Prepare el trabajo que realizará con sus datos 3D
Comparta la pieza, el escaneo disponible y el resultado que necesita: reconstrucción CAD o inspección dimensional. MultiCAM lo ayuda a evaluar Design X o Control X y su implementación.
