METROLOGÍA · MEDICIÓN POR COORDENADAS

Máquinas CMM Aberlink

Compruebe dimensiones, posiciones y formas de sus piezas con las máquinas de medición por coordenadas Aberlink. La gama combina palpado y software Aberlink 3D, con modelos manuales y CNC: el tamaño de la pieza, la repetición del control y el entorno de medición orientan la elección.

CMM Aberlink Axiom completa con base, palpador y puesto de medición

Manual o CNCMedición guiada por el operador o ejecución de rutinas para piezas que comparten controles.

Puente o deltaArquitecturas diferentes para el volumen de la pieza y la ubicación del equipo.

Software Aberlink 3DLa gama incluye el software para organizar referencias, características y resultados.

Opciones de mediciónEl palpador y los módulos de software se seleccionan según el acceso y la geometría a comprobar.

EMPEZAR POR EL RESULTADO

Elegir una línea CMM según la pieza y el trabajo

Compare modo de operación, arquitectura y entorno. Dentro de cada línea, compruebe volumen útil, carga admisible, acceso del palpador y condiciones metrológicas de la configuración.

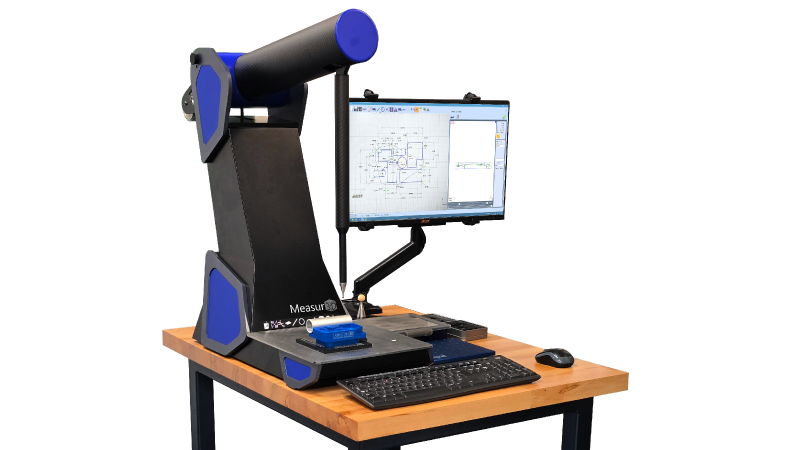

CMM Aberlink Measur3D completa

MEDICIÓN MANUAL DE SOBREMESA

Medir componentes pequeños de forma manual

Pieza pequeña y operador que dirige el palpado. Medición manual de sobremesa, sin aire comprimido.

Measur3D

Aberlink Extol 520 completa con estación de trabajo

CNC JUNTO A FABRICACIÓN

Ejecutar controles CNC junto a fabricación

Componentes pequeños o medianos con controles repetidos. Arquitectura delta CNC, sin aire comprimido.

Extol

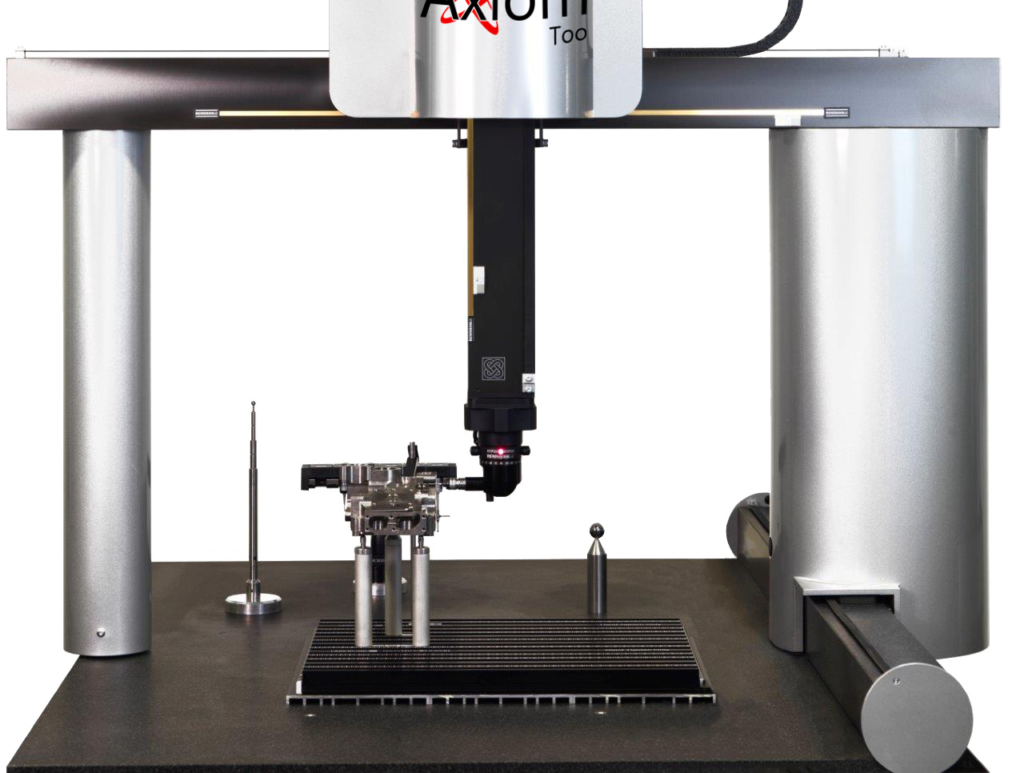

CMM Aberlink Axiom completa en sus variantes de palpado manual o CNC

PUENTE MANUAL O CNC

Elegir palpado manual o CNC en una CMM de puente

Componentes pequeños o medianos y frecuencia de control. CMM de puente con variantes manuales y CNC.

Axiom

Máquina CMM Aberlink Halo completa

CNC DE PUENTE CON CORREA

Medir componentes medianos o grandes con CNC

Pieza y recorridos que requieren una CMM de puente. CMM CNC de puente con accionamiento por correa.

Halo

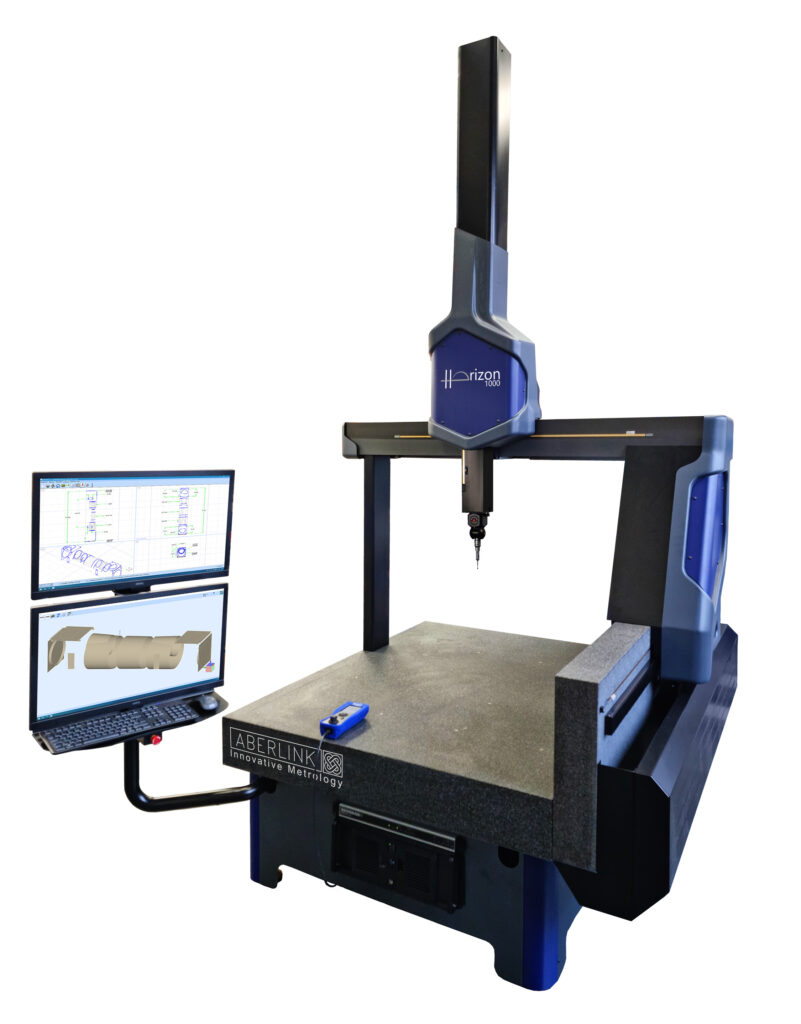

Aberlink Horizon completa con estación de trabajo

CNC DE PUENTE CON MOTORES LINEALES

Organizar inspección CNC en sala de medición

Componentes medianos o grandes y entorno de inspección. CMM CNC de puente con motores lineales.

Horizon

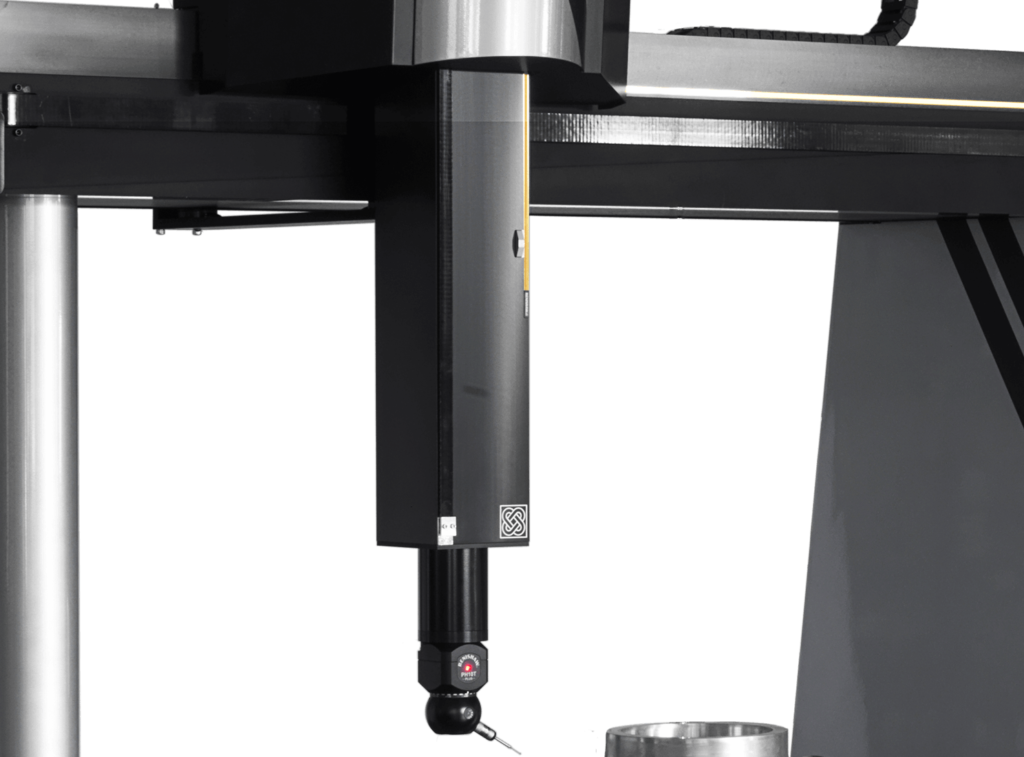

Aberlink Azimuth completa con estación de trabajo

CNC PARA PIEZAS GRANDES

Comprobar piezas grandes con una CMM de puente

Componente grande, fijación y carga a soportar. CMM CNC de puente para un volumen de pieza mayor.

Azimuth

CRITERIOS DE ELECCIÓN

De los puntos medidos a las dimensiones de la pieza

Una CMM registra puntos en los ejes X, Y y Z. Aberlink 3D utiliza esos puntos para construir elementos geométricos y comparar las dimensiones obtenidas con sus valores nominales. Así, el control reúne las características que deben comprobarse en un mismo programa de inspección.

El control dimensional necesita relacionar medidas de distintas zonas, conservar las referencias de la pieza y revisar las diferencias respecto de sus valores nominales.

Relacionar dimensiones

Aberlink 3D construye elementos a partir de los puntos medidos y muestra sus dimensiones. Permite reunir medidas de distintas zonas de la pieza y contrastarlas con los nominales del control.

Mantener referencias

La fijación mantiene la pieza accesible y la alineación define el sistema de coordenadas. Esa preparación permite interpretar cada posición medida respecto de las referencias de inspección.

Consultar resultados

El software presenta las características y resultados del programa. El operador puede revisar qué dimensión se midió y su diferencia respecto del valor nominal.

Para elegir: En una máquina manual, el operador recorre los puntos de medición; en una CNC, un programa ejecuta los controles definidos. Measur3D y Extol permiten medir cerca de producción; las líneas de puente Axiom, Halo, Horizon y Azimuth cubren otras dimensiones de pieza y formas de organizar la inspección. La fijación, el sensor y las condiciones del lugar forman parte de esa selección.

CMM Aberlink Measur3D completa para medir componentes pequeños de forma manual

PALPADO MANUAL

Measur3D

MEDICIÓN MANUAL DE SOBREMESA

Measur3D: medición manual en la mesa de trabajo

PROBLEMA QUE RESUELVE

Para comprobar piezas pequeñas en la mesa de trabajo, el operador dirige el palpado sobre sus características. La arquitectura de sobremesa permite ubicar el control junto a la tarea sin preparar un suministro de aire comprimido.

Elija la fijación y el palpador para que el operador llegue a agujeros, caras y otras características. El programa reúne los elementos medidos y permite contrastar sus dimensiones con los valores nominales.

  • Pieza y fijación
  • Acceso del palpador
  • Trabajo manual

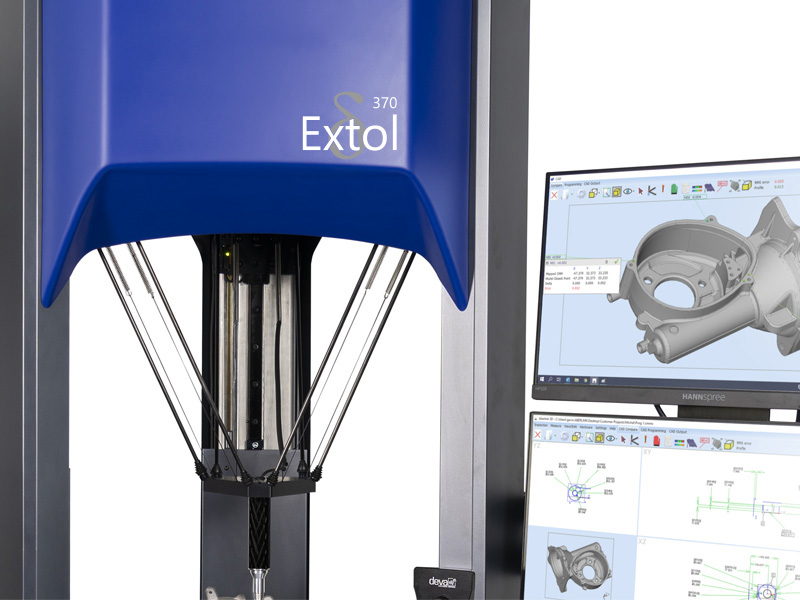

CNC JUNTO A FABRICACIÓN

Extol: controles CNC junto a fabricación

PROBLEMA QUE RESUELVE

Cuando varios componentes comparten controles, la ejecución CNC permite repetir la secuencia de medición. La arquitectura delta y el funcionamiento sin aire comprimido facilitan situar el equipo cerca del proceso de fabricación.

La línea ofrece tamaños 370 y 520. Compare la pieza ya fijada con el volumen útil y revise el sensor y las condiciones del entorno: esa preparación permite llevar el programa de inspección al trabajo junto a fabricación.

  • Control repetido
  • Entorno de fabricación
  • Tamaños 370 y 520
CMM Aberlink Extol completa para ejecutar controles cnc junto a fabricación

ARQUITECTURA DELTA

Extol

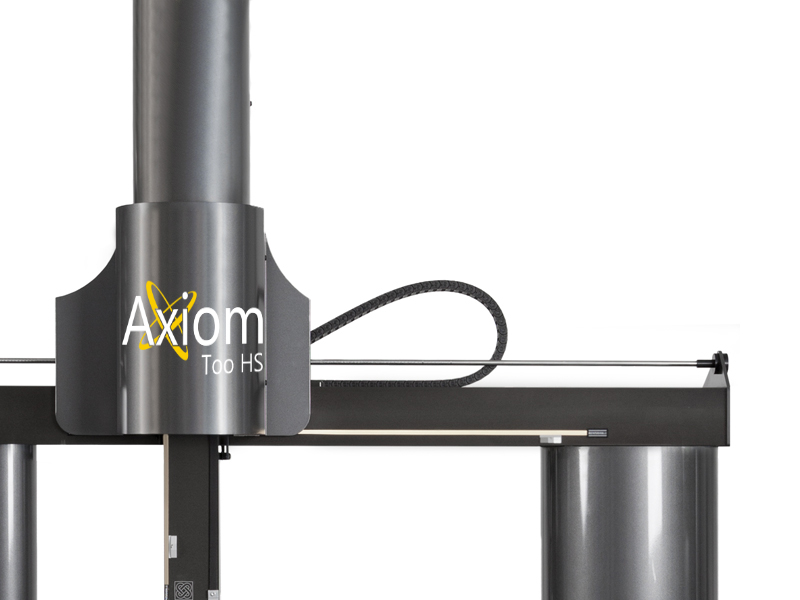

CMM Aberlink Axiom completa para elegir palpado manual o cnc en una cmm de puente

MANUAL O CNC

Axiom

PUENTE MANUAL O CNC

Axiom: puente manual o CNC según el control

PROBLEMA QUE RESUELVE

La frecuencia de inspección cambia la forma de recorrer la pieza. Axiom permite elegir entre palpado dirigido por el operador y ejecución CNC de un programa, dentro de una CMM de puente.

Requiere aire comprimido. El volumen, la mesa y el sistema de palpado se seleccionan para la pieza y sus controles; evalúe también la secuencia y la frecuencia de inspección al elegir la variante manual o CNC.

  • Frecuencia del control
  • Volumen y palpador
  • Suministro de aire

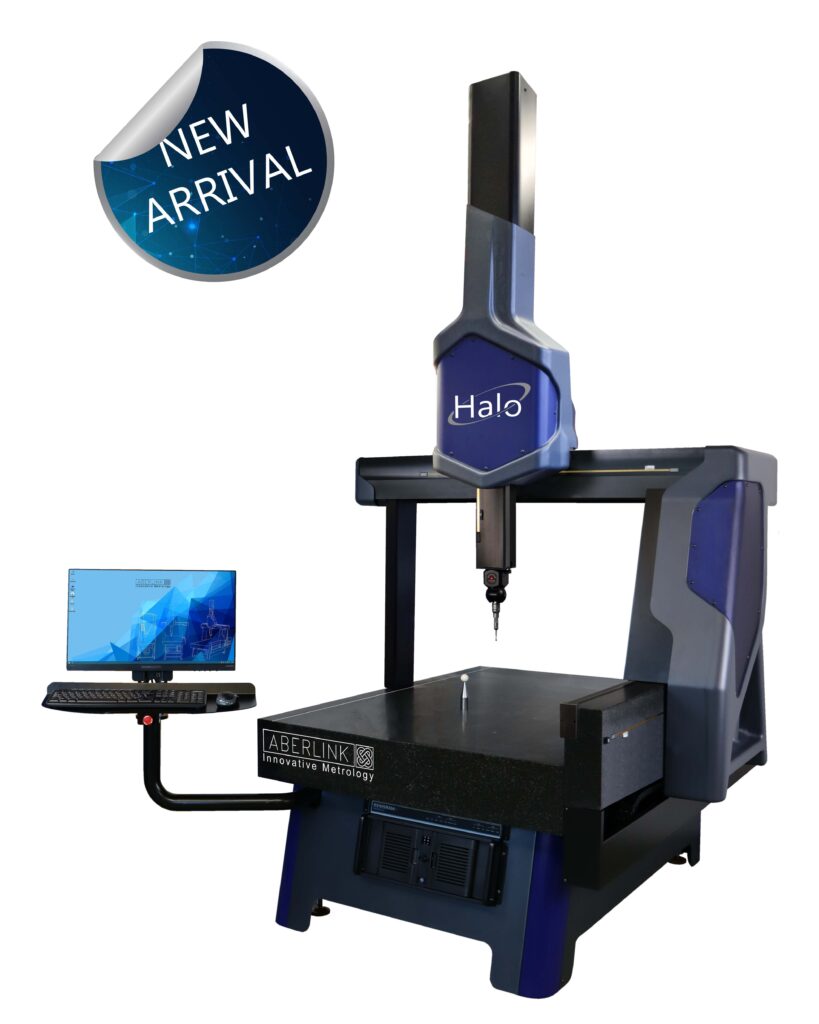

CNC DE PUENTE CON CORREA

Halo: ampliar el volumen de medición con CNC

PROBLEMA QUE RESUELVE

Cuando la pieza requiere más espacio para fijación y recorridos, una CMM de puente permite organizar el palpado en ese volumen. Halo y Halo L ofrecen tamaños de la misma línea para contrastar la pieza fijada y el acceso a sus características.

Halo es una línea CNC de puente con accionamiento por correa y cojinetes de aire. Las opciones Halo y Halo L permiten comparar tamaños dentro de la línea. Revise el volumen útil, el acceso del palpador y el peso de la pieza fijada.

  • Halo y Halo L
  • Pieza fijada y carga
  • Acceso del palpador
CMM Aberlink Halo completa para medir componentes medianos o grandes con cnc

CNC DE PUENTE

Halo

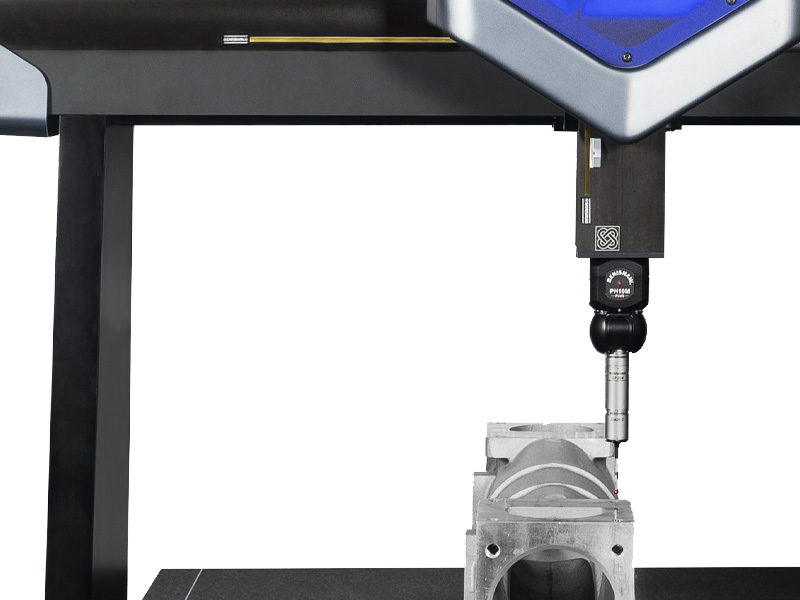

CMM Aberlink Horizon completa para organizar inspección cnc en sala de medición

INSPECCIÓN EN SALA

Horizon

CNC DE PUENTE CON MOTORES LINEALES

Horizon: inspección CNC con motores lineales

PROBLEMA QUE RESUELVE

Para organizar controles CNC en una sala de medición, Horizon utiliza una arquitectura de puente con motores lineales. La elección del sensor y las condiciones del ambiente se relacionan con las geometrías y tolerancias que necesita comprobar.

La línea incluye Horizon y Horizon L y utiliza cojinetes de aire. Compare el tamaño de la pieza fijada, los recorridos del sensor y los requisitos de instalación con las tolerancias y geometrías que definen el control.

  • Motores lineales
  • Horizon y Horizon L
  • Condiciones de la sala

CNC PARA PIEZAS GRANDES

Azimuth: medición CNC de piezas grandes

PROBLEMA QUE RESUELVE

Una pieza grande necesita espacio para la fijación y para que el palpador recorra sus características. Azimuth ofrece una arquitectura CNC de puente de mayor volumen; el recorrido y la carga deben admitir el componente ya preparado para medir.

Antes de elegir el tamaño, contraste recorrido, acceso del palpador y carga. Las cargas especiales requieren la opción de mesa y transmisión al apoyo que especifica Aberlink para esa configuración.

  • Dimensiones y recorrido
  • Fijación y acceso
  • Carga y mesa
CMM Aberlink Azimuth completa para comprobar piezas grandes con una cmm de puente

MAYOR VOLUMEN DE PIEZA

Azimuth

CAPACIDADES

Cómo se construye y se repite el control

La máquina captura los puntos; el software los relaciona con las características y tolerancias del componente.

Palpado por contacto

El palpador recoge puntos de superficies accesibles para construir planos, círculos y otras geometrías. La elección de cabezal y palpadores determina qué zonas pueden medirse.

Programas de inspección

Aberlink 3D conserva las operaciones del control. En equipos CNC, el programa ejecuta los recorridos definidos; en equipos manuales, guía la secuencia del operador.

Comparación con CAD opcional

El módulo CAD Comparison relaciona puntos medidos con el modelo nominal. Es una opción pertinente cuando el criterio de inspección está definido por superficies CAD.

Programación desde CAD opcional

Programming from CAD permite preparar programas a partir del modelo. Se evalúa cuando se necesita organizar el control antes de disponer de la pieza física.

APLICACIONES

Trabajos de inspección con CMM Aberlink

El tipo de pieza y la información que necesita obtener determinan el programa, la fijación y las opciones de análisis.

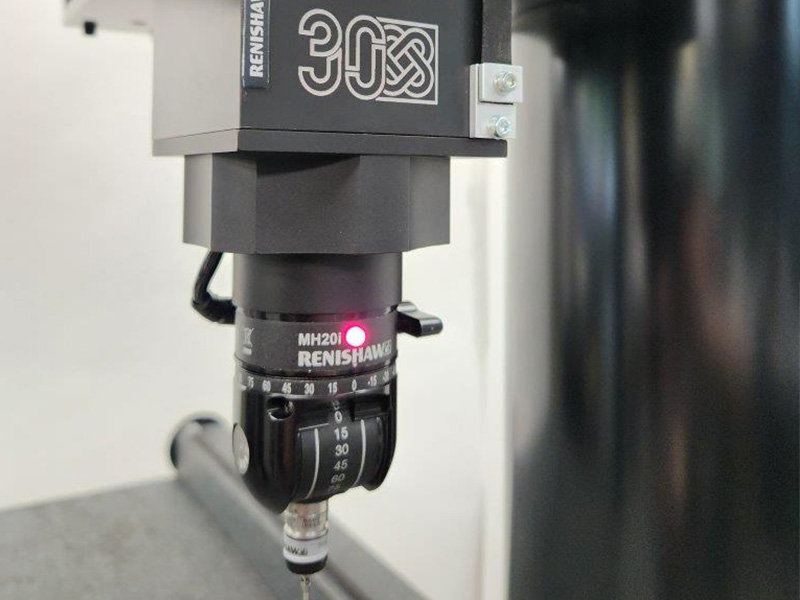

Palpador de la CMM Axiom para medir características por contacto

Agujeros y caras de la pieza

Comprobar diámetros y caras mediante palpado por contacto. El acceso a cada característica orienta la elección del cabezal y del palpador.

Relación de círculos y dimensiones en Aberlink 3D

Posición de características

Relacionar agujeros, planos y otros elementos con las referencias del componente para comprobar sus posiciones en el mismo sistema de coordenadas.

Comparación de puntos medidos con la geometría nominal CAD

Superficies definidas en CAD

Comparar puntos medidos con el modelo nominal mediante el módulo opcional CAD Comparison, cuando el control requiere evaluar la superficie frente al CAD.

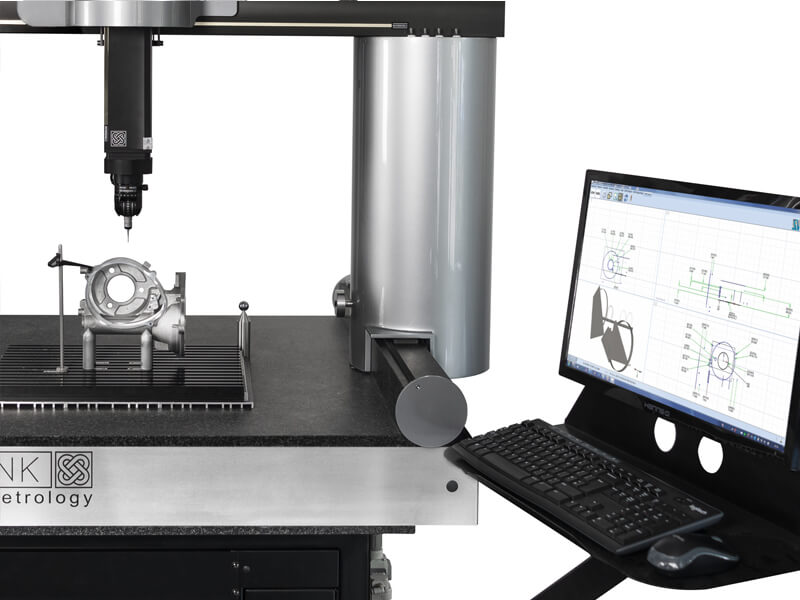

Programa de inspección y resultados de medición en Aberlink 3D

Controles repetidos con CNC

Ejecutar el programa de medición sobre componentes que comparten controles y consultar los resultados de cada inspección en Aberlink 3D.

COMPARACIÓN

Comparación de CMM Aberlink

Compare modo de operación, arquitectura y entorno. Dentro de cada línea, compruebe volumen útil, carga admisible, acceso del palpador y condiciones metrológicas de la configuración.

Necesidad actualPunto de partidaResultado o enfoqueSolución
Medir componentes pequeños de forma manualPieza pequeña y operador que dirige el palpadoMedición manual de sobremesa, sin aire comprimidoMeasur3D
Ejecutar controles CNC junto a fabricaciónComponentes pequeños o medianos con controles repetidosArquitectura delta CNC, sin aire comprimidoExtol
Elegir palpado manual o CNC en una CMM de puenteComponentes pequeños o medianos y frecuencia de controlCMM de puente con variantes manuales y CNCAxiom
Medir componentes medianos o grandes con CNCPieza y recorridos que requieren una CMM de puenteCMM CNC de puente con accionamiento por correaHalo
Organizar inspección CNC en sala de mediciónComponentes medianos o grandes y entorno de inspecciónCMM CNC de puente con motores linealesHorizon
Comprobar piezas grandes con una CMM de puenteComponente grande, fijación y carga a soportarCMM CNC de puente para un volumen de pieza mayorAzimuth

ACOMPAÑAMIENTO

Implementación y soporte

MultiCAM ayuda a incorporar la CMM al trabajo de inspección: desde revisar las piezas y sus controles hasta instalar el equipo, formar a sus usuarios y atender necesidades técnicas.

Evaluación de la pieza

Revisamos planos, tolerancias, tamaño y acceso a las características para orientar la elección del volumen, los palpadores y las opciones de software.

Puesta en marcha

La instalación, puesta en marcha y calibración preparan la CMM para su lugar de uso y permiten comprobar el funcionamiento del sistema de medición.

Programación y capacitación

La programación de CMM y la capacitación personalizada ayudan a preparar controles sobre sus piezas e interpretar los resultados en Aberlink 3D.

Atención técnica

El soporte y la reparación acompañan el uso del equipo. MultiCAM tiene acceso a las casas matrices para consultar inconvenientes técnicos y gestionar su atención.

PREGUNTAS FRECUENTES

Preguntas para elegir una CMM Aberlink

Modo de trabajo, datos de entrada y condiciones que cambian la elección.

¿Cuándo elegir una CMM manual y cuándo una CNC?

Una manual permite al operador dirigir el palpado y recorrer las características de la pieza. Una CNC ejecuta un programa definido y resulta pertinente cuando varias piezas requieren la misma secuencia de control. Measur3D es manual; Axiom ofrece ambas variantes; Extol, Halo, Horizon y Azimuth son CNC.

¿El tamaño de pieza basta para elegir el modelo?

También importan el peso, la fijación y el espacio para que el palpador llegue a cada característica. Compare el volumen útil y la carga de la configuración con la pieza ya fijada; incluya las tolerancias y las condiciones del lugar de medición.

¿Es necesario disponer de CAD para medir?

El palpado y la construcción de elementos geométricos permiten definir controles dimensionales en Aberlink 3D. Si necesita comparar superficies con un modelo o preparar programas desde él, evalúe los módulos opcionales CAD Comparison y Programming from CAD.

¿Todas las CMM de la gama necesitan aire comprimido?

No. Measur3D y Extol funcionan sin suministro de aire comprimido. Las líneas de puente Axiom, Halo, Horizon y Azimuth utilizan cojinetes de aire; esa instalación y sus condiciones forman parte de la preparación del lugar.

¿Qué cambia entre Halo y Horizon?

Ambas son líneas CNC de puente. Halo emplea accionamiento por correa; Horizon utiliza motores lineales y está orientada a la sala de inspección. Para elegir, compare los controles requeridos, el tamaño de pieza y las condiciones de instalación, además del modelo de cada línea.

Consulte por Máquinas CMM Aberlink

Comparta las dimensiones y el material de la pieza, las tolerancias y el lugar de inspección para comparar CMM Aberlink.
